本文想要说明单端和差分信号的接线方法。当然我们先要介绍一下单端和差分信号,然后在说明其接线方法。
一、单端及差分信号
单端信号是指输入信号由一个参考端和一个信号端构成,这个参考端一般就是地端。信号是通过计算信号端和地端的差值得到的。

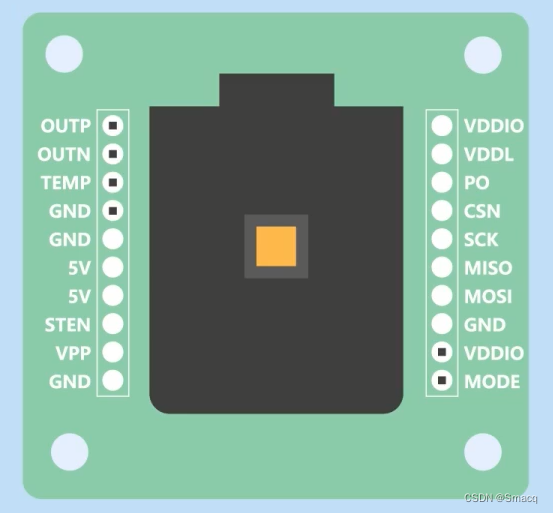

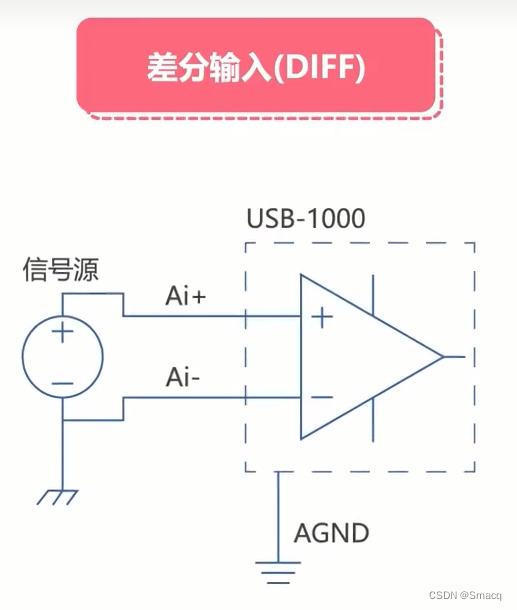

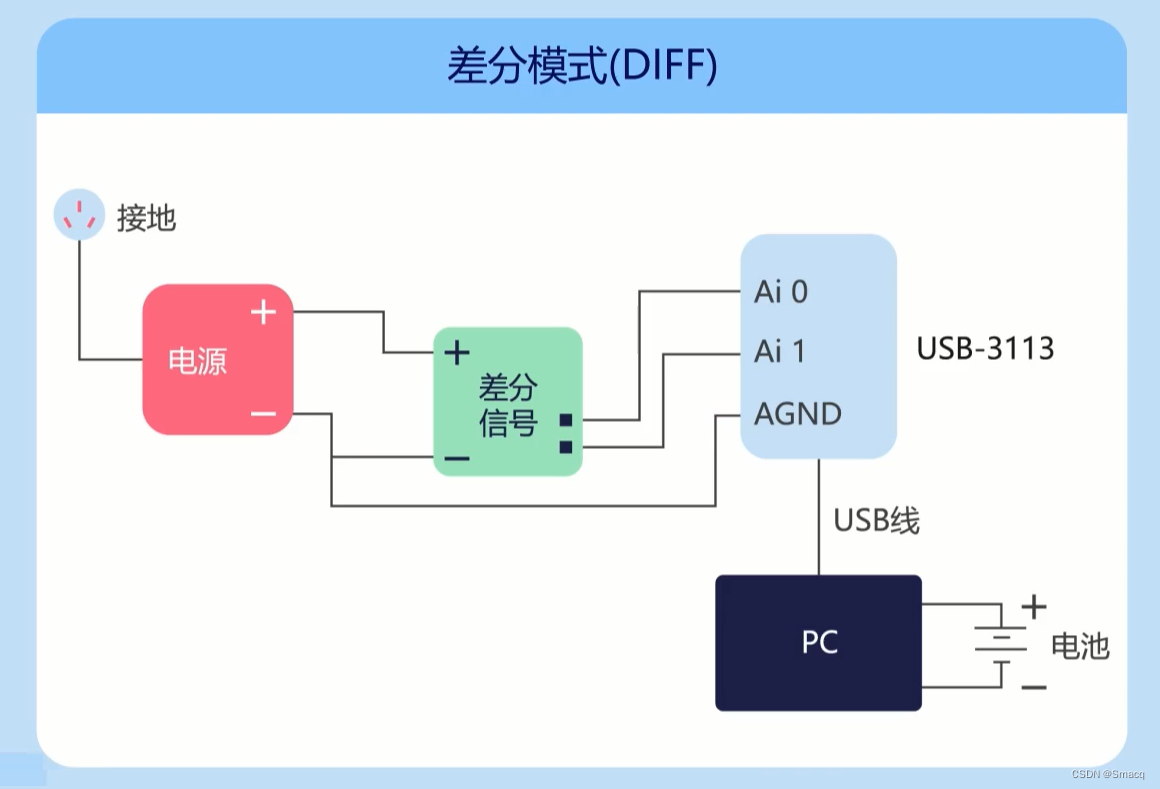

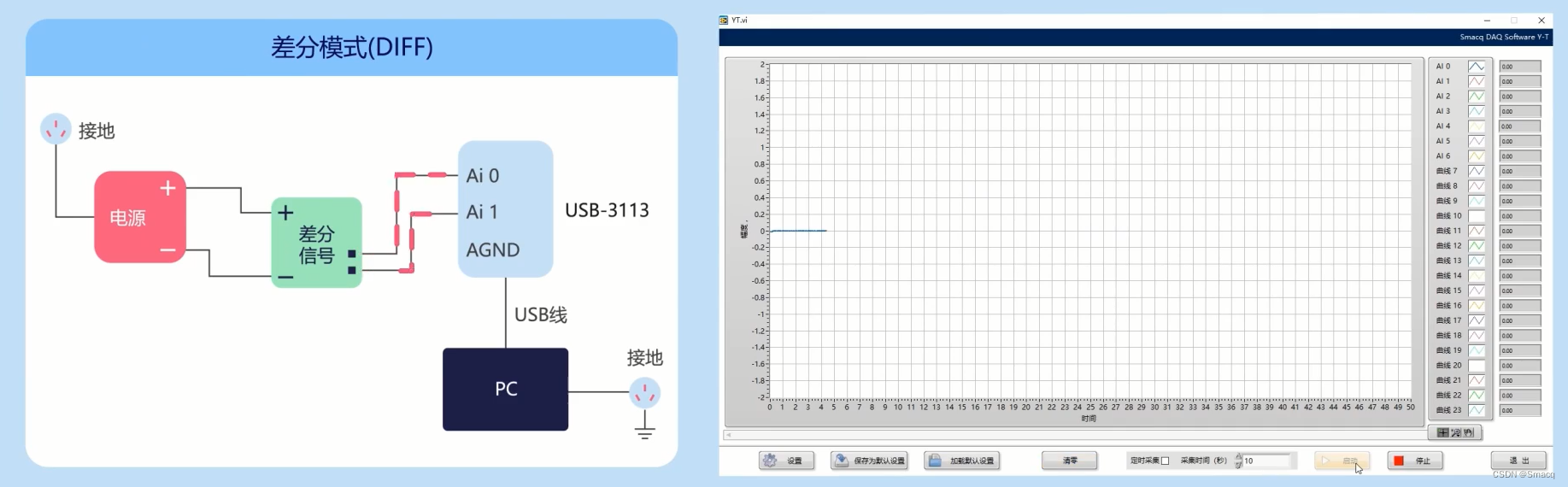

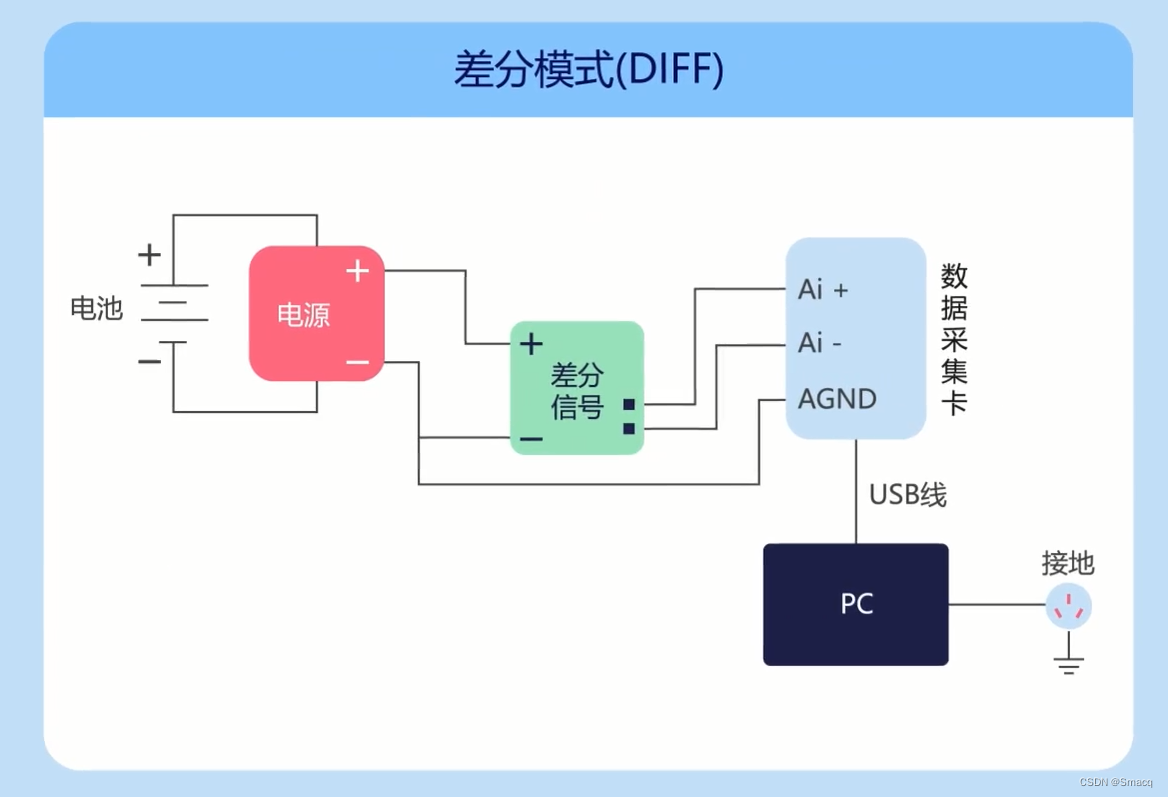

差分信号则是指将单端信号进行差分变换,一路信号与原信号相位相同,另一路信号与原信号相位相反。从另一个角度讲,差分信号就相当于两个单端信号,一个相对于参考地来说是正的,另一个相对于参考地来说是负的。
这样差分信号就需要计算两根信号线上的差值再除以二。对比这两种信号,差分信号的抗干扰能力较强,因为差分的两条导线距离很近,而且信号反相,所以产生的干扰信号会同时耦合到这两路信号上,当差分信号做差时,干扰信号就相互抵消了。

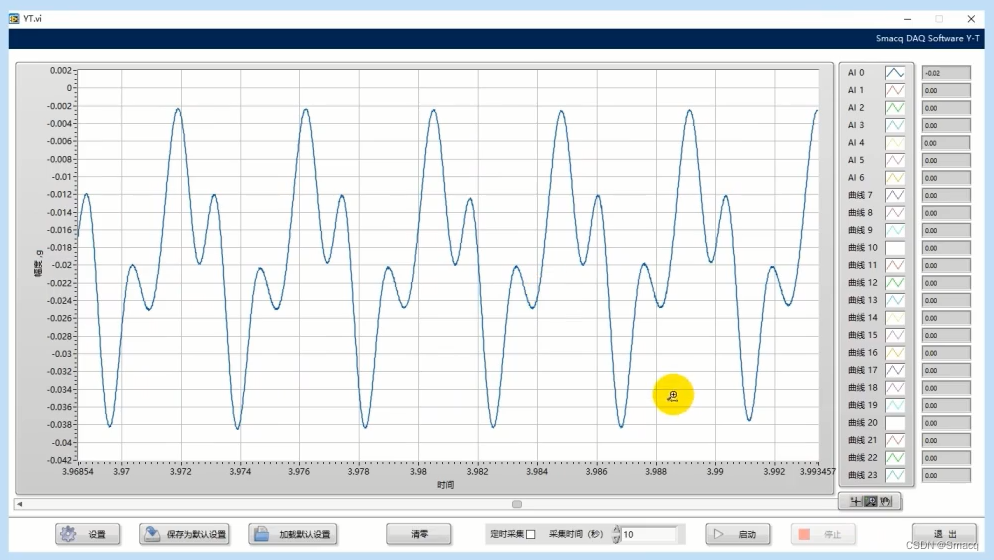

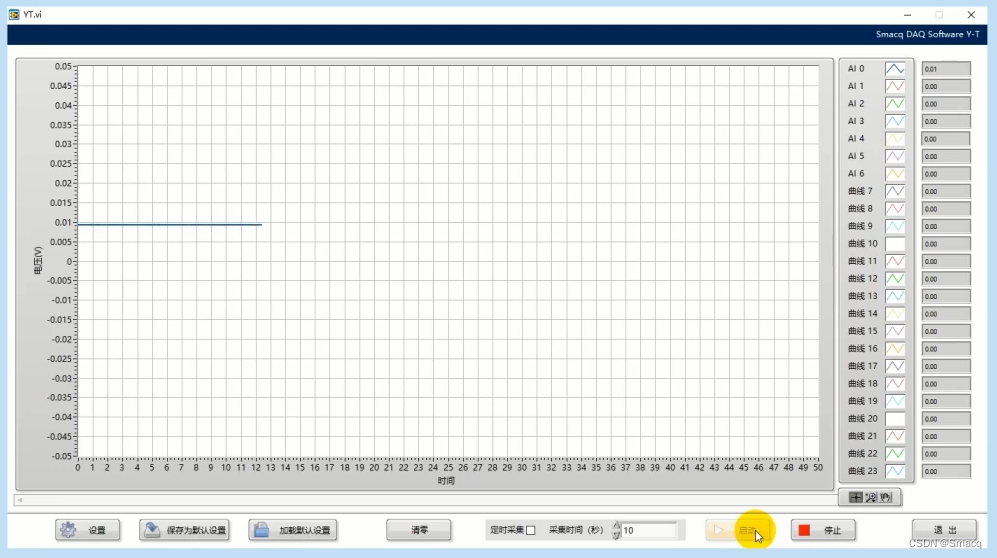

当然在实际测试中,最终得到的是差分信号做差后的结果波形。

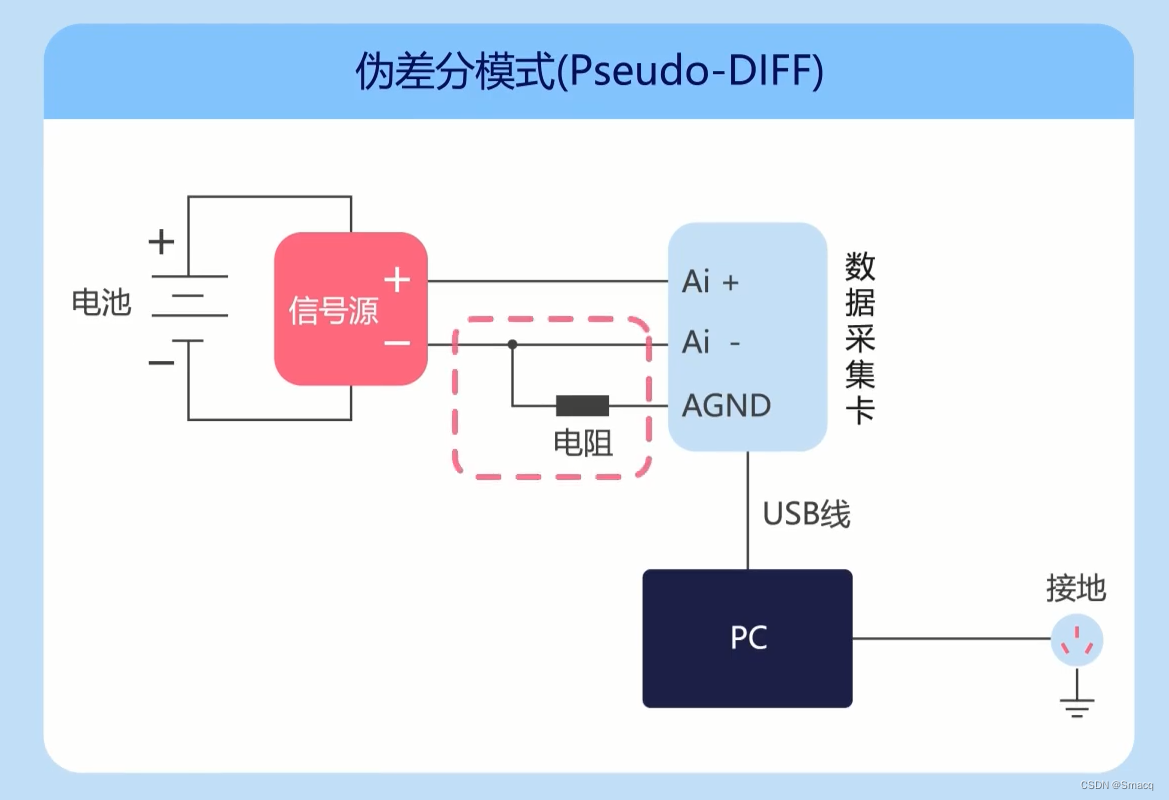

二、单端及差分信号的接线方法
从上述介绍中我们可以发现单端和差分信号的一个共同点:两种信号都要做差,也就是说信号的产生需要一个参考值(被减数)。

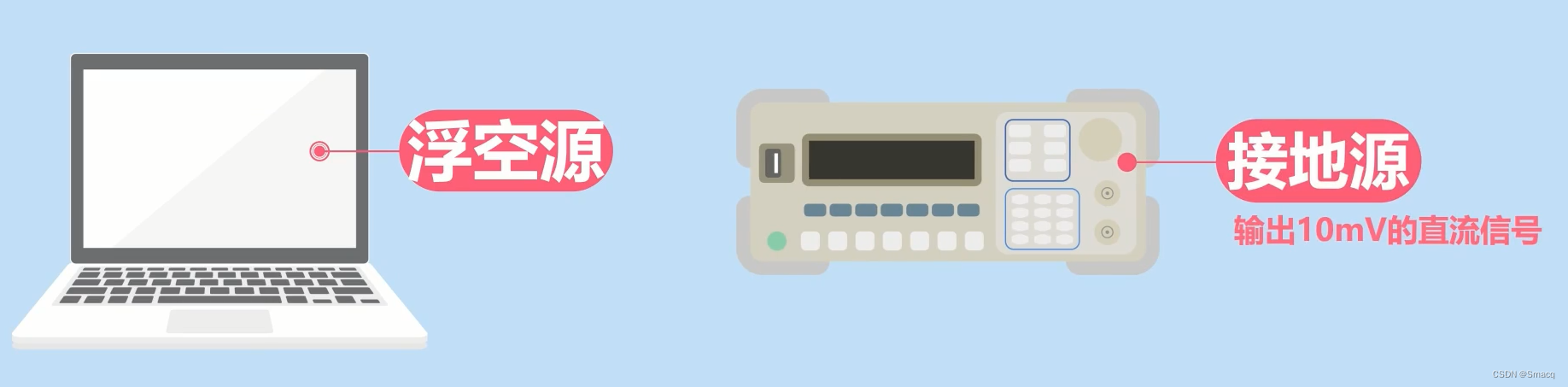

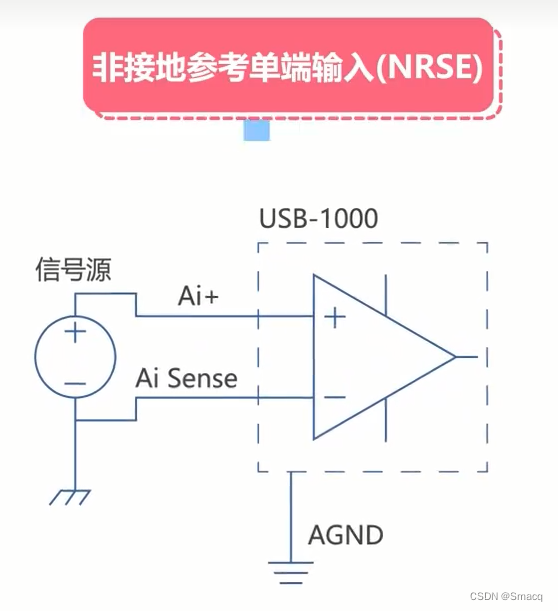

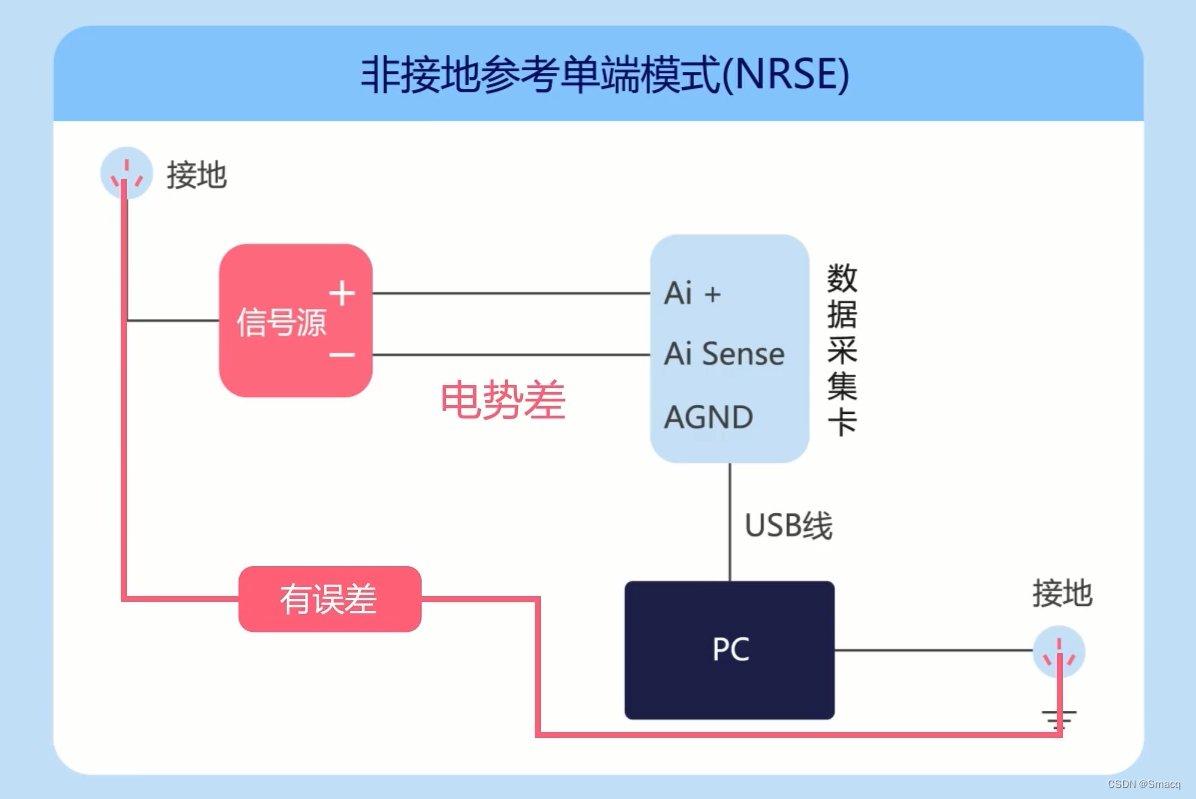

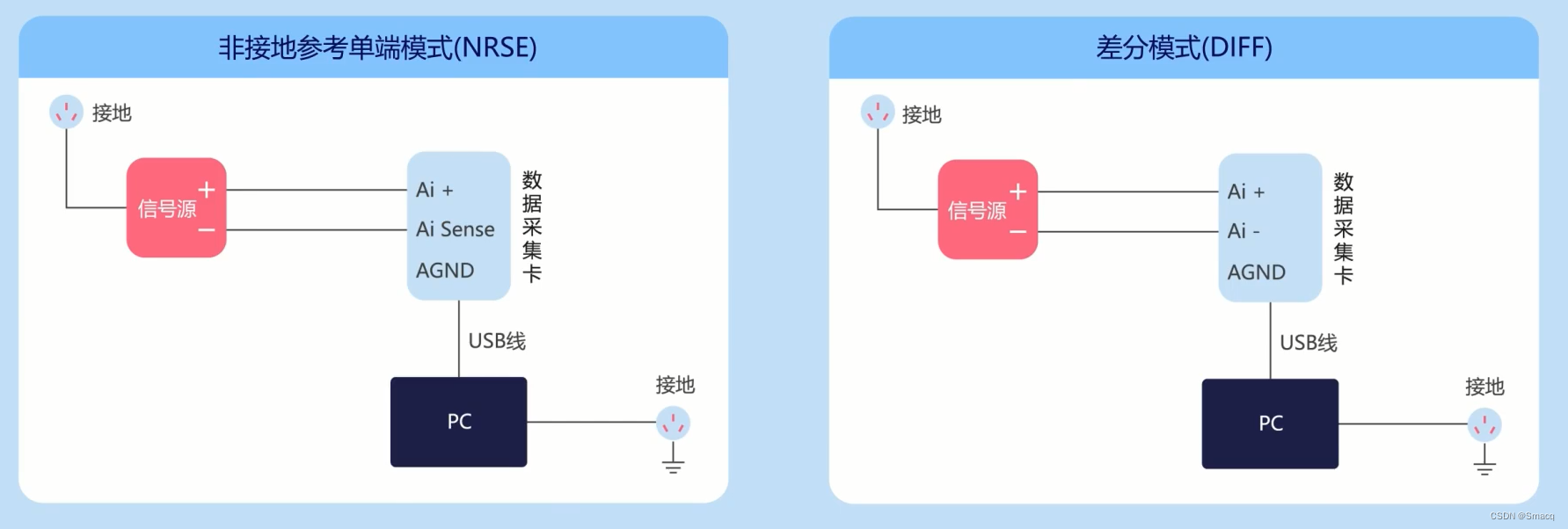

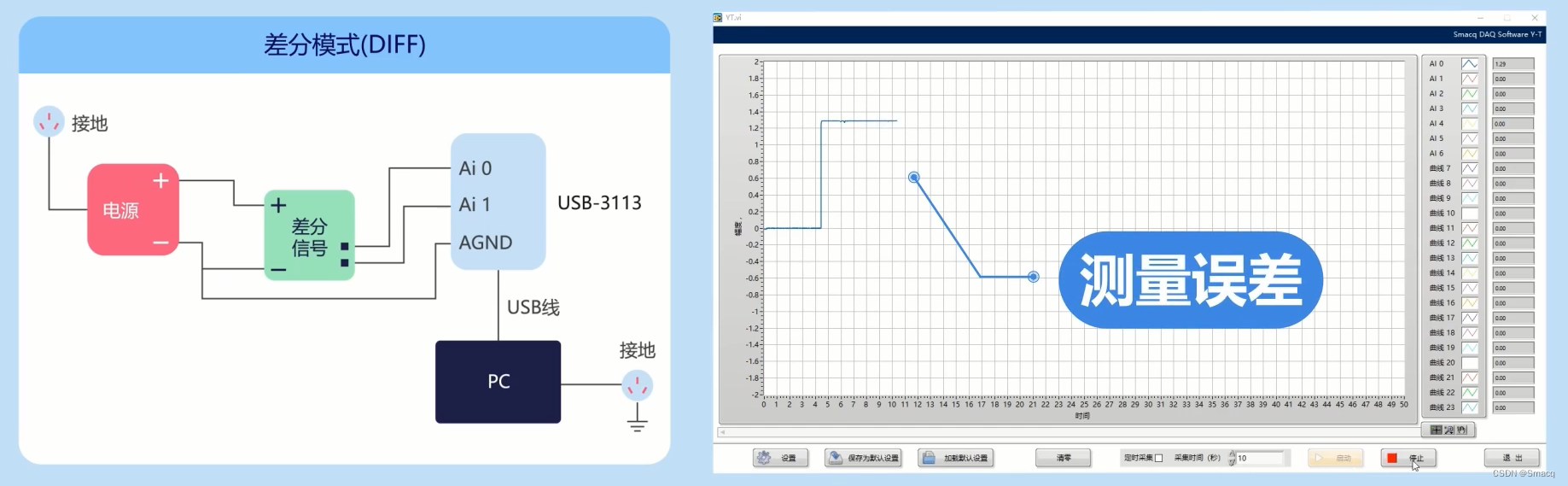

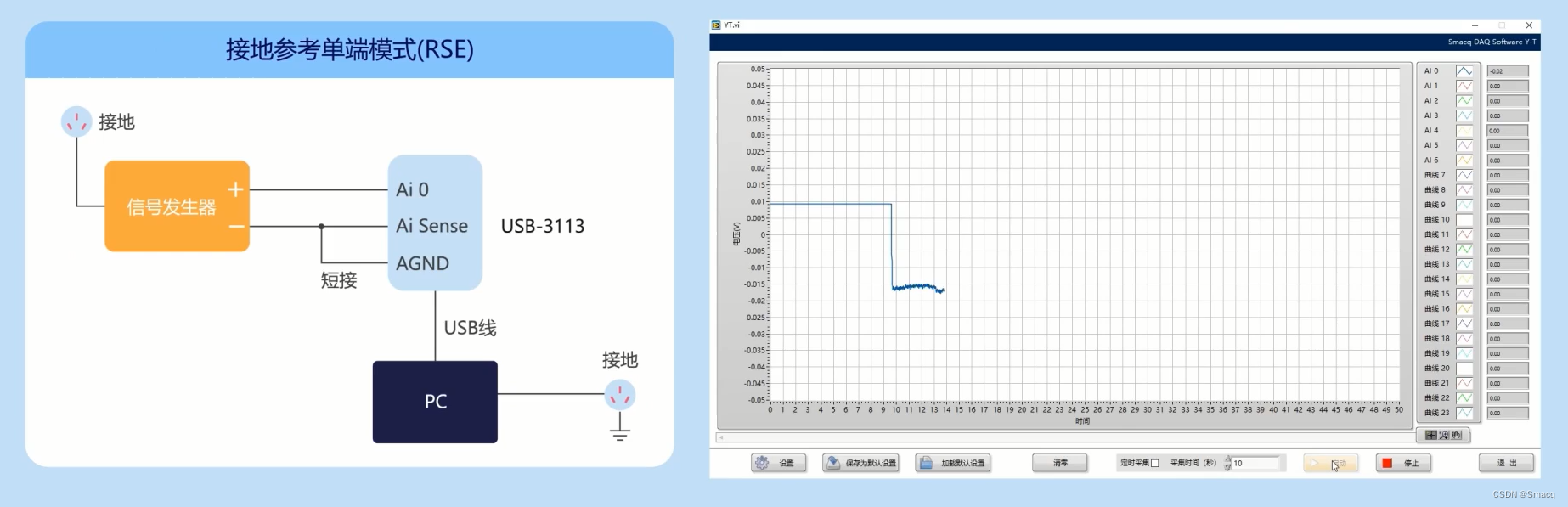

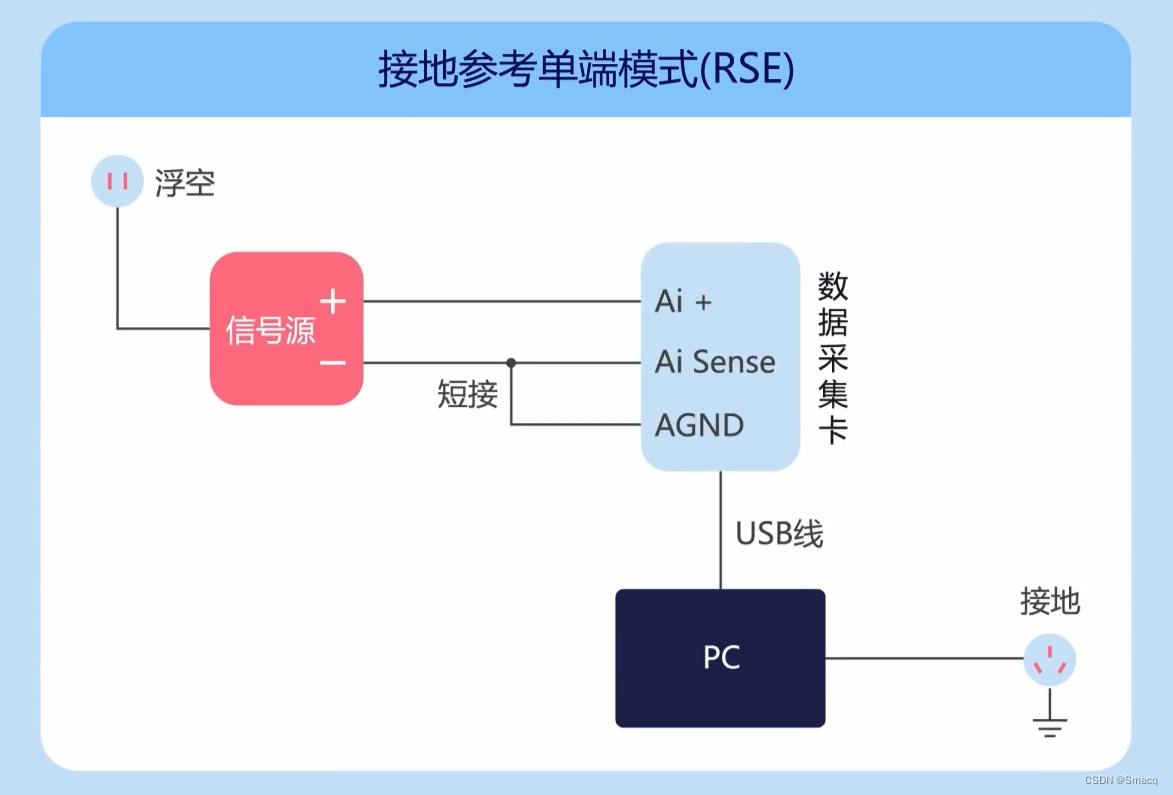

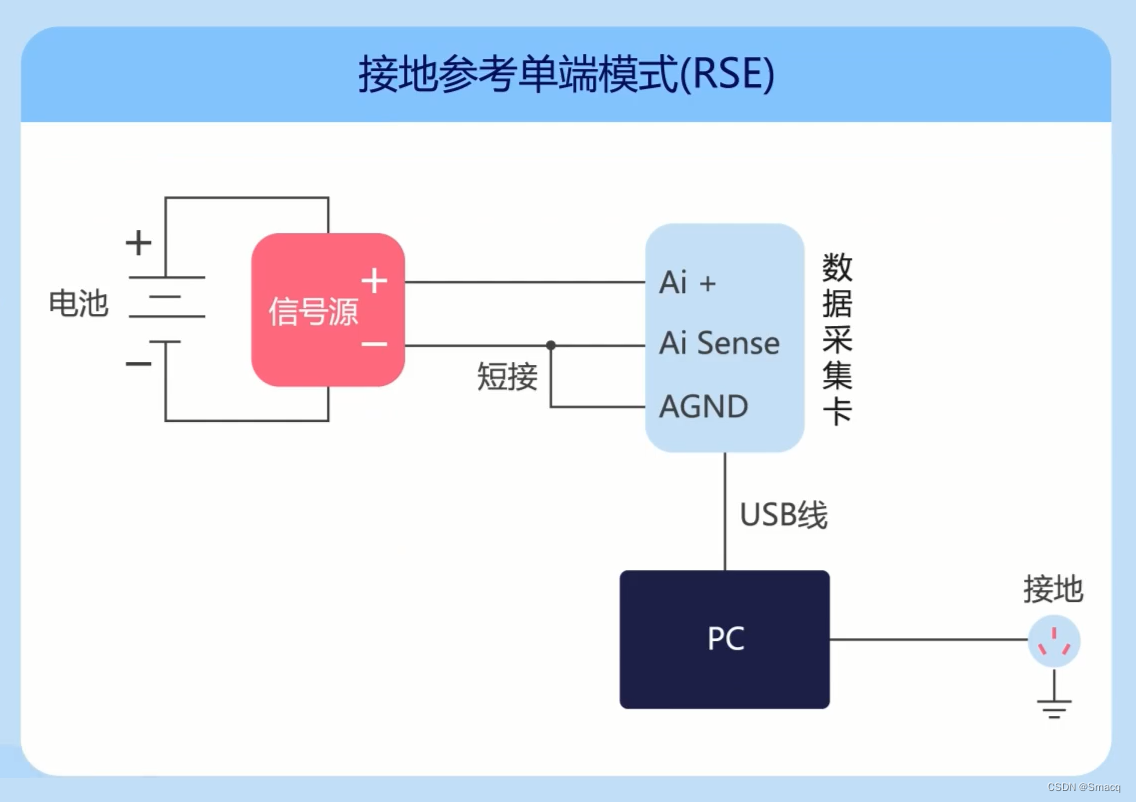

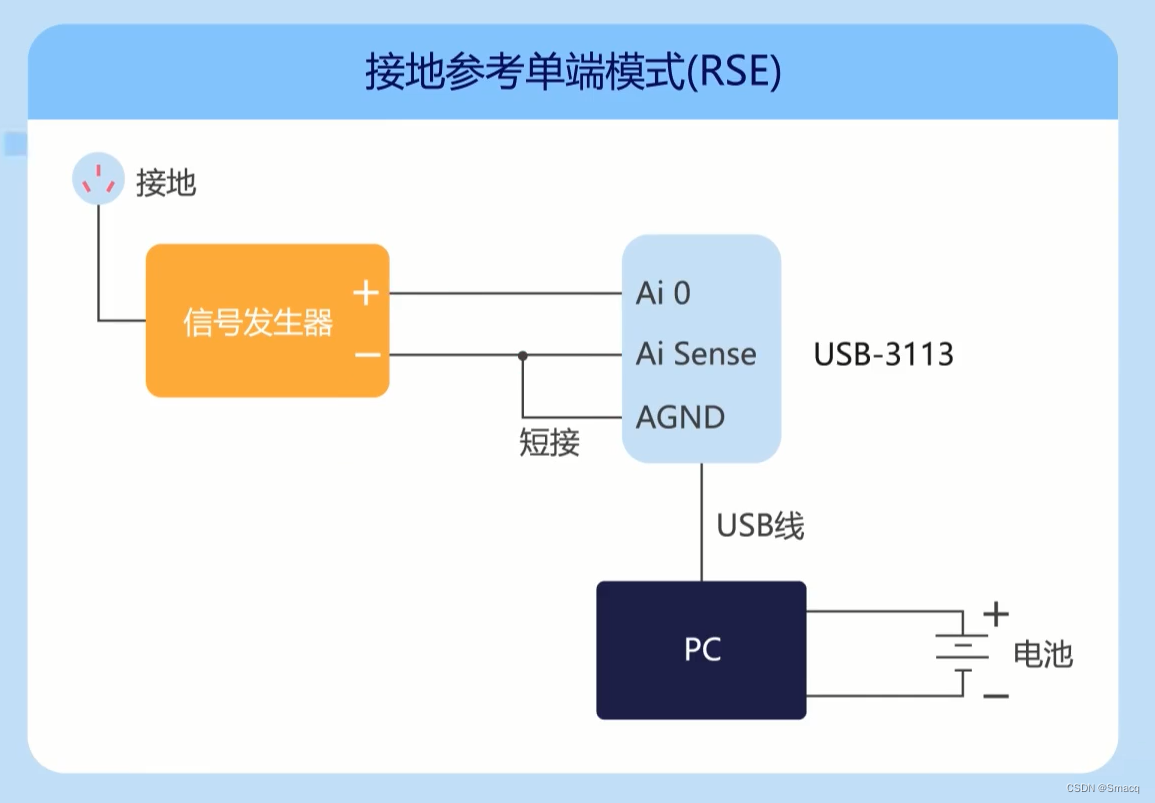

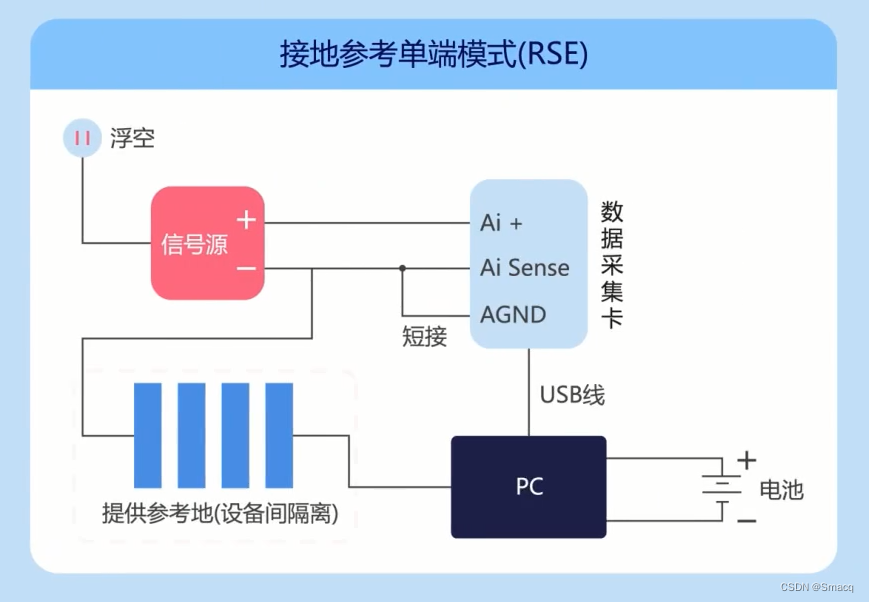

在模拟输入的采集中,我们可以将接线方法分为接地参考单端输入(RSE),它计算的是AI和AGND之间的电位差。
