Modbus RTU协议说明

目录

一、协议的基本特点

二、协议的报文说明

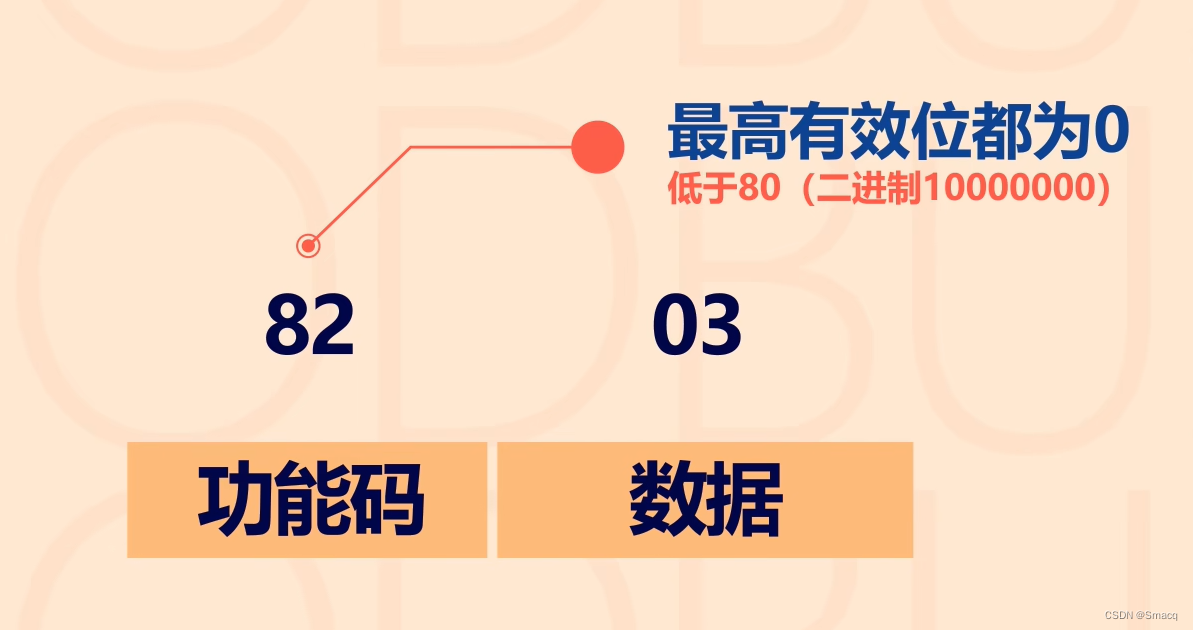

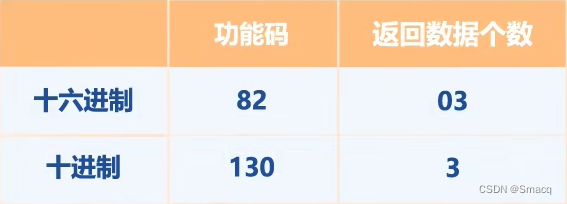

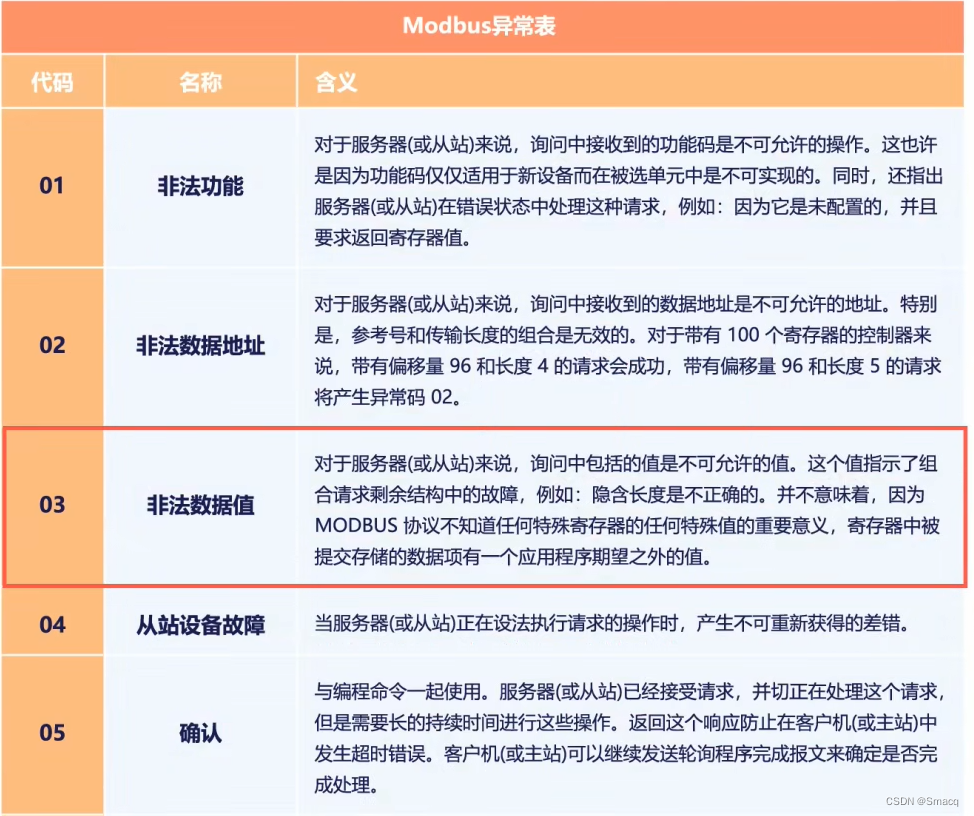

三、协议的错误说明

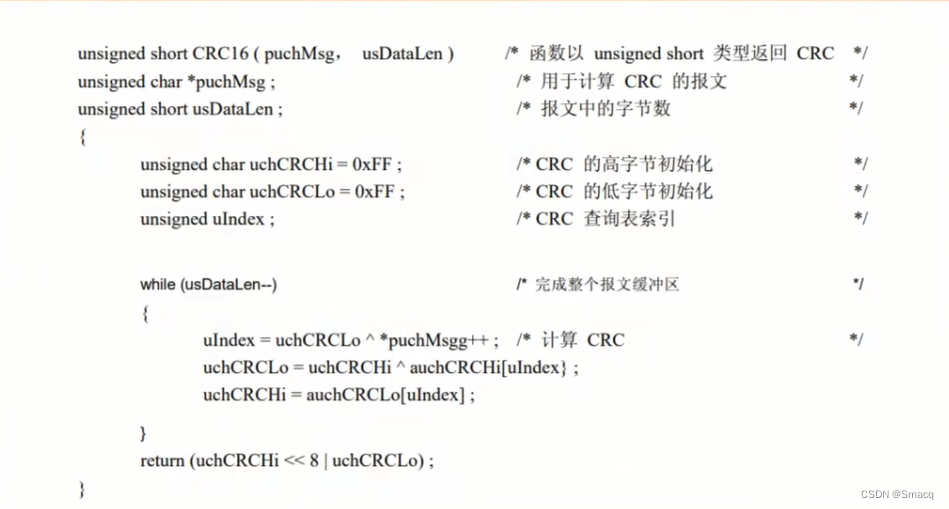

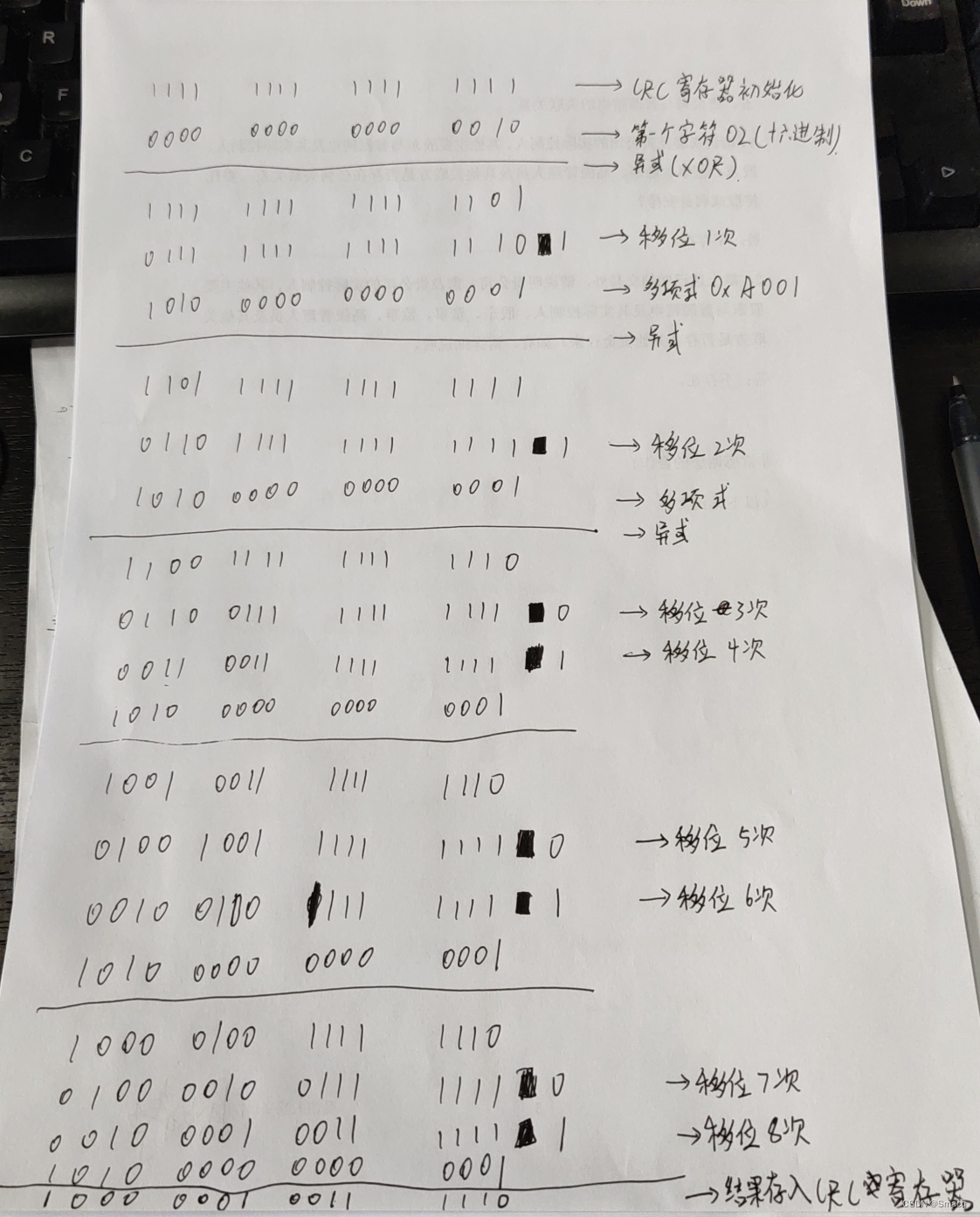

四、CRC校验说明

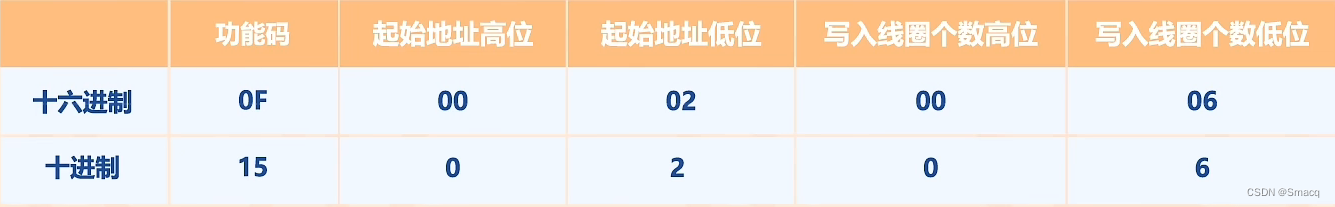

五、报文的格式

---

一、协议的基本特点

Modbus是施耐德电气于1979年为使用PLC通信而发表的一种串行通信协议。现在它已经成为工业领域通信协议的业界标准，并且是工业电子设备之间常用的连接方式。Modbus被广泛使用的原因主要有三个：

1、公开发表并且无版权要求。（免费）

2、易于部署和维护。（方便）

3、对供应商来说，修改移动本地的比特或字节没有很多限制。（修改简单）

Modbus通信协议作用在OSI模型的物理层（1层）、数据链路层（2层）及应用层（7层）。这里的OSI被称为开放系统互联参考模型，它定义了网络互连的七层框架，每层框架都有其各自的通信协议。

 而通信协议其实就是一种约定，一种编码和解码的方式。例如用莫尔斯电码打出三短三长三短（编码），知道协议的人，就会明白这是在表示求救信号（解码），反之，则很难理解它的含义。Modbus也是如此，在之后的内容中我们将更加清楚的看到这一点。

二、协议的报文说明

Modbus协议有三类，分别是：Modbus-RTU、Modbus-ASCII、Modbus-TCP。一般来说，一个设备只有其中的一种协议，而且Modbus规定，Modbus-RTU是设备必须支持的协议，也是默认选项。所以大多数设备都采用了Modbus-RTU协议通信。

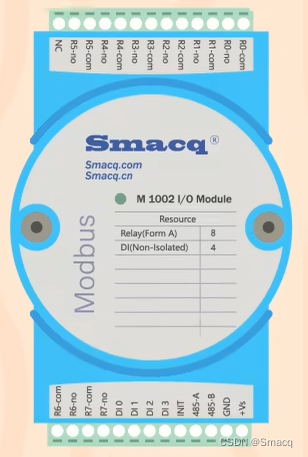

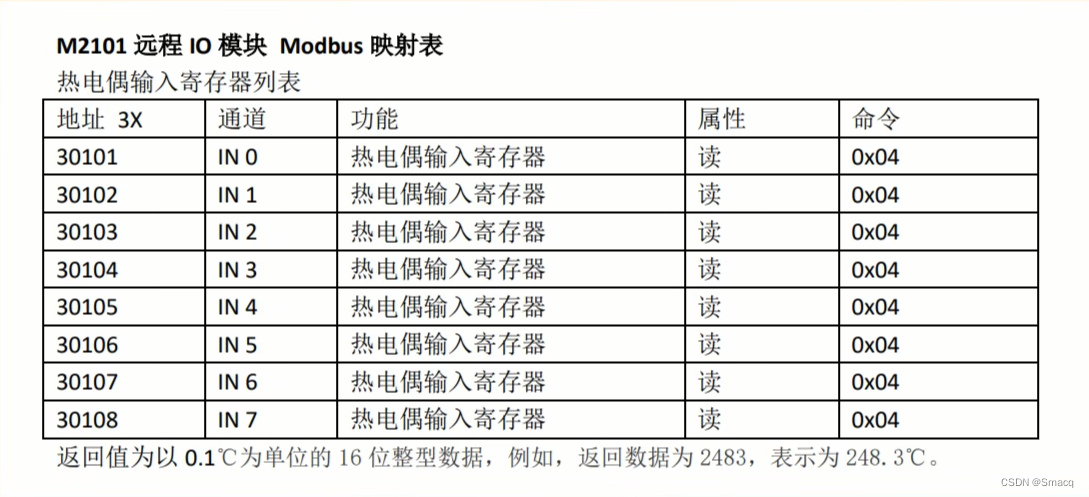

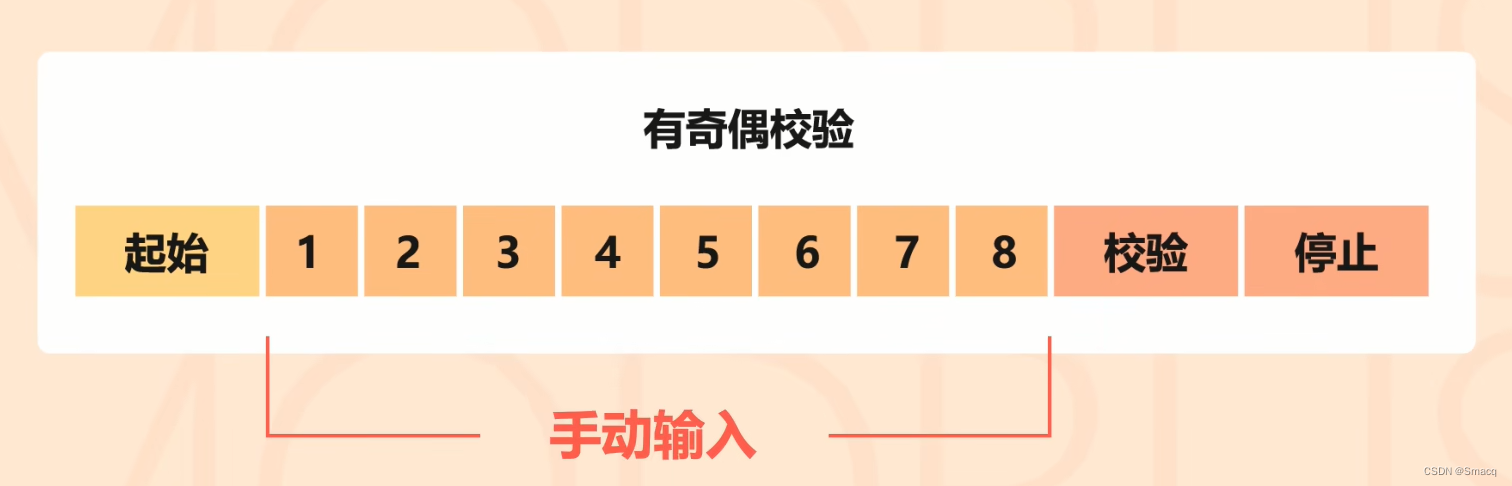

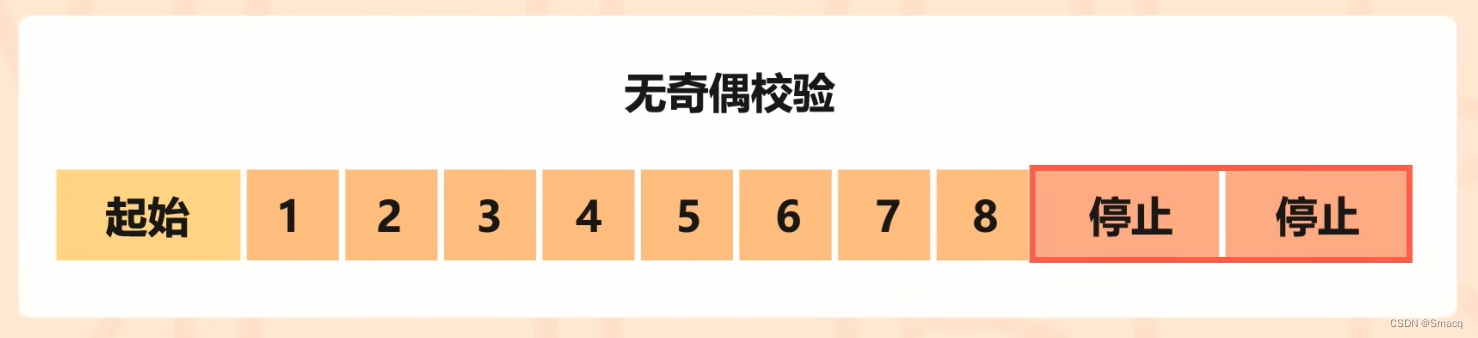

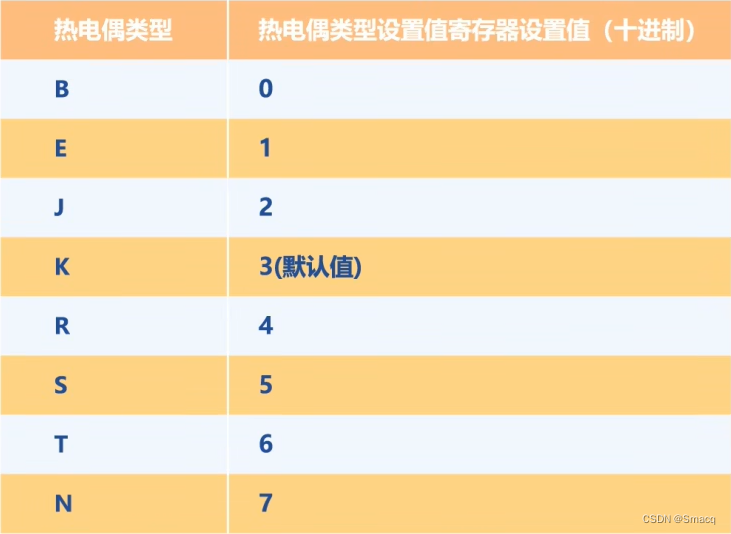

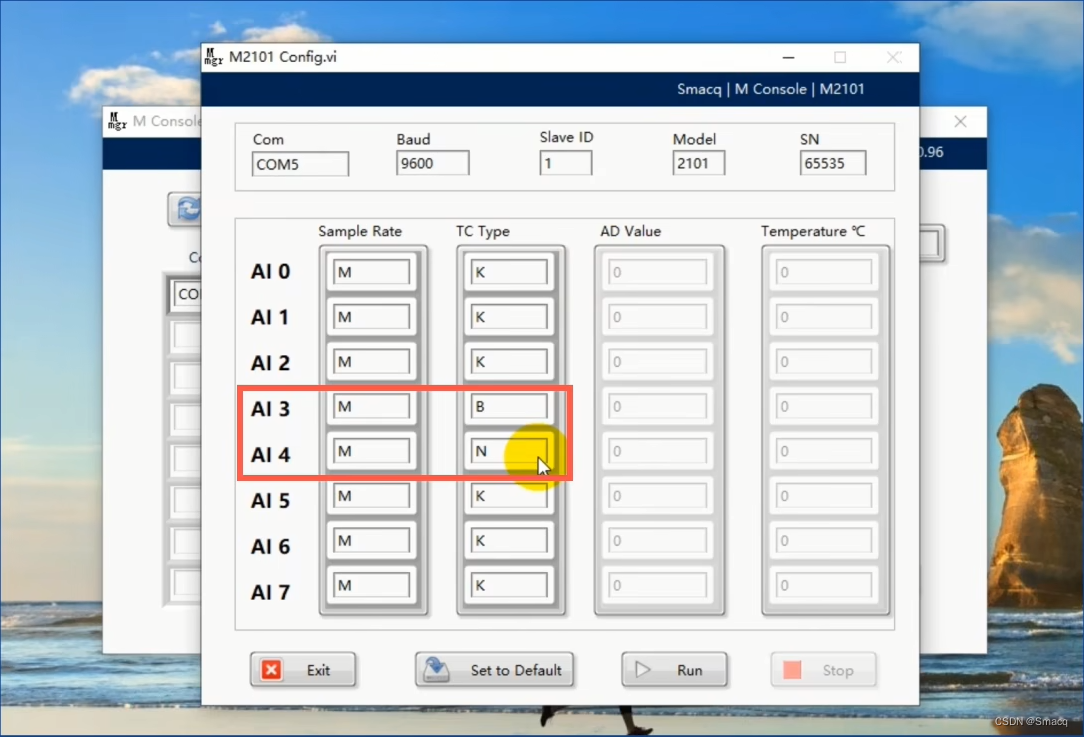

先来看一个简单的Modbus-RTU报文。首先声明一点，我们将电脑上的串口助手当作主站，M2101或M1002模块作为从站。根据命令的不同，使用的从站设备也有所不同。

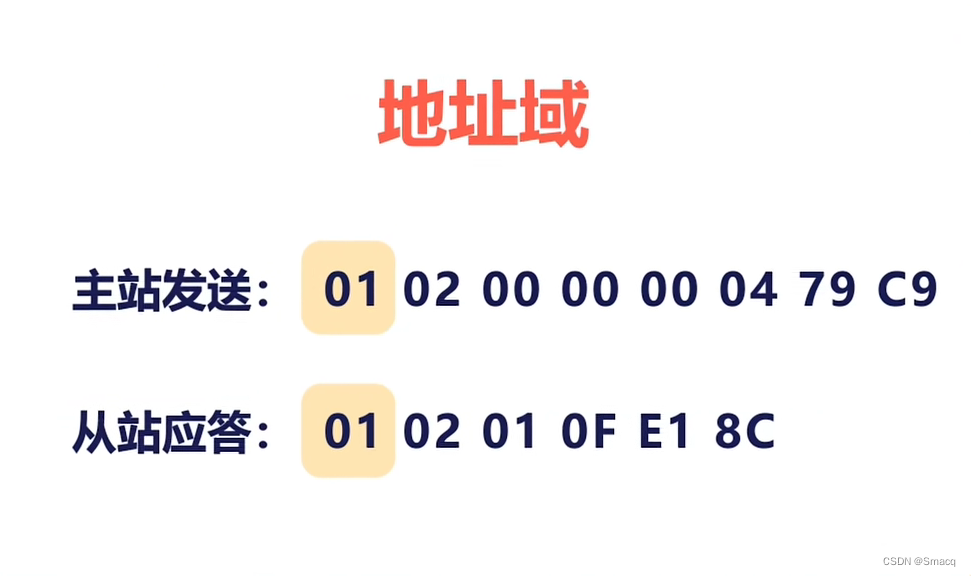

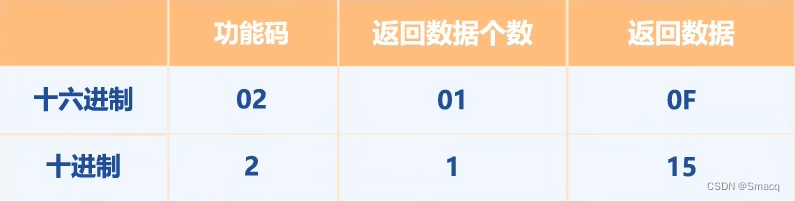

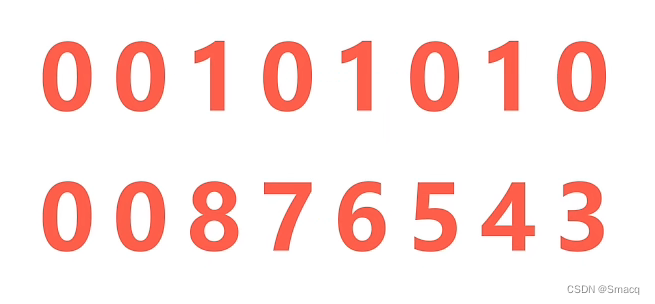

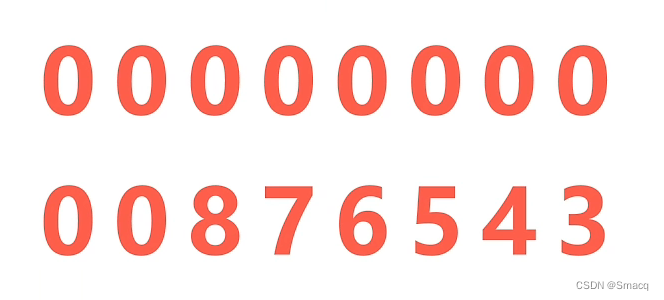

 当主站或者说客户机发送了请求报文：01 02 00 00 00 04 79 C9，从站（M1001）或者说服务器会返回响应报文：01 02 01 0F E1 8C。报文中的每一小段都是由一个字节也就是两个十六进制码构成。例如0F，它的二进制是0000 1111。

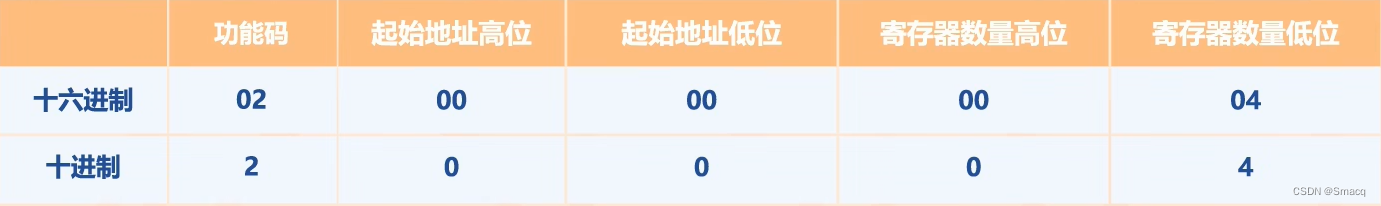

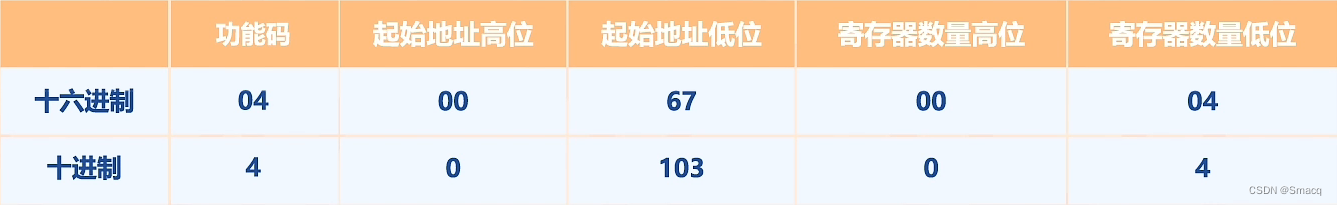

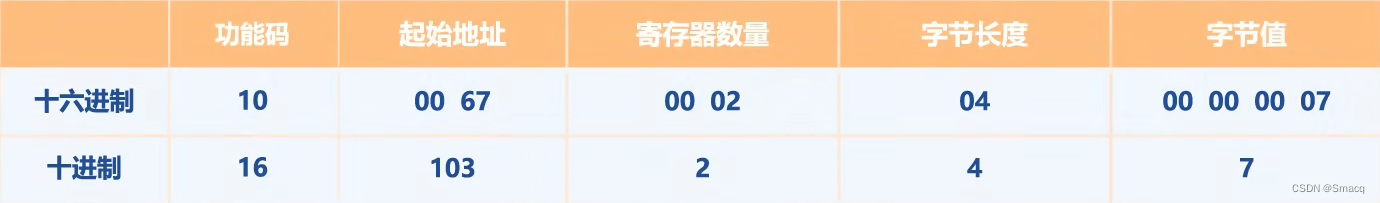

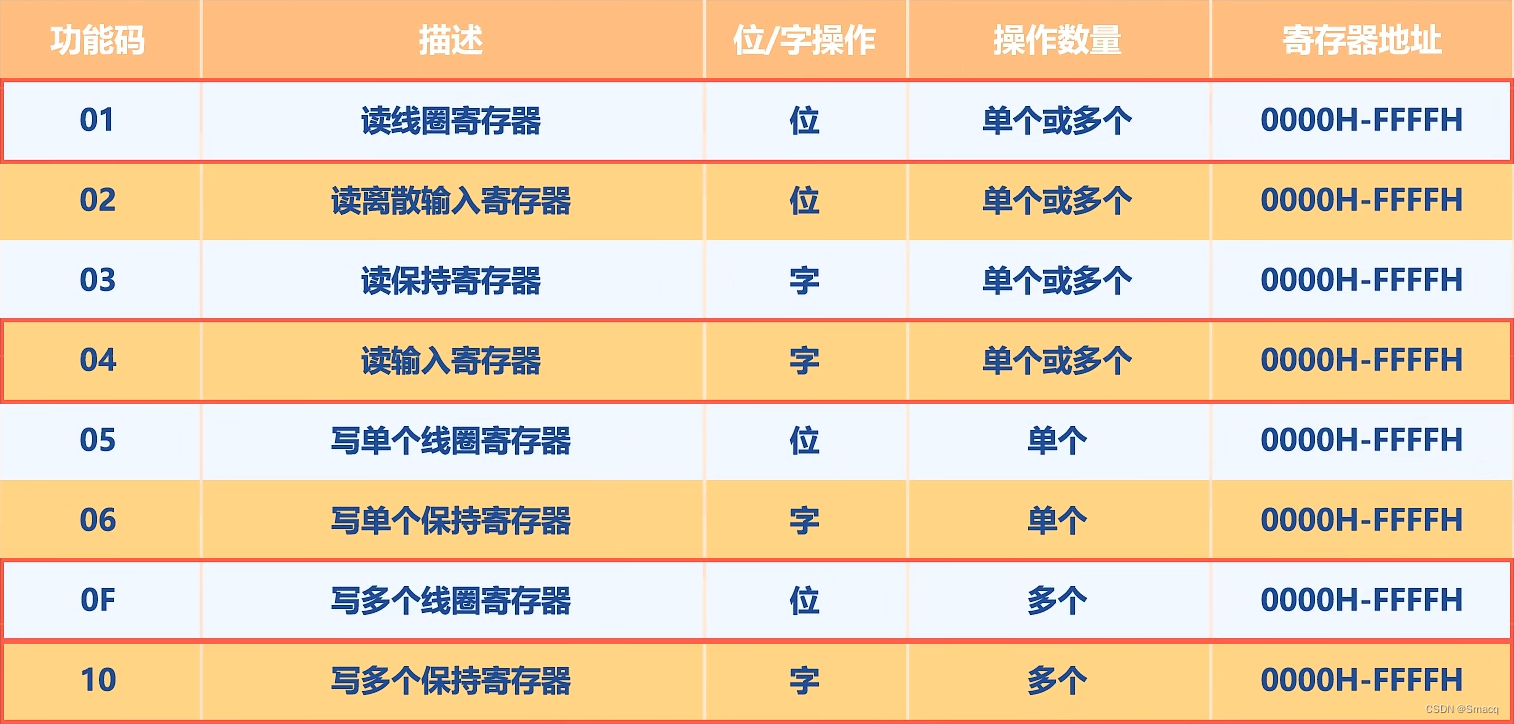

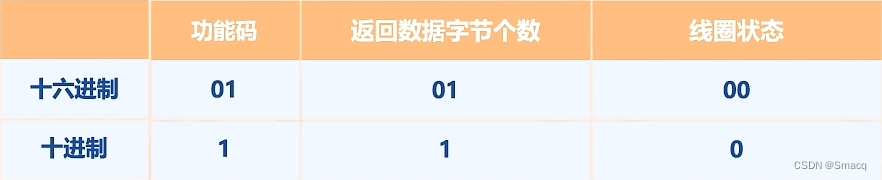

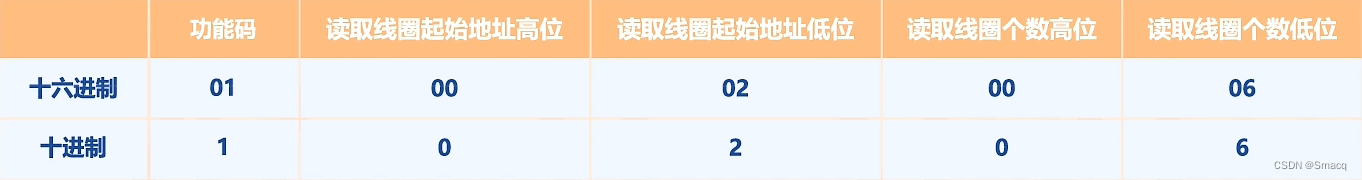

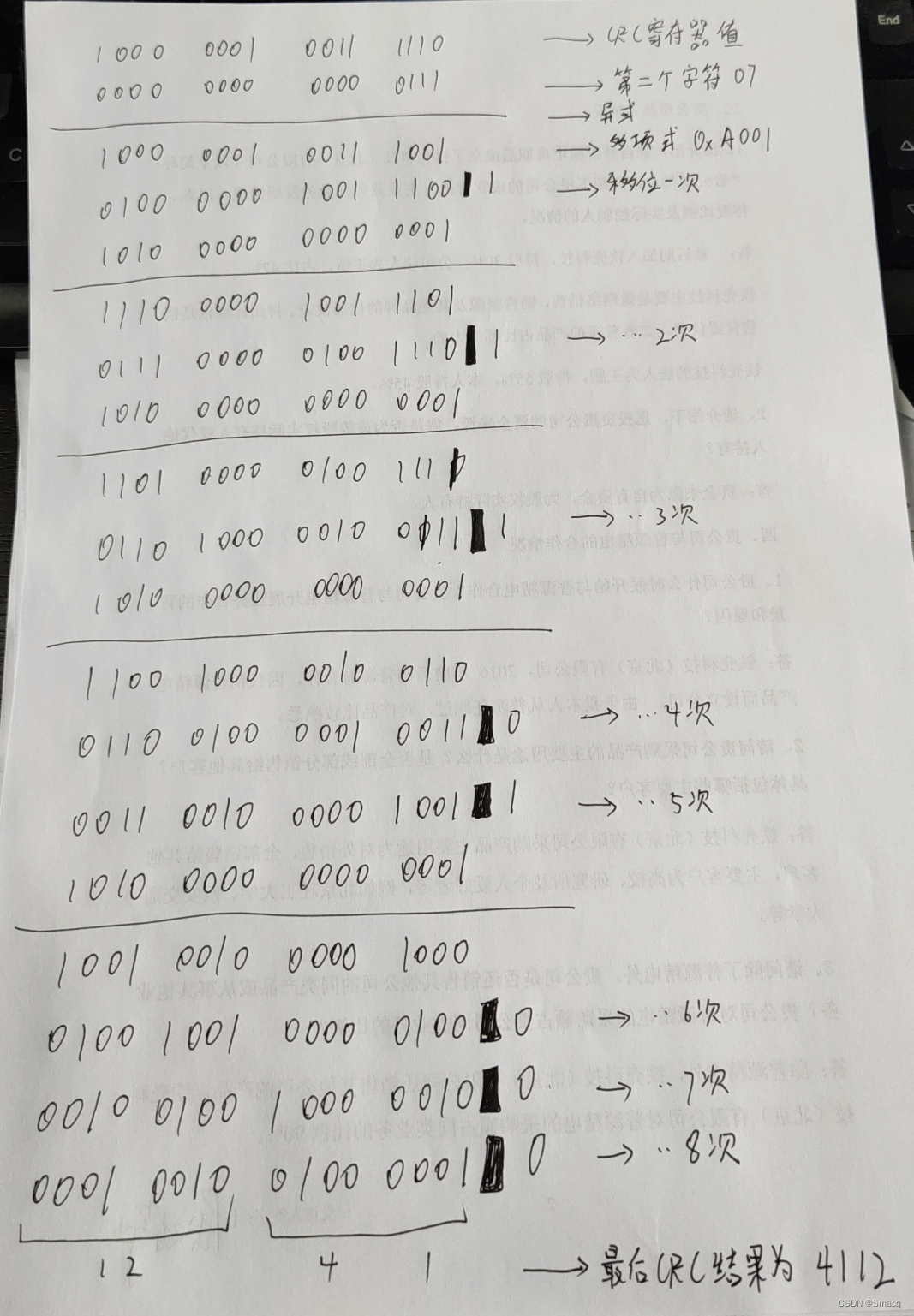

那我们要怎样理解报文数据呢？以主站发送的报文为例，它可以分为三部分，分别是：地址域——01；协议数据单元（PDU）——02 00 00 00 04，它包含功能码和数据；差错校验——79 C9。而且响应报文与请求报文比较相似，我们将在之后的内容中一起说明。

 首先看地址域部分。它是由一个8位字节构成，那么理论上可以有256个不同的地址。这是否意味我们可以为主站连接256个从站设备呢？答案是否定的。因为在这256个地址空间中又有以下这些区别。Modbus规定地址0保留为广播地址，1～247为子节点单独地址，248～255为保留地址。所以从机的地址范围在1～247之间，而其他地址可以由用户自由扩展。这样就可以在满足用户特定需求的同时尽量保持协议的兼容性。当然，保留区也具有同样的功能，如设置特定地址段的广播指令等等。需要注意的是地址域只和从站有关，主站是没有地址标识的，而且每个从站的地址都是唯一的，以便于与其它从站区别。

根据地址域的不同，Modbus分为广播与单播两种请求模式。

在广播模式下，所有从站必须执行主站命令，而无需应答返回。

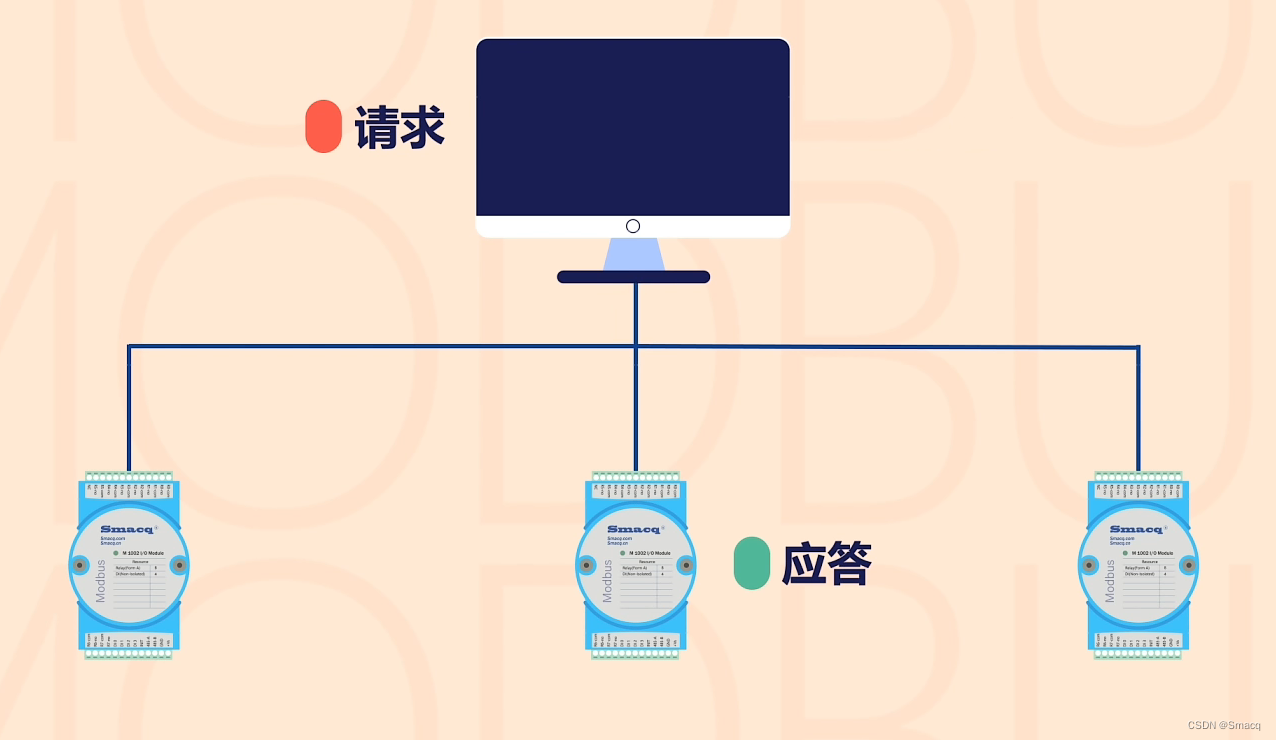

 在单播模式中，一个Modbus事务处理包含两个报文：一个来自主节点（主站）的请求，一个来自子节点（从站）的应答。
