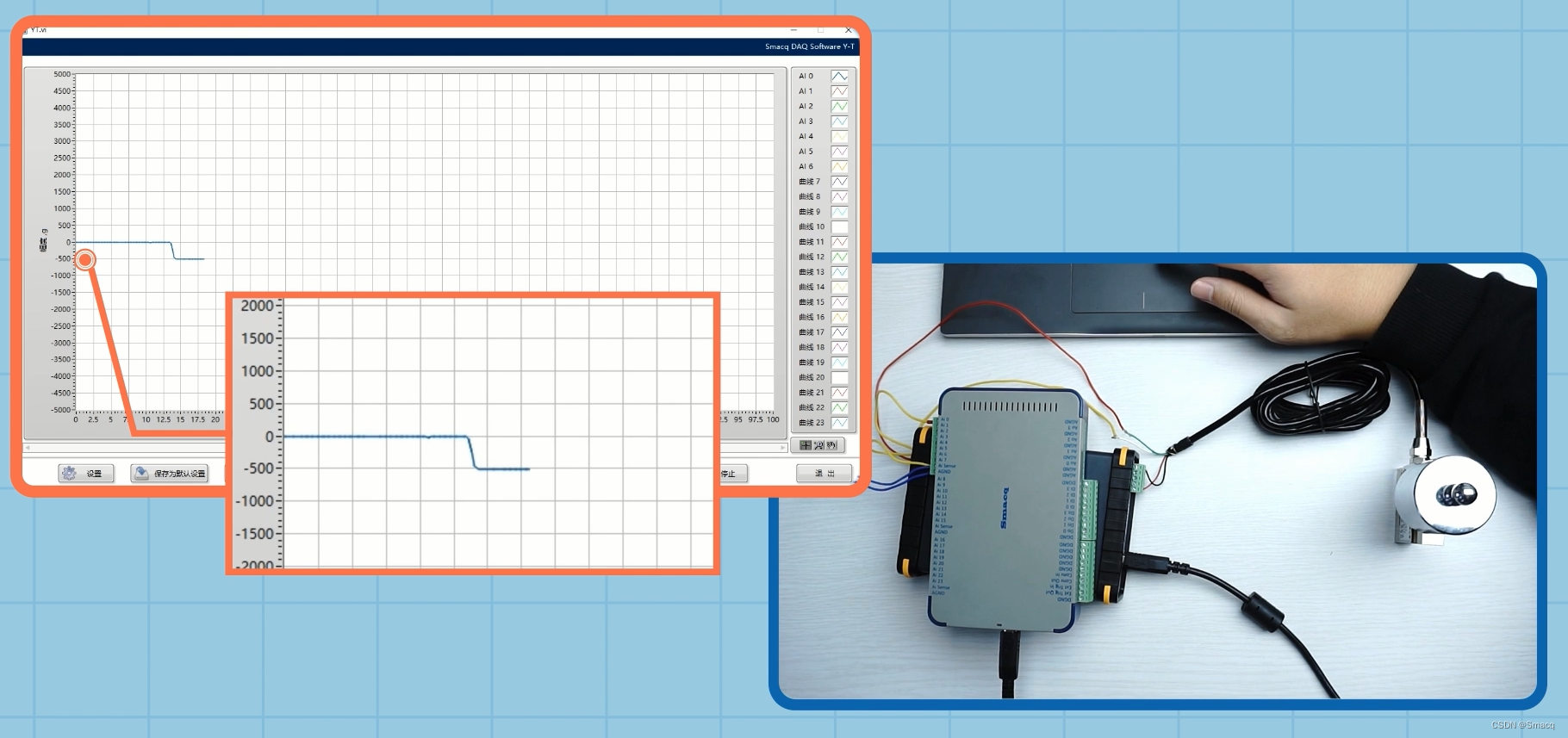

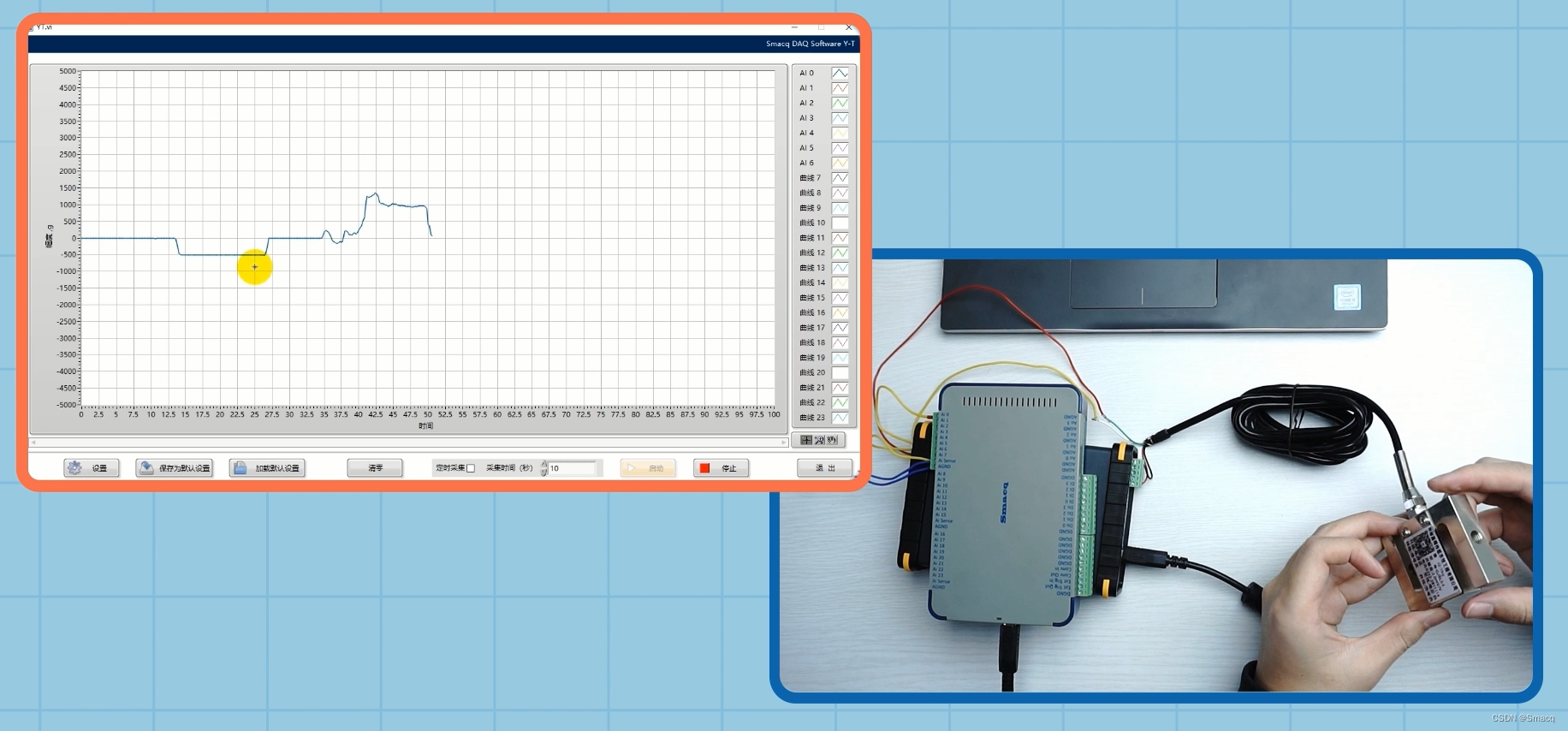

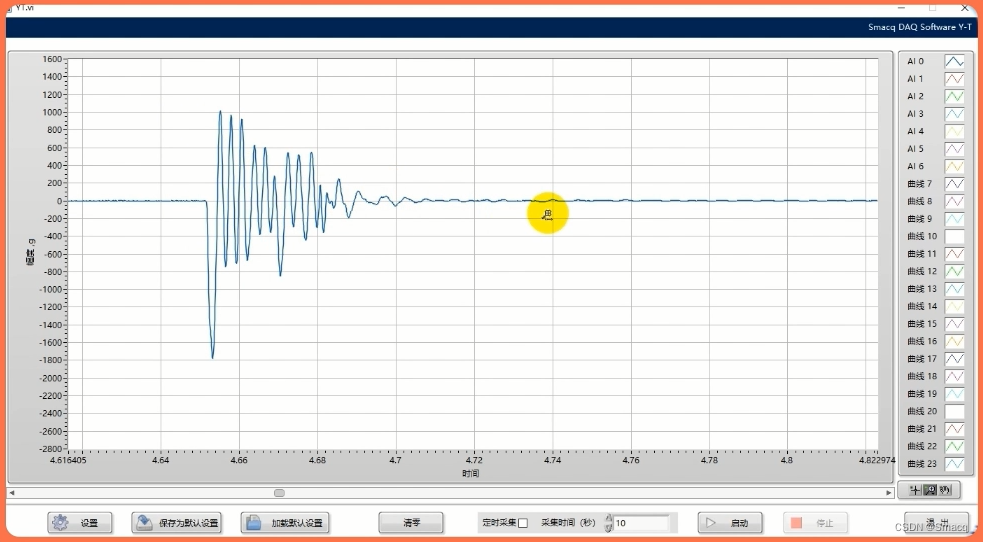

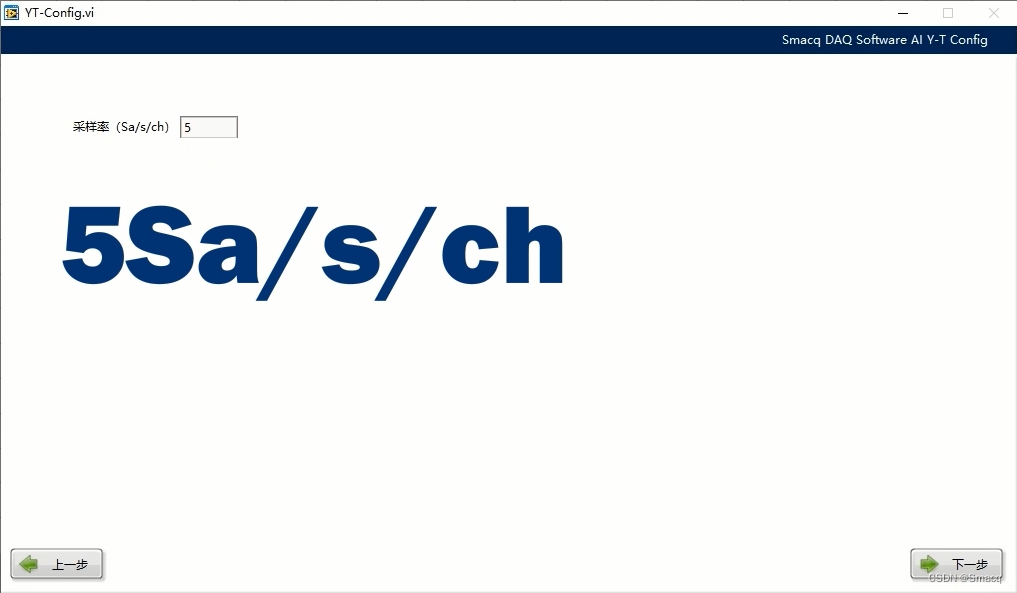

本文详细介绍了压力传感器的类型及其工作原理，包括表压传感器、差压传感器和绝压传感器。通过惠斯通电桥电路解释了如何将压力变化转化为可采集的电压信号，并探讨了不同类型的桥路（四分之一桥、二分之一桥和全桥）的特点。此外，还展示了如何使用USB-3123数据采集卡进行压力传感器数据的实验采集，包括设置参数和连接设备，以及瞬时压力的测量。
压力传感器是工业实践中最常见的一种传感器。广泛用于各种工业自控环境，涉及航空航天、军工、石化、电力等众多行业。
压力传感器按不同的测试压力类型q可分为：表压传感器、差压传感器和绝压传感器。
表压传感器是能感受相对于环境压力的压力的传感器。
差压传感器是能感受两个压力间的差值的传感器。
绝压传感器是能感受相对于绝对压力的压力的传感器。这里的绝对压力是指物体承受的实际压力，是以真空状态为起点计算的压力。
我们将均匀垂直作用在物体表面上的力称为压力。压力的单位是：帕斯卡，简写为Pa。压强的定义是：均匀垂直作用在物体表面单位面积的压力。在日常生活和工程中，常把压强称为压力并用“P”表示。
传统的压力传感器是机械结构的，这种传感器体积大，质量重还没有电学输出，精确度不高的同时也不利于信息传递。
随着科技的的发展，新型的压力传感器产生了，它的体积小，质量轻，在众多领域中被广泛使用。
新型压力传感器可以将，压力的变化转换为阻值的变化。但电阻是不容易直接作为信号被采集的，所以我们还需要将电阻的变化转换为电压或电流的变化，以便于采集卡采集数据。要完成电阻到电压的转化，我们需要用到一种特殊的电路，那就是惠斯通电桥。
它是能精确测量电阻变化的测量电路，有趣的是惠斯通电桥不是由惠斯通发明的，而是由英国发明家克里斯蒂在1833年发明。因为惠斯通第一次用这种电路测量电阻，所以人们才把它称为惠斯通电桥。

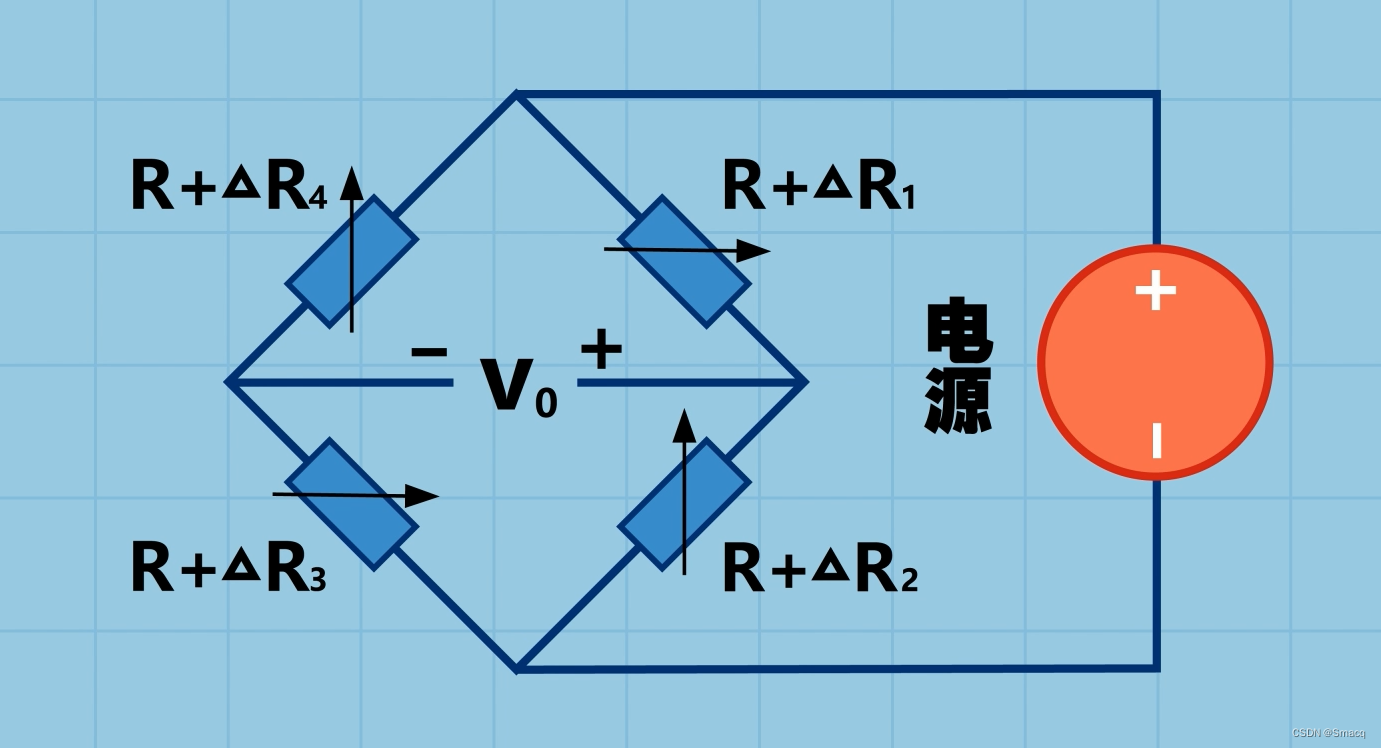

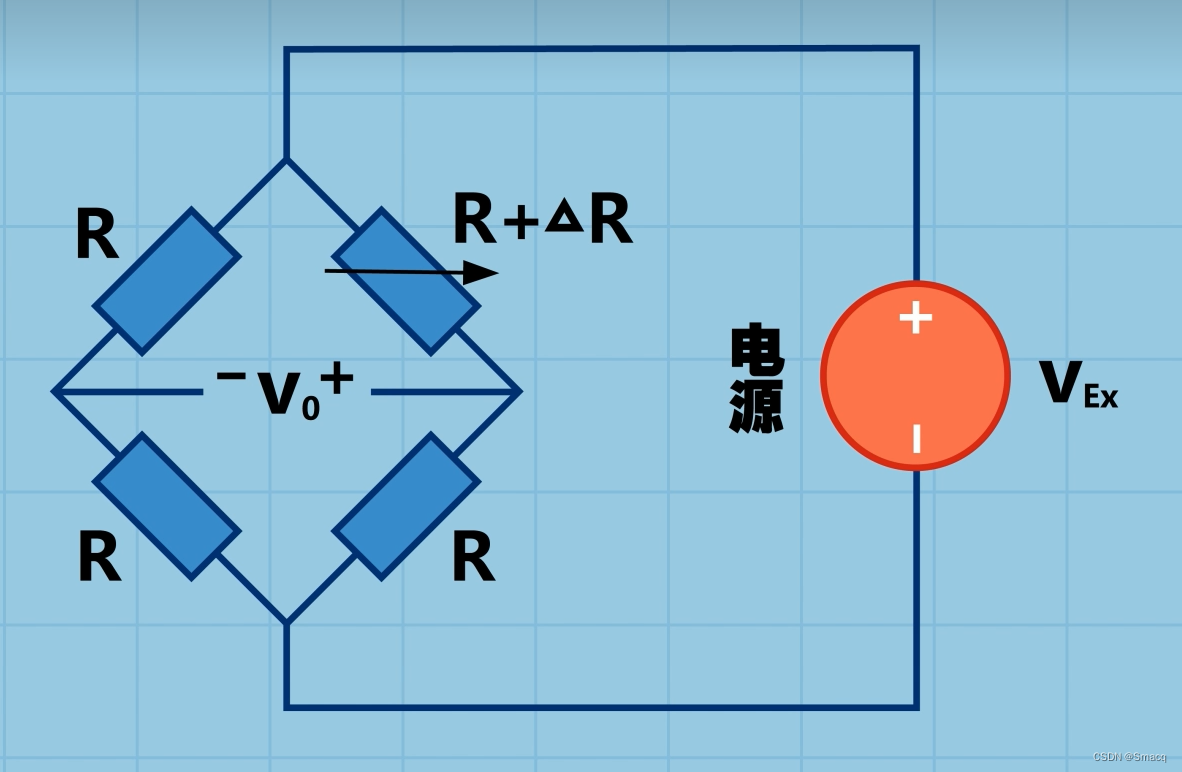

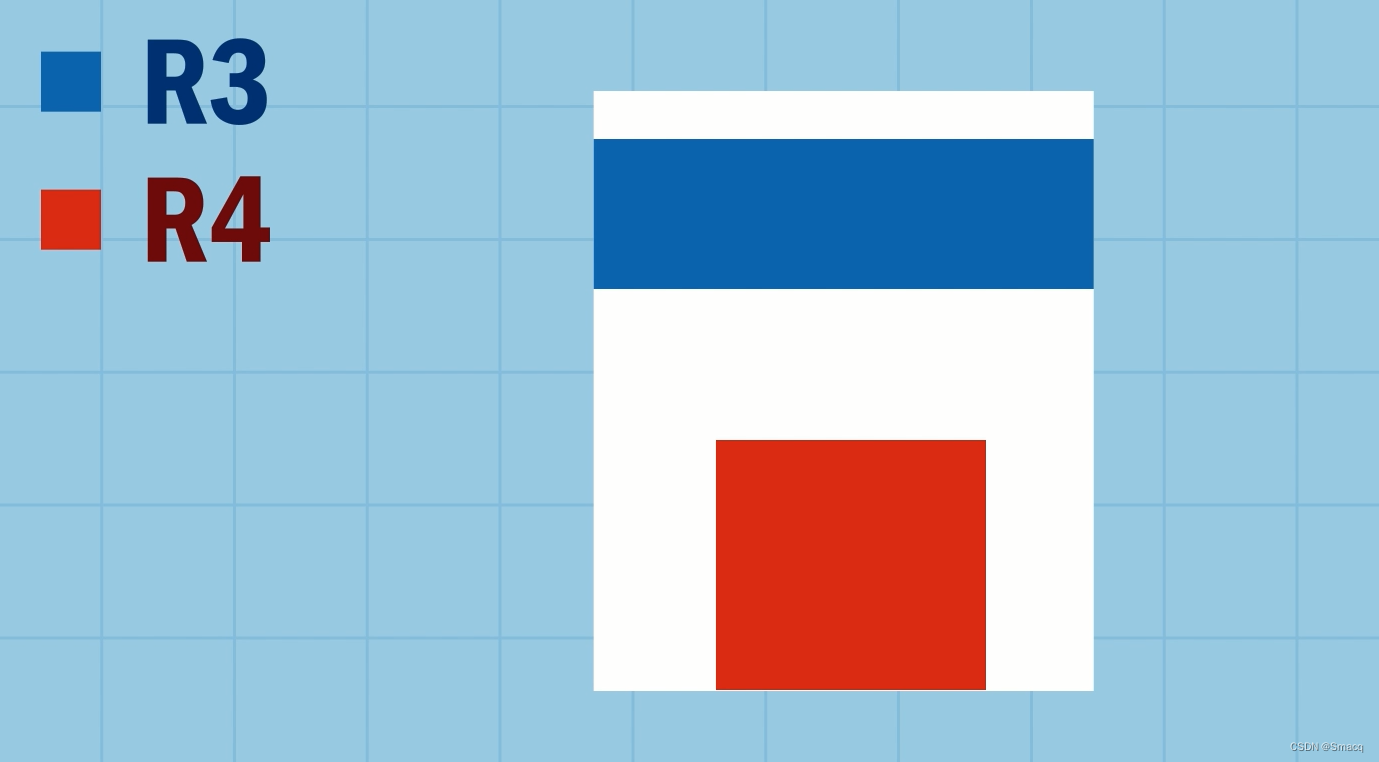

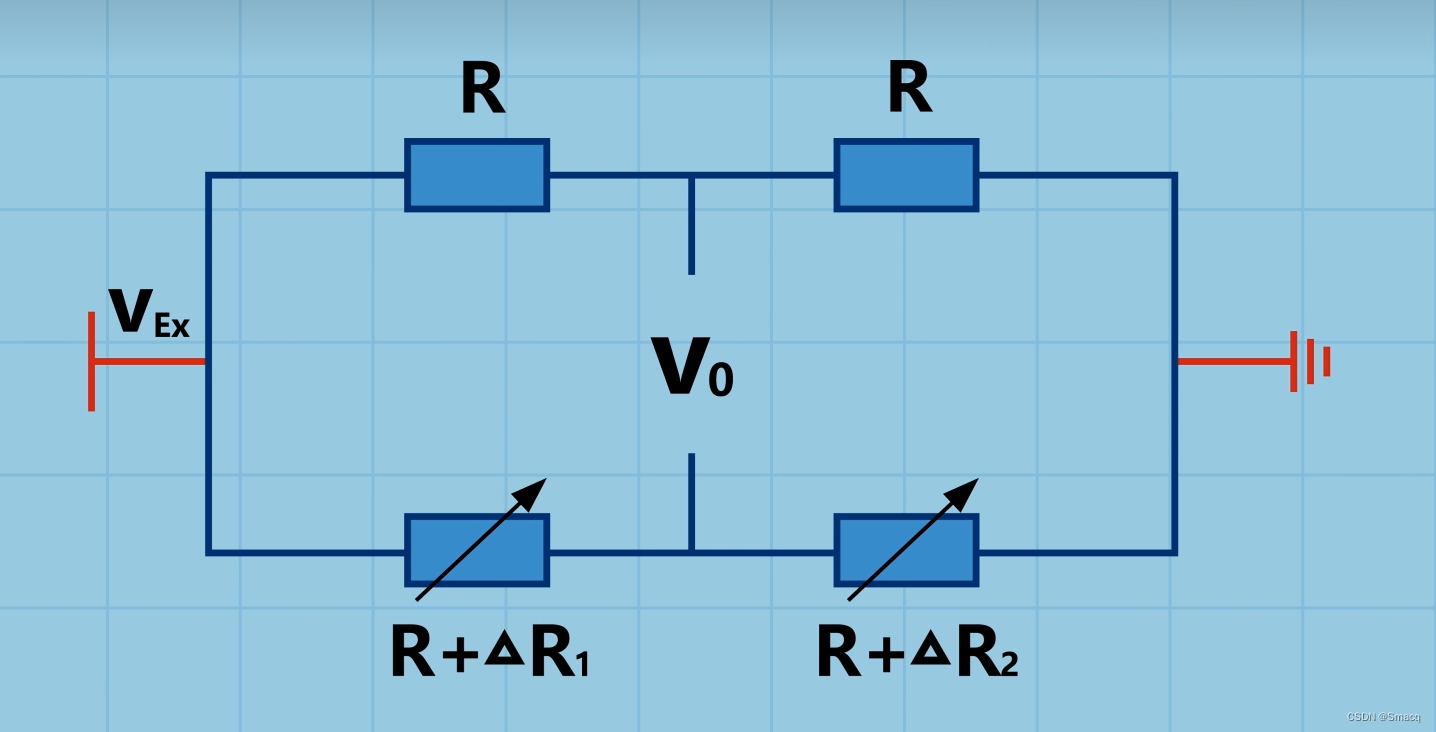

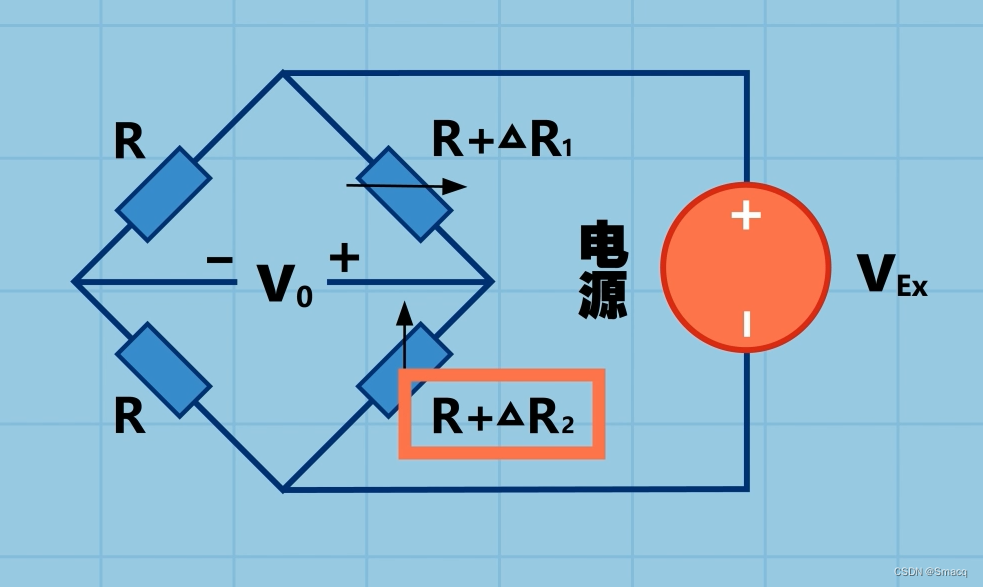

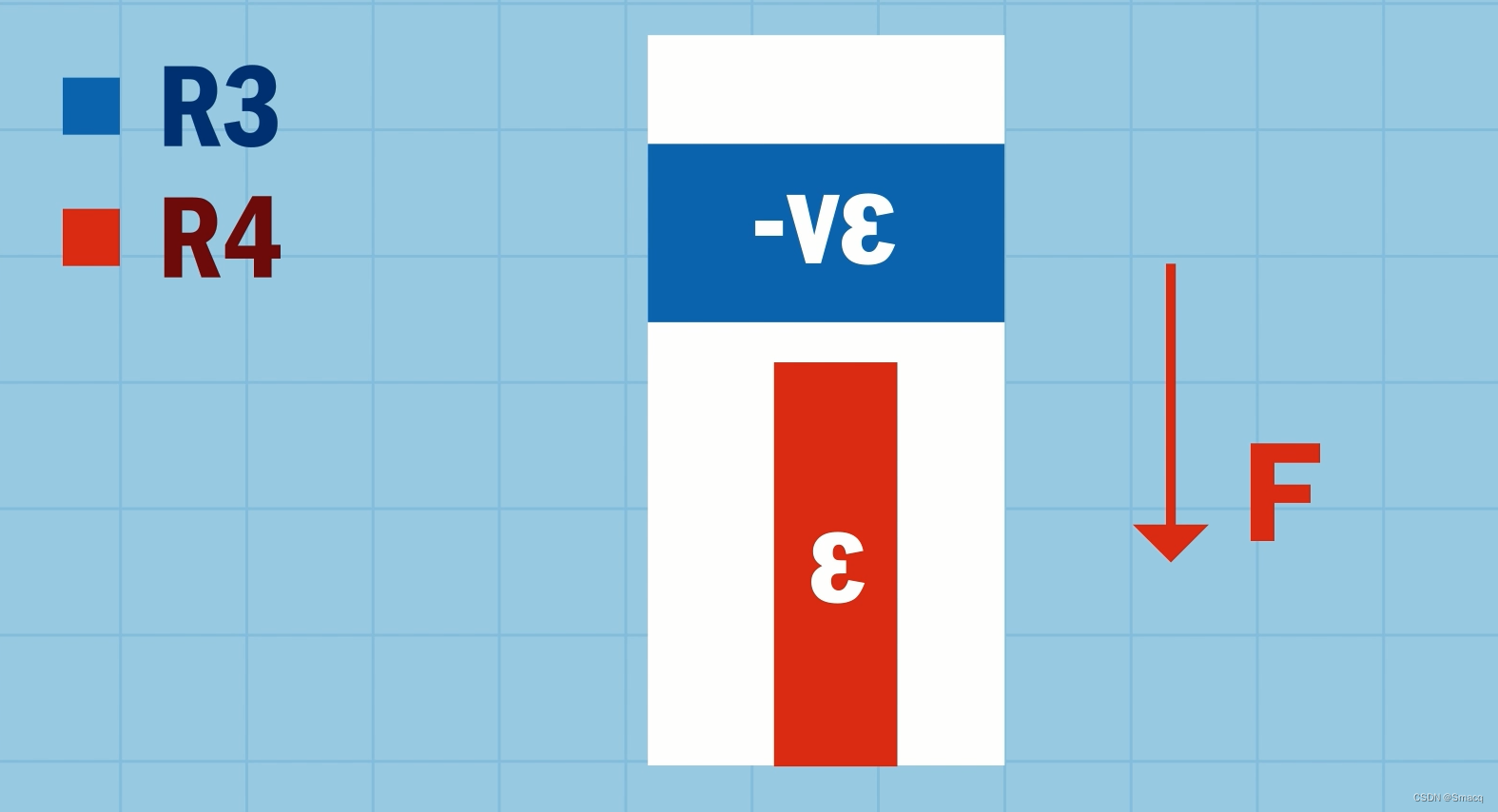

惠斯通电桥是由四个电阻，R1、R2、R3、R4顺序连接形成的一个环形电路。环形电路的对角接入一个直流电源作为激励，另一个对角接入负载，它的四
