【电路】电路与电子技术基础 课堂笔记 第2章 电阻电路的一般分析方法

2.1 电阻的串联和并联

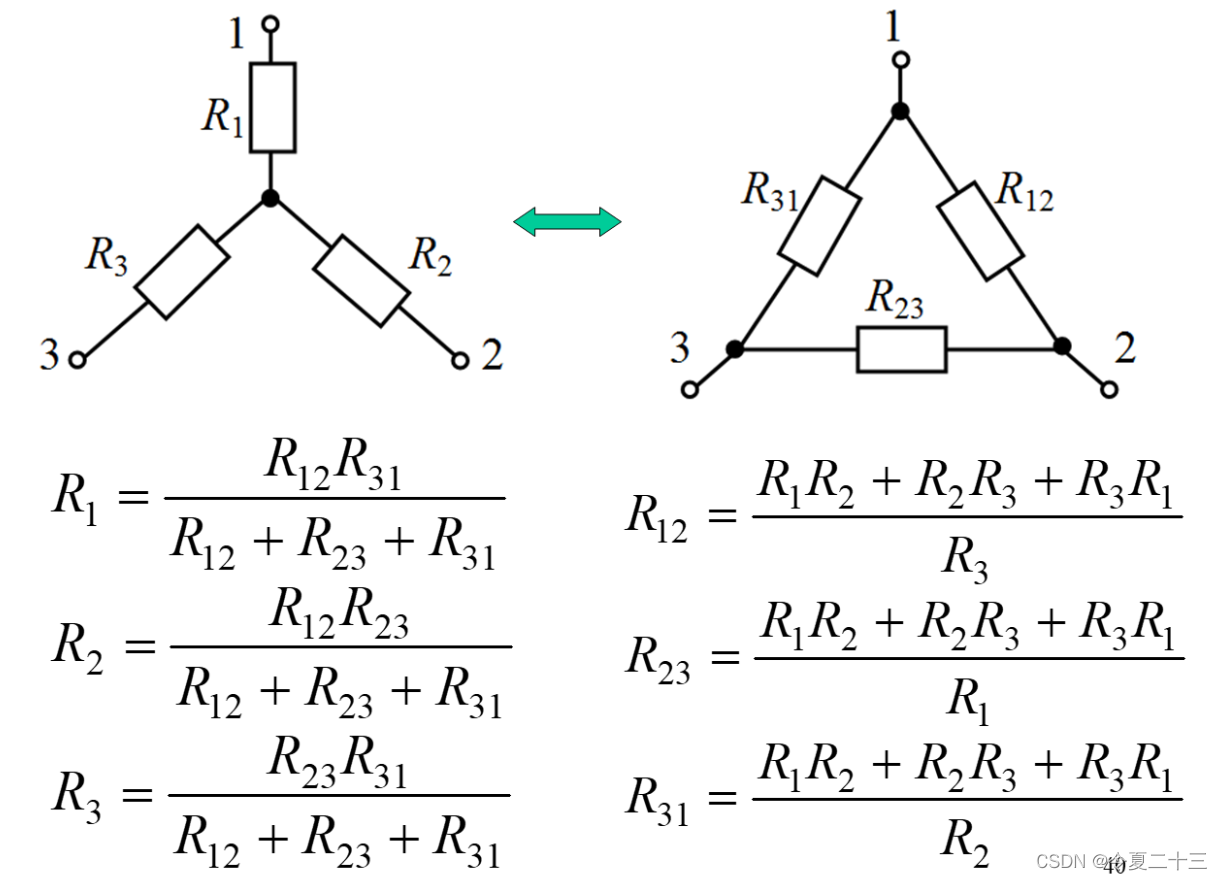

2.1.3 电阻的 Y - Δ 等效变换

 2.2 电阻电路功率及负载获得最大功率的条件

一个实际的电源所产生的功率包括：

• 电源内阻消耗的功率
• 负载（外电阻）消耗的功率

出于对能源利用率的考虑，我们希望负载消耗的功率越大越好；

当电源内阻和外电阻相等时，负载获得最大功率。

2.3 电路中各点电位的计算

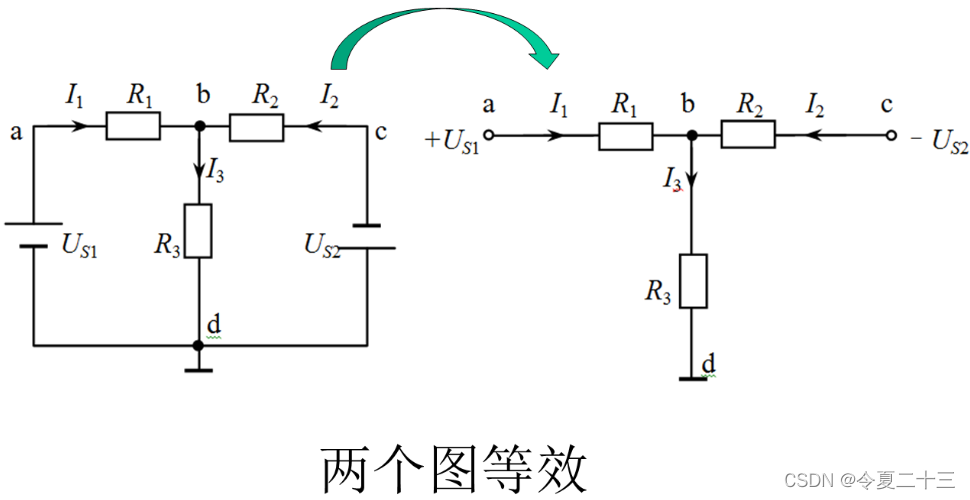

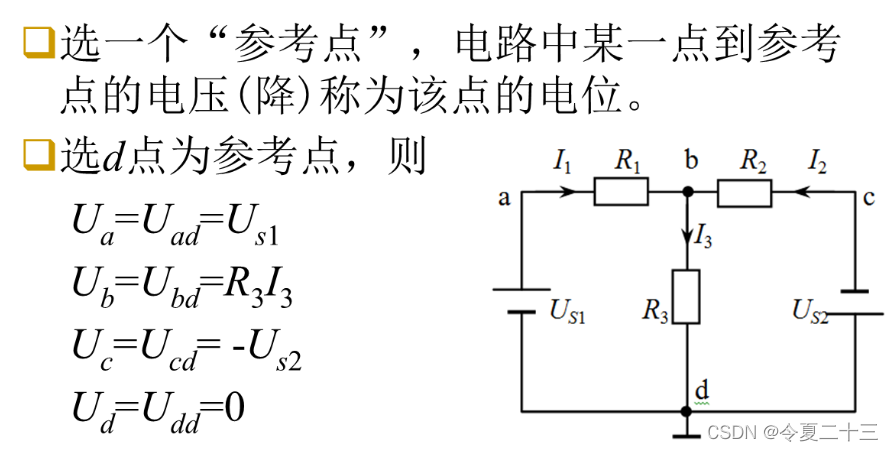

 电位虽然只是对电路上的一个点而言，但其实是两点间的电位差（电压），

参考点为零点电位，参考点变化，其他各点电位随之变化。

注意：在有电源的断路中求点电压，只能根据电源电压的升降来计算。

2.4 应用基尔霍夫定律计算线性网络

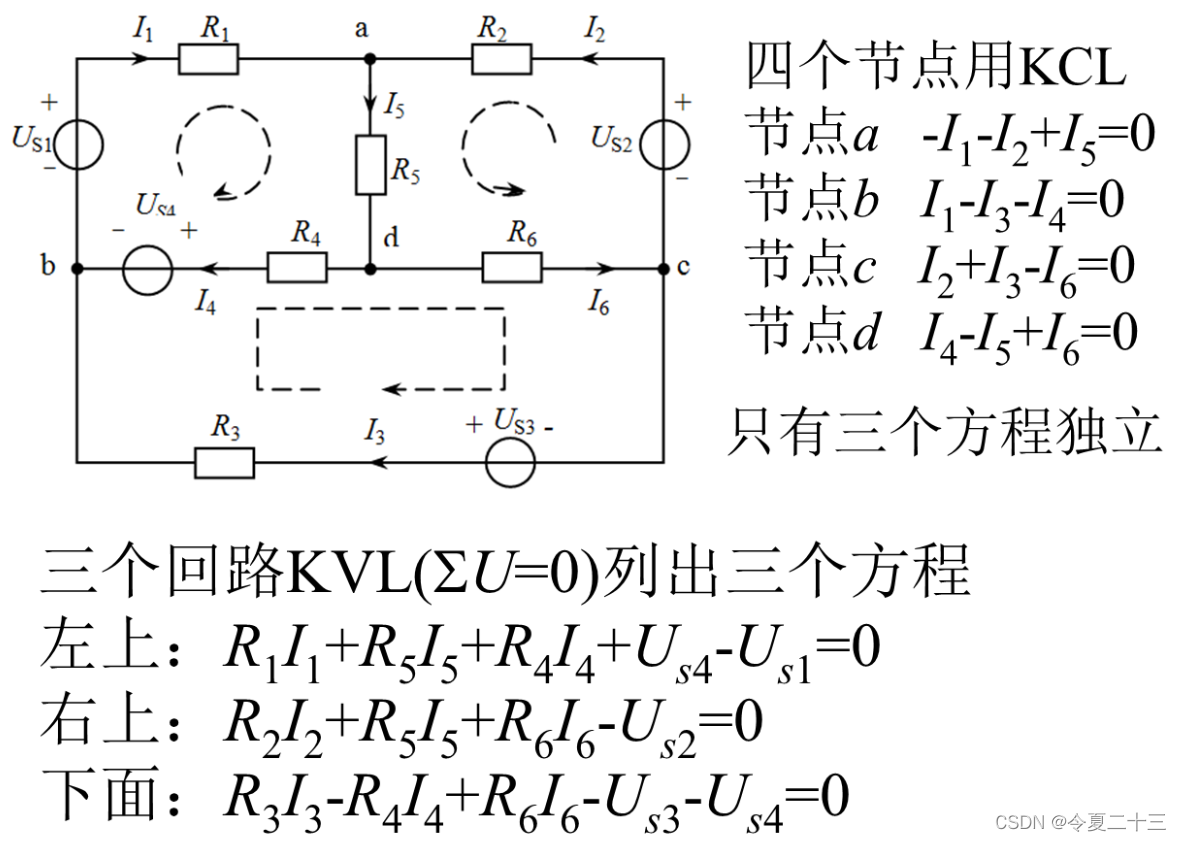

这个方法适用于求解支路电流，通过使用KCL和KVL，可以解出所有支路的电流，但如果支路过多，这个方法会显得很繁琐。

就是对电路使用KCL和KVL。有几个节点，就列几个KCL方程；有几个回路，就列几个KVL方程。

 2.5 网孔分析法

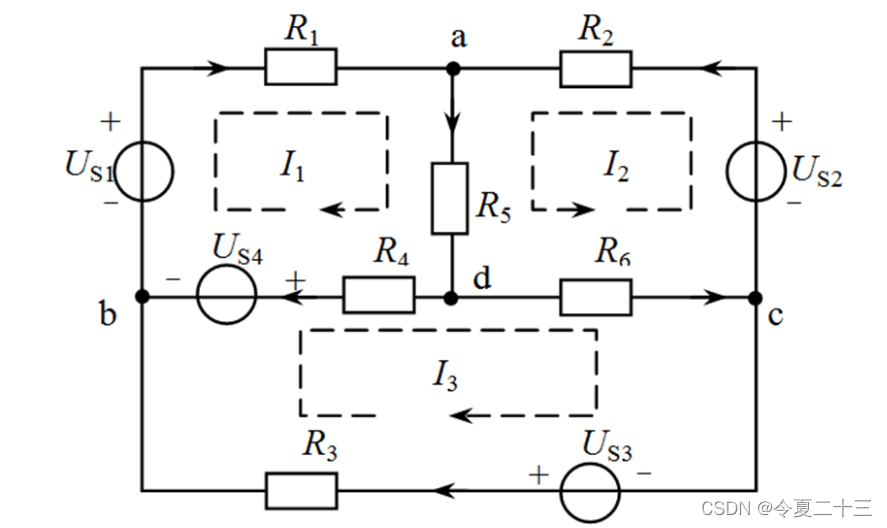

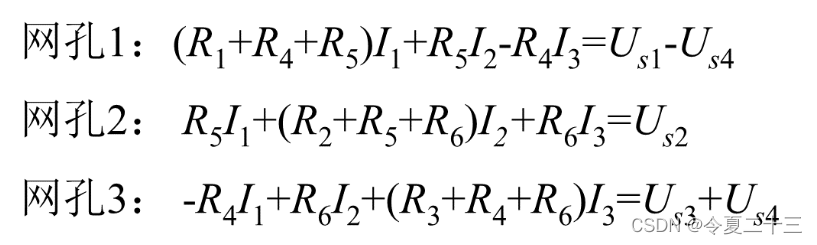

每个网孔都有自己的电流，预先设置好各个电流的参考方向，然后对每个网孔列一个等式，等式左边是IR，右边是U，要注意方向。



 对每个网孔来说，自电阻取正，互电阻看两个网孔的电流参考方向，若相同则取正，相反则取负。

电源内部来看，参考电流由负极流向正极，则为电压升，取正；参考电流由正极流向负极，则为电压降，取负。

2.6 节点分析法

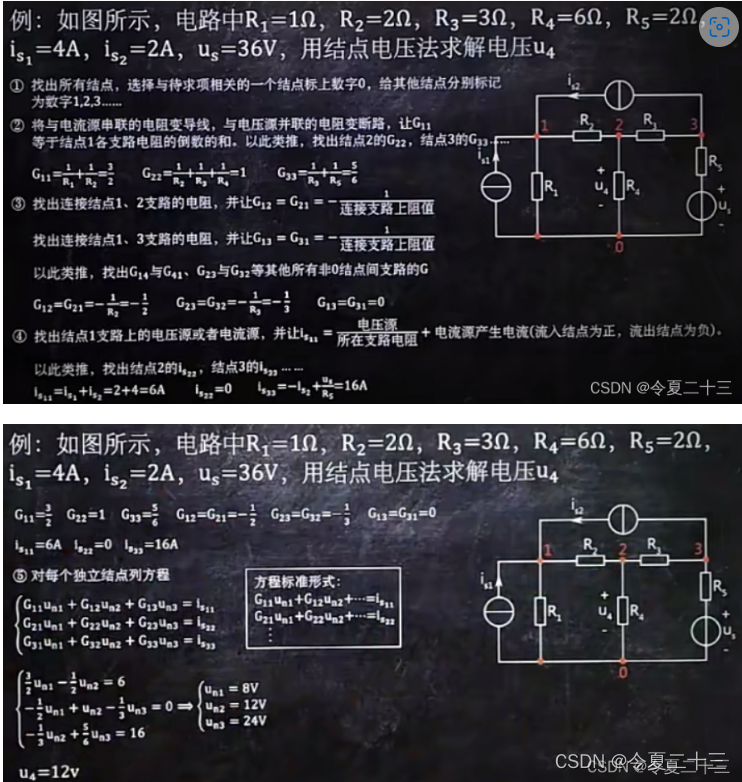

我们的目标是列出求解节点电压的方程组。需要我们求的量是电导G和节点电流I。

求G时，观察连接这个节点的电路，将电路上与电流源并联的电阻变导线，与电压源串联的电阻变断路，再将剩余的电阻的电导加起来，得到该节点的电导；这是自电导，互电导就是连接两个节点的支路上的电导，注意自电导取正，互电导取负。

求I时，专找连接该节点的有电源的电路，节点电流就是电压源/所在支路电阻+电流源产生的电流，流入取正，流出取负。

弥尔曼定理就是只有一个节点的节点分析法，要注意把电路中的电压源转化成电流源，用以求出等式左边的电流。
