技巧分享| 如何在工程图中编辑引线下方的数值

在使用标注时有时需要标注引线下方，比如自定义的孔标注或者其他标注需要。

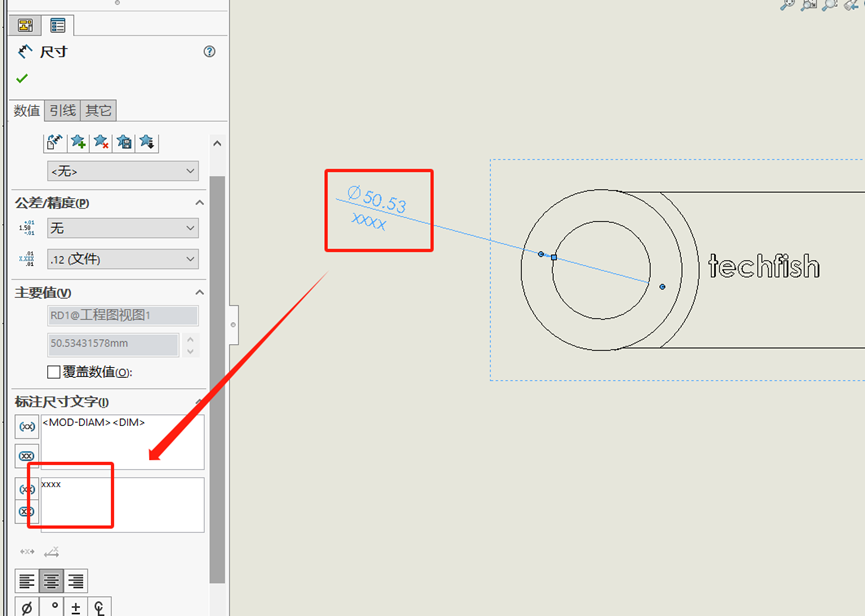

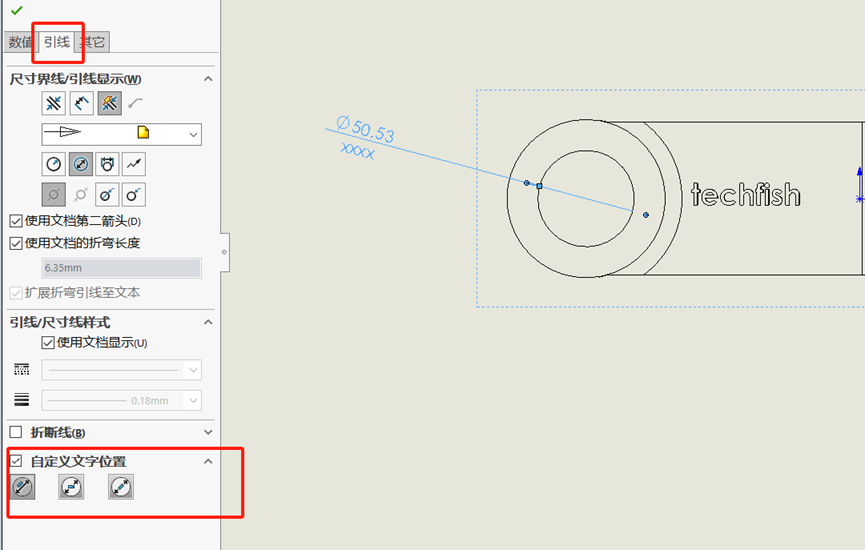

我们可以在这里输入数值，下方方框就会自动出现在引线下方。需要注意的是，这里仅仅支持这一种标注形式，如果是其他标注形式则无法进行，可以通过下图更改。

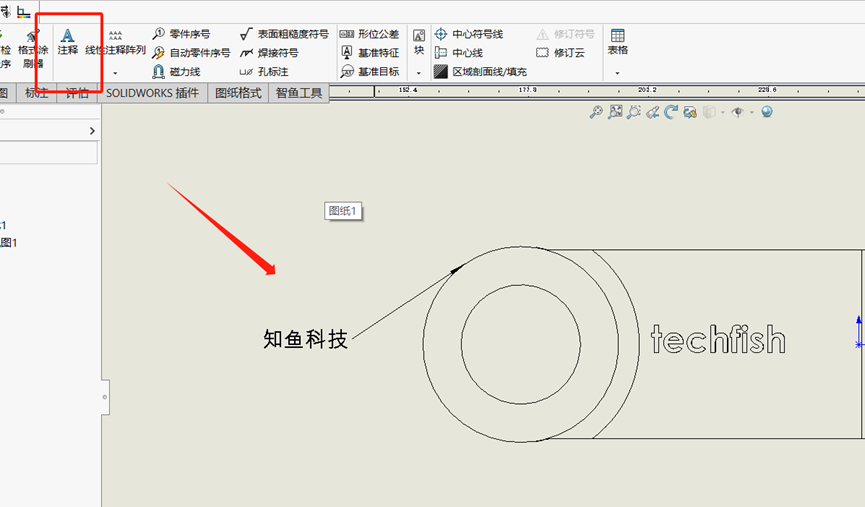

我们还可以通过添加注释的方式来满足标注需求。

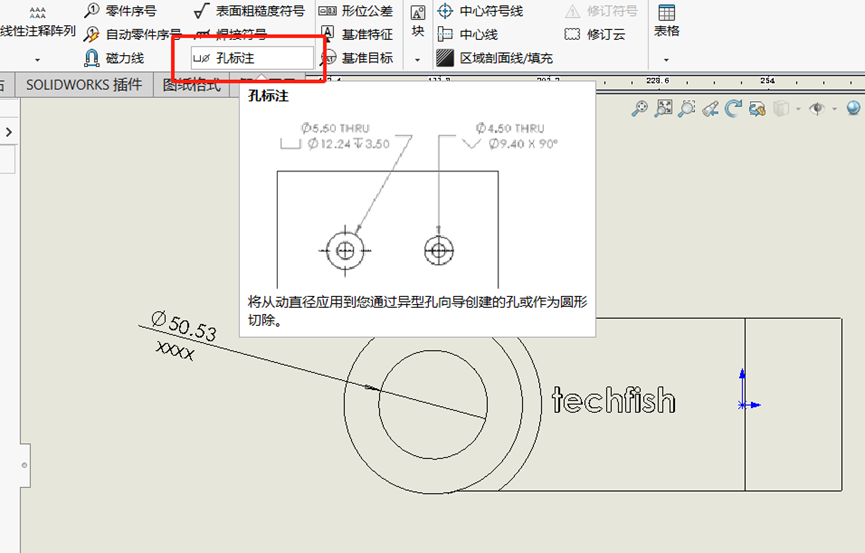

您也可以在工程视图中添加“孔标注”

要添加孔标注：

1.单击孔标注

（“注解”工具栏），或单击插入 > 注解 > 孔标注。

指针变为

。

2.单击孔的边线，然后单击图形区域来放置孔标注。

孔标注被插入，尺寸PropertyManager 出现。标注包含一直径符号

和孔直径的尺寸。如果孔的深度已知，标注将也包含深度符号  和深度的尺寸。如果孔是在异型孔向导中生成的，标注包含额外的信息（如锥形沉头孔的尺寸或孔实例数）。

3.在尺寸 PropertyManager中编辑标注。

您可以指定精度，选择箭头样式，或添加文字。然而，您应保留孔大小和类型的尺寸或符号。

如果孔是由异型孔向导所生成的，您也可以单击尺寸PropertyManager 中的标注变量访问标注变量清单以插入到孔标注中。

如果您将孔标注附加到 ANSI 英寸标准中的螺纹孔而当前的工程图单位为毫米，钻孔直径和孔深度将以 mm 报告，但螺纹线说明将保留 ANSI 英寸大小规定。您可用标注变量对话框中的其它变量来替换螺纹线说明。

4.重复步骤 2 到 4 来插入额外的孔标注，然后单击 。

您可通过右键单击尺寸然后单击显示选项，然后单击以下选项之一：显示为直径、显示为半径、显示为线性、显示括号或显示为审查。

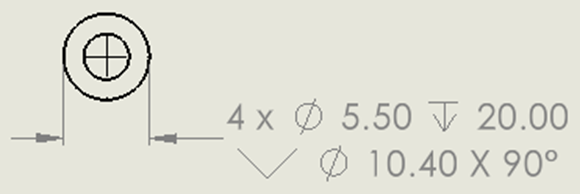

显示选项 > 显示为线性
