想象一个场景——你在手机里上传一张工程图、几段合同文本和一张含有关键参数的表格，你的助手不光能读懂文字，还能把图像里的表格结构化、把图中文字和图像内容联系起来，最终回答“这份合同在第几页出现了 X 条款，图中哪个区域对应该条款的参数？”这就是成熟的多模态 RAG（Retrieval-Augmented Generation）要达到的水平。本篇把实现这一目标的三个关键技术点讲清楚：CLIP 嵌入、多模态提示、工具调用。读完你会知道工程上该怎么做、为什么要这样做、以及常见坑怎么规避。

一、CLIP 嵌入：把图片和文本放进同一个“语义房间”

要点一句话： CLIP 通过对比学习把文本和图像映射到同一向量空间，支持跨模态检索与零样本推理，是多模态 RAG 的向量检索基础。

1、为什么需要它

传统检索系统把图片当作“不可直接检索”的对象，或者靠 OCR 先把图像变成文本再检索。CLIP 的厉害在于你可以直接把文本查询和图片做相似度比较——文本可以检索图片，图片也可以检索图片，适合场景检索、相似图片召回、以及对没有专门标签的新类别做零样本分类。

2、对比学习直观理解（用人脸解锁类比）

你不想为每台设备收集“不是这个人”的完整样本集；
对比学习的目标是学习一个共享嵌入空间：相同语义的（文本，图片）对在空间里靠得近，语义不匹配的对被拉远；

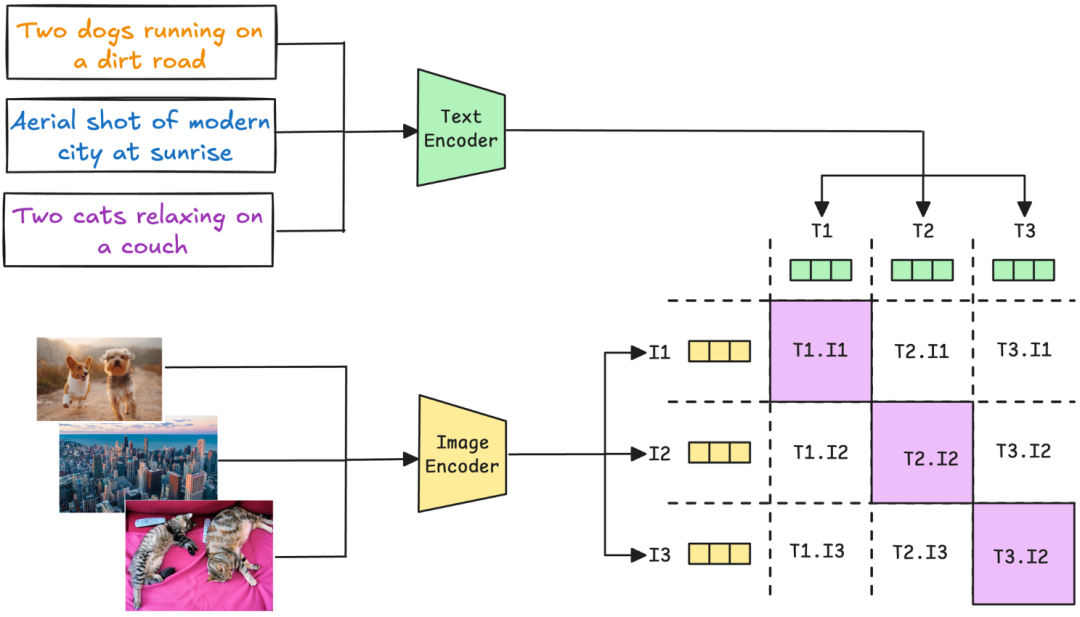

在实现上用的就是对比损失 / 暹罗结构（siamese-like 或双编码器），CLIP 在文本和图像上分别用独立编码器，然后通过对比目标把两个模态对齐。

3、工程实践（简短流程与代码示例）

流程：

准备文本-图片对数据集（或直接用公开预训练模型）。
用文本编码器和图像编码器分别生成嵌入。
归一化后计算相似度（例如余弦相似度），用于检索或排序。
将图像嵌入进向量数据库（FAISS、Milvus、Weaviate 等），用于 RAG 的检索阶段。

简短示例（Hugging Face + PyTorch）：

4、常见工程细节与建议

若数据量大，优先使用预训练 CLIP 并做少量领域微调（contrastive fine-tuning）。
嵌入维度/归一化影响检索质量：务必把所有向量做 L2 归一化再做余弦相似度。
对图像检索：构建索引时做批量向量化并用 ANN 索引（HNSW、IVF+PQ）以保证响应速度。
对中文场景：选择支持中文文本编码的 CLIP 变体或在中文数据上做对比微调。

二、多模态提示：不仅仅是“在文本里夹张图片”

要点一句话：多模态提示把图片、表格、文本、视频等一并当作模型输入，借助“上下文 + 角色 + 历史对话”让模型基于多源信息推理与生成。

1、什么是多模态提示

传统提示是纯文本指令；多模态提示允许你在 prompt 里直接提供图片（或图片的表征）、表格片段、结构化 JSON 等，从而让 LLM 在回答时参考这些额外的上下文。例如给 AI 一个工程图 + 问题，模型应该把图中关键信息读出来并把它和合同文本关联起来。

2、工程方式（以 Ollama / 本地 LLM 为例）

把图片以文件或预处理后的描述（如 OCR 或图像嵌入）附在对话上下文里；
对话历史采用结构化消息（system/user/assistant 三角色）来维护上下文；
如果模型支持原生视觉输入（如 Llama-vision），可直接把图片传给模型；否则把 OCR 或 CLIP embedding + 简短视觉描述作为 prompt 的一部分。

示例（伪代码）：

messages = [
{"role":"system","content":"你是一位负责解析文档和图像的助理。"},
{"role":"user","content":"下面是一个工程图（images: ['diagram.png']）和合同文本，请找出图中B区域对应的合同条款。"}
]
response = ollama.chat(model="llama3.2-vision", messages=messages, images=["diagram.png"])

3、多模态提示的实践建议

优先结构化：对于表格和表单，先用 OCR/表格解析库把它转成结构化 JSON，再把 JSON 摘要放进 prompt。
分步提示（chain-of-thought 的工程化变体）：先让模型做“观察阶段”（列出图片里可见元素），再让模型做“对齐阶段”（把观察到的元素与文本检索结果对齐），最后输出结论。分步更稳，便于插入工具调用。
避免把全部像素塞进 prompt：直接传 raw image 并非总是最稳妥，很多工程上更可靠的做法是先做视觉预处理（OCR、分割、检测、CLIP embedding），再把摘要/嵌入传给 LLM。

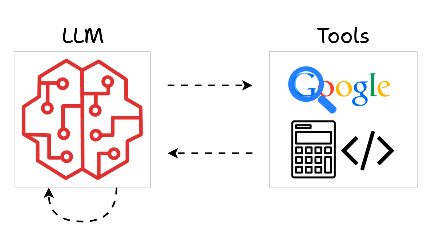

三、工具调用：让模型像“协调者”而不是万能魔法师

要点一句话：工具调用把外部能力（OCR、表格解析器、财务接口、实时数据）作为可调用函数，使模型在需要时下沉到专门工具获取高精度结果，然后再整合为自然语言输出。

1、为什么要用工具调用

LLM 本身擅长“模糊推理”和“生成文本”，但对精确计算、实时数据、或结构化解析并不可靠。通过工具调用，模型只负责判断何时以及如何调用工具，工具负责做精确工作，两者协同能显著提升工程可靠性与可解释性。

2、基本模式

模型在推理过程中决定需要外部数据或精确处理，返回一个“工具调用请求”，包含要调用的函数名与参数。
后端接收请求，调用相应工具（OCR、yfinance、表格解析器等）。
把工具结果反馈回模型，模型基于结果生成最终答案或继续下一步操作。

示例（股票价格检索的工程化流程）：

# 工具端：获取股票价格
def get_stock_price(ticker):
import yfinance as yf
return yf.Ticker(ticker).history(period="1d")["Close"].iloc[-1]
# 模型端返回：
# tool_call = {"name":"get_stock_price","args":{"ticker":"AAPL"}}
# 后端执行 get_stock_price 并把结果回填给模型，然后模型生成自然语言回复。

3、工程要点与陷阱

工具接口必须具有稳定的输入/输出 schema，便于模型自动构造参数与解析返回值。
权限与安全：对能改变外部状态的工具（写数据库、调用交易接口）要做严格权限控制与审计。
超时与降级：工具可能不可用，设计降级路径（比如缓存结果或返回“当前不可用，请稍后重试”的可解释响应）。
可解释性：把每次工具调用、参数和返回日志记录下来，便于事后审计和错误排查。

四、把三者串联起来——多模态 RAG 的工程模板

一个成熟的多模态 RAG 系统，需要把上面三者在流水线里串联：

数据接入层：图片/PDF/表格/数据库 → OCR、表格解析、图像检测 → 结构化文本 + 图像切片 + CLIP 嵌入入库。
向量检索层：文本向量（text-encoder）+ 图像向量（CLIP image-encoder）存入向量索引，支持跨模态检索（text→image, image→text）。
检索增强生成（RAG）层：检索到的片段（文本/图像/表格片段）作为 prompt 的上下文供多模态 LLM 使用；在必要时触发工具调用完成精确计算或结构化解析。
交互层：支持多轮对话历史、角色设定（system/user/assistant），并将多模态输入以最合适的形式提供给模型（raw image 或 embedding+summary）。

五、工程实战

初期优先使用预训练 CLIP + 现成 LLM（有视觉输入能力的模型），先把流程跑通，再做领域微调。
对于中文和行业术语，优先做小规模对比微调（contrastive fine-tuning）以提升召回质量。
把OCR/表格解析当作“必须环节”，不要完全依赖模型直接从像素里读文本。
设计好工具 schema 和错误降级策略，这是工程可用性的关键。
日志与度量：记录检索召回质量、工具调用成功率、用户满意度（或人工打标），用于持续迭代。

多模态 RAG 并不是把“所有东西都丢给大模型”那么简单，而是把强检索（CLIP + 向量库）+ 精处理（工具）+ 强推理（多模态 LLM）三者恰当地编排在一起。工程的艺术在于：把每个模块用它最擅长的方式实现，并用清晰的接口把它们串联成一条可靠的流水线。
