使用4个1N4148二极管对485芯片MAX3485的AB通讯线路进行保护的实用RS485电路

易板

已于 2024-05-31 21:38:10 修改

阅读量2.4k

点赞数 12

分类专栏：实用电路文章标签：嵌入式硬件硬件工程

于 2024-03-15 16:03:14 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/USALCD/article/details/136741893

版权

本文详细介绍了如何使用1N4148和BAV99二极管以及TVS对MAX3485RS485芯片进行保护，探讨了不同保护方法的成本效益，并讨论了电路特点、应用场合和端口防护措施。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实用RS485电路2-3

使用TVS进行保护的请访问下行链接。
MAX3485实用RS485接口电路10Mbps256节点支持3V-5V

文章目录

实用RS485电路2-3
前言
一、使用4个1N4148二极管对485芯片保护
二、使用2个BAV99二极管对485芯片保护
三、电路说明
四、关于电路图

前言

提示：陆续提供实用电路并提供LCEDA格式原理图，之前发布的实用RS485电路，485芯片的端口保护使用了TVS，相对来说TVS的价格会高些，部分产品可以使用二极管来替代TVS，当A和B端口电压高于485芯片的电源电压+二极管导通电压，或低于485芯片的地电压减二极管的导通电压时，这些脉冲电压或者说干扰将被泄放到电源或地，起到一定的防护作用。有米的还是建议使用TVS，甚至加上防雷管。TVS和防雷管的防护等级也非常多，根据要求选择合适的电压和功率。

`

一、使用4个1N4148二极管对485芯片保护

实用RS485电路2

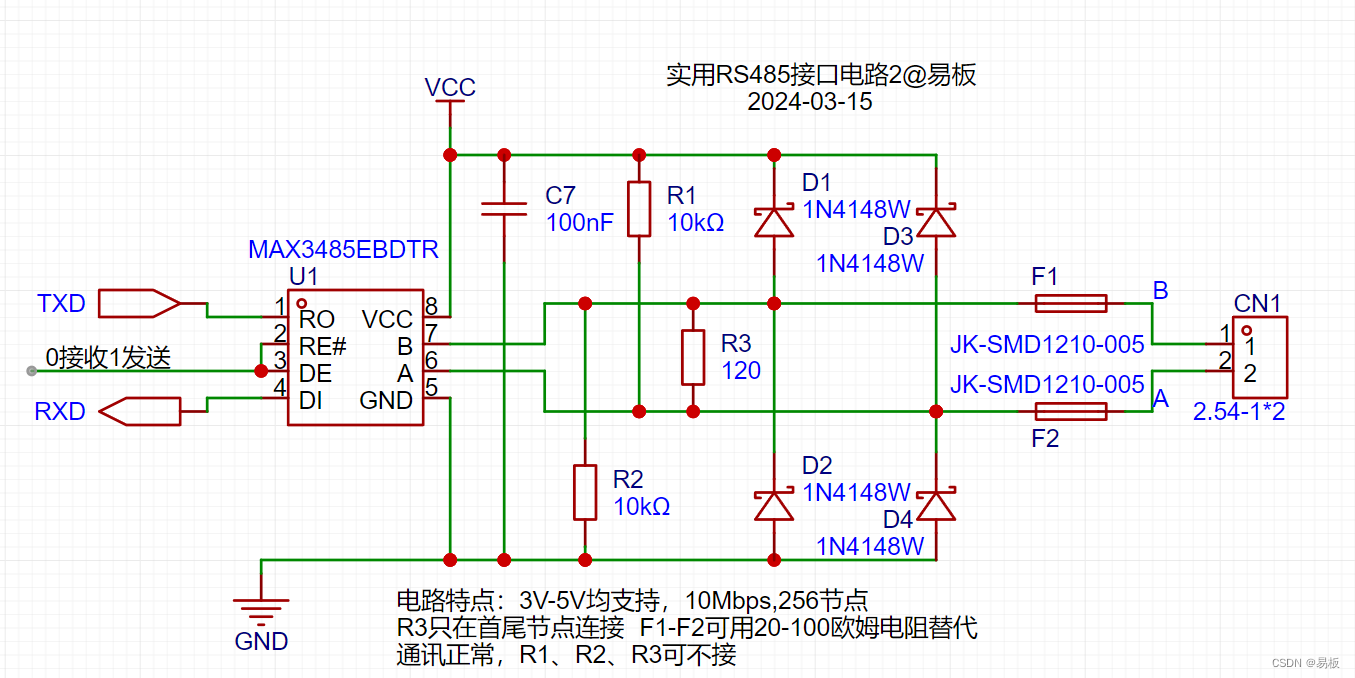

使用4个1N4148二极管对485芯片保护

二、使用2个BAV99二极管对485芯片保护
