栅极驱动芯片EG2132

做电源、电机驱动等都离不开栅极专用驱动集成电路，PWM驱动的情况下，用IO直接驱动大功率的MOSFET或IGBT，管子损耗会比较大，且频率可能上不去，那么就要使用专门的驱动芯片。
推荐原因：半桥驱动能力强、电路简单、批量价格0.39元，香不香？另外HIN/LIN分开驱动，在某些情况下，驱动更灵活。

电路简单

EG2132电路图

特点

高端悬浮自举电源设计，耐压可达 300V
适应 5V、3.3V 输入电压
最高频率支持 500KHZ
输出电流能力 IO+/- 1.0A/1.5A
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN 输入通道高电平有效，控制高端 HO 输出
LIN 输入通道高电平有效，控制低端 LO 输出
封装形式：SOP8

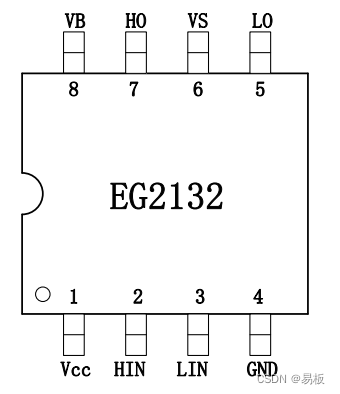

EG2132引脚定义

EG2132引脚定义

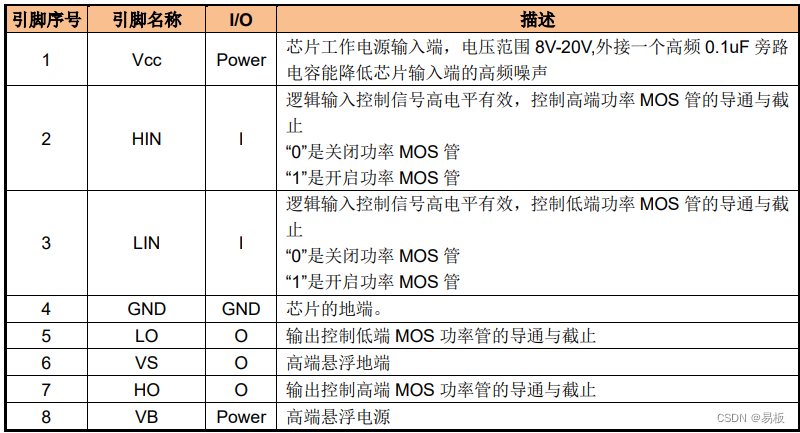

引脚描述

EG2132引脚描述
