什么是LDO以及电源降压用多种封装LDO低压差线性稳压器选型指南

什么是LDO

英文Low Dropout Regulaor的缩写LDO，指在输出额定电压的情况下，输入电压和输出电压的差值较小，在1V左右，和传统78XX稳压器不同，78XX一般需要在2V以上。

662K

662K是一款常用的SOT23封装3.3V输出LDO稳压器，参照图3左上角，第一个6指XC6206P,第二个6指输出电压在3.1-6V，第3位的2代表输出电压3.3V。XC6206为典型型号之一，有多款兼容型号，压降100-960mV，输出电流0.2-0.3A，少部分型号可达0.5A。输入电压较低，一般6V-8V。
其他常用的LDO参考图4表格，列出了较常使用的多种封装LDO，其中78L05用于和LDO比较压降。
AMS1117详细介绍及LDO的使用注意事项请参考下面链接：
1A低压差线性稳压器LDO稳压芯片AMS1117介绍和实用电路及使用注意事项

图1 662K丝印

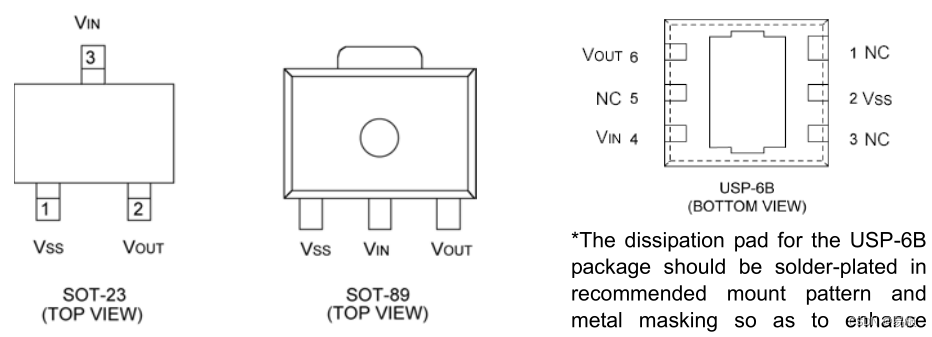

XC6206封装和引脚定义

图2 封装和引
