1A低压差线性稳压器LDO稳压芯片AMS1117介绍和实用电路及使用注意事项

AMS1117外形

图1 SOT223封装AMS1117外形图

最大允许功耗与环境温度图

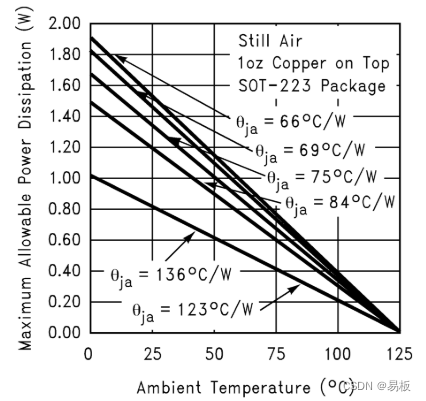

图2 SOT-223封装的最大允许功耗与环境温度间的关系

AMS1117使用

从图2最下一条曲线可以看出，0°C时最大允许功耗为1W,每25°C降低0.2W，到100°C时，最大允许功耗只有0°C的20%。
AMS1117最高工作电压15V，必须是在小电流的情况下，即使12V转5V，大电流情况下，发热量惊人，
AMS1117属于LDO的一种，压降1.2V左右，因其与传统的稳压芯片相比，压差是较小的，传统稳压芯片如78XX，其压差一般在2V以上。
AMS1117输出电压有多种，其中尾缀ADJ型为输出电压可连续调整，从1.25V起。
对于初学者，看到芯片参数最高工作电压15V和输出电流1A，以为芯片可以达到这个参数，实际这个是有条件限制的，更不可能同时达到。
芯片只有3个引脚，使用比较简单，如果你发现芯片非常的烫手（电流较大时，不要用手直接触摸芯片，否则将会烫伤），那么就说明设计存在问题，我们应该尽量让芯片的温度，在室温25度的情况下，芯片温升控制在20度内为宜。

最大允许功耗：

最大允许功耗是与结温TJ(max)、热阻RθJA 和 环境温度TA 相关的函数。任何环境温度下的最大允许功耗为 PD = (TJ(max)–TA)/RθJA。所有数字均适用于直接焊接到 PCB 的封装，超过最大允许功耗会导致芯片温度过高，稳压器因此会进入到过热切断状态。不同封装类型的结对空热阻是不同的，由封装决定。

芯片自身损耗的近似简化计算:<
