【沁恒WCH CH32V307V-R1开发板两路ADC读取实验】

原创 于 2023-02-09 05:00:00 发布 · 3k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

【沁恒WCH CH32V307V-R1开发板两路ADC读取实验】

在这里插入图片描述

1. 前言

  • ADC 模块包含 2 个 12 位的逐次逼近型的模拟数字转换器，最高 14MHz 的输入时钟。支持 16 个
    外部通道和 2 个内部信号源采样源。可完成通道的单次转换、连续转换，通道间自动扫描模式、间
    断模式、外部触发模式、双重采样等功能。可以通过模拟看门狗功能监测通道电压是否在阈值范围
    内，本次实验采用两路各一通道的ADC间隔采样，然后打印输出采样值，熟悉STM32开发用易上手配置。✨✨✨
  • 比赛详情官网：https://www.wch.cn/RISC-V-MCU-competition/#/?indexFromSubmit=0

这是使用MounRiver Studio开发的项目，支持在RISC-V核心基础硬件CH32V307评估板上使用带有msh Shell的RTOS快速原型。

MCU：CH32V307VCT6，主频 144MHz，FLASH和RAM可配置
l 12 位分辨率
l 支持 16 个外部通道和 2 个内部信号源采样
l 多通道的多种采样转换方式：单次、连续、扫描、触发、间断等
l 数据对齐模式：左对齐、右对齐
l 采样时间可按通道分别编程
l 规则转换和注入转换均支持外部触发
l 模拟看门狗监测通道电压，自校准功能
l 双重模式
l ADC 通道输入范围：0≤VIN≤VDDA
l 输入增益可调，可实现小信号放大采样

在这里插入图片描述

首先，应安装 CH32V307 评估板的驱动程序，打开设备管理器查看USB 端口和外部接口已准备就绪。
在这里插入图片描述

2. 软件配置

2.1 安装MounRiver Studio

环境搭建教程：https://blog.csdn.net/VOR234/article/details/128932474

在这里插入图片描述

3. ADC项目测试

3.1 打开ADC工程

评估板说明及参考例程：https://www.wch.cn/downloads/CH32V307EVT_ZIP.html
在这里插入图片描述

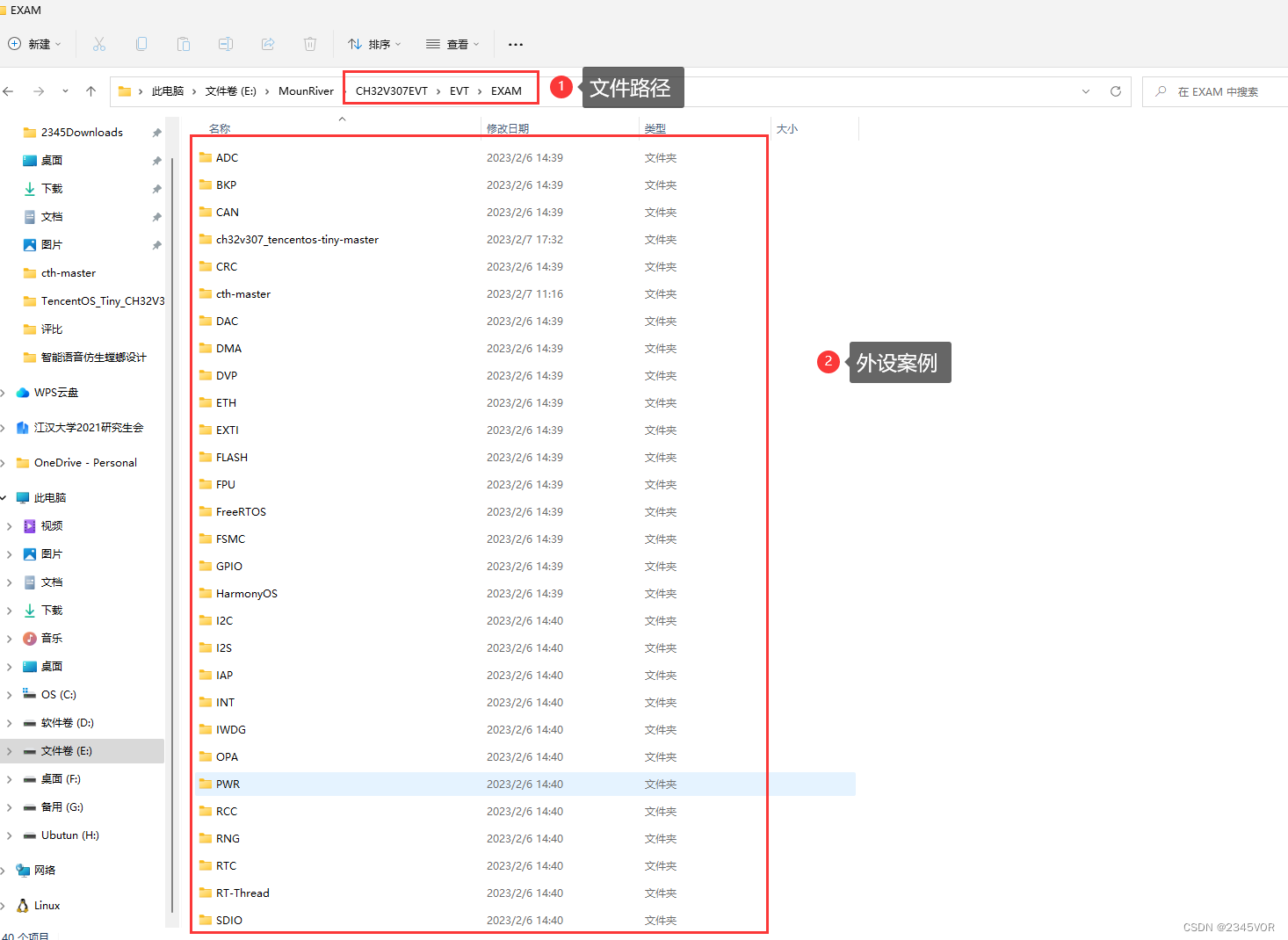

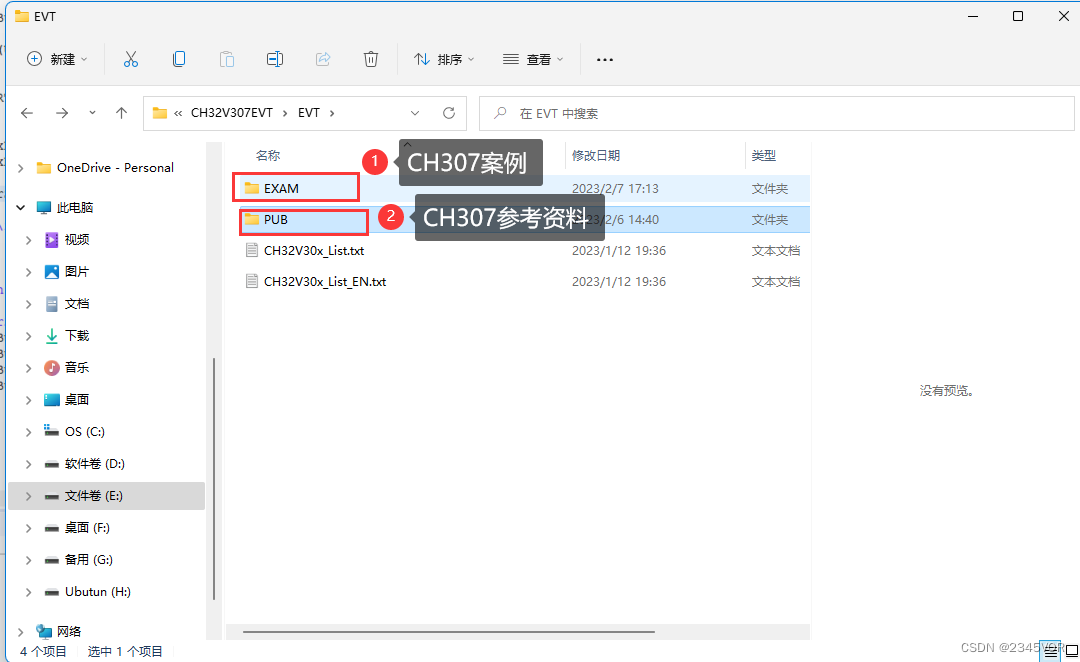

进入EXAM目录，就有对应的外设教程
在这里插入图片描述

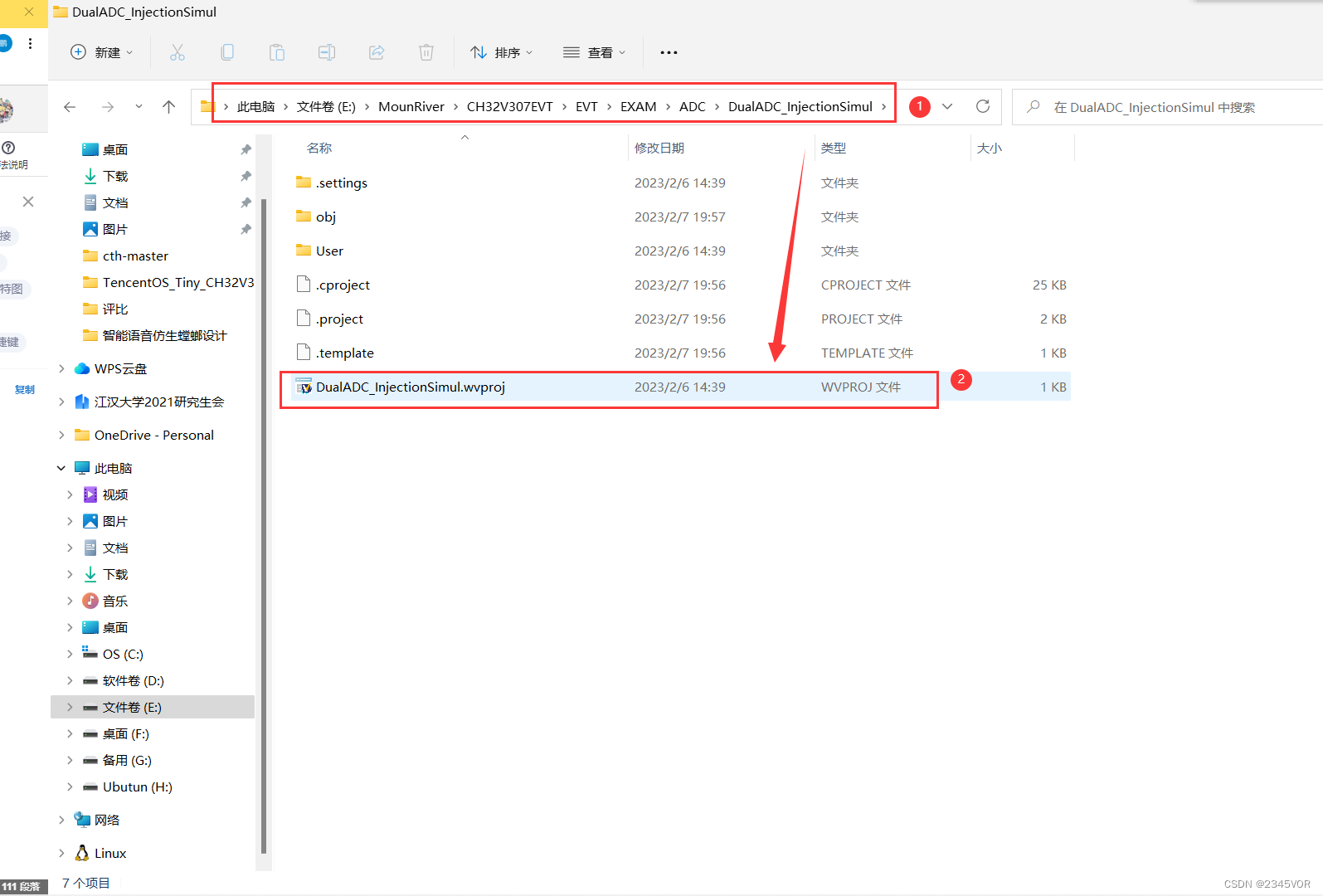

进入DualADC_InjectionSimul文件下，双击DualADC_InjectionSimul.wvproj,

在这里插入图片描述

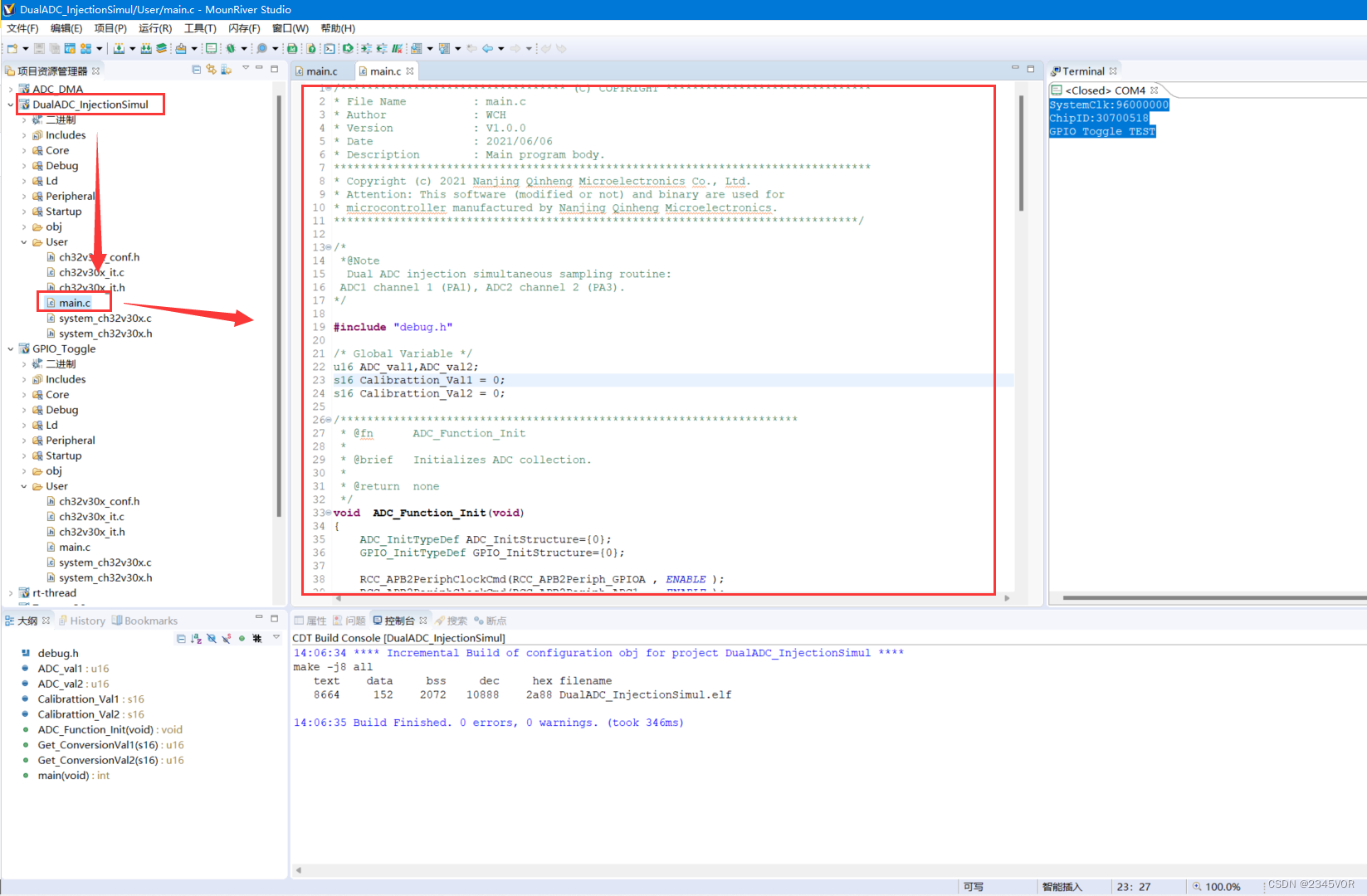

打开项目工程如下，main.c在user文件夹下
在这里插入图片描述

main.c

/********************************** (C) COPYRIGHT *******************************
* File Name          : main.c
* Author             : WCH
* Version            : V1.0.0
* Date               : 2021/06/06
* Description        : Main program body.
*********************************************************************************
* Copyright (c) 2021 Nanjing Qinheng Microelectronics Co., Ltd.
* Attention: This software (modified or not) and binary are used for
* microcontroller manufactured by Nanjing Qinheng Microelectronics.
*******************************************************************************/

/*
 *@Note
  Dual ADC injection simultaneous sampling routine:
 ADC1 channel 1 (PA1), ADC2 channel 2 (PA3).
*/

#include "debug.h"

/* Global Variable */
u16 ADC_val1,ADC_val2;
s16 Calibrattion_Val1 = 0;
s16 Calibrattion_Val2 = 0;

/*********************************************************************
 * @fn      ADC_Function_Init
 *
 * @brief   Initializes ADC collection.
 *
 * @return  none
 */
void  ADC_Function_Init(void)
{
    ADC_InitTypeDef ADC_InitStructure={0};
    GPIO_InitTypeDef GPIO_InitStructure={0};

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE );
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1  , ENABLE );
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC2  , ENABLE );
    RCC_ADCCLKConfig(RCC_PCLK2_Div8);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 |GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    ADC_DeInit(ADC1);
    ADC_DeInit(ADC2);

    ADC_InitStructure.ADC_Mode = ADC_Mode_InjecSimult;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigInjecConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_InitStructure.ADC_OutputBuffer = ADC_OutputBuffer_Disable;
    ADC_InitStructure.ADC_Pga = ADC_Pga_1;

    ADC_Init(ADC1, &ADC_InitStructure);

    ADC_InjectedSequencerLengthConfig(ADC1, 1);
    ADC_InjectedChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_239Cycles5 );

    ADC_DMACmd(ADC1, ENABLE);
    ADC_Cmd(ADC1, ENABLE);

    ADC_BufferCmd(ADC1, DISABLE);   //disable buffer
    ADC_ResetCalibration(ADC1);
    while(ADC_GetResetCalibrationStatus(ADC1));
    ADC_StartCalibration(ADC1);
    while(ADC_GetCalibrationStatus(ADC1));
	Calibrattion_Val1 = Get_CalibrationValue(ADC1);

    ADC_Init(ADC2, &ADC_InitStructure);
    ADC_InjectedSequencerLengthConfig(ADC2, 1);
    ADC_InjectedChannelConfig(ADC2, ADC_Channel_3, 1, ADC_SampleTime_239Cycles5 );

    ADC_SoftwareStartInjectedConvCmd(ADC2, ENABLE);
    ADC_Cmd(ADC2, ENABLE);

    ADC_BufferCmd(ADC2, DISABLE);   //disable buffer
    ADC_ResetCalibration(ADC2);
    while(ADC_GetResetCalibrationStatus(ADC2));
    ADC_StartCalibration(ADC2);
    while(ADC_GetCalibrationStatus(ADC2));
	Calibrattion_Val2 = Get_CalibrationValue(ADC2);

}

/*********************************************************************
 * @fn      Get_ConversionVal1
 *
 * @brief   Get Conversion Value.
 *
 * @param   val - Sampling value
 *
 * @return  val+Calibrattion_Val - Conversion Value.
 */
u16 Get_ConversionVal1(s16 val)
{
	if((val+Calibrattion_Val1)<0) return 0;
	if((Calibrattion_Val2+val)>4095||val==4095) return 4095;
	return (val+Calibrattion_Val1);
}

/*********************************************************************
 * @fn      Get_ConversionVal2
 *
 * @brief   Get Conversion Value.
 *
 * @param   val - Sampling value
 *
 * @return  val+Calibrattion_Val - Conversion Value.
 */
u16 Get_ConversionVal2(s16 val)
{
    if((val+Calibrattion_Val2)<0) return 0;
    if((Calibrattion_Val2+val)>4095||val==4095) return 4095;
    return (val+Calibrattion_Val2);
}

/*********************************************************************
 * @fn      main
 *
 * @brief   Main program.
 *
 * @return  none
 */
int main(void)
{
    USART_Printf_Init(115200);
	SystemCoreClockUpdate();
	Delay_Init();
	printf("SystemClk:%d\r\n",SystemCoreClock);
	printf( "ChipID:%08x\r\n", DBGMCU_GetCHIPID() );
	ADC_Function_Init();
	printf("CalibrattionValue1:%d\n", Calibrattion_Val1);
	printf("CalibrattionValue2:%d\n", Calibrattion_Val2);

	while(1)
	{
	    ADC_SoftwareStartInjectedConvCmd(ADC1, ENABLE);
        Delay_Ms(100);

        ADC_SoftwareStartInjectedConvCmd(ADC1, DISABLE);
        Delay_Ms(100);

        while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_JEOC ));
        ADC_val1 = ADC_GetInjectedConversionValue(ADC1, ADC_InjectedChannel_1);
        ADC_val2 = ADC_GetInjectedConversionValue(ADC2, ADC_InjectedChannel_1);

        printf( "JADC1 ch2=%04d\r\n", Get_ConversionVal1(ADC_val1));
        printf( "JADC2 ch3=%04d\r\n", Get_ConversionVal2(ADC_val2));
	}
}

3.2 编译项目

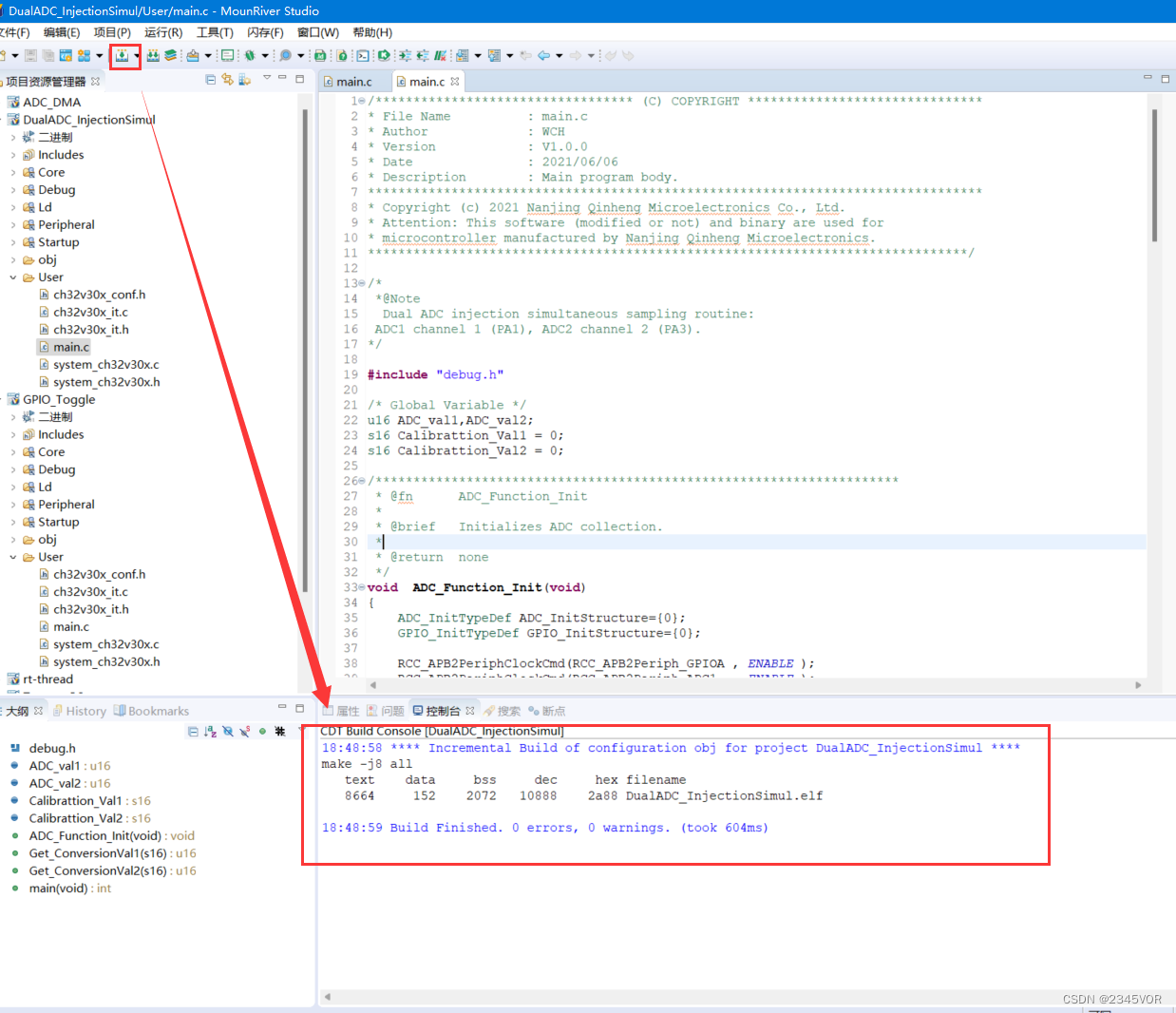

开发板数据线连接电脑就可以开始连接调试🛹🛹🛹，首先开始编译，编译成功如下
在这里插入图片描述

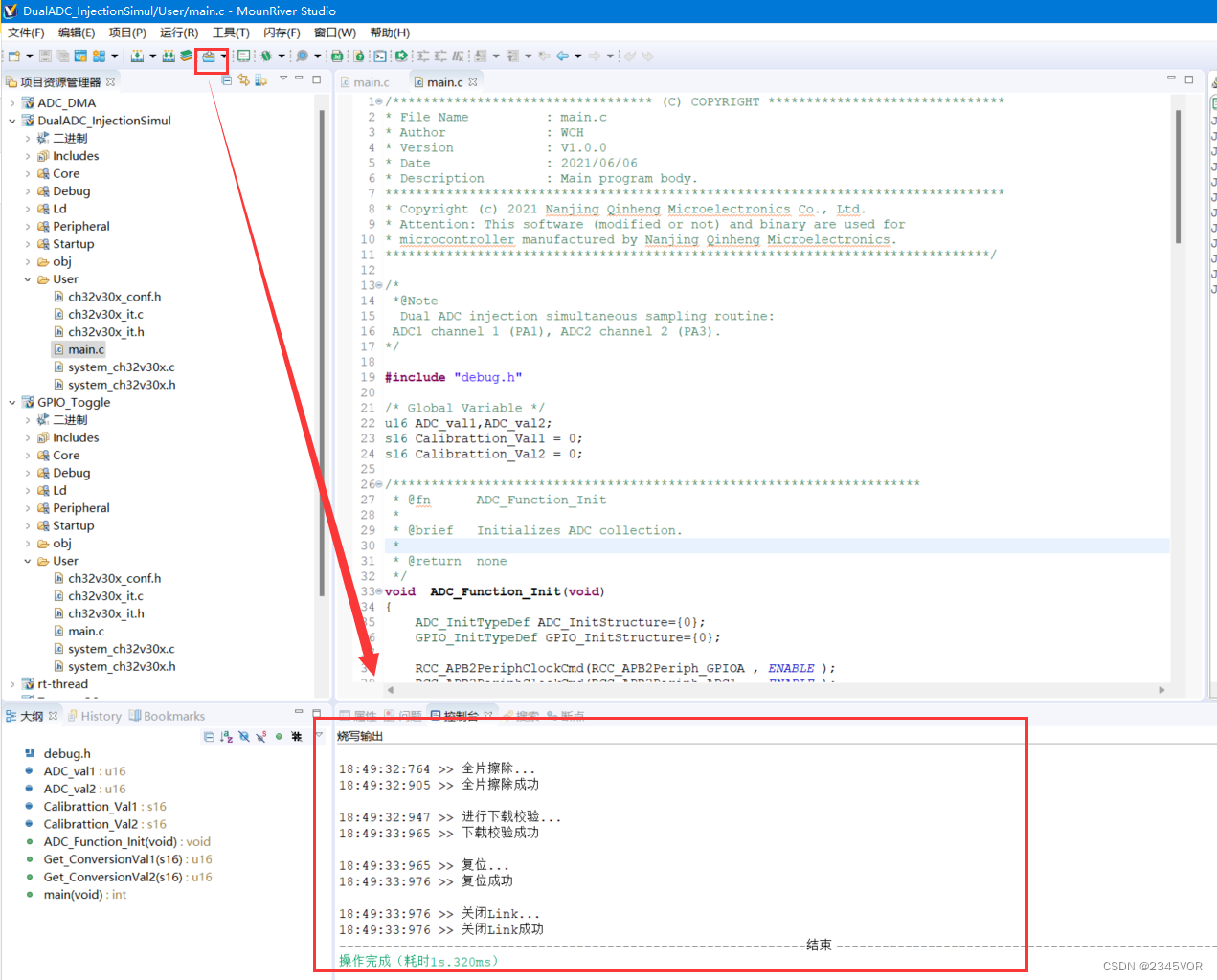

然后下载，下载成功如下
在这里插入图片描述

4. 下载验证

4.1 接线

根据程序设计调试，可以需要用杜邦线分别采用GND和VCC与PA1和PA3连接起来，即可输出12位

4.2 演示效果

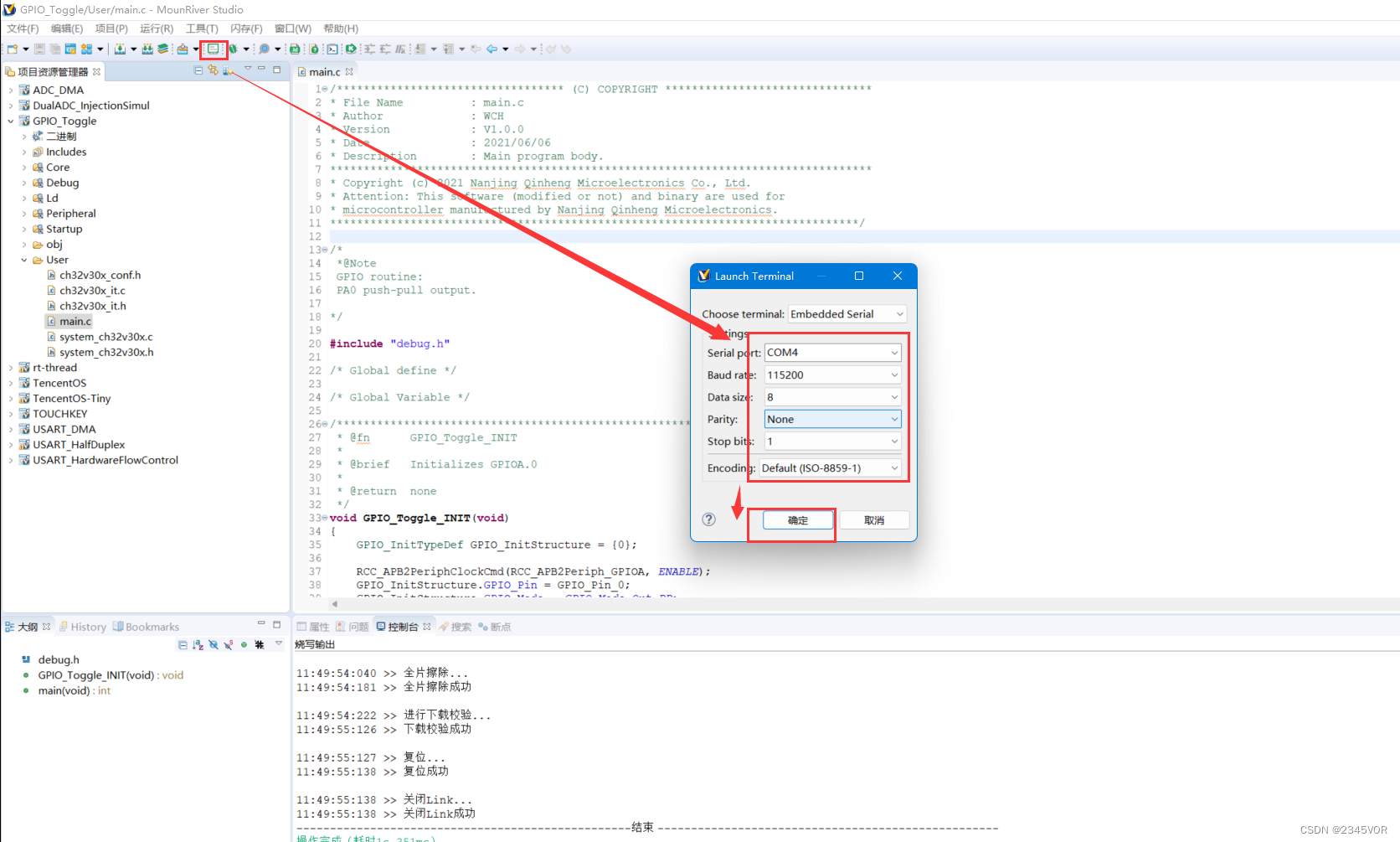

代码下载后验证，点击串口调试器，设置串口参数确认。
在这里插入图片描述

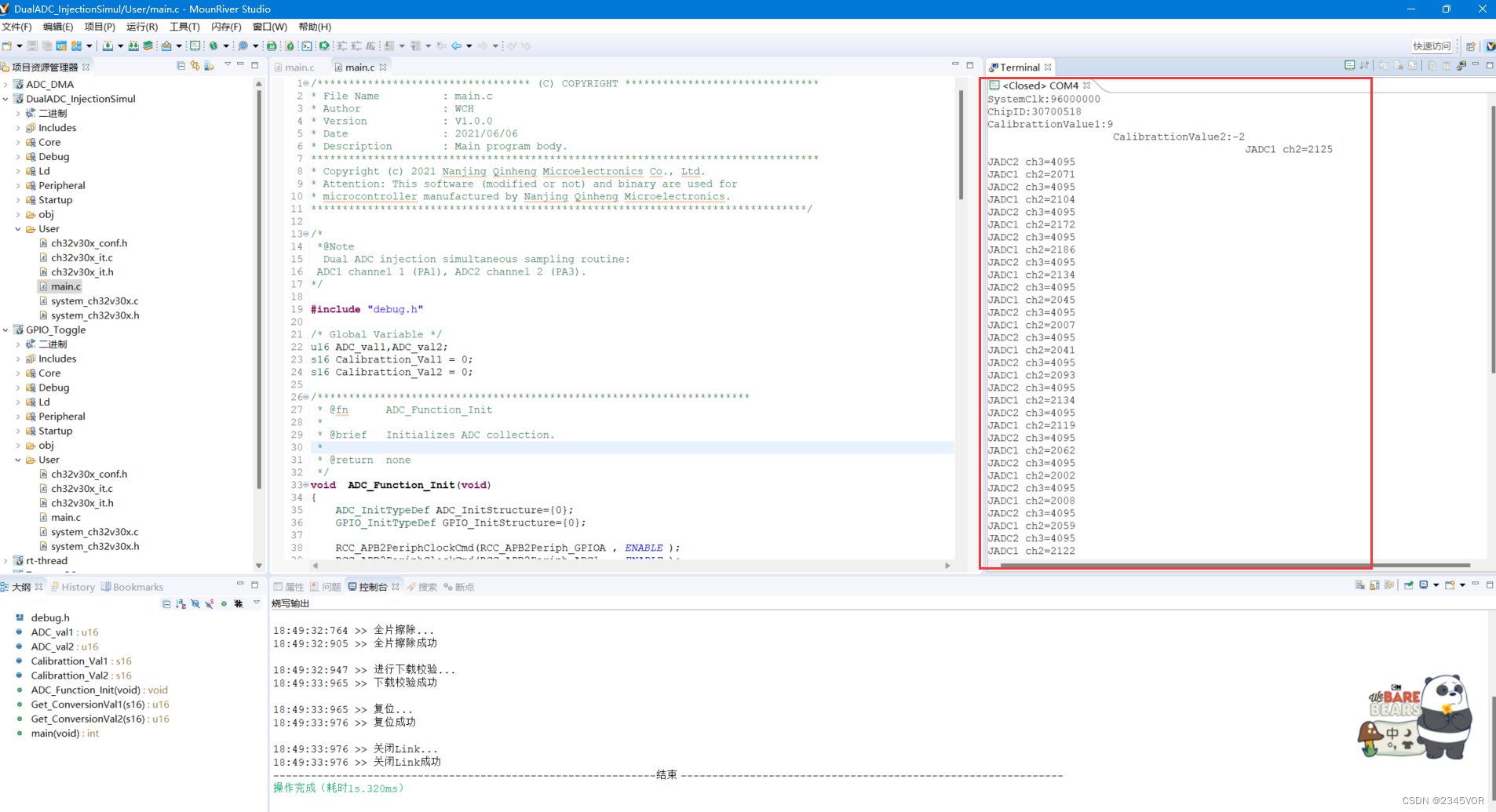

复位运行成功如下打印
在这里插入图片描述

SystemClk:96000000
ChipID:30700518
CalibrattionValue1:9
                    CalibrattionValue2:-2
                                         JADC1 ch2=2125
JADC2 ch3=4095
JADC1 ch2=2071
JADC2 ch3=4095
JADC1 ch2=2104
JADC2 ch3=4095
JADC1 ch2=2172
JADC2 ch3=4095
JADC1 ch2=2186
JADC2 ch3=4095
JADC1 ch2=2134
JADC2 ch3=4095
JADC1 ch2=2045

5. 小结

🥳🥳🥳通过对这篇文章我们掌握了沁恒WCH CH32V307V-R1开发板两路ADC读取实验，接下来会有许多有趣的实验，尝试与Arduino通讯做更加好玩的实验，进而丰富我们的生活。🛹🛹🛹从而实现对外部世界进行感知，充分认识这个有机与无机的环境，🥳🥳🥳科学地合理地进行创作和发挥效益，然后为人类社会发展贡献一点微薄之力。🤣🤣🤣

参考文献：
