前言

ADC 模块包含 2 个 12 位的逐次逼近型的模拟数字转换器，最高 14MHz 的输入时钟。支持 16 个外
部通道和 2 个内部信号源采样源。可完成通道的单次转换、连续转换，通道间自动扫描模式、间断模
式、外部触发模式、双重采样等功能。可以通过模拟看门狗功能监测通道电压是否在阈值范围内。

---

提示：以下是本篇文章正文内容，下面案例可供参考

12.2.2 ADC 配置

(1）模块上电:

ADC_CTLR2 寄存器的 ADON 位为 1 表示 ADC 模块上电。
当 ADC 模块从断电模式（ADON=0）下进入上电状态（ADON=1）后，需要延迟一段时间 tSTAB用于模块稳定时间。之后再次写入 ADON 位为 1，用于作为软件启动 ADC 转换的启动信号。
通过清除 ADON 位为 0，可以终止当前转换并将 ADC 模块置于断
电模式，这个状态下，ADC 几乎不耗电。

(2）采样时钟

模块的寄存器操作基于 PCLK2（APB2 总线）时钟，
其转换单元的时钟基准 ADCCLK 与 PCLK2 同步，
由 RCC_CFGR0 寄存器的 ADCPRE[1:0]域配置分频，
最大不能超过 14MHz。

(3）通道配置

ADC 模块提供了 18 个通道采样源，

包括 16 个外部通道和 2 个内部通道。

它们可以配置到两种转换组中：规则组和注入组。
以实现任意多个通道上以任意顺序进行一系列转换构成的组转换。
转换组：

规则组：
由多达 16 个转换组成。规则通道和它们的转换顺序在 ADC_RSQRx 寄存器中设置。
规则组中转换的总数量应写入 ADC_RSQR1 寄存器的RLEN[3:0]中。

注入组：
由多达 4 个转换组成。注入通道和它们的转换顺序在 ADC_ISQR 寄存器中设置。
注入组里的转换总数量应写入 ADC_ISQR 寄存器的 ILEN[1:0]中。

提示：如果 ADC_RSQRx 或 ADC_ISQR 寄存器在转换期间被更改，当前的转换被终止，一个新的启动
信号将发送到 ADC 以转换新选择的组。

2 个内部通道：
l 温度传感器：连接 ADC_IN16 通道，用来测量器件周围的温度(TA)。
l VREFINT内部参考电压：连接 ADC_IN17 通道。

(4）校准

注：启动校准前，必须保证 ADC 模块处于上电状态(ADON=1)超过至少两个 ADC 时钟周期。
通过写 ADC_CTLR2 寄存器的 RSTCAL 位置 1 初始化校准寄存器，等待 RSTCAL 硬件清 0 表示初始化完成。

置位 CAL 位，启动校准功能，一旦校准结束，硬件会自动清除 CAL 位，将校准码存储到 ADC_RDATAR中。之后可以开始正常的转换功能。

建议在 ADC 模块上电时执行一次 ADC 校准。

(5）可编程采样时间

ADC 使用若干个 ADCCLK 周期对输入电压采样，

通道的采样周期数目可以通过 ADC_SAMPTR1 和ADC_SAMPTR2 寄存器中的 SMPx[2:0]位更改。

每个通道可以分别使用不同的时间采样。 总转换时间如下计算：

TCONV = 采样时间 + 12.5TADCCLK

注：注入组转换不支持 DMA 功能。

ADC 的规则通道转换支持 DMA 功能。规则通道转换的值储存在一个仅有的数据寄存器 ADC_RDATAR中，

为防止连续转换多个规则通道时，没有及时取走 ADC_RDATAR 寄存器中的数据，可以开启 ADC 的DMA 功能。硬件会在规则通道的转换结束时（EOC 置位）产生 DMA 请求，并将转换的数据从 ADC_RDATAR寄存器传输到用户指定的目的地址。

对 DMA 控制器模块的通道配置完成后，写 ADC_CTLR2 寄存器的 DMA 位置 1，开启 ADC 的 DMA 功能。

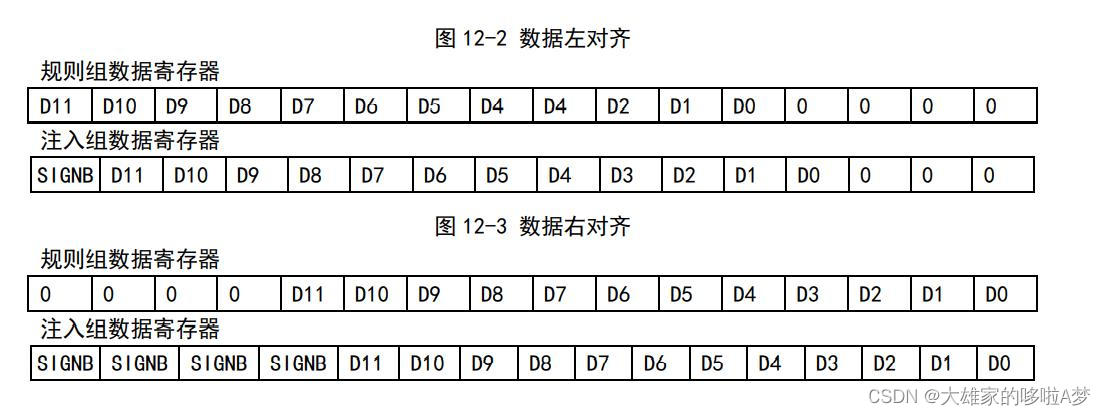

(6）数据对齐

ADC_CTLR2 寄存器中的 ALIGN 位选择 ADC 转换后的数据存储对齐方式。12 位数据支持左对齐和右对齐模式。

规则组通道的数据寄存器 ADC_RDATAR 保存的是实际转换的 12 位数字值；

而注入组通道的数据寄存器 ADC_IDATARx 是实际转换的数据减去 ADC_IOFRx 寄存器的定义的偏移量后写入的值，会存在正负情况，所以有符号位（SIGNB）。

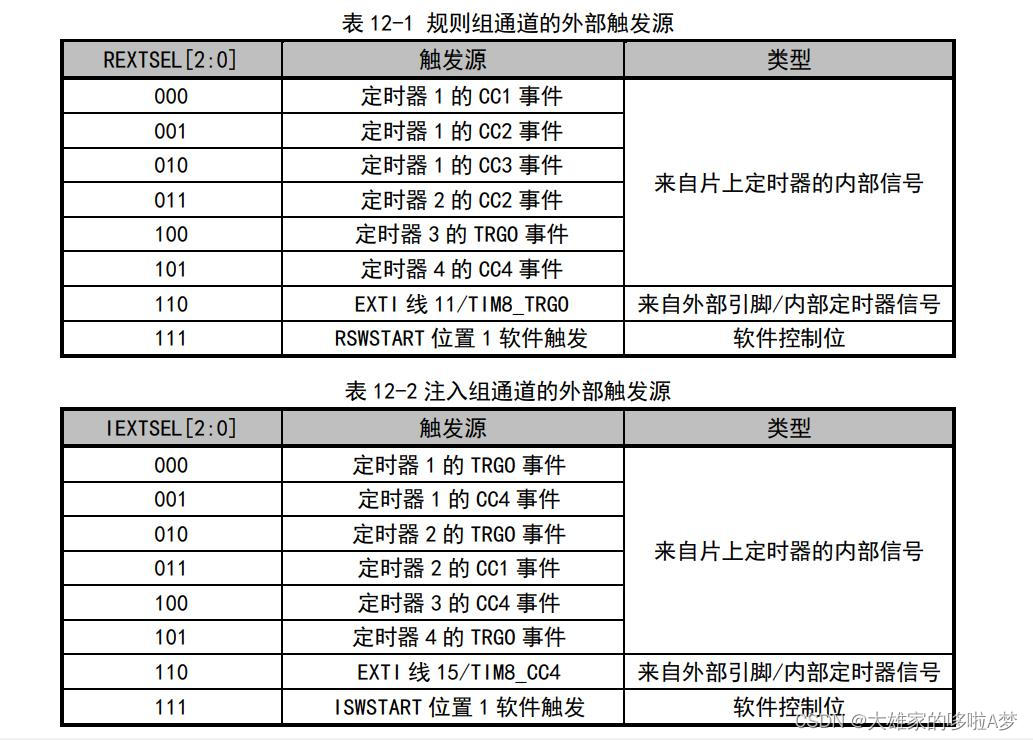

12.2.3 外部触发源

ADC 转换的启动事件可以由外部事件触发。

如果设置了 ADC_CTLR2 寄存器的 REXTTRI 或 IEXTTRIG位，则可分别通过外部事件触发规则组或注入组通道的转换。

此时，REXTSEL[2:0]和 IEXTSEL[2:0]位的配置决定规则组和注入组的外部事件源。

12.2.4 转换模式

（1）单次单通道转换模式

（2）单次扫描模式转换

1. 触发注入

2. 自动注入

（3）单次间断模式转换

（4）连续转换

12.2.5 模拟看门狗

12.2.6 温度传感器

12.2.7 双 ADC 模式

注：双 ADC 模式中，选择外部触发事件触发时，用户必须使能主从 ADC 的外部触发使能且需要将
主 ADC 设为相应的触发，从 ADC 设置为软件触发，防止不必要的触发使从 ADC 进行转换。

通过配置可以实现以下几种可能的模式：

1. 独立模式
2. 同步注入模式
3. 同步规则模式
4. 快速交替模式
5. 慢速交替模式
6. 交替触发模式
7. 同步规则模式+同步注入模式
8. 同步规则模式+交替触发模式
9. 同步注入模式+快速交替模式
10. 同步注入模式+慢速交替模式

注：1.双 ADC 模式中，为了主数据寄存器能够读取从 ADC 的转换数据，需要使能 DMA 位。

2.只有 ADC1 拥有 DMA 功能。而 ADC2 转化的数据只可以通过双 ADC 模式，利用 ADC1 的 DMA功能传输。
