机械制图笔记

机械图纸上Φ50H7什么意思？

一般代表直径50的孔，H7的公差在这里是+0.025mm/-0mm。

理论值M6的外径就是6毫米，实际上达不到，因为螺纹的尖顶都是圆角,通过查表m6的最大外径是5.92MM,这是基本数值。

机械制图中EQS，表示均匀分布的意思.

在图形上，如果孔均匀分布，则不必一一标记尺寸，只需在尺寸后注明“ EQS”即可。

阵列操作：

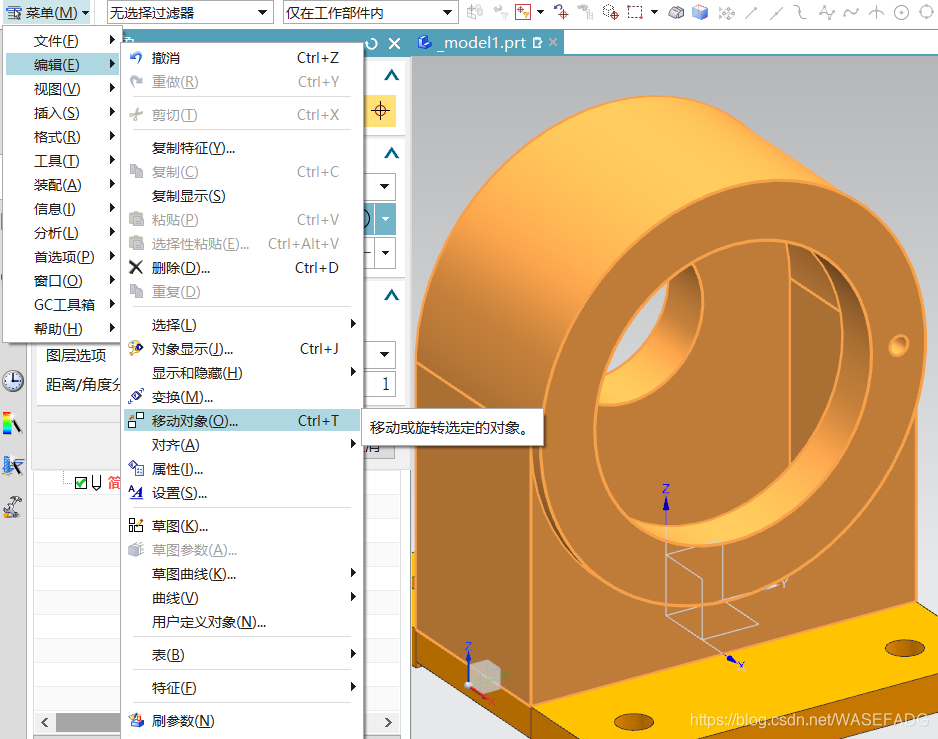

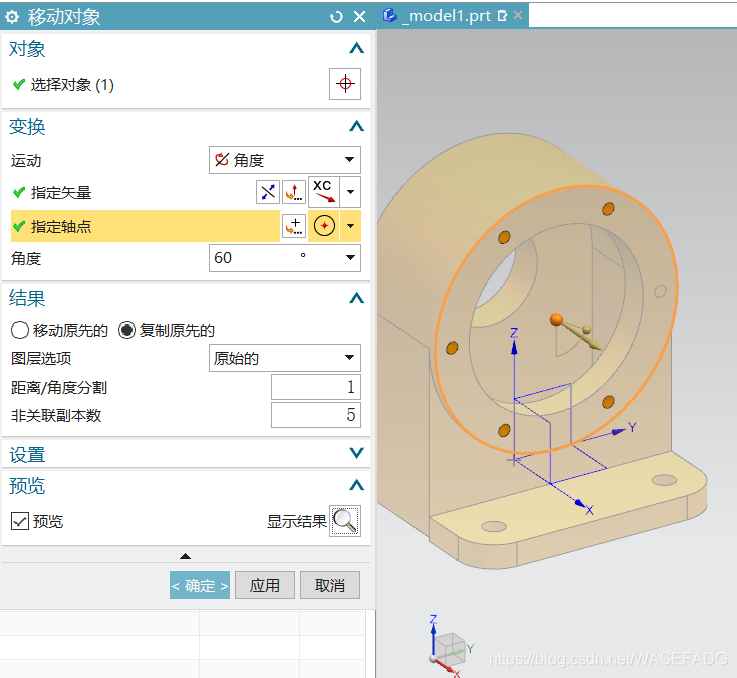

移动对象：

或者是

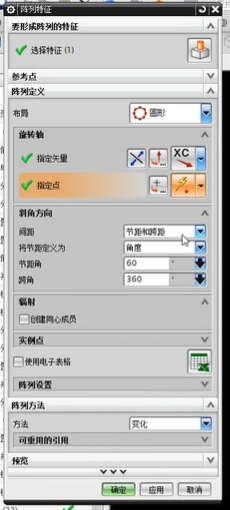

阵列特征
