大家好，我是王浮生不怕生。
本文首发于同名公众号，原文链接：
真·simulink车辆仿真基础教程-这玩意真不难：仿真基础知识（1）
问大家一个问题，你认为要做一个车辆的仿真模型最大的难点是什么？

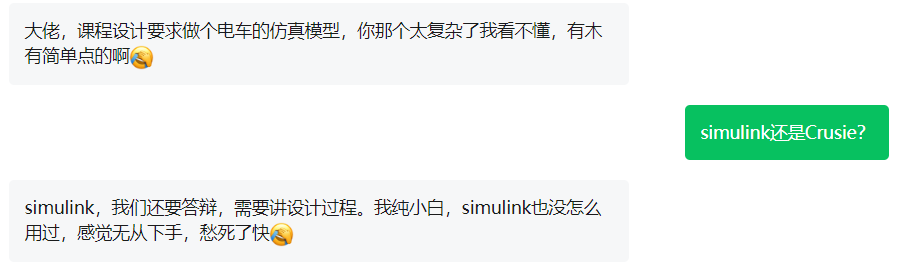

最近后台有铁子问，“我零基础，需要做一个简单的车辆仿真模型，我该从哪些方面入手？”
我告诉他，“你先别愁，建立这种基础的模型其实简单的很，不需要多高深的理论基础，也不需要多精通软件使用技巧。”
这个铁子一个鲤鱼打挺，“真的吗？”
“那当然”
“那你快告诉我，完成一个仿真模型需要怎么做呢？”
“你听我慢慢……”

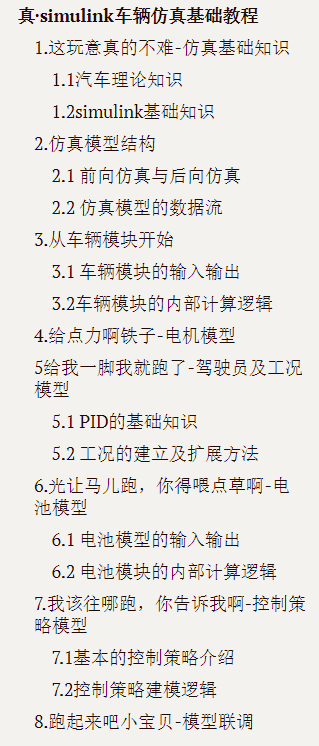

在这个系列，我将通过10篇左右的文章详细介绍通过Matlab/Simulink建模的方法， 大约的内容是这样的。当然，以实际更新内容为准。
本文先介绍需要了解的基础知识，这里我将其分两类，一是汽车理论的相关知识，二是仿真软件使用的相关知识。
插一句，这里介绍的是以纯电车为例的基础车辆仿真模型建立的过程，只实现基本的仿真逻辑。零基础接触车辆仿真的铁子可以看一下，比较熟悉仿真或者做工程仿真应用的铁子可以关了。
不关是吧，那你看到最后给我点个在看吧。
汽车理论基础知识
既然介绍基础知识，我就从最基础的开始讲。
什么？汽车理论你都倒背如流了？那你也可以关了。
你不关是吧，那你接着看吧。
汽车是一个复杂系统，为了充分描述其运动特性，需要用大量的力学及运动学方程。
我知道你一听到力学及运动学就头秃，但是你先别秃。
我们只讨论车辆驱动的基本原理，而动力经济性仅限于纵向的一维运动，所以别慌，真用不到几个公式。
在介绍公式之前你需要先了解下你做模型最终的目标-即模型的输出是什么。
汽车动力性定义与评价指标
汽车动力性概括来讲，是指汽车在良好路面上直线行驶时，由汽车受到的纵向外力决定、所能达到的平均行驶速度。通常用最高车速、爬坡能力、加速时间表征。
最高车速
指在水平良好的路面上汽车能达到的最高行驶速度。
对于纯电动汽车，最高车速又分为1km最高车速及30min最高车速。
1km最高车速：电动汽车能够往返各持续行驶1km以上的距离的最高车速的平均值，衡量的是车辆的瞬态能力。通常受限于两方面的因素：一是车辆牵引力与阻力的平衡状态；二是驱动系统最高转速与传动其从传动比的匹配状态。
30min最高车速：电动汽车能够持续行驶30min以上的最高平均车速，衡量的是车辆的稳态能力。除上述两方面因素外，还受驱动系统稳态工作能力、储能系统稳态输出能力的限制。
你们做毕设或者课设通常用不到30min最高车速，当然也不绝对，所以可以简单了解下。
爬坡能力
指车辆以某一恒定速度所能克服的最大坡度。
坡度通常用百分比（%）表示，即坡度角的正切（tan）值。将坡度及坡度角概念混淆，这也是许多初学者容易犯的错误。
加速时间
指车辆在水平良好的路面上从速度V1加速到速度V2所需要的时间，通常包括起步加速时间（V1=0）和超越加速时间（V1≠0）。
汽车经济性定义与评价指标
汽车的经济性是指车辆行驶一定距离所消耗的能量，或者车辆消耗单位能量所能行驶的距离，通常用能耗和续驶里程表征。
对于燃油汽车，通常用行驶100km的油耗（L/100km）来评价车辆经济性。
对于纯电动汽车，通常用行驶100km的电耗（kwh/100km）和纯电续驶里程（km）来评价车辆经济性。
对于混合动力汽车，通常用行驶100km的加权油耗（L/100km）和纯电纯电续驶里程（km）来评价车辆经济性。
了解了车辆的评价指标，在建立模型时你就知道你建模的终极目的—即模型的最终输出是什么了。
车辆的行驶阻力
车辆阻力包含空气阻力、轮胎滚动阻力、传动系阻力、坡道阻力和加速阻力。

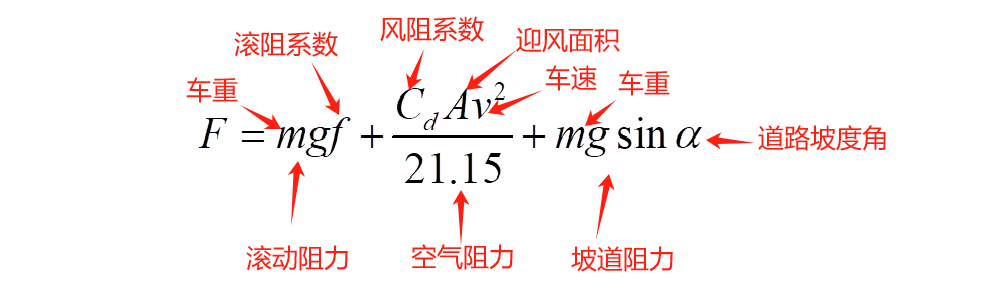

当车辆在路面上匀速行驶，所受阻力用公式描述如下。
看到这里，可能有铁子要问了，我要考虑车辆动态特性，加速时受到的阻力呢？先别急，我们放在后面谈。
车辆的驱动力
假设你站讲台上开始答辩了，这时候老师问了个问题：车辆的直接驱动力来自于什么？
你想这题我会，然后脱口而出：发动机或驱动电机！
恭喜你，歪沟里去了，准备好接收老师春风化雨般的谆谆教诲吧。
车辆的驱动力由驱动单元的转矩产生，通过传动系传递到驱动车轮后，由地面对驱动轮产生的反作用力驱动车轮，此外力称为汽车的驱动力。

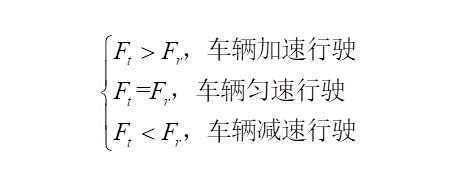

车辆纵向的运动状态，取决于车辆驱动力Ft和阻力Fr之间的关系，有以下三种情况：

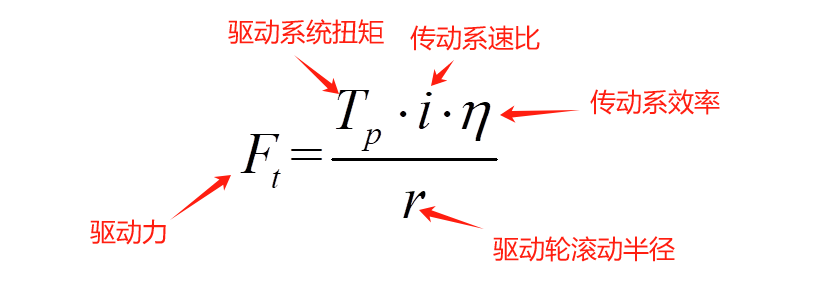

车辆的驱动力按下式计算：
同时车辆的驱动力受限于轮胎与地面的附着力，对于简单的模型，可以不考虑滑转状态。
那么我们知道了车辆的阻力、知道了车辆的驱动力，车辆的运动状态怎么描述呢。
这时候我们就要请出牛大爷，哦不，牛顿第二定律来了。
物体的加速度怎么求？
对于运动的车辆来说，这个F等于什么呢？
等于驱动力-行驶阻力，即
质量m又等于什么呢？等于车辆质量？
你如果点头，那恭喜你又翻沟里去了。
这里的m应该是惯性质量，它等于车辆质量+旋转部件的等效惯量质量。
车辆质量是已知的，等效惯量质量怎么求呢？
复杂点的，我们可以计算汽车旋转部件等效惯量质量的和。当然做这种简易模型没必要，可以通过下式计算：
这里δ是等效旋转质量换算系数，通常取0.05~0.1。
所以车辆加速公式就可以写成：
车速呢？对加速度求积分。
里程呢？对车速求积分。
简单吧！是不是感觉自己又行了？
可以说，汽车理论中你只要了解动力经济性的定义及评价指标的定义，掌握阻力与驱动力的公式，就足够你完成一个基础的车辆纵向动力学模型时使用了。
那电机与电池呢？也这么简单吗？
是的，但是我们得下期讲，我要睡了。
