UG NX二次开发中，求平面的质心需要结合几何分析和API操作。以下是分步实现方法：
---
### **步骤1：
获取平面的几何边界**
- 通过`
NXOpen.
Face`对象
获取面的所有边界环（`EdgeLoop`）。
- 区分外环和内环（孔洞），通常外环面积最大。
```csharp
// 伪代码示例（C#）
Face face = ...; //
获取目标平面
EdgeLoop[] edgeLoops =
face.GetEdgeLoops();
// 遍历edgeLoops，通过面积判断外环和内环
```
---
### **步骤2：提取边界顶点坐标**
- 遍历边（`Edge`）并提取几何数据：
- 直线边：直接
获取起点和终点。
- 曲线边：参数化采样或解析方程（需处理复杂情况）。
```csharp
List<Point3d> vertices = new List<Point3d>();
foreach (Edge edge in edgeLoop.GetEdges())
{
if (edge.SolidEdgeType == Edge.EdgeType.Line)
{
LineEdge lineEdge = edge as LineEdge;
vertices.Add(lineEdge.StartVertex.Point);
vertices.Add(lineEdge.EndVertex.Point);
}
else
{
// 对曲线边进行采样近似
// 使用edge.EvaluatePoints()或解析参数方程
}
}
```
---
### **步骤3：投影到局部二维坐标系**
- 将三维顶点投影到平面局部坐标系（
UV平面）：
- 使用`
face.Get
UVBounds()`
获取参数范围。
- 通过`
face.Evaluate()`将三维点转换为
UV参数。
```csharp
Matrix3x3 coordinateSystem =
face.GetCoordinateSystem();
List<Point2d>
uvPoints = new List<Point2d>();
foreach (Point3d pt in vertices)
{
double[]
uv = new double[2];
face.Evaluate(pt,
uv);
uvPoints.Add(new Point2d(
uv[0],
uv[1]));
}
```
---
### **步骤4：计算多边形质心（形心）**
- **公式**：
$$ C_x =
\frac{1}{6A}
\sum_{i=0}^{n-1} (x_i + x_{i+1})(x_i y_{i+1} - x_{i+1} y_i) $$
$$ C_y =
\frac{1}{6A}
\sum_{i=0}^{n-1} (y_i + y_{i+1})(x_i y_{i+1} - x_{i+1} y_i) $$
$$ A =
\frac{1}{2}
\sum_{i=0}^{n-1} (x_i y_{i+1} - x_{i+1} y_i) $$
- **代码实现**：
```csharp
double sumX = 0, sumY = 0, area = 0;
int n =
uvPoints.Count;
for (int i = 0; i < n; i++)
{
int j = (i + 1) % n;
double xi =
uvPoints[i].X, yi =
uvPoints[i].Y;
double xj =
uvPoints[j].X, yj =
uvPoints[j].Y;
double factor = xi * yj - xj * yi;
area += factor;
sumX += (xi + xj) * factor;
sumY += (yi + yj) * factor;
}
area /= 2;
double centroidU = sumX / (6 * area);
double centroidV = sumY / (6 * area);
```
---
### **步骤5：将质心转换回三维空间**
- 使用`
face.Evaluate()`将
UV坐标映射回三维点。
```csharp
Point3d centroid3d;
face.Evaluate(new double[] { centroidU, centroidV }, out centroid3d);
```
---
### **注意事项**
1. **复杂边界处理**：
- 若边界包含曲线（如圆弧、样条），需通过采样或解析公式计算近似顶点。
2. **多环处理**：
- 若平面有内环（孔洞），需计算外环与内环的面积差，并调整质心公式。
3. **API函数**：
- 使用`
UFSession.
Modl`中的函数（如`
UF_
MODL_
ask_
face_
props`）可直接
获取面的属性，但需验证是否包含质心数据。
---
### **简化方法（若平面为规则多边形）**
- 直接调用`
NXOpen.
UF.
UFSession.Get
Modl().
AskMass
Props()`计算质量属性（需设置密度为1，厚度为0）。
```csharp
UFSession
ufs =
UFSession.Get
UFSession();
double[] centroid = new double[3];
double[] moments;
double[] products;
ufs.
Modl.
AskMass
Props(new Tag[] {
face.Tag }, 1, 0, out centroid, out moments, out products);
```
---
通过以上步骤，即可在
UG二次开发中准确计算平面的质心。

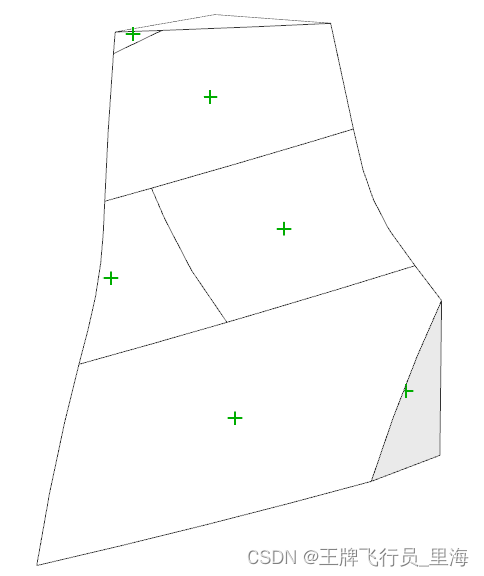

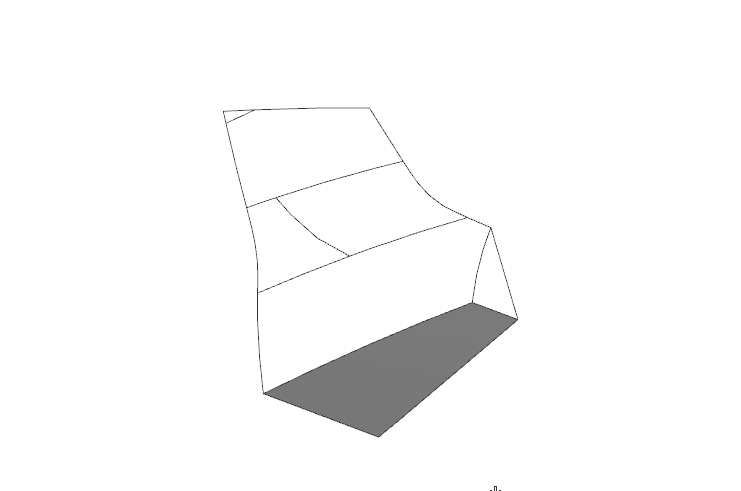

本文介绍了如何在UG/NX二次开发中使用C++获取曲面的UV中心点，详细阐述了C++在UG二次开发中的应用特点和优势，包括其支持多种程序设计风格、高效简洁的特性。同时，文章提供了开发过程的步骤，从问题分析到需求定义，再到设计、编码、测试和维护，为读者展示了完整的C++编程流程。
