中压变频器框架简介

最近施耐德推出中压变频器，聊一聊所谓的高压变频器（中压变频器）的框架。科技的进步，现在存在很多架构，西门子、ABB、罗克韦尔等都不一样。国产中用的较多的是移相变压器+单元串联的结构较多。

移相变压器的好处，能够抑制常规整流桥六脉波整流带来的高次谐波。

如何抑制，后面单独写一篇，先仿真看下。

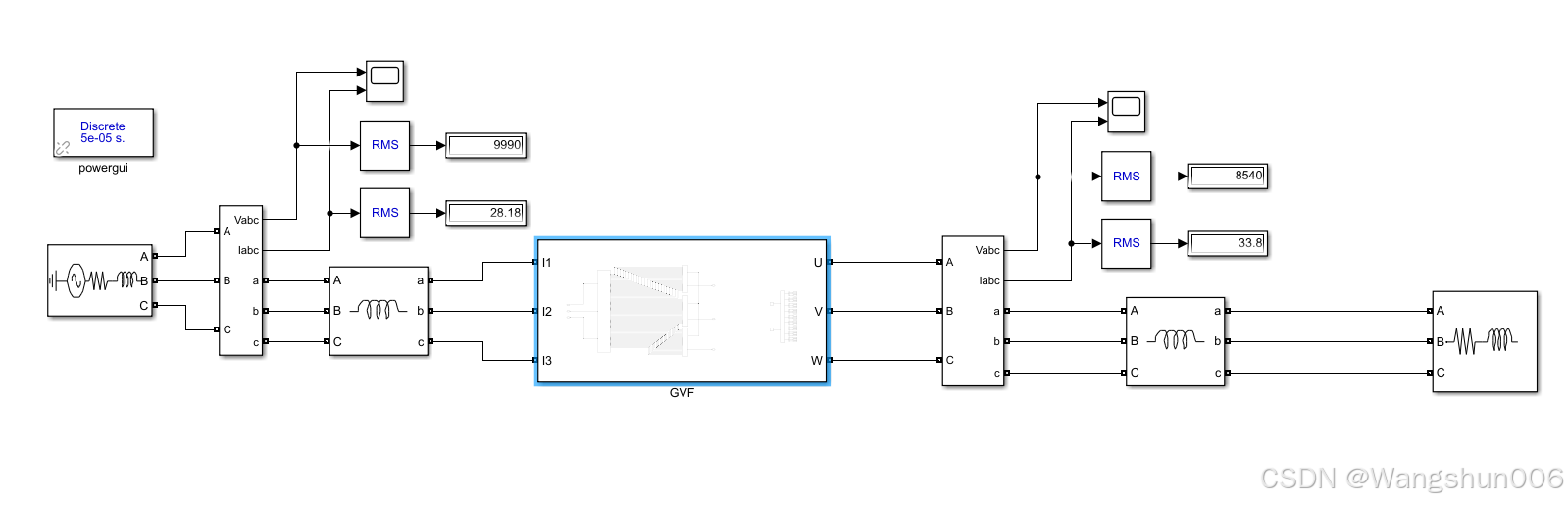

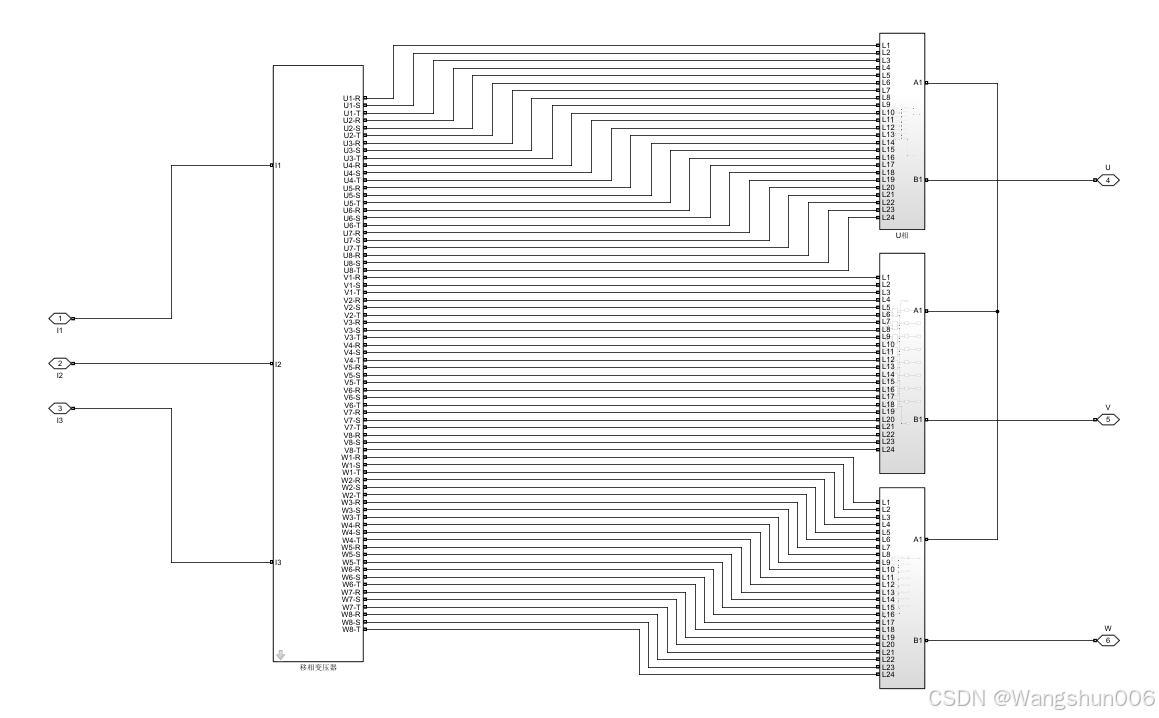

中压变频器的拓扑如图所示：

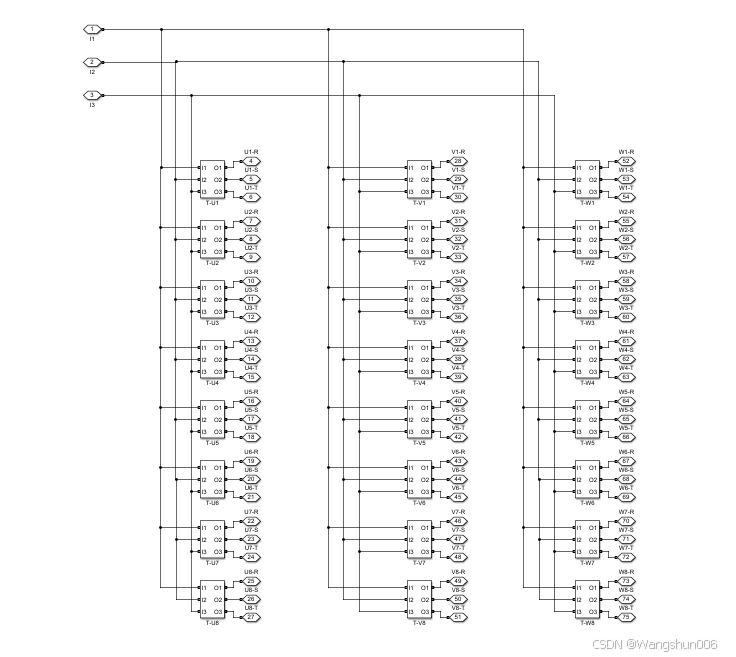

移相变如下：（移相变压器的如何旋转角度需要专门出一期来讲，后续输出。）

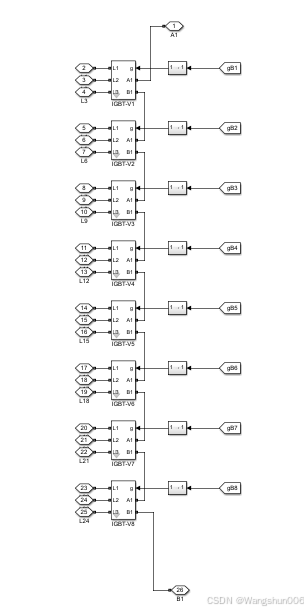

级联单元如下：

每一相都是这样，移相变压器输出的690V电压，经过每一个单元的整流然后PWM斩波，累加输出中压变频器输出的电压。 现在多数厂家由最初的9级联降本为8级联，最新的还有两个单元合一个的方案。该模型为8级联，所以输出的电压很难达到10kV。

我并未参与设计中压变频器，只是自己的一些理解，如有错误，也请专家指出不足。
