串口通信简单介绍

串口介绍

通讯接口，可实现两个设备的互相通信。51单片机内部自带UART（Universal Asynchronous Receiver Transmitter，通用异步收发器），可实现单片机串口通信、

串口是串行通信，一位一位的发收，低位先行。

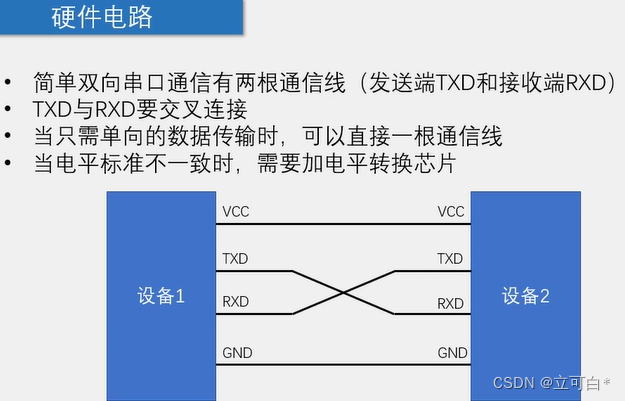

硬件电路

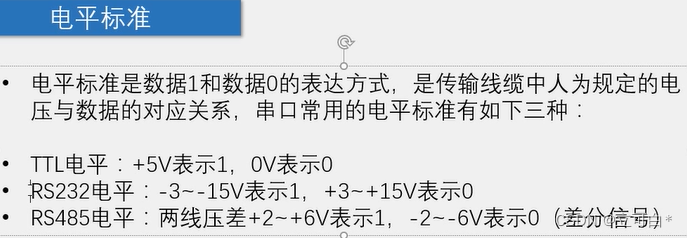

电平标准

TTL标准较常用

差分信号：TTL、RS232上的电压值是通信线相对于GND的电压，RS485上的电压值是两根两根通信线之间的电压差值（可以极大的提高传输距离）

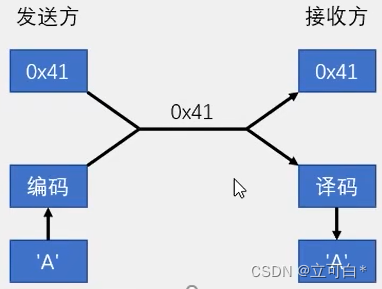

数据形式

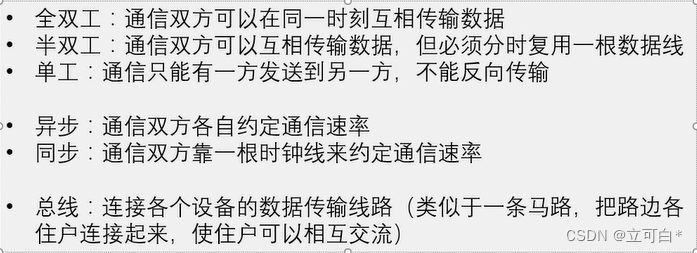

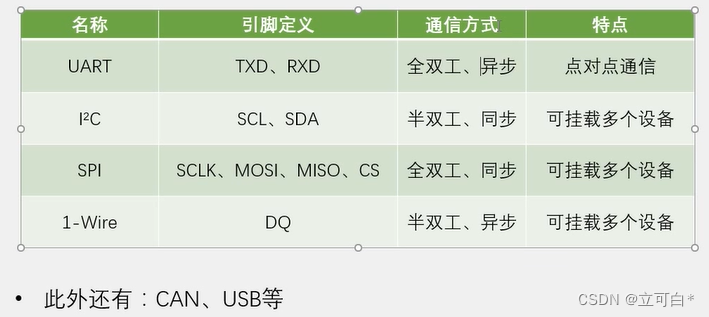

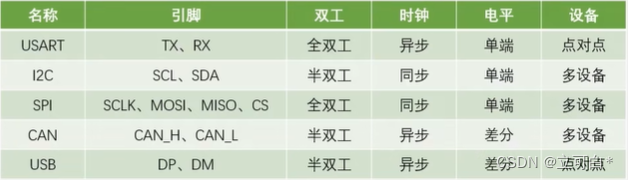

常见的通信接口

51单片机：

32单片机

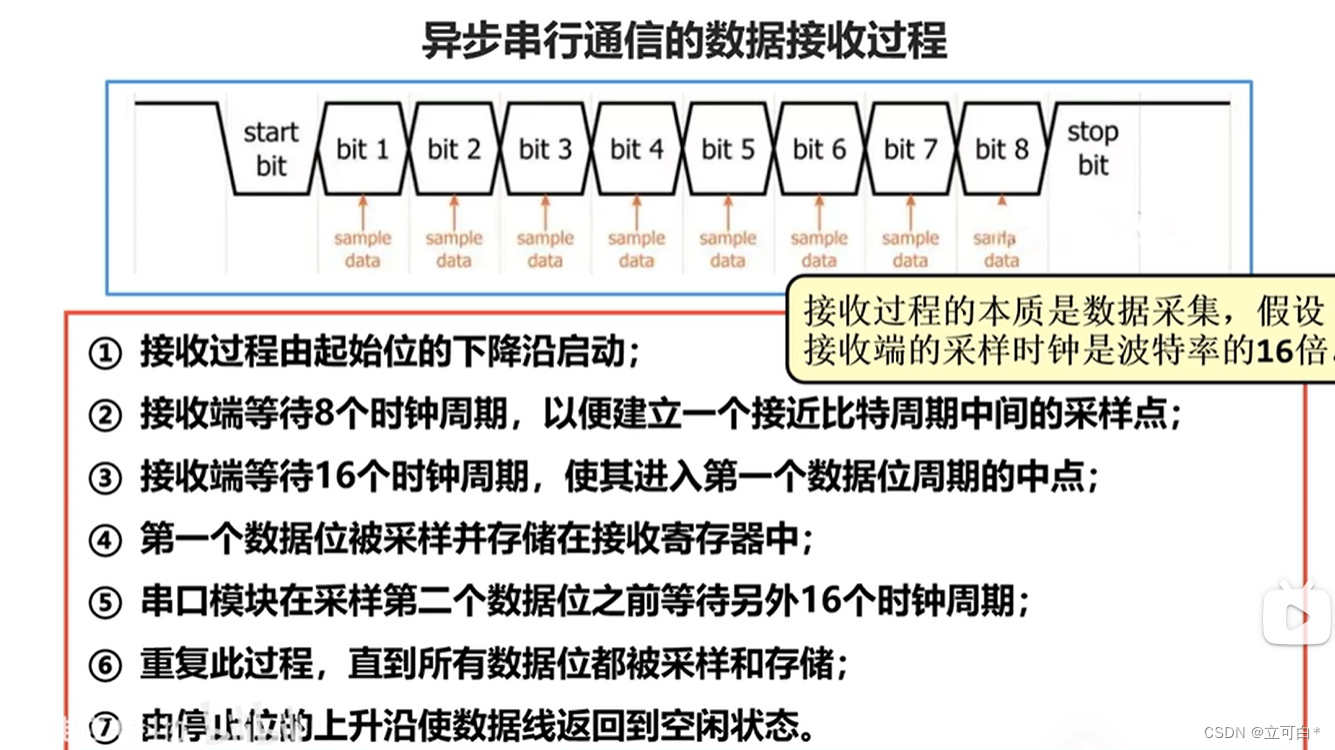

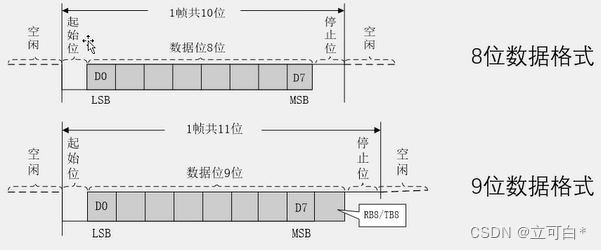

串口参数及时序图

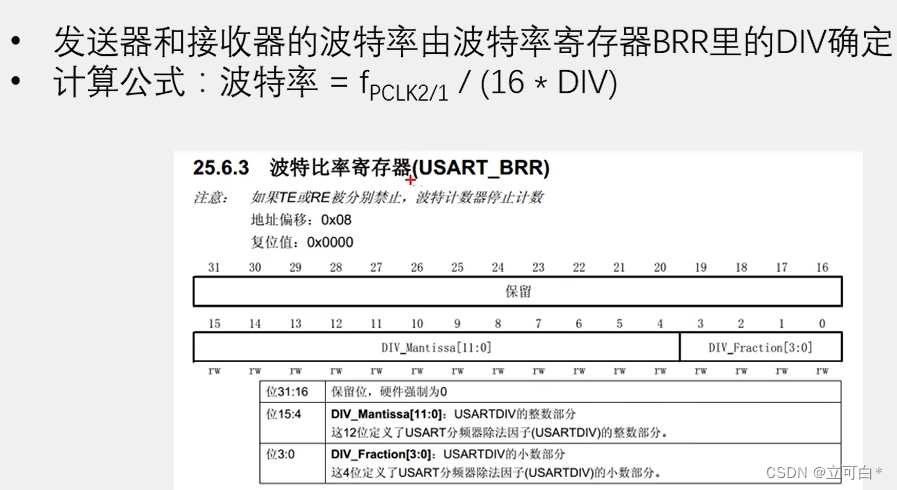

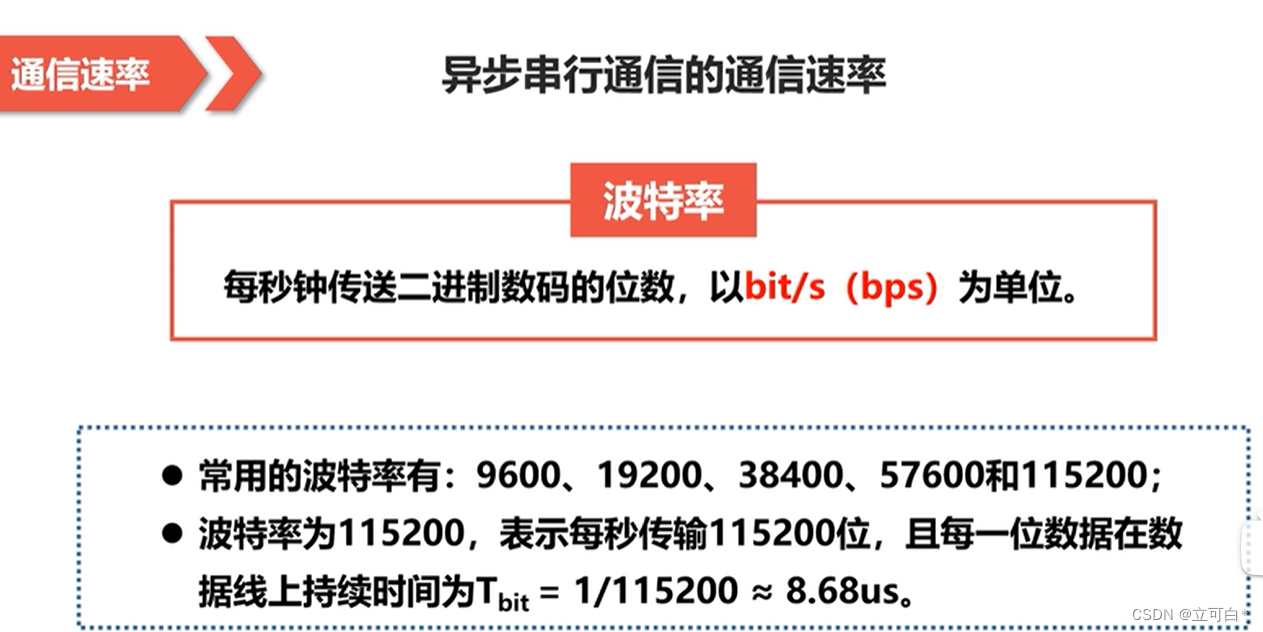

波特率：串口通信的速率（发送和接收各数据位的间隔时间）//UART是异步通信，需要通信双方各自约定通信速率

起始位：打破初始的高电平（下降沿启动）

#         数据低位先行

（UART的时序图较简单）

校验：例如奇校验

发送端发送0000 1001，发送了2个1，在最后补一个1: 0000 1001 1，确保是奇数个1，

接收端接收0000 1001 1，判断是否是奇数个1，若是则认为发送正确（但排错率不高）

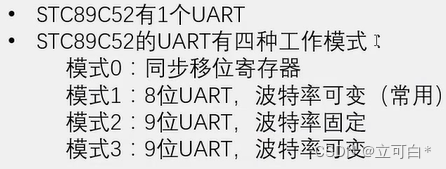

 51单片机的UART

T1溢出率涉及到时钟模块

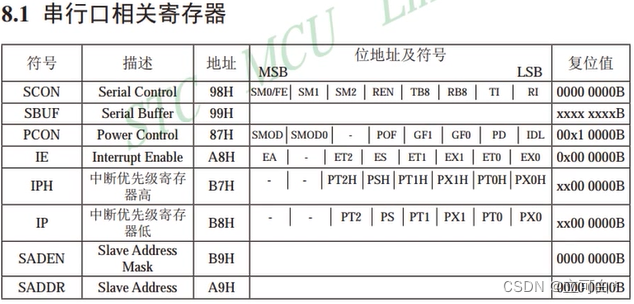

串口相关寄存器

相关寄存器具体配置及其功能见STC89C52手册

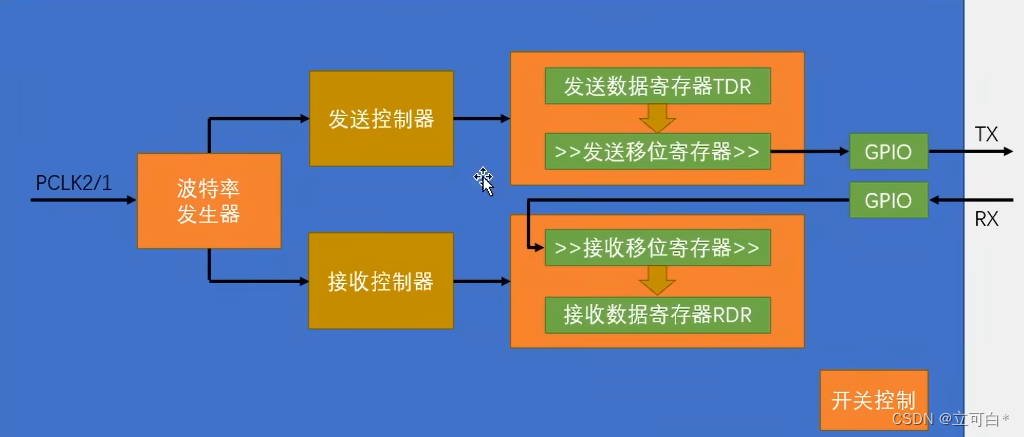

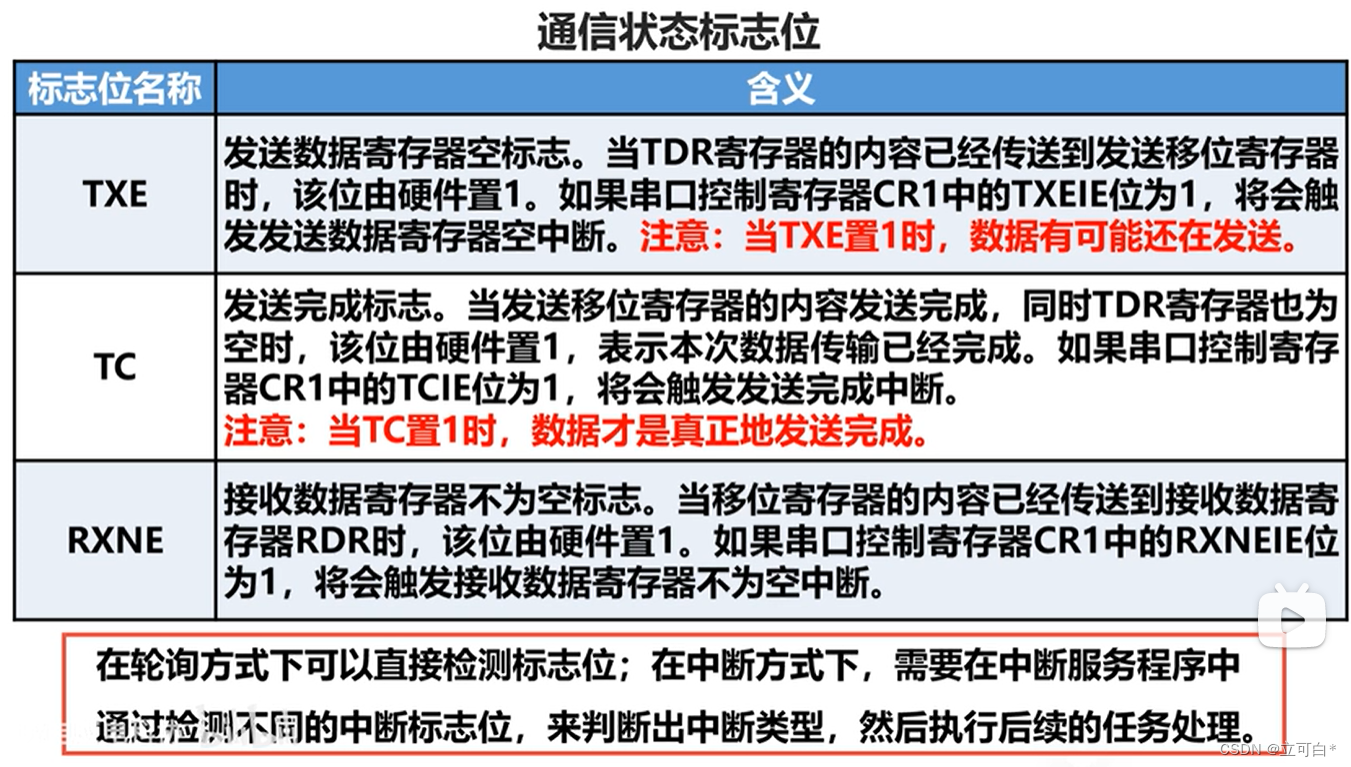

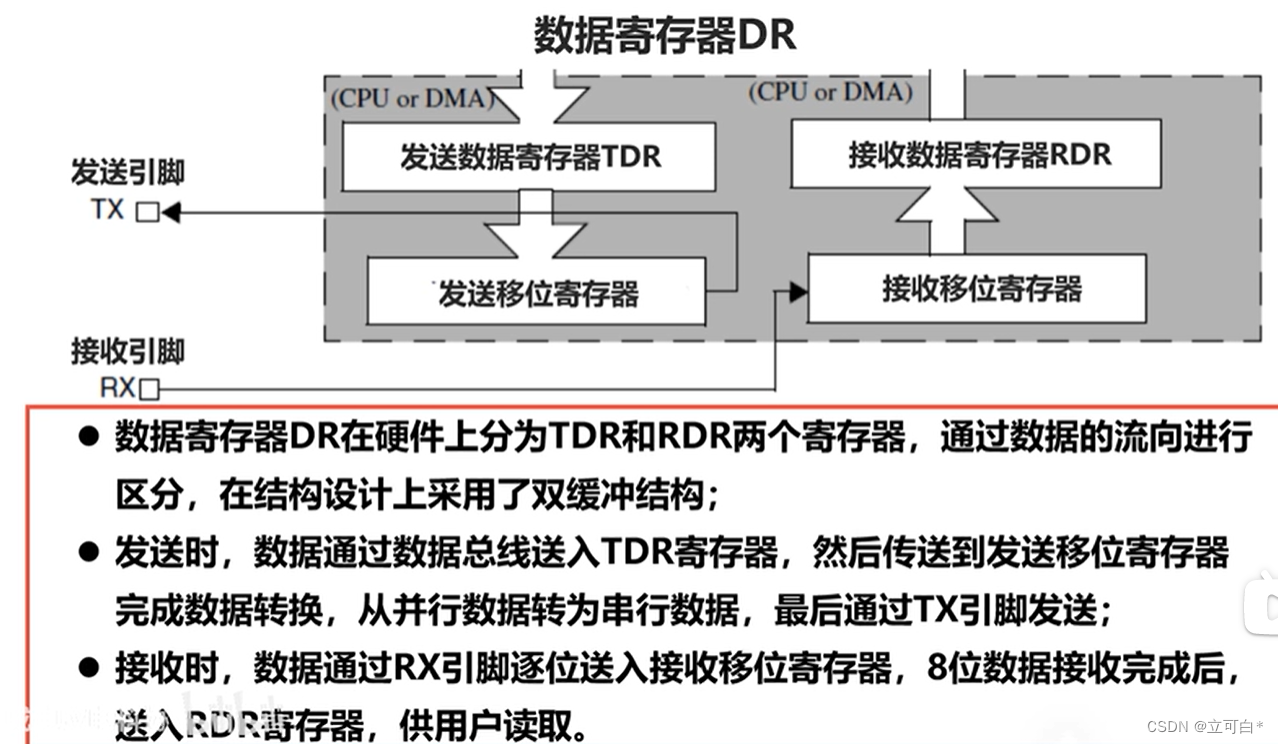

32单片机USART

USART1是APB2的外设，其他USART是APB1的外设

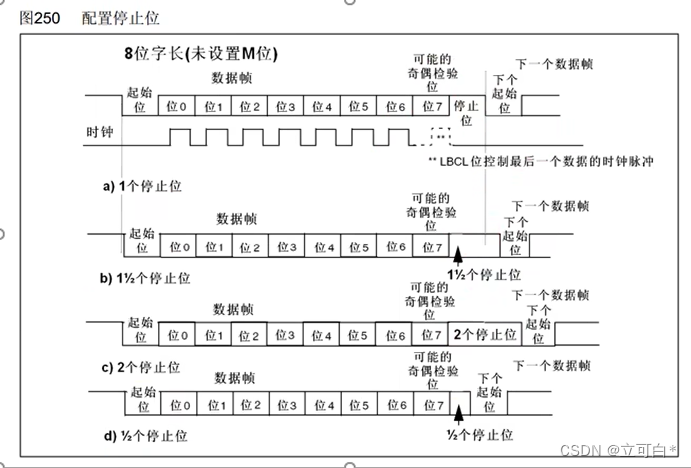

配置停止位长度，配置其为几个时钟周期的长度。
