Proteus仿真实例_基于STM32单片机的按摩椅系统（仿真文件+程序）24-32f-13

一.系统概述

基于STM32单片机按摩器系统设计。系统设计应以STM32单片机作为控制中心，主要由 OLED显示屏模块，蓝牙模块，喇叭模块，播报模块，光电感应模块组成，当光电管感应到人时，当检测到蓝牙控制指令时，执行蓝牙指令。可实现40℃热敷功能，气囊按摩功能，有温度显示，利用按键切换按摩方式。

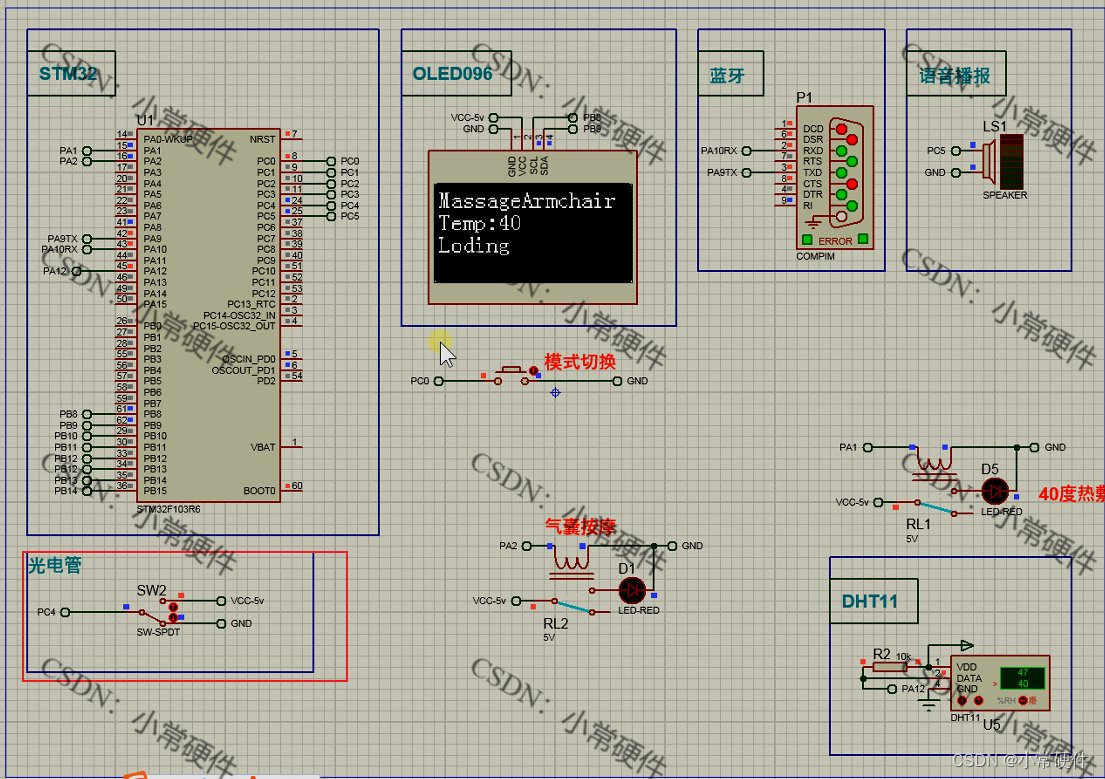

二.仿真概述

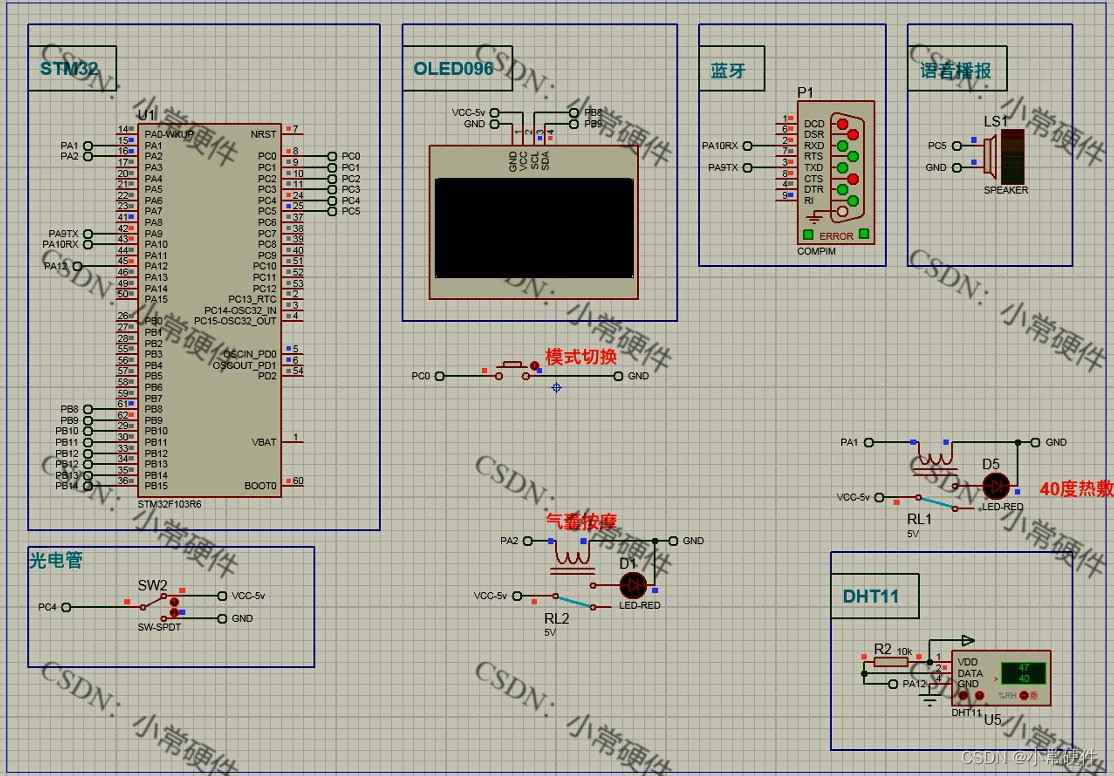

1. 光电管识别到人则按摩椅开始运行

2.  调节DHT11的红色按钮完成温度的调节

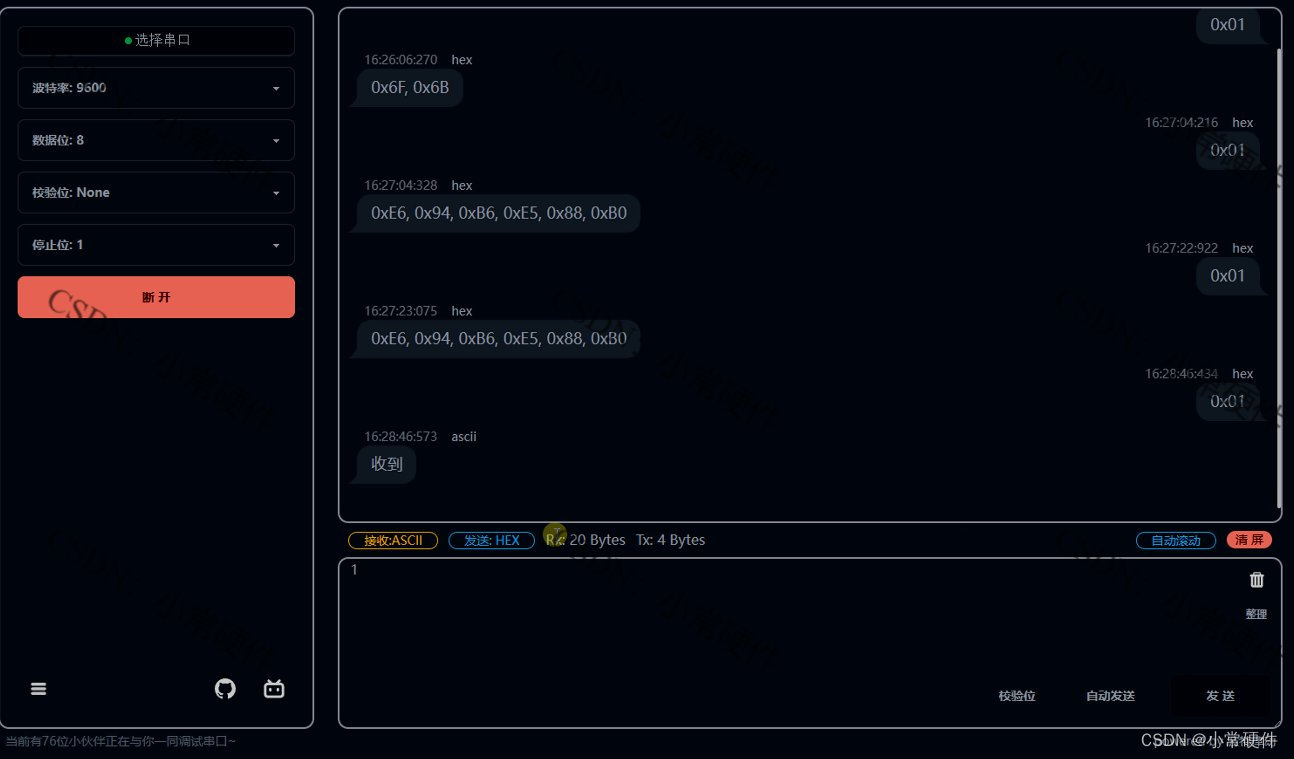

3. 在虚拟串口助手界面发送0x01表示蓝牙开始通信，虚拟串口链接如下：
波特律动 串口助手https://serial.keysking.com/

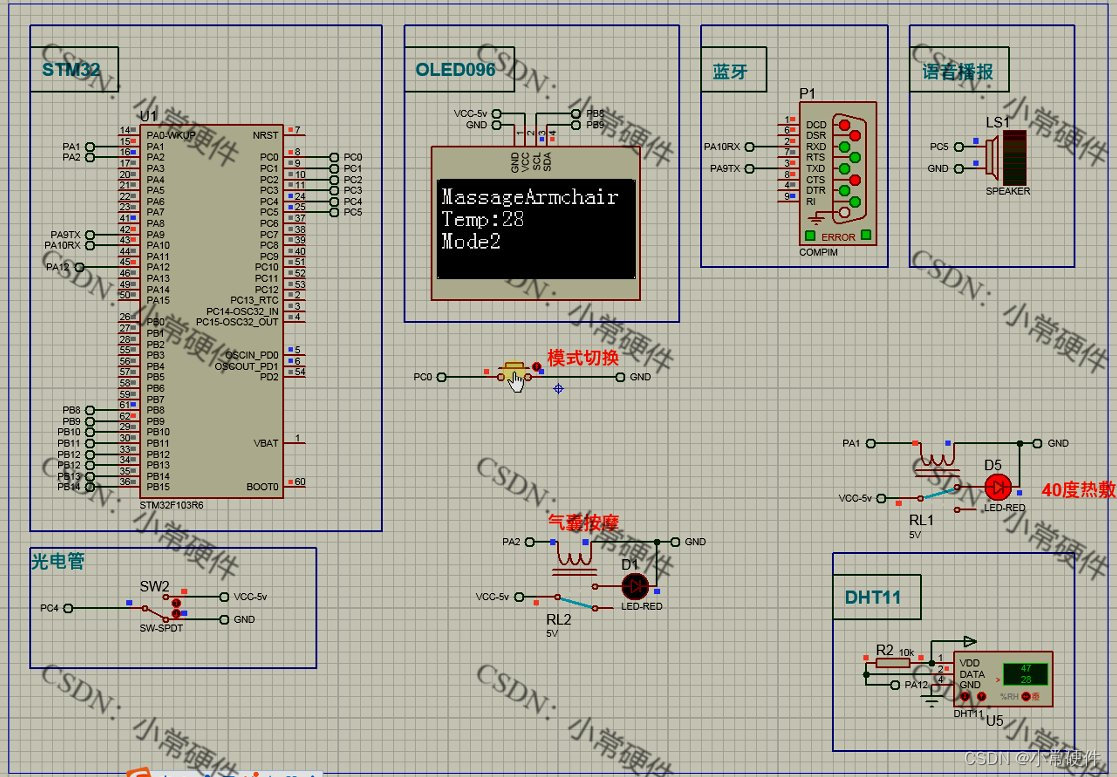

4. 按下模式切换按键就能切换模式，模式2是40度热敷，模式1是气囊按摩。

三.程序设计

int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//2:2
	Init_Test();

	while(1)
	{
		if(Key2==0)
		{

			OLED_ShowString(1,1,"MassageArmchair");


			DHT11_Read_Data(&temp,&hemi);
			OLED_ShowString(2,1,"Temp:");OLED_ShowNum(2,6,temp,2);

			if(Usart1_GetRxFlag()==1)			//判断是否收到数据
			{
				Rxdat=Usart1_GetRxDat();		//存数据
				printf("收到");

				Rxdat=1;
			}

			if(Rxdat==1)
			{
				if(Key1==0){ mode++;if(mode>1)mode=0; while(Key1==0) ;}
				if(mode)
				{
					OLED_ShowString(3,1,"Mode2    ");
					LedA1_1;LedA2_0;
				}
				else
				{
					OLED_ShowString(3,1,"Mode1    ");
					LedA2_1;	LedA1_0;
				}
			}
			else
			{
				OLED_ShowString(3,1,"Loding");
			}


		}
		else
		{
			OLED_Clear();LedA1_0;LedA2_0;Rxdat=0;
		}
	}
}
