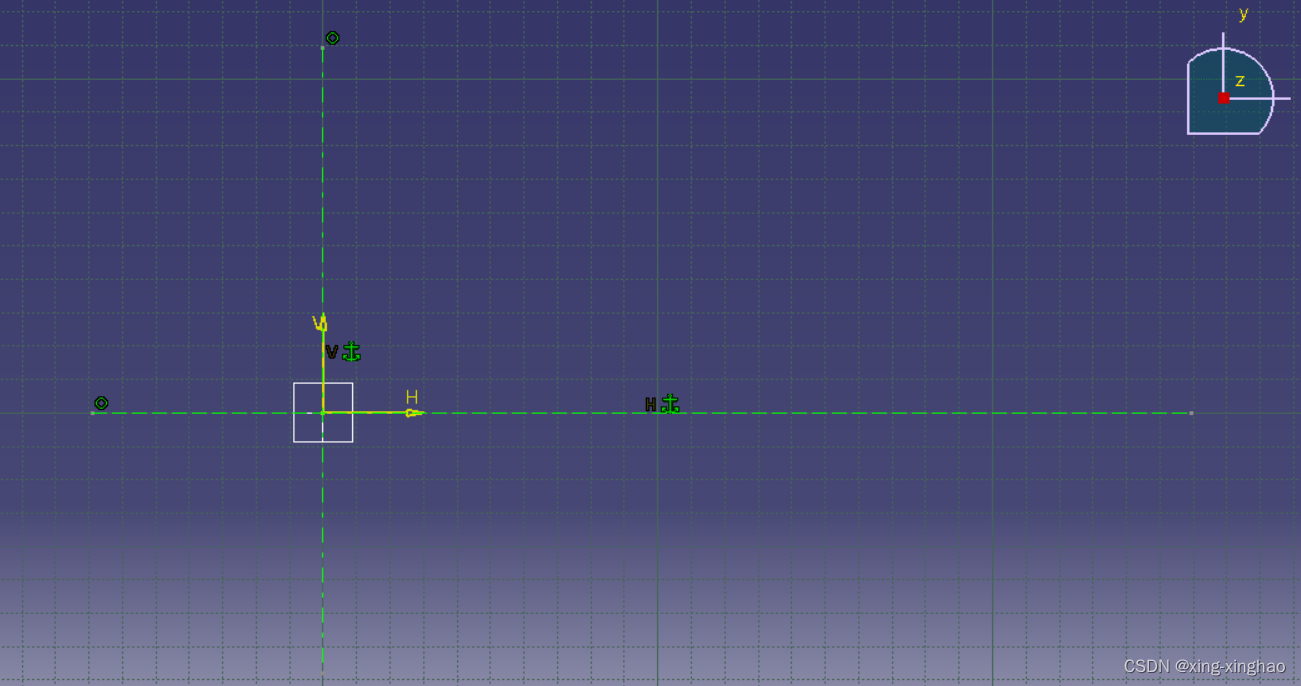

1.绘制基准中心线并添加约束（固定）

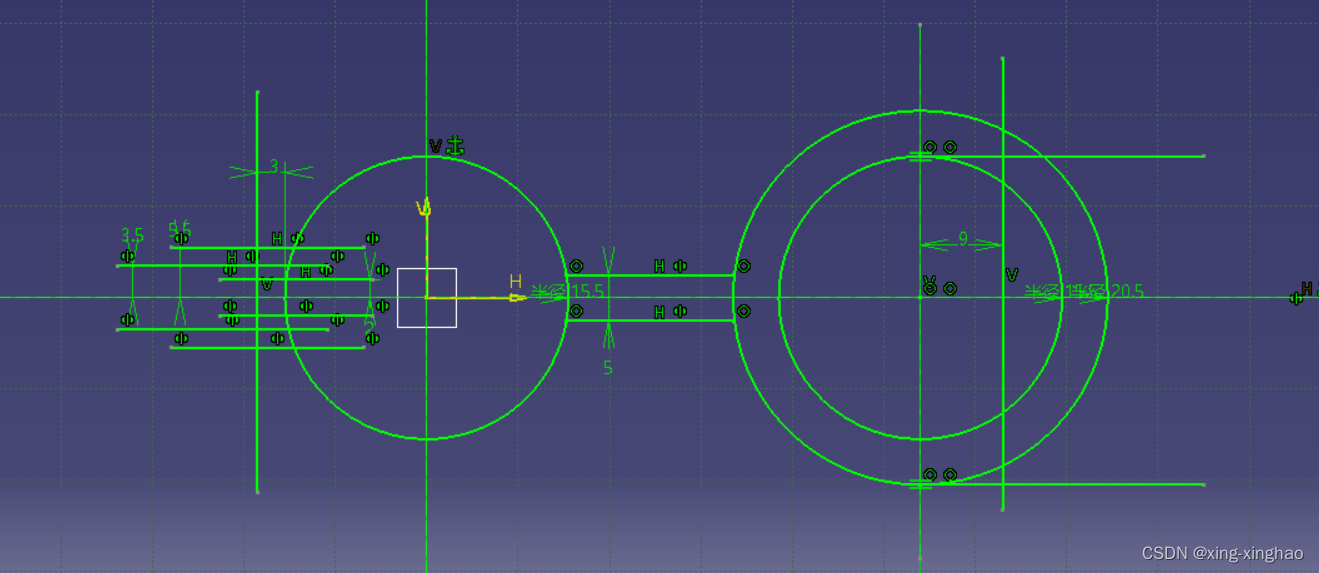

2.绘制圆、直线

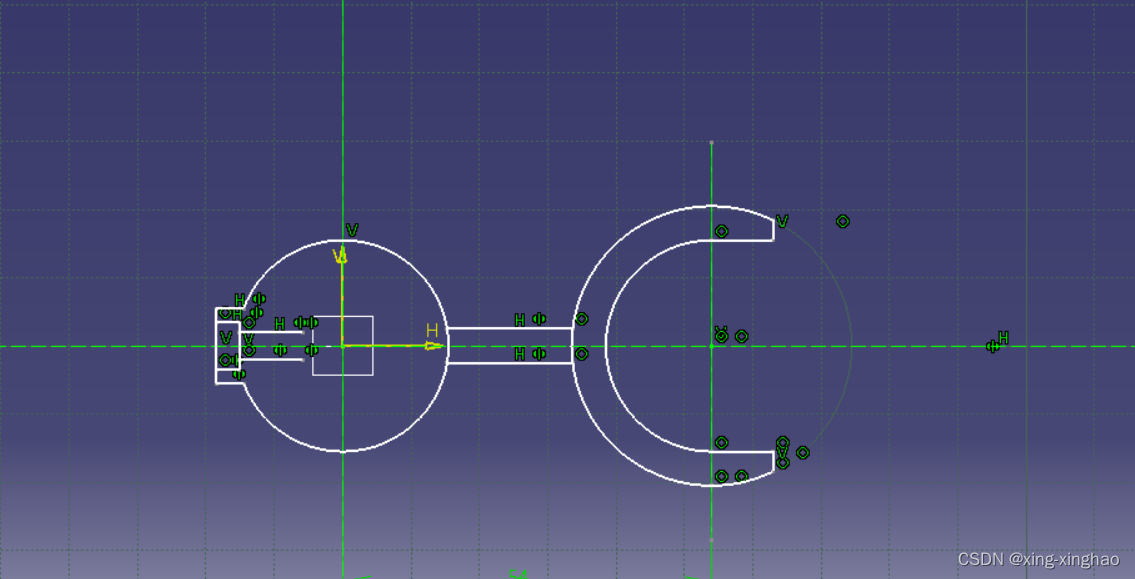

3.快速修剪



 4.删除全部尺寸后将固定约束取消（才能进行旋转）

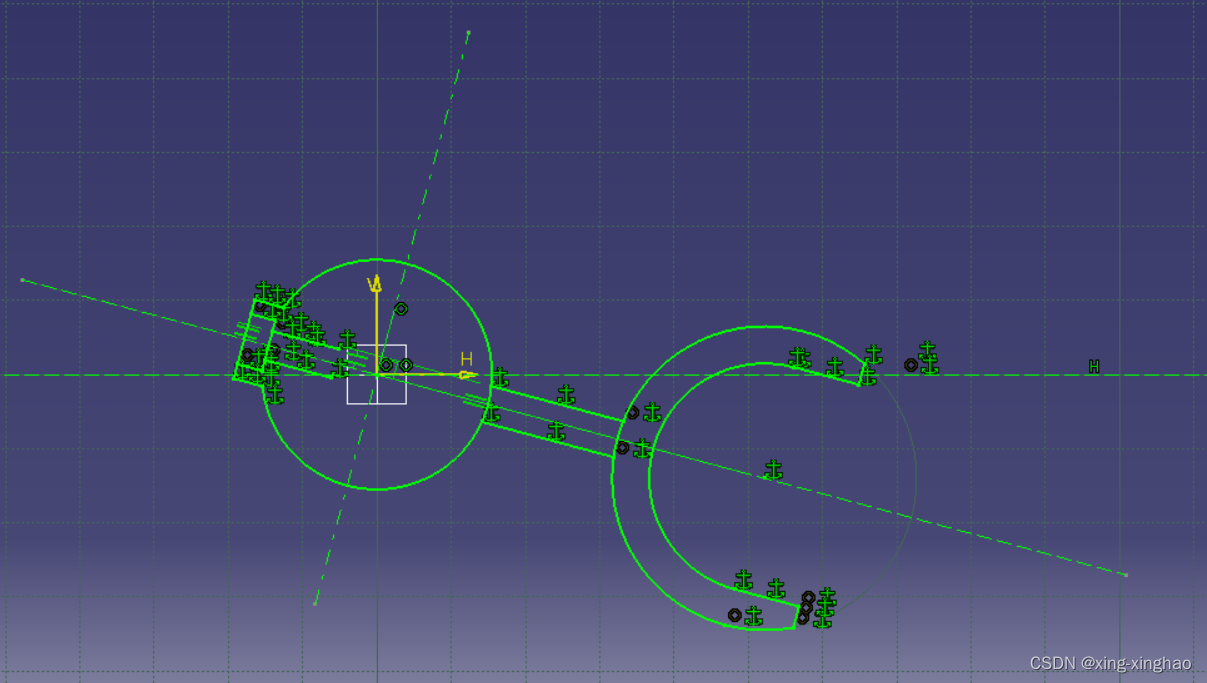

5.进行旋转

旋转后图形全选并约束为固定

绘制水平和竖直中心线



6.绘制圆、直线、轮廓、镜像、快速修剪

7.绘制直线相切、快速修剪

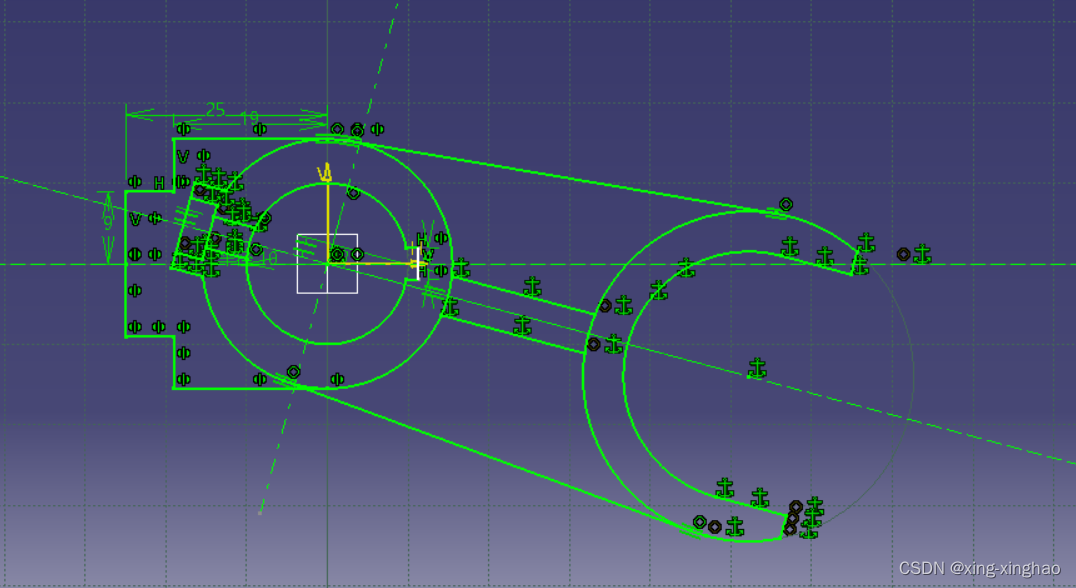

8.完成绘制
