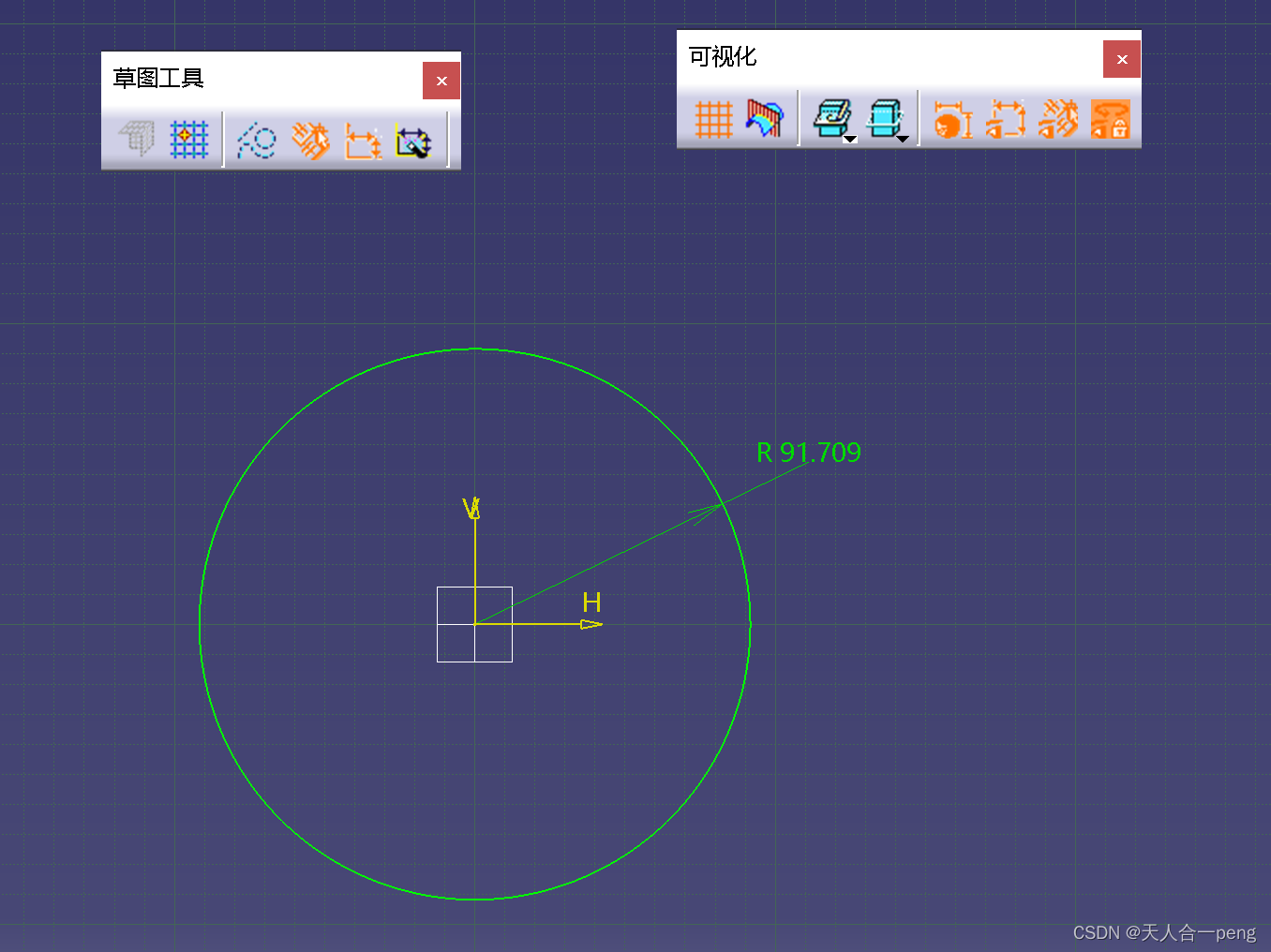

catia草图线束--不然固定不了---约束后变为绿色

最新推荐文章于 2024-06-07 09:44:13 发布
最新推荐文章于 2024-06-07 09:44:13 发布
阅读量5.2k 收藏 5
点赞数 1
分类专栏： 机械制造机械原理CAD 文章标签： catia
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/moonlightpeng/article/details/128461146
版权

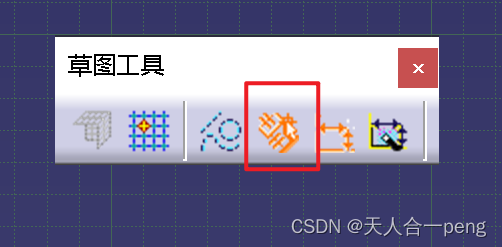

绘图时将“几何约束”命令打开

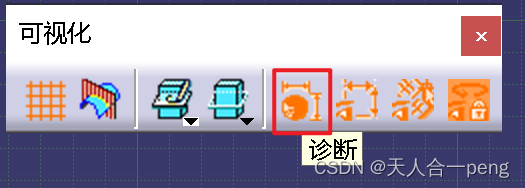

 然后将可视化中的诊断命令打开





如果第一个几何约束不打开则，画的图随时可以移动

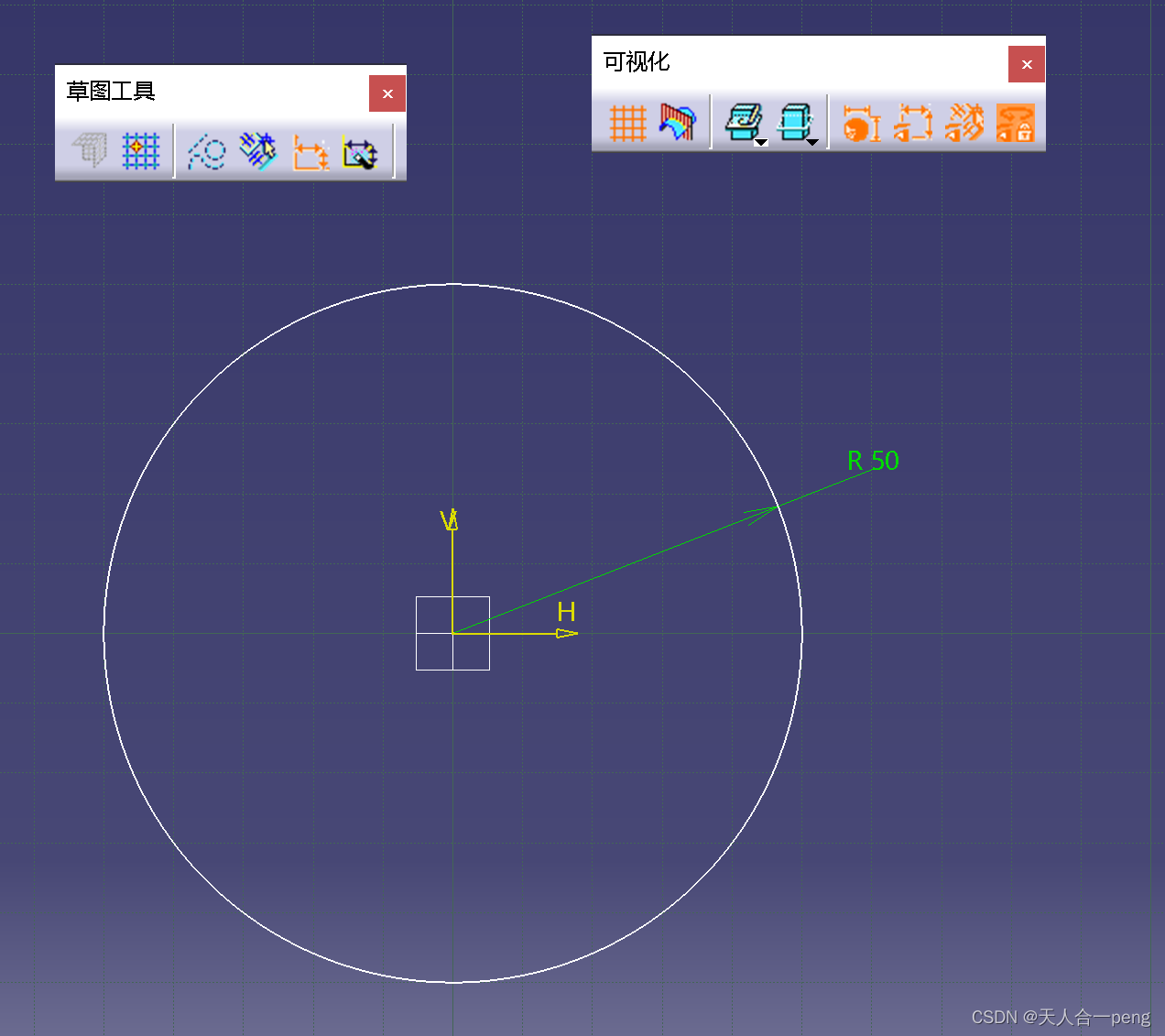

本来应该圆心在坐标原点，半径确定后草图是固定的，但依然是白色，表示未完全约束

 没有完全约束时可以移动草图的位置

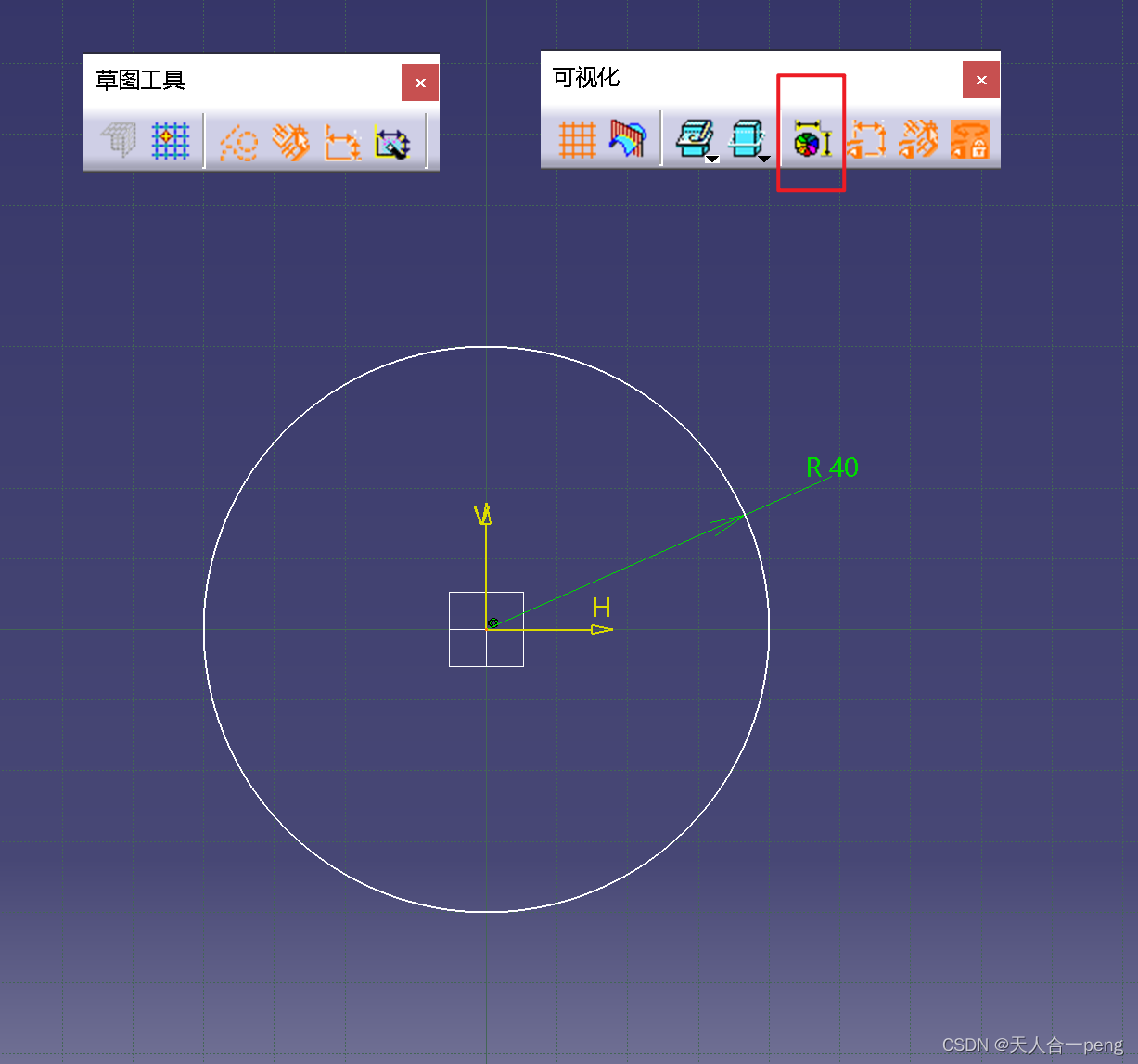

如果诊断不打开，则完全约束后依然草图是白色
