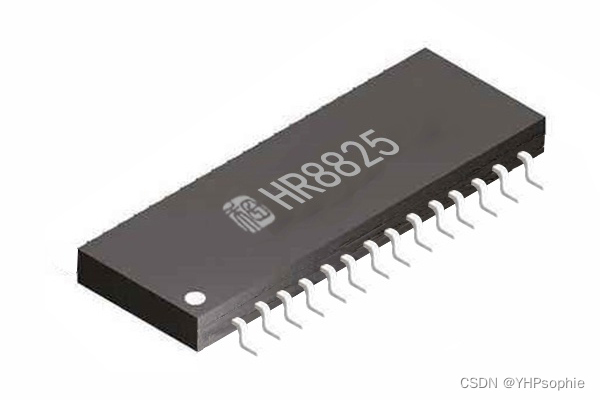

HR8825 STEP/DIR 微步进电机驱动芯片

HR8825是一种内置步进表的集成微步进电机驱动器，为打印机、扫描仪和其它自动化设备提供处理方案。HR8825提供一种带有裸L焊盘的TSSOP-28封装，能改进散热性能，且是无铅产品，引脚框采用100％无锡电镀。

内部的同步整流控制电路改进了PWM工作时的功耗。内部保护电路包括：带迟滞额过热保护、欠压锁定及过流保护。不需要特别的上电时序。

译M器是HR8825易于实施的关键。通过STEP简单的输入一个脉冲就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的编程接口。这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。

其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±2.5A。 HR8825的衰减模式可编程。

HR8825特点:

●低导通电阻RDS(ON)

●内置微步进相序表

●支持混合衰减模式

●8V-38V供电，2.5A输出能力

●内部欠压锁定

●过流保护

●过热关断电路

●内置3.3V参考电压输出

●六种步进模式，支持32细分

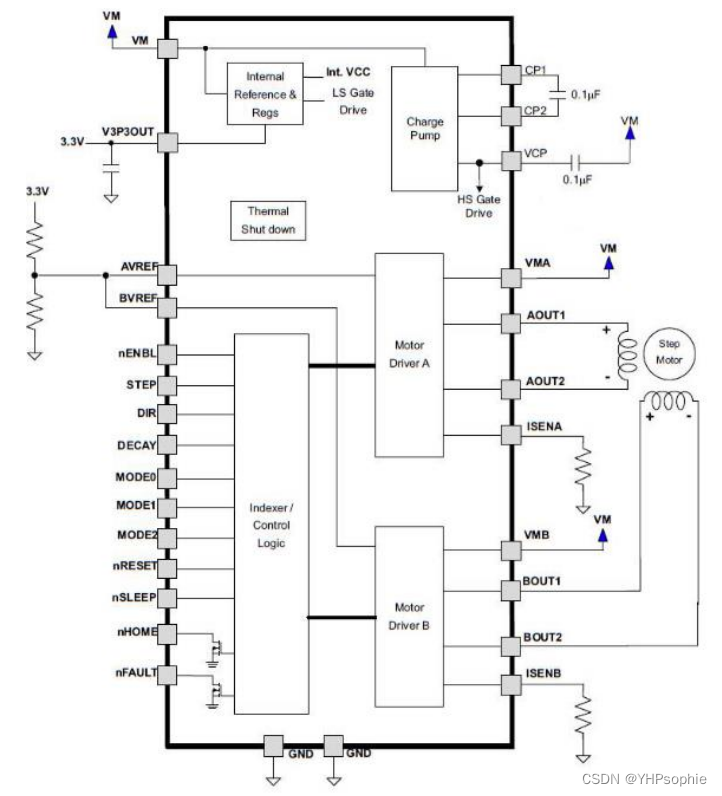

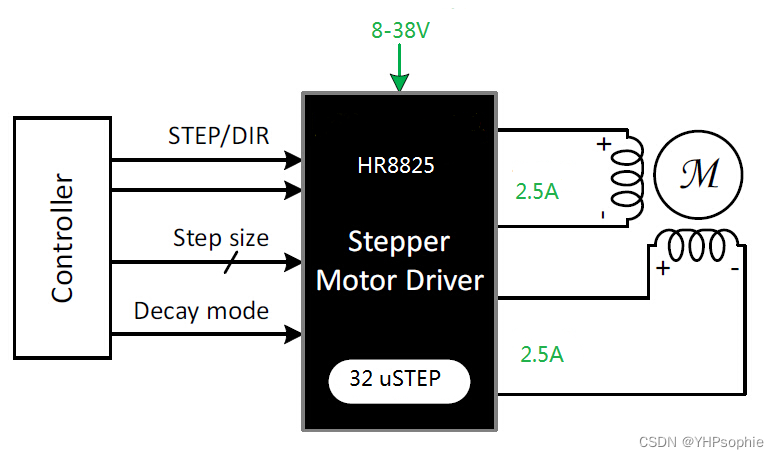

功能框架图：
