02.STM32开发板资源介绍与驱动

STM32开发板资源介绍与驱动

笔记基于正点原子官方视频
视频连接https://www.bilibili.com/video/BV1Wx411d7wT?p=71&spm_id_from=333.1007.top_right_bar_window_history.content.click
如有侵权，联系删除

开发板资源介绍

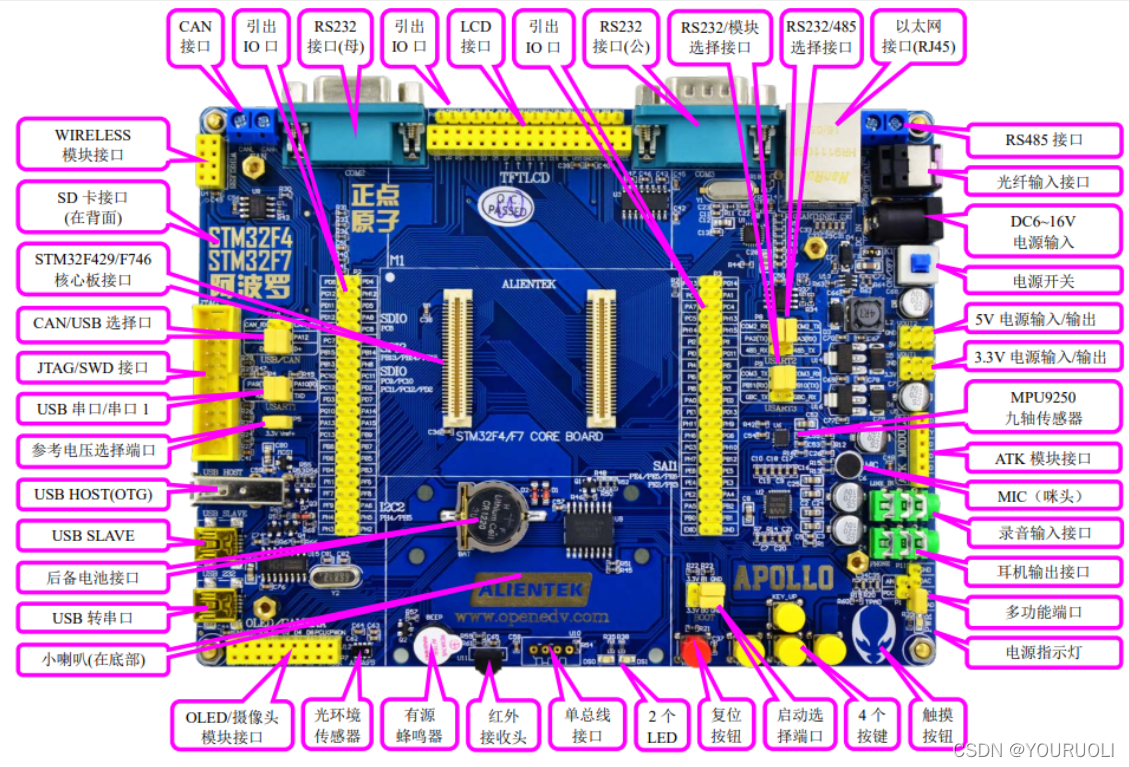

阿波罗 STM32 开发板底板

ALIENTEK 阿波罗 STM32F429 开发板底板板载资源如下：

• 1 个核心板接口，支持 STM32F429/F746 等核心板
• 1 个电源指示灯（蓝色）
• 2 个状态指示灯（DS0：红色，DS1：绿色）
• 1 个红外接收头，并配备一款小巧的红外遥控器
• 1 个九轴（陀螺仪+加速度+磁力计）传感器芯片，MPU9250
• 1 个高性能音频编解码芯片，WM8978
• 1 个无线模块接口，支持 NRF24L01 无线模块
• 1 路光纤输入接口（音频，仅 F7 支持）
• 1 路 CAN 接口，采用 TJA1050 芯片
• 1 路 485 接口，采用 SP3485 芯片
• 2 路 RS232 串口（一公一母）接口，采用 SP3232 芯片
• 1 路单总线接口，支持 DS18B20/DHT11 等单总线传感器
• 1 个 ATK 模块接口，支持 ALIENTEK 蓝牙/GPS/MPU6050/RGB 灯模块
• 1 个光环境传感器（光照、距离、红外三合一）
• 1 个标准的 2.4/2.8/3.5/4.3/7 寸 LCD 接口，支持电阻/电容触摸屏
• 1 个摄像头模块接口
• 1 个 OLED 模块接口
• 1 个 USB 串口，可用于程序下载和代码调试（USMART 调试）
• 1 个 USB SLAVE 接口，用于 USB 从机通信
• 1 个 USB HOST(OTG)接口，用于 USB 主机通信
• 1 个有源蜂鸣器
• 1 个 RS232/RS485 选择接口
• 1 个 RS232/模块选择接口
• 1 个 CAN/USB 选择接口
• 1 个串口选择接口
• 1 个 SD 卡接口（在板子背面）
• 1 个百兆以太网接口（RJ45）
• 1 个标准的 JTAG/SWD 调试下载口
• 1 个录音头（MIC/咪头）
• 1 路立体声音频输出接口
• 1 路立体声录音输入接口
• 1 个小扬声器（在板子背面）
• 1 组多功能端口（DAC/ADC/PWM DAC/AUDIO IN/TPAD）
• 1 组 5V 电源供应/接入口
• 1 组 3.3V 电源供应/接入口
• 1 个参考电压设置接口
• 1 个直流电源输入接口（输入电压范围：DC6~24V）
• 1 个启动模式选择配置接口
• 1 个 RTC 后备电池座，并带电池
• 1 个复位按钮，可用于复位 MCU 和 LCD
• 4 个功能按钮，其中 KEY_UP(即 WK_UP)兼具唤醒功能
• 1 个电容触摸按键
• 1 个电源开关，控制整个板的电源
• 独创的一键下载功能
• 引出 110 个 IO 口

STM32F429 核心板

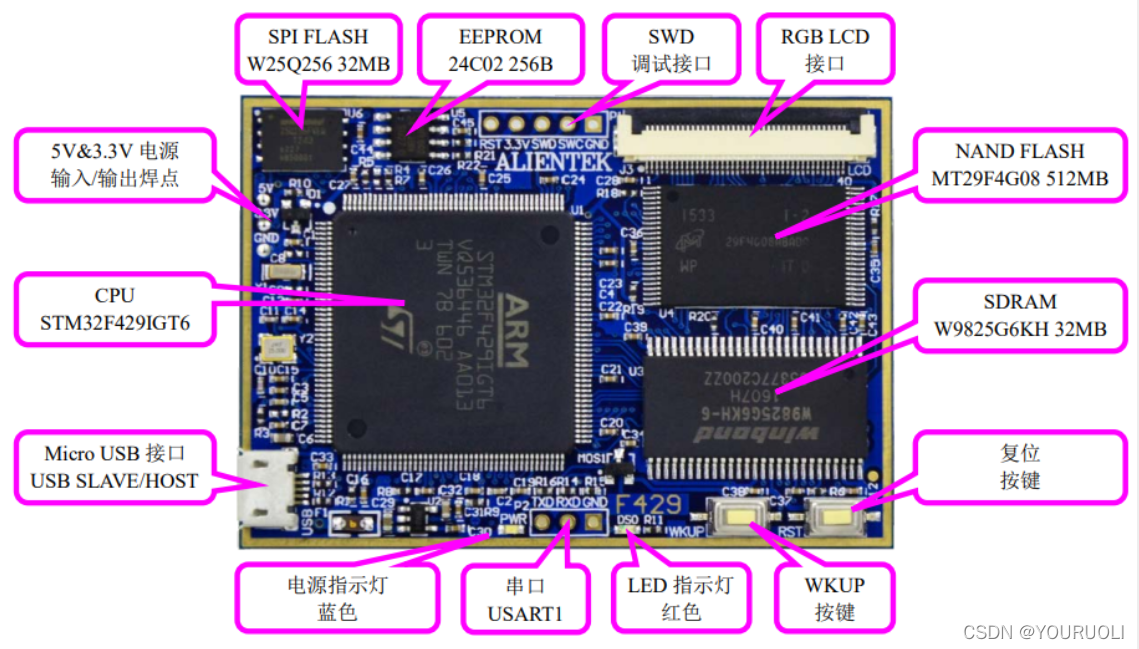

ALIENTEK STM32F429 核心板板载资源如下：

• CPU：STM32F429IGT6，LQFP176，FLASH：1024KB，SRAM：256KB
• 外扩 SDRAM：W9825G6KH，32M 字节
• 外扩 NAND FLASH：MT29F4G08，512M 字节
• 外扩 SPI FLASH：W25Q256，32M 字节
• 外扩 EEPROM：24C02，256 字节
• 2 个板对板接口（在底部），引出 110 个 IO，方便接入各种底板
• 1 个 5V&3.3V 焊点，支持外接电源或输出电源给外部
• 1 个 Micro USB 接口，可作 USB SLAVE/HOST(OTG)使用
• 1 个电源指示灯（蓝色）
• 1 个状态指示灯（红色）
• 1 个 TTL 串口（USART1）
• 1 个复位按钮，可用于复位 MCU 和 LCD
• 1 个功能按钮，WKUP，可以用作 MCU 唤醒
• 1 个 RGB LCD 接口，支持 RGB 接口的 LCD 屏（RGB565 格式）
• 1 个 SWD 调试接口

STM32初探

1.STM32特点：内核，低功耗，外se

什么是STM32

• 新的基于ARM内核的32位MCU系列

  • 内核为ARM公司为要求高性能、低成本、低功耗的嵌入式应用专门设计的Cortex-M内核
  • 标准的ARM架构

• 超前的体系结构一高性能

  • 低电压
  • 低功耗
  • 创新的内核以及外设

• 简单易用/自由/低风险

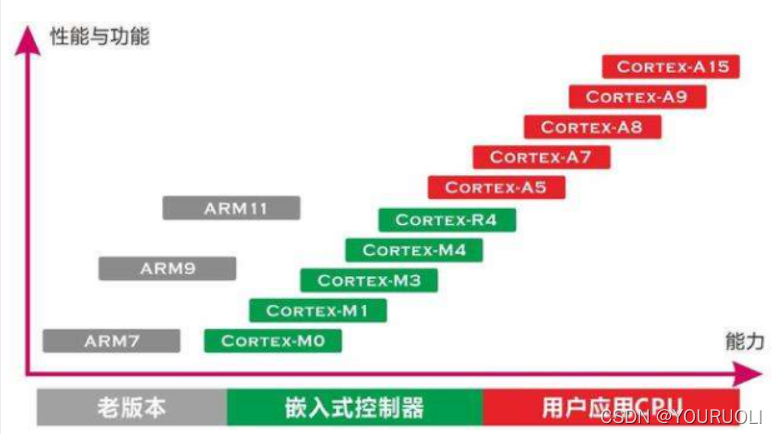

Cortex内核

• Cortex-M4采用ARMV7-ME架构

  • ARMv7架构定义了三大分工明确的系列
  • “A”系列：面向尖端的基于虚拟内存的操作系统和用户应用
  • “R”系列：针对实时系统;
  • “M"系列：对微控制器。

• Cortex-M3采用ARMV7-M架构，Cortex-MO采用ARMV6-M架构，Cortex-A5/A8采用ARMv7-A架构，传统的ARM7系列采用的是ARMv4T架构。

  Cortex M4（STM32 F4）内核

• 先进的Cortex-M4内核

  • 浮点运算能力
  • 增强的DSP处理指令

• 更多的存储空间

  • 高达1M字节的片上闪存
  • 高达196K字节的内嵌SRAM
  • FSMC：灵活的外部存储器接口

• 极致的运行速度

  • 以168MHz高速运行时可达到210DMIPS的处理能力更

• 高级的外设

  • 新增功能：照相机接口、加密处理器，USB高速OTG接口…
    增强功能：更快的通信接口，更高采样率，带FIFO的DMA控制器…

2.STM32芯片家族

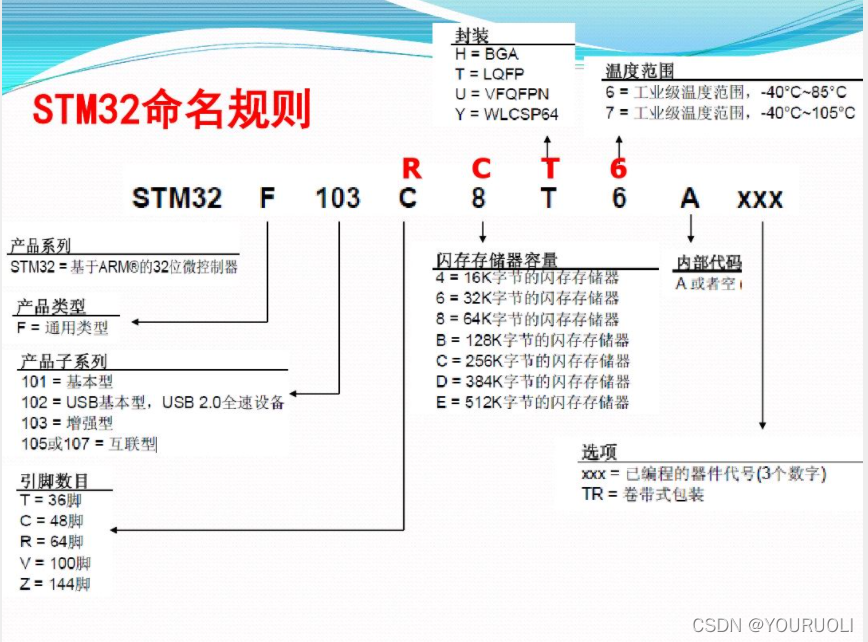

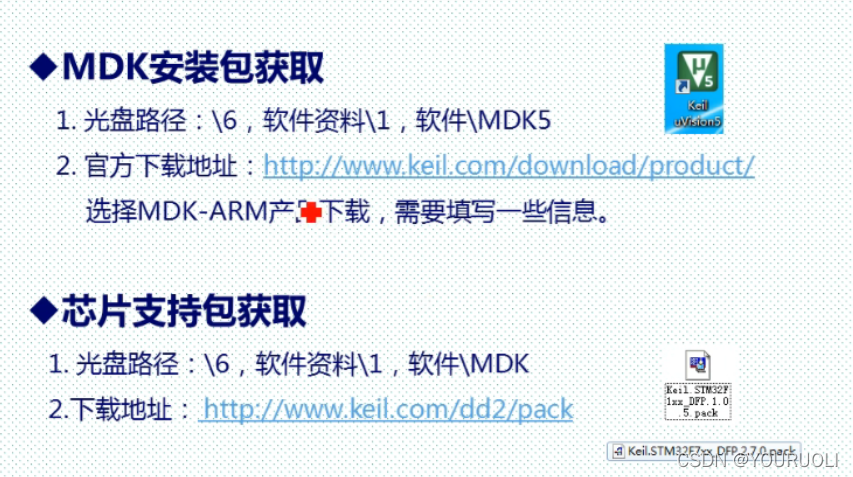

软件、支持包、驱动

注意

• 安装路径不能有中文、不能有空格、系统用户名不能为中文
• 多个版本MDK ( Keil)不要安装在同自录)
• MDK5需要加载芯片对应的支持包。
