稳压二极管加运算放大器实现稳定的电压基准

注：本篇为学习笔记，方便以后查阅。

简介

介绍了一种使用稳压二极管和运算放大器实现的电压基准的实现，可以承受输入电源和负载电流的较大波动，并对原理进行了解释。

方法

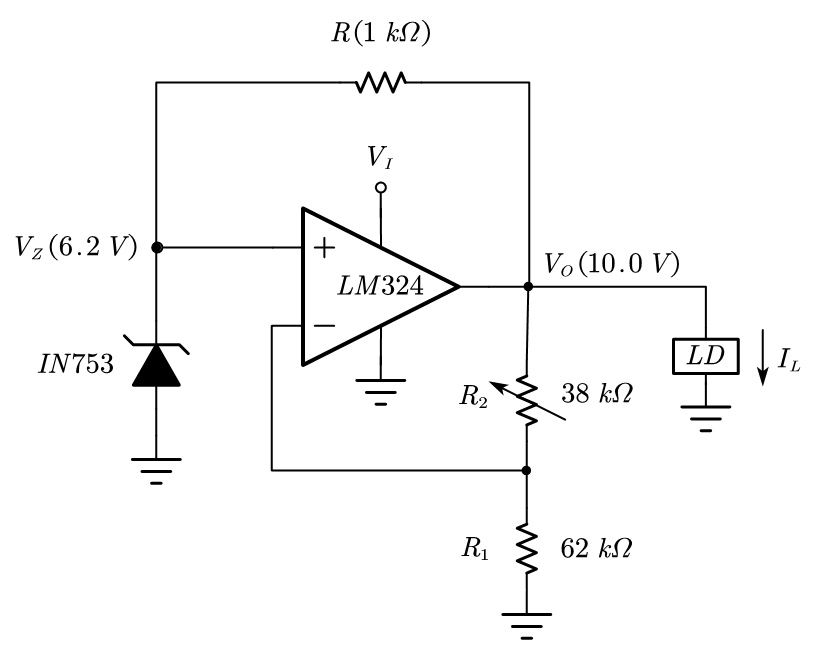

图中使用的稳压二极管为 6.2 V 稳压管，运算放大器使用的型号为 LM324，按照图中的参数配置的话，只要满足输入 $V_I$ 在 12 V 至 36 V ，负载电流 $I_L$ 在 0 至 25 mA 范围内波动，输出的参考电压 $V_O$ 就能稳定的保持在 10 V 左右，通过调节 $R_2$ 电阻，可以改变参考电压 $V_O$ 的值。

解释

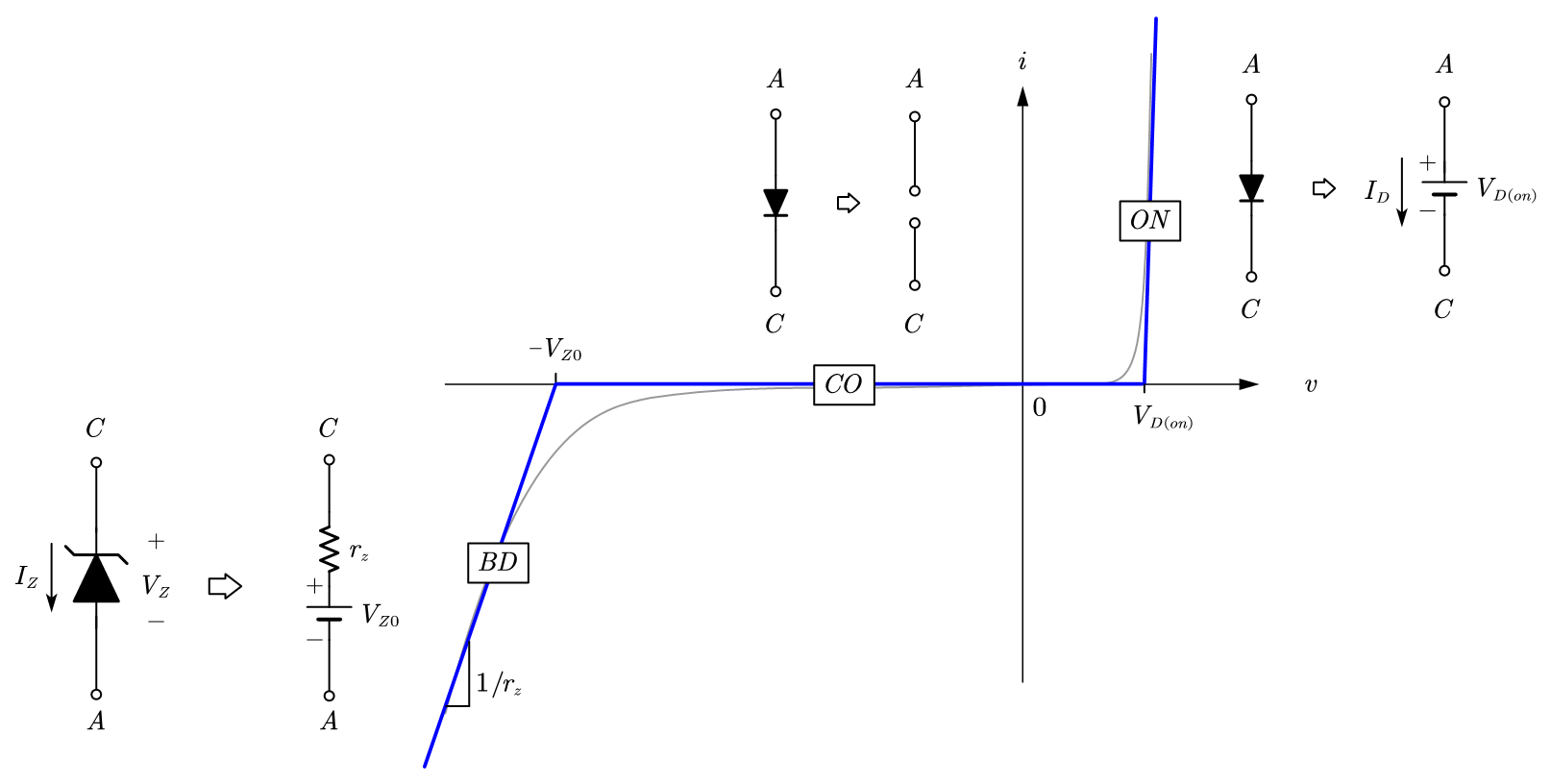

pn 结的线性近似和大信号模型如图所示。

图中

• ON 代表 pn 结的前向导通区域

• CO (cut off) 代表截止区域

• BD (breakdown) 是反向击穿区域。

稳压二极管工作在图中的 BD (二极管的反向击穿)区域，该区域的大信号等效模型为电压源 $V_{Z0}$ 串联一个等效电阻 $r_z$ 。

下面分三次迭代由简入深的推导出开头我们介绍的电压基准电路。

1.初步设计

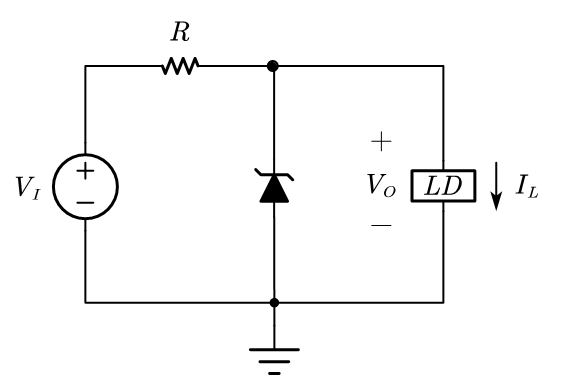

下图是直接利用稳压二极管的稳压特性设计的电压基准电路。

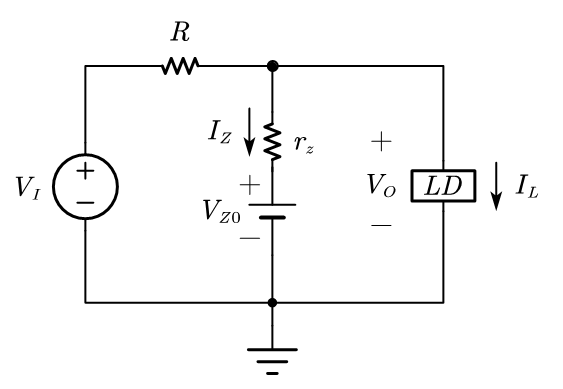

通过电阻 R 的分压限流，使稳压二极管工作在反向击穿区域的合适位置，使用对应的等效模型替换，得到下图所示的等效电路：

使用叠加定理，可以得到输出电压为：

$$V_O=\frac{r_z}{R+r_z}{V}_I+\frac{R}{R+r_z}{V}_{Z0}-(R//r_z)I_L$$

公式中第一项跟输入电压有关，第三项跟输出电流有关，所以这种方案输出的电压基准 $V_O$ 会受到输入和负载的影响，基准不稳定，需要改进。

2.尝试消除负载的影响

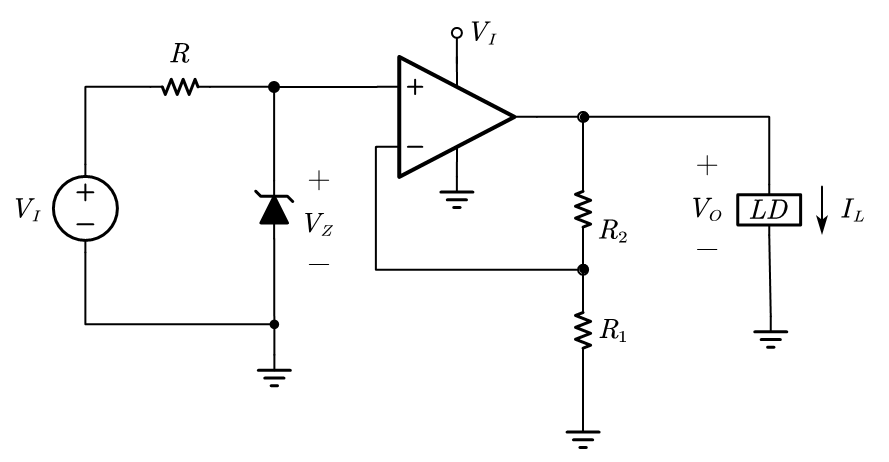

第二版改进版本采用运算放大器隔离输入和负载输出，使用同相放大电路，根据同相放大电路的公式有：

$$V_O=(1+\frac{R_2}{R_1})V_Z$$

因为流入放大器同相端的电流几乎为 0 ，所以再次使用叠加法可得：

$$V_Z=\frac{r_z}{R+r_z}{V}_I+\frac{R}{R+r_z}{V}_{Z0}-0$$

这里我们就消除掉了负载电流对 $V_O$ 的影响。

但是，这里的输出基准电压 $V_O$ 还是会受到输入电源的影响，会随着输入电源的波动而波动，需要继续改进。

3.消除输入电源的影响

这里在上一步的基础上使用输出的电压基准 $V_O$ 作为稳压二极管的输入电源，同时修改 $R_2$ 为可调电阻，可以方便控制放大器的放大倍率，此时的 $V_Z$ 与输入电源无关，为：

$$V_Z=\frac{r_z}{R+r_z}{V}_O+\frac{R}{R+r_z}{V}_{Z0}$$

带入下式：

$$V_O=(1+\frac{R_2}{R_1})V_Z$$

可得：

$$V_O=\frac{1+\frac{R_2}{R_1}}{1-\frac{R_2{r}_z}{R_{1}R}}{V}_{Z0}$$

其中 $V_{Z0}$ 和 $r_Z$ 是稳压二极管的大信号等效模型里的参数。

至此，得到了开头介绍的稳定的电压基准电路。

参考

《模拟电路设计分立与集成（英文版）》- [美]Sergio Franco 著 雷鑑铭 注释 - p79: Using an Op Amp to Improve Voltage-Reference Performance.
