DC-DC转换器适合需要高效能、大功率并且电压变化较大的场合。
LDO适合低功率、对噪声要求高的应用，尤其是输入和输出电压差不大的时候。
基准电压源适用于需要高精度、低噪声电压参考的应用

LDO效率低（工作原理类似于电阻压降，会带来损耗，发热）；DC\DC效率高（通过控制开关管（三极管、MOS管）开关对电容电感冲、放电，通过控制开关频率控制输出电压）
LDO只能做压降，DC\DC适用于升压\降压
LDO输出纹波小，而DC\DC由于开关原理纹波较大，可以在DC\DC后加一个LDO减小纹波
LDO外围电路简单，成本较低，DC\DC相反
LDO输出电流与输入相似，因此如果压降太大会导致过多功率损耗在LDO上，带来发热等问题
LDO一般最大输出电流有几百mA，而DCDC最大输出电流有几A甚至更大

DC-DC

用于构建Buck电路/Boost电路的核心器件。使用开关元件（三极管、MOSFET）以及储能元件（电感、电容），通过调整输出占空比改变输出电压。效率较高（约80%以上）适用于高负载功率场景。

但是DC-DC外围电路设计较为复杂，输出电压有纹波，不够平滑。

且需要主要开关噪声和电磁干扰。

工作模式

DC-DC导通模式

CCM ，连续导通模式(Continuous Conduction Mode)

DCM，断续导通模式 (Discontinuous Conduction Mode)

BCM，临界导通模式（ CCM 切换到 DCM 经历的模式）(Boundary Conduction Mode)

DC-DC控制模式

PWM(脉冲宽度调制)

PWM采用恒定的开关频率，通过调节脉冲宽度(占空比)的方法来实现稳定电源电压的输出。在PWM调制方式下，开关频率恒定，即不存在长时间被关断的情况。

优点：噪声低、效率高，对负载的变化响应速度快，且支持连续供电的工作模式。

缺点：轻负载时效率较低，且电路工作不稳定，在设计上需要提供假负载。

电压控制模式

电流控制模式

峰值电流

谷值电流

平均电流

PFM(脉冲频率调制)

PFM通过调节开关频率以实现稳定的电源电压的输出。PFM工作时，在输出电压超过上阈值电压后，其输出将关断，直到输出电压跌落到低于下阈值电压时，才重新开始工作。

优点：功耗较低，轻负载时，效率高且无需提供假负载。

缺点：对负载变化响应较慢，输出电压的噪声和纹波相对较大，不适合工作于连续供电方式。

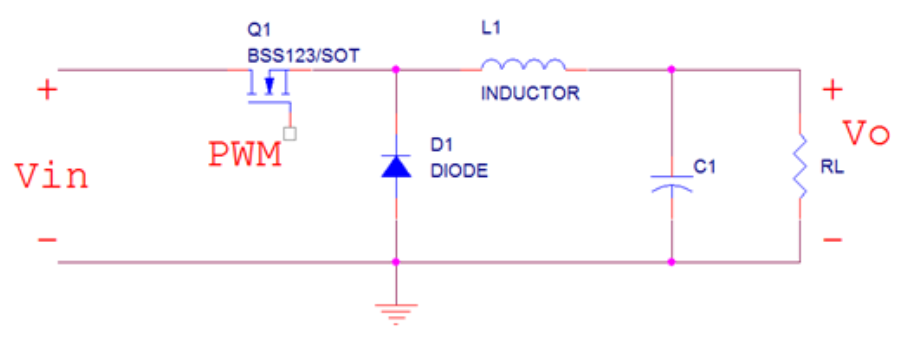

Buck电路

Buck电路工作原理以及三种工作模式分析-CSDN博客

同步整流和异步整流

同步是指将Buck电路中的二极管换成受控FET

工作方式：

当对电感充电时，上MOS管打开，下MOS管关闭，电流从Vin流向电感

当使用电感放电时，上管关闭，下管打开，电感电势左高右低，电流从电感流经地，流过下管流回电感

FET有较小的导通压降，使得Buck电路的功耗进一步降低

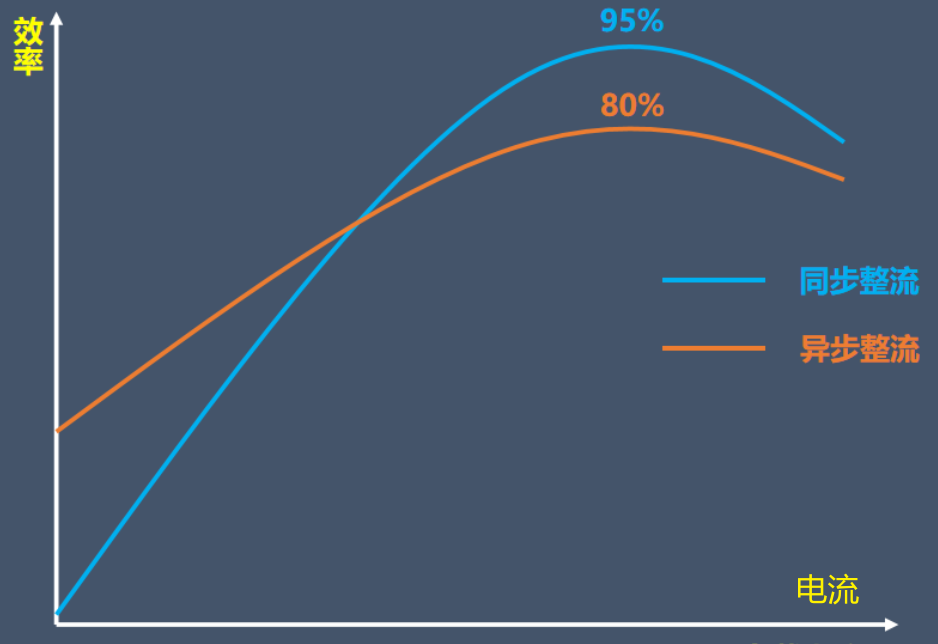

同步整流在高负载时效率较高

异步整流的二极管压降一般在0.3V左右，而同步整流的下侧MOS导通时电阻只有几十毫欧左右，在上侧MOS关闭时，异步整流的二极管损耗比同步整流的MOS管损耗大，从而导致异步整流的效率相比较低

在低负载时效率较低

同步整流当电感中存储的电流降为为０后，由于下侧MOS管并没有关闭，这时输出电容的一部分电流会给电感充能，从而会有电感电流为负的情况，直到下一个上侧MOS的导通周期到来(有的同步整流可以控制轻负载的模式，控制不让反向电流流过)

自举电容

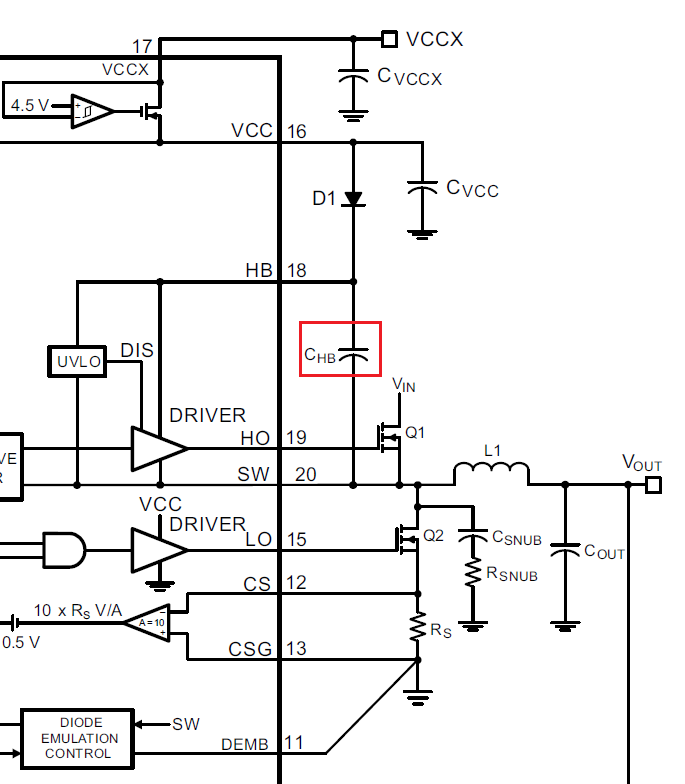

以LM5116为例，上图为部分内部原理图。

当DC-DC处于关闭Vin，只使用功率电感L1和输出电容Cout作为供电电源时

功率FET Q2会导通，L1会逐渐消耗能量（续流回路为顺时针），直到L1左端电压归0

同时，自举电容Chb上端连接VCC，会对电容充电，使其上下压差达到VCC

--------------------------------------------------------------------------------------------------------------------------

当DC-DC打开Q1，使用Vin对电感充电时

导通瞬间，Chb上端电压为VCC,即Q1 左侧Driver输入电压为VCC和0

Q1栅极(G)电压达到VCC，Q1导通，Q1下端（源极S）电压达到VCC

此时自举电容下端同样达到VCC，由于电容两端电压不能突变，因此上端电压达到2VCC

Q1 deriver输入电压为2VCC和VCC，是的Q1 G极电压为2VCC

Vgs压差大于导通阈值,Q1继续导通

（如果没有自举电容，当driver控制Q1导通瞬间，S极电压达到VCC

此时S极电压同样为VCC，Vgs压降不存在，导致Q1关断，无法正常对电感充电）

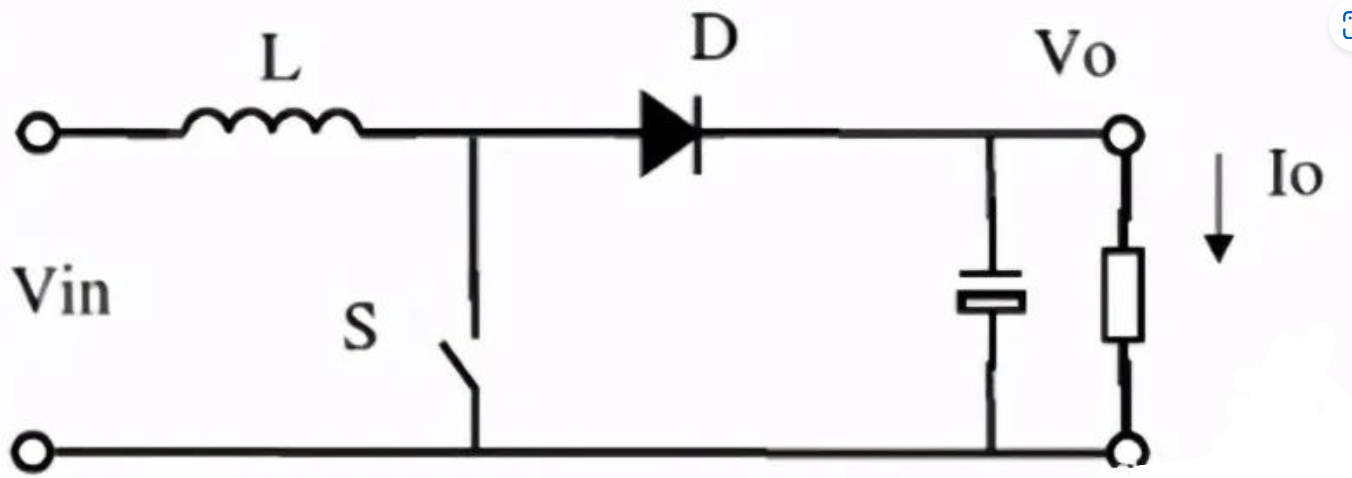

Boost电路

【转载】手撕Boost！Boost公式推导及实验验证_boost电路电感计算-CSDN博客

Buck-Boost电路

LDO（低压差线性稳压器）

外围电路设计简单，输出电压稳定，没有开关噪声，成本低，

LDO的效率与输入和输出电压差相关，当输入电压远高于输出电压时，效率较低，特别是在高功率应用中，效率损失较大。

（LDO是线性器件，不具备能量转换或者电流变换的功能，因此输入输出电流近似相等；

计算其输入输出功率比近似为输入输出电压之比，因此当压差过大时，效率低）

电子电路学习笔记（14）——LDO(低压差线性稳压器)_ldo电路-CSDN博客

工作原理

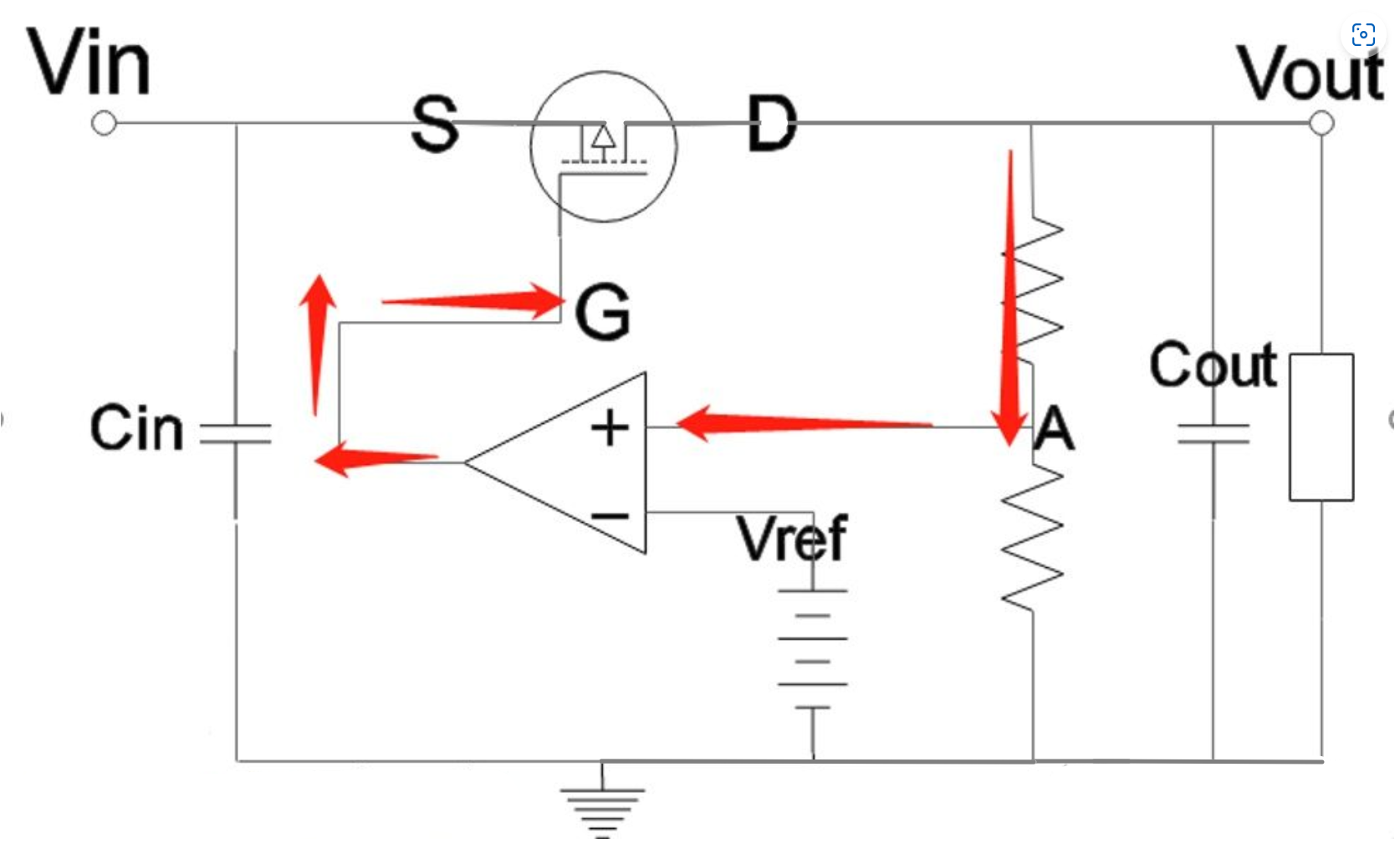

LDO主要元器件：运放，开关元器件（如MOSFET），分压网络，基准电压源

MOSFET工作在饱和区（恒流区），即输出电流不随输入电压改变而改变，只受栅源电压影响，栅源电压越高，输出电流越高

（DS之间有一定的压差，dropout voltage主要指的就是这个压差，所以LDO若想稳定工作在饱和区，输入输出之间必须满足这个压差，应用中可以考虑把datasheet中的数据预留25%的余量。）

（以NMOS为例，上图使用耗尽型PMOS，其他参考此博客）

令负载为电阻，阻值减少表示负载增加，即消耗的电流增加，阻值无穷大时流过的电阻为0

当负载增加（阻值降低）

负载所需的电流增加

LDO输出端电压下降

分压电阻节点电压下降

运放输入的分压值与参考电压之间产生压差

运放输出电压增加

MOSFET栅源电压增大，输出电流增加

负载一定，电流增加，电压随之提高

重要参数

1. 电压类型

正电压：大多数电路使用正电压LDO（如3.3V、5V），器件选择广泛（如AMS1117、TPS7A系列）。

负电压：用于需要负电源的场合（如运放供电、某些传感器），可选器件较少，典型型号如LM2991（-5V固定输出），因其可靠性和广泛验证被大公司采用。

2. 输入电压范围

定义：LDO输入电压的最小值和最大值（如4V至20V）。

降额设计：实际应用中需将标称最大输入电压降低20%（如标称最大输入为20V，实际使用不超过16V），以提高可靠性和寿命，避免电压瞬态或温度波动导致损坏。

3. 输出电压

固定输出：选择固定电压型号（如3.3V、5V），无需外部分压电阻，减少器件数量，降低噪声和成本。

可调输出（ADJ）：需外接电阻网络调整电压，灵活性高但增加电路复杂性和干扰风险，用户建议避免以简化设计。

4. 输出电流

标称值：LDO的最大持续输出电流（如500mA、1A）。

裕量设计：实际负载电流应小于标称值的75%（如标称1A的LDO，实际负载不超过750mA），确保瞬态电流（如设备启动）或高温环境下稳定工作。

5. 压差（Dropout Voltage）

定义：维持输出电压稳定的最小输入-输出电压差（如压差为0.3V@1A）。

关键点：在满载时，输入电压必须满足 VIN≥VOUT+VDropoutVIN≥VOUT+VDropout，否则LDO退出稳压状态。

低压差优势：适合输入电压接近输出的场景（如电池供电），减少功耗。

7. 线性调整率（Line Regulation）

定义：输入电压变化引起的输出电压变化，

示例：输入电压从5V变到6V，输出电压变化不超过0.01% × 5V = 0.5mV。

8. 负载调整率（Load Regulation）

定义：负载电流变化引起的输出电压变化。如：负载从0.1A突增至1A，输出电压变化不超过10mV。

优化方法：选择低负载调整率的LDO，或增加输出电容。

9. 电源纹波抑制比（PSRR）

定义：LDO抑制输入纹波的能力，单位为dB

应用：低噪声电路（如ADC、传感器）：需PSRR >80dB。

高PSRR型号：如TPS7A4700（78dB@1kHz）。

10. 瞬态响应（Transient Response）

定义：负载电流突变时输出电压的最大偏差和恢复时间（如50mV超调，100μs恢复）。

影响因素：

输出电容（COUT）：大电容减少电压跌落，低ESR电容（如陶瓷电容）加速响应。

LDO带宽：高带宽LDO（如LT3045）响应更快。

11. 静态电流（Iq）

定义：LDO空载时的自身消耗电流（如5μA）。

电池供电设计：低Iq（如TPS7A02的1μA）可显著延长续航。

权衡：超低Iq可能牺牲PSRR或瞬态性能。

12. 最大耗散功率

散热设计：必要时添加散热片或优化PCB铜箔散热。

13. 输出电容与ESR

输出电容（COUT）：通常需≥1μF，用于稳定输出电压和瞬态响应。
