电磁继电器

继电器(Relay)是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中。它实际上是用较小的电流去控制较大电流的一种自动开关

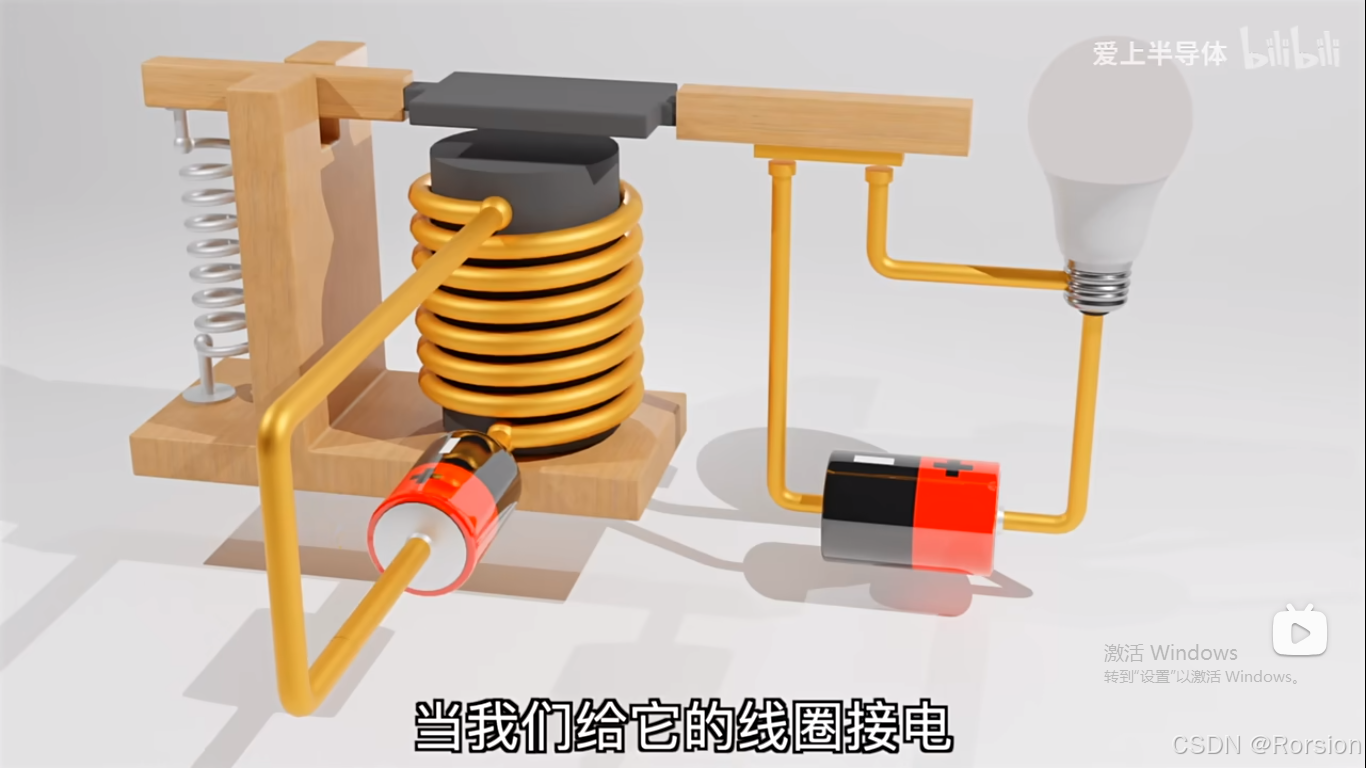

当给继电器的线圈通电，线圈就有了磁性，它的衔铁就会被吸引，致使电路连接

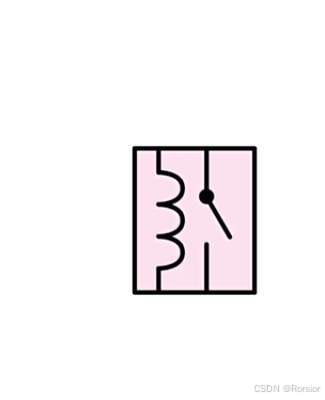

它的电路符号是



以下为搭建的硬件电路，当开关闭合时灯泡点亮

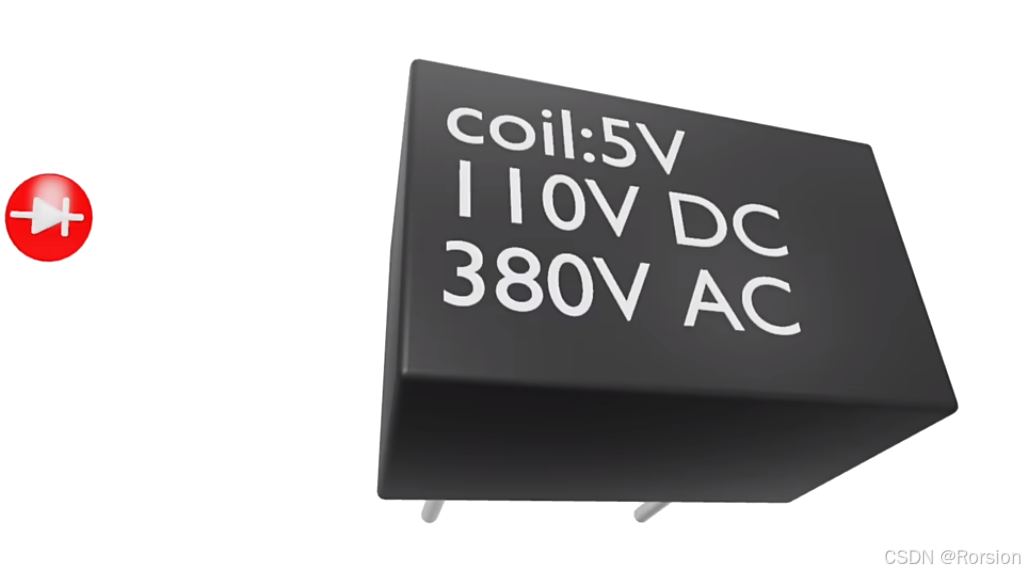

 coil:5V 表示当给继电器两端电压为5V时继电器地触点就会闭合。如果给1V电压所激发的电磁力不能吸引触点动作；如果是10V继电器的线圈可能会直接烧毁(注意，这里说的烧毁是线圈端电压过大而导致的烧毁。下面所说的最高承受指的是右边触点所在电路)。110V DC是指他在直流电压下最高可承受110V的电压。380V AC是指他在交流电压下最高可承受380V的电压。所以我们给他加交流电也是可以工作的，而MOS管则不能加交流电

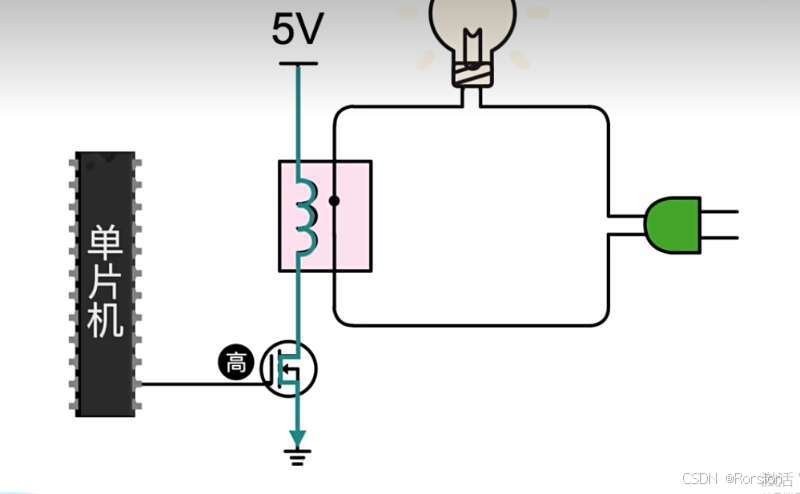

一般都是使用单片机来控制继电器，如下图。

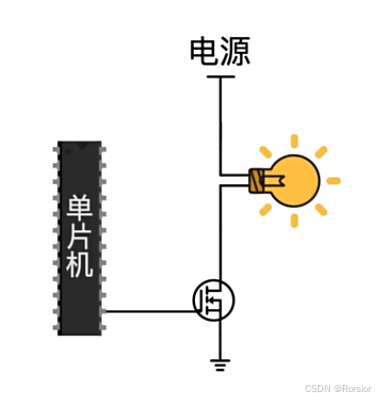

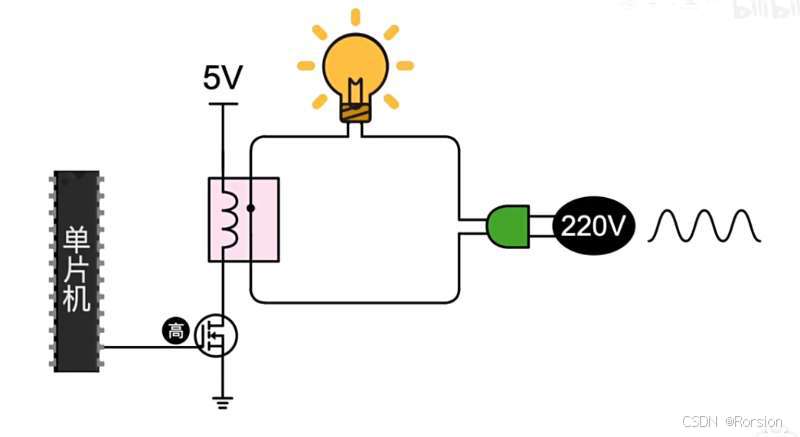

但是为啥不直接用MOS管控制继电器通断那？在很多场合MOS管是可以替代继电器的。但是继电器可以很轻松的升任高电压大电流的场合

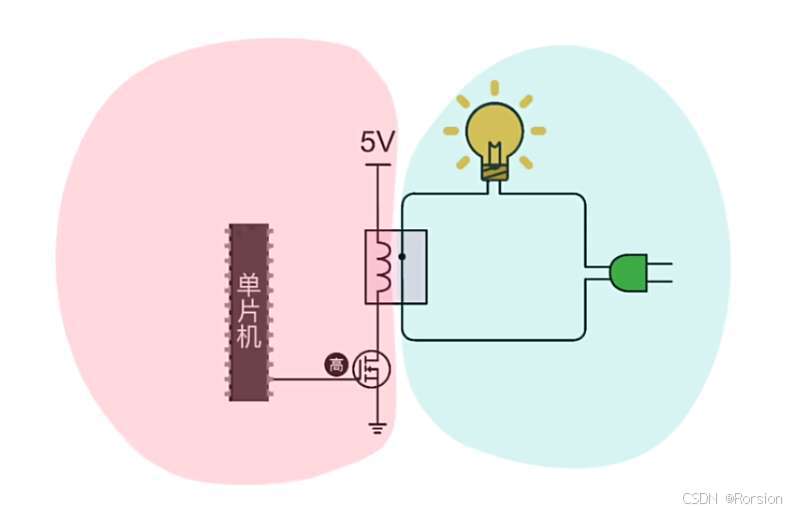

除此之外，继电器具有电气隔离功能，它的线圈端和负载端是完全隔离的。并且继电器是不需要散热的，而有点功率的MOS管就需要散热片或者是风扇进行散热

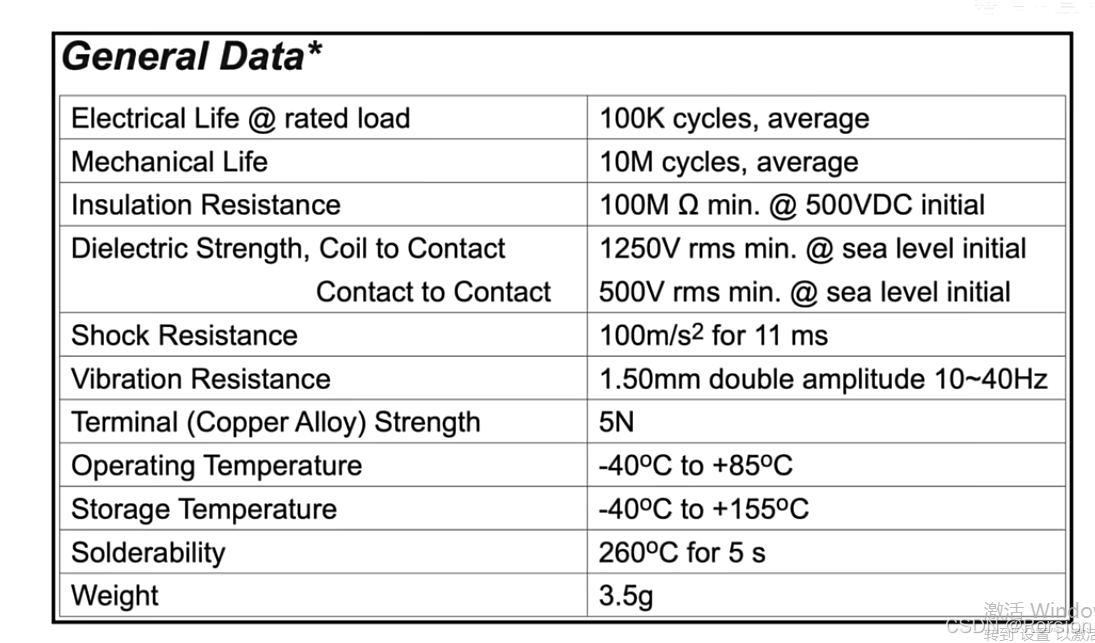

下面说一下继电器的劣势。下图为继电器的手册

第一行指它的机械寿命只有10万次，也就是继电器带载的情况下，当它的开关次数达到10万次时继电器可能就无法可靠的动作了，而MOS管是不用考虑机械寿命的。除此之外，继电器的动作时间大约为10ms，一秒钟可以开关100次(一般不会让继电器这样频繁开关，否则容易使其损坏)，而MOS管导通时间可以达到10ns
