来源丨黄浴
作者丨计算机视觉深度学习和自动驾驶
arXiv论文“FUTR3D: A Unified Sensor Fusion Framework for 3D Detection“，来自复旦、CMU、MIT、Stanford（李想汽车工作）和清华。
传感器融合是许多感知系统中的一个重要课题，例如自动驾驶和机器人技术。现有的多模态3D检测模型通常涉及定制设计，具体取决于传感器组合或设置。这项工作，是一个统一的、用于3D检测、端到端传感器融合框架FUTR3D，它可以用于（几乎）任何传感器配置。FUTR3D采用了一个基于查询的不可知模态特征采样器（Modality-Agnostic Feature Sampler，MAFS），以及一个具有用于3D检测的集合-集合损失函数的transformer解码器，从而避免后融合的启发式方法和后处理等。在摄像机、低分辨率激光雷达、高分辨率激光雷达和雷达的各种组合上验证了该框架的有效性。FUTR3D通过不同的传感器配置实现了极大的灵活性，并实现了低成本的自动驾驶。

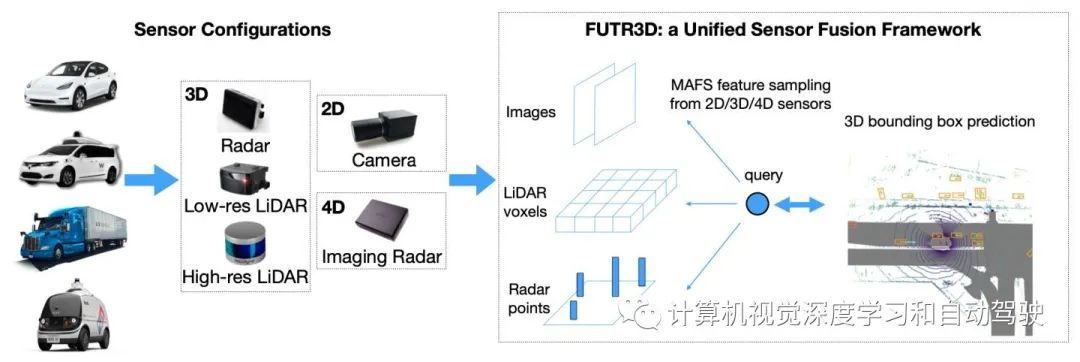

如图所示：FUTR3D可用于任何传感器配置，包括2D摄像机、3D激光雷达、3D雷达和4D成像雷达。

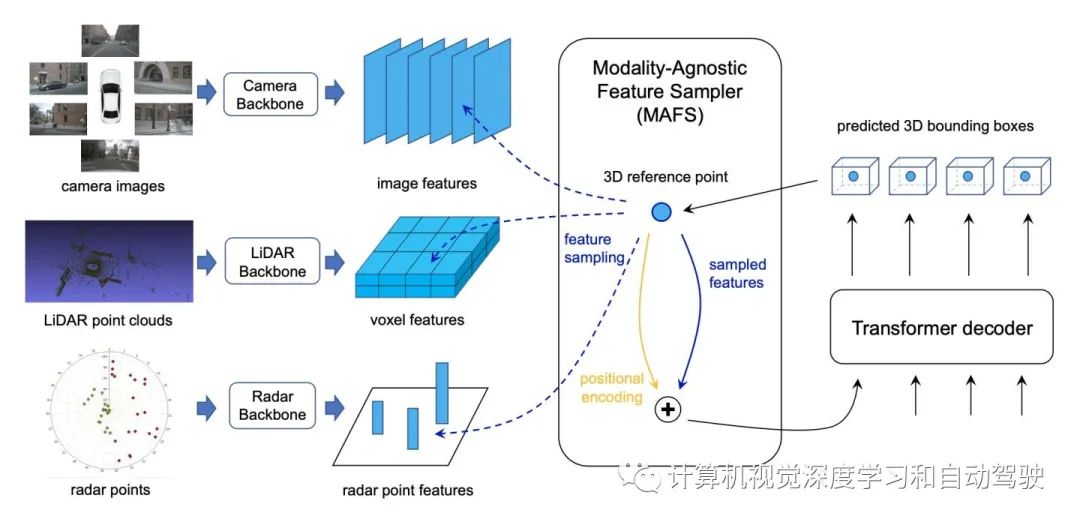

如图是FUTR3D的概述：每个传感器模态使用模态特定的特征编码器在其自身坐标中单独编码。然后，基于查询的MAFS根据每个查询的3D参考点从所有可用模态中提取特征。最后，transformer解码器根据查询预测3D边框。预测框可以迭代地反馈到MAFS和transformer解码器中，以优化预测。
对于激光雷达点云，用VoxelNet（0.1m体素大小）或0.2m柱大小的PointPillar对激光雷达点云进行编码。在3D主干和FPN之后 ，获得多尺度BEV特征图。
采用N个雷达点向量，即位置、速度和强度。采用MLP编码得到雷达特征。
用ResNet和FPN进行环视多个图像的特征提取，为每幅图像输出多尺度特征图。

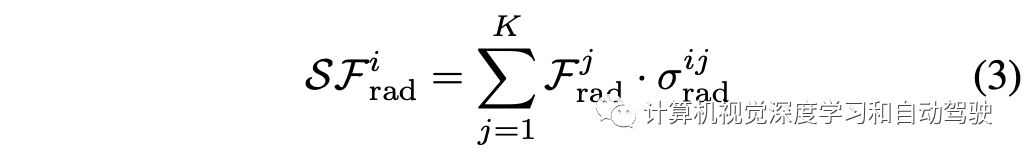

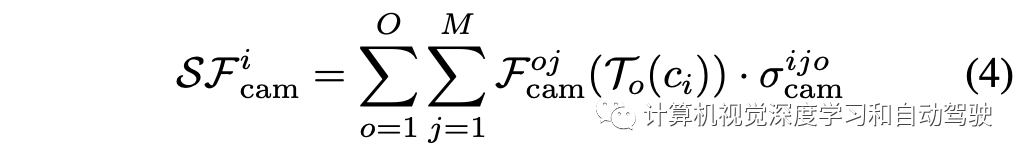

融合的insight是这样的：在不同的模式中，目标属性并不是同样可识别的。因此，寻求利用不同的模式，并从中提取补充信息。从所有模式中采样点特征后，融合特征并更新查询。
首先，将所有模式的采样特征连接起来，并使用以下公式给出的MLP网络对其进行编码：

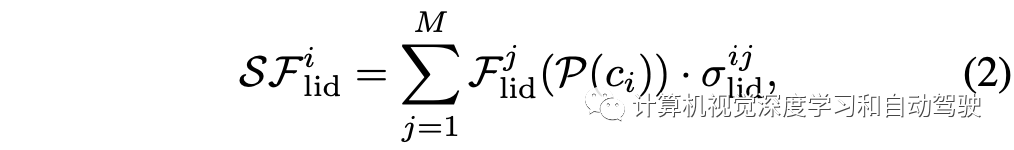

其中
这里，MAFS通过线性变换和sigmoid归一化，从每个目标查询中解码3D参考点如下

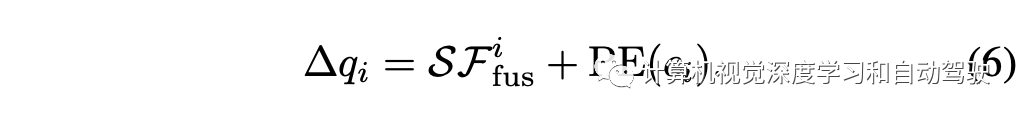

查询更新：
采用自注意机制建模查询中的交互，这样：
采用迭代细化边框的方法：
损失函数中，计算预测和真值之间的一对一损失，这涉及两个步骤：首先，用bipartie-matching在预测和真实边框之间执行一对一匹配。然后，在一对一匹配的情况下，计算回归损失和分类损失。特别是，一对一配对问题可以通过Hungarian算法来解决。

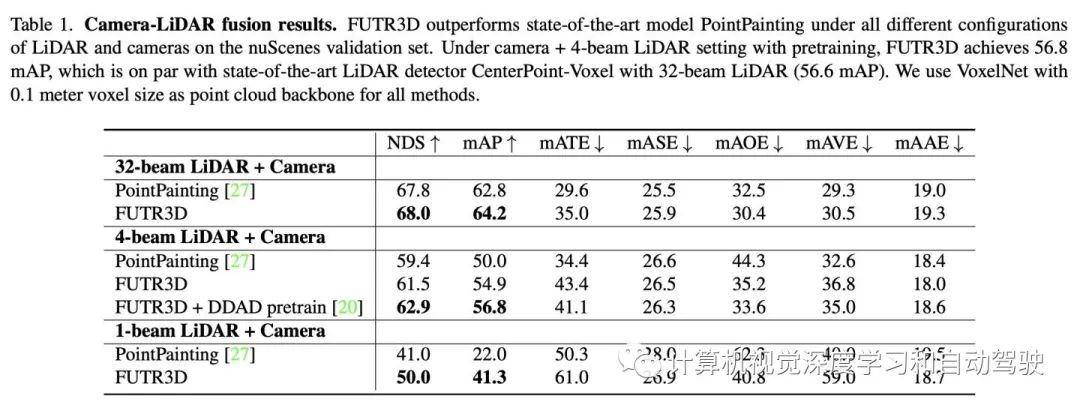

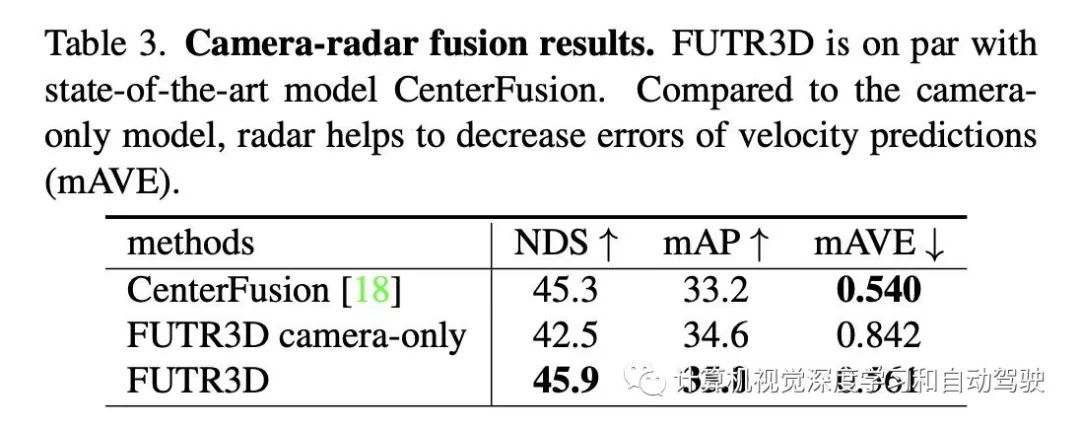

实验结果如下：

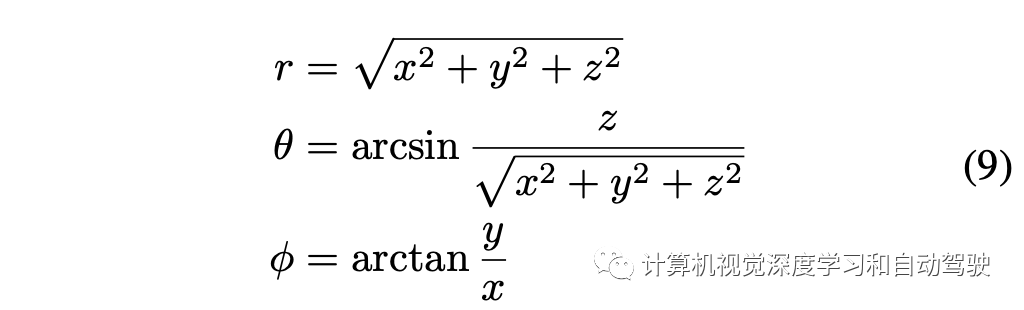

nuScenes数据中有环视摄像头6个，激光雷达采用32线，做仿真模拟可生成4线数据，从笛卡尔坐标转换到极坐标进行，然后在pitch角度采样，其坐标转换公式如下：
另外，5个雷达数据聚合在一起，成为200-300点云。

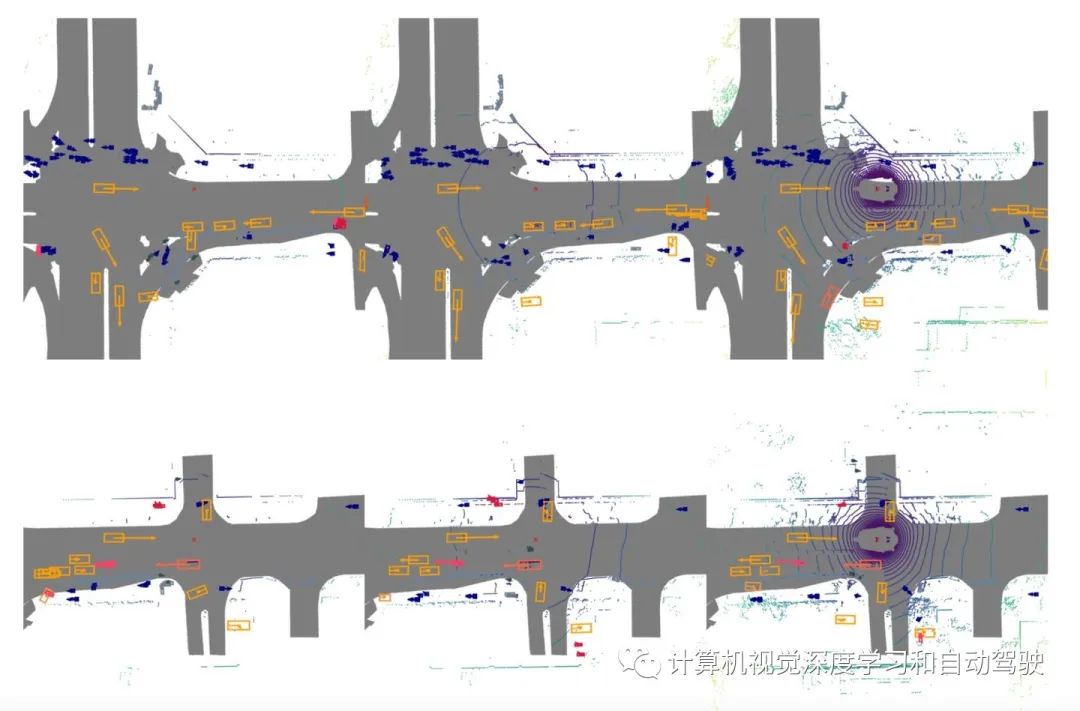

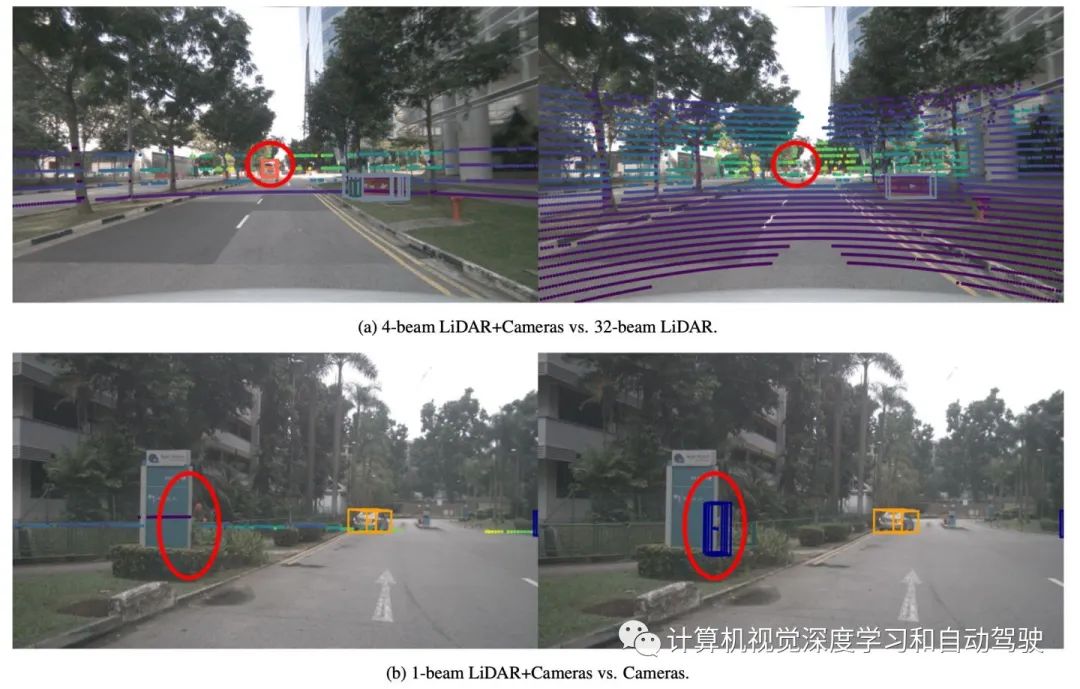

左：1-线 LiDAR + cameras, 中：4-线 LiDAR + cameras，右：32-线 LiDAR + cameras
