直流电机驱动方式很多，例如简单的 “无制动的不可逆PWM系统”，“有制动的不可逆PWM系统”这些原理简单，但是不实用。下面只介绍两种常用的驱动方式和其原理。电机的正转：电机的反转：在常用的单极性和双极性驱动，其接线方式均如图。采用STM32提供互补的PWM驱动。一、单极模式电机电枢驱动电压极性是单一的。需要对同一侧桥臂的两个MOS管进行互补PWM控制。要使用高级定时器的互补通道进...
摘要由CSDN通过智能技术生成

直流电机驱动方式很多，例如简单的 “无制动的不可逆PWM系统”，“有制动的不可逆PWM系统”这些原理简单，但是不实用。下面只介绍两种常用的驱动方式和其原理。

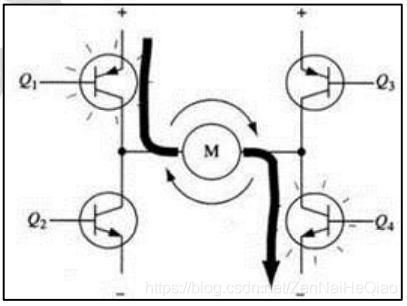

电机的正转：
在这里插入图片描述

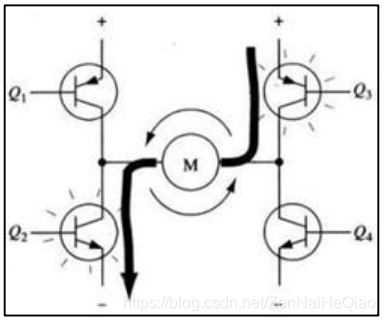

电机的反转：
在这里插入图片描述

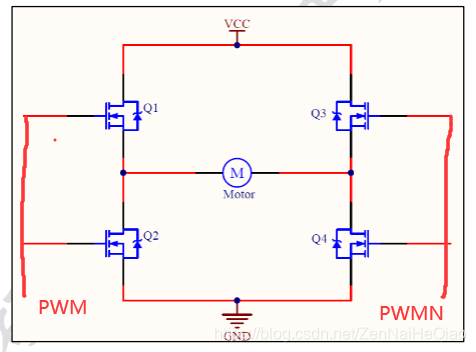

在常用的单极性和双极性驱动，其接线方式均如图。采用STM32提供互补的PWM驱动。
在这里插入图片描述
一、单极模式
