一、红外遥控介绍

1、概述

（1）红外遥控是利用红外光进行通信的设备，由红外LED将调制后的信号发出，由专用的红外接收头进行解调输出。

（2）红外遥控的通信方式：单工、异步。

（2）红外LED波长：940nm。

（3）通信协议标准：NEC标准。

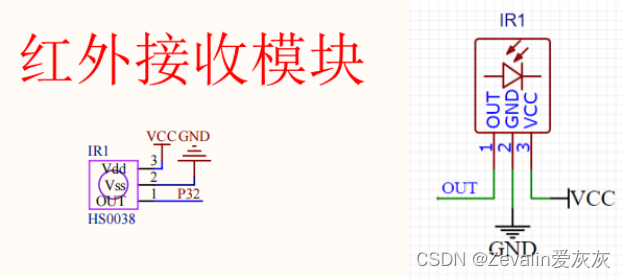

2、硬件电路

（1）注意，在开发板原理图中独立按键K3也与P32连接，而P32同时也用于接收外部的信号。

（2）在下面会讲到外部中断，由于K3与P32连接，这就导致按下按键K3后就会产生一个外部中断（K3断开时P32处于高电平，按下按键K3后P32处于低电平，相当于给了一个下降沿，如果按住K3不放，就是一直处于低电平）。

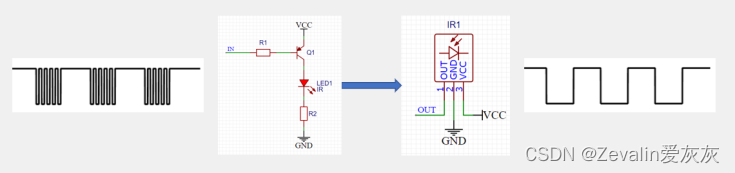

3、基本发送与接收

（1）空闲状态：红外LED不亮，接收头输出高电平。

（2）发送低电平：红外LED以38KHz频率闪烁发光（规定特定频率的目的是抗干扰，否则容易被自然界的红外光影响，这个部分是在底层就封装好了的，下面提到的发送高电平其实落实到底层都是指不断闪烁的光，只是没在时序图上表现出来而已），接收头输出低电平。

（3）发送高电平：红外LED不亮，接收头输出高电平。

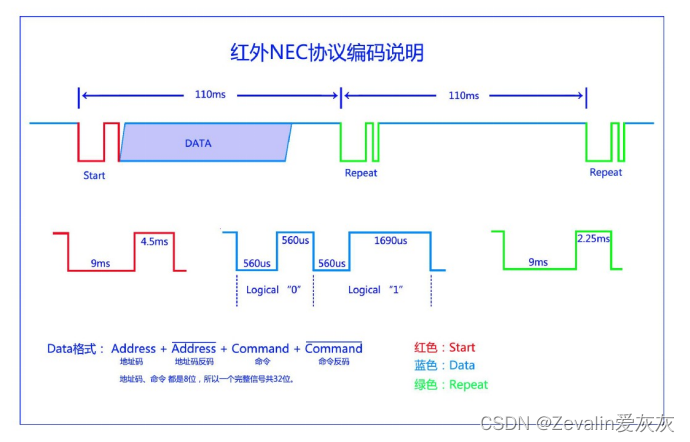

4、NEC编码

（1）发送Data时低位在前，高位在后（Data共32位）。

（2）地址码是为了区分不同（品牌）的遥控器。

（3）设置反码是为了验证Data在传输过程中有没有出现错误。

（4）发送Data时，前560us低电平，后560us高电平，表示发送数据0；前560us低电平，后1690us高电平，表示发送数据1。

（5）如果按住按键不放，会不断发送Repeat部分，直至松开按键。

（6）Start是起始标志。

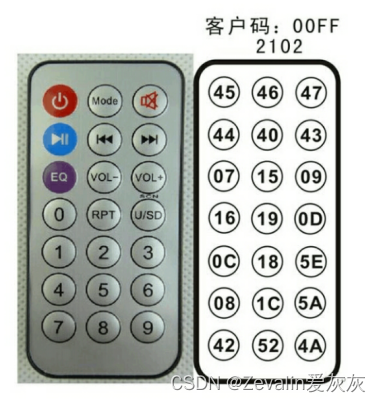

5、遥控器键码

二、STC89C52的外部中断

1、STC89C52的外部中断资源

（1）STC89C52有4个外部中断，外部中断有下降沿触发和低电平触发两种触发方式。

（2）红外遥控必须通过外部中断处理，且由于信号可能转瞬即逝，外部中断的优先级必须很高。

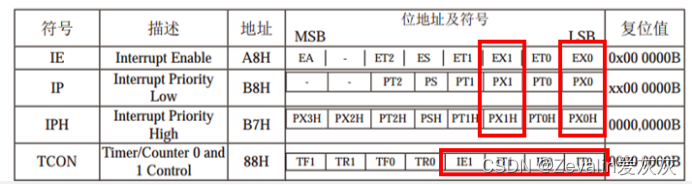

2、外部中断寄存器

        将IT0配置为1，那么外部中断0采取的就是下降沿触发（否则是低电平触发，低电平触发的意思是只要一直收到低电平信号，那么中断就会反复执行，而选择下降沿触发的话中断只会执行一次），IT1同理。

三、红外遥控应用实验

1、红外遥控的基本实现实验

        本例需要液晶屏模块的代码，剩余缺失代码会在下面给出，将它们添加到项目中，然后进行编译，根据主函数中的注释调试（温馨提示：IR.c文件中有大量注释用来帮助理解NEC协议）。

①Int0.h文件：

#ifndef __Int0_H__
#define __Int0_H__

void Int0_Init();

#endif

②Int0.c文件：

#include <REGX52.H>


void Int0_Init()
{
	IT0 = 1;  //下降沿触发
	IE0 = 0;
	EX0 = 1;  //打开中断
	EA = 1;   //打开中断
	PX0 = 1;  //外部中断给予高优先级（见原理图）
}

/*外部中断函数模板
void Int0_Routine() interrupt 0
{

}
*/

③Timer0.h文件：

#ifndef __Timer0_H__
#define __Timer0_H__

void Timer0_Init();
void Timer0_SetCounter(unsigned int Value);
unsigned int Timer0_GetCounter();
void Timer0_Run(unsigned char Flag);

#endif

④Timer0.c文件：

#include <REGX52.H>

/**
  * @brief  定时器0初始化，100us@11.0592MHz
  * @param  无
  * @retval 无
  */
void Timer0_Init()
{

	TMOD = 0x01;

	TF0 = 0;  //中断标志位初始化为0，计数产生溢出时该位被置为1，向CPU发出中断请求，CPU响应中断后该位被置为0
	TR0 = 0;  //定时器T0不计时

	TL0 = 0x00;		//设置定时初值
	TH0 = 0x00;		//设置定时初值

}

void Timer0_SetCounter(unsigned int Value)
{
	TH0 = Value/256;		//设置定时初值
	TL0 = Value%256;		//设置定时初值
}

unsigned int Timer0_GetCounter()
{
	return (TH0 << 8)| TL0;  //返回计时值
}

void Timer0_Run(unsigned char Flag)
{
	TR0 = Flag;  //启动计时
}

/* 定时器0函数中断模板
void Timer0_Routine()  interrupt 1  //CPU响应中断后执行的函数
{
	static unsigned int T0Count = 0;  //定义计数器

	T0Count++;

	if(T0Count >= 10000)  //每10000个中断信号（1秒）执行一次下面的代码段
	{
		T0Count = 0;
	}

	//每次中断结束都要重置计数单元
	TL0 = 0xA4;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
}
*/

⑤IR.h文件：

#ifndef __IR_H__
#define __IR_H__

//遥控器命令码
#define IR_POWER		0x45
#define IR_MODE			0x46
#define IR_MUTE			0x47
#define IR_START_STOP	0x44
#define IR_PREVIOUS		0x40
#define IR_NEXT			0x43
#define IR_EQ			0x07
#define IR_VOL_MINUS	0x15
#define IR_VOL_ADD		0x09
#define IR_0			0x16
#define IR_RPT			0x19
#define IR_USD			0x0D
#define IR_1			0x0C
#define IR_2			0x18
#define IR_3			0x5E
#define IR_4			0x08
#define IR_5			0x1C
#define IR_6			0x5A
#define IR_7			0x42
#define IR_8			0x52
#define IR_9			0x4A

void IR_Init();
unsigned char IR_GetDataFlag();
unsigned char IR_GetRepeatFlag();
unsigned char IR_GetAddress();
unsigned char IR_GetCommand();

#endif

⑥IR.c文件：

#include <REGX52.H>
#include "Timer0.h"
#include "Int0.h"

unsigned char IR_State;
unsigned int IR_Time;

unsigned char IR_Data[4];  //Data有32位，使用4个sizeof为1的数组存储
unsigned char IR_pData;    //用于辅助访问数组的变量

unsigned char IR_DataFlag;
unsigned char IR_RepeatFlag;
unsigned char IR_Address;
unsigned char IR_Command;

void IR_Init()  //外部中断和定时器0初始化
{
	Timer0_Init();
	Int0_Init();
}

unsigned char IR_GetDataFlag()  //通过调用该函数可以获知有没有接收到外部传来的命令
{
	if(IR_DataFlag)
	{
		IR_DataFlag = 0;  //有命令，将标志位置为0，因为同一个命令只接收一次，只响应一次
		return 1;
	}
	return 0;
}

unsigned char IR_GetRepeatFlag()  //通过调用该函数可以实现按住按键不松手一直执行某种行为
{
	if(IR_RepeatFlag)
	{
		IR_RepeatFlag = 0;
		//如果有Repeat信号，标志位先置为0，如果接下来还有Repeat信号，标志位会被重新置为1
		return 1;
	}
	return 0;
}

unsigned char IR_GetAddress()
{
	return IR_Address;  //返回接收的地址码
}

unsigned char IR_GetCommand()
{
	return IR_Command;  //返回接收的命令
}

void Int0_Routine() interrupt 0
{
	//注意，晶振不同，信号总时长的相关参数也会不同，下面的参数是按照11.0592MHz给出的（12MHz的参数在注释中给出）
	//外部信号出现一次下降沿，执行一次外部中断函数
	if(IR_State == 0)  //从Start部分（或Repeat信号）第一个下降沿开始，IR_State初值为0，执行下面三句代码
	{
		Timer0_SetCounter(0);  //定时器0初始计时数据为0
		Timer0_Run(1);         //启动定时器0计时
		IR_State = 1;          //下一个应该接收起始信号Start或者Repeat信号
	}
	else if(IR_State == 1)  //Start部分（或Repeat信号）第二个下降沿又一次触发，第二次执行中断函数
	{
		IR_Time = Timer0_GetCounter();  //获取定时器0计时时间（Start部分前后两个下降沿的相隔时长）
		Timer0_SetCounter(0);   //定时器0计时清空，直接开始下一个计时

		//分析刚刚的Start部分（或者Repeat部分）
		if(IR_Time > 12442-500 && IR_Time < 12442+500)  //9ms+4.5ms=13500us（起始信号总时长，±500是误差）
		{
			IR_State = 2;  //起始部分结束，进入Data部分
		}
		else if(IR_Time > 10368-500 && IR_Time < 10368+500)  //11250us是Repeat信号总时长
		{
			IR_RepeatFlag = 1;  //重复标志置为1
			Timer0_Run(0);      //停止计时
			IR_State = 0;       //回到状态0，状态0必定走向状态1，状态1判断下一个信号是Start还是Repeat
		}
		else
		{
			IR_State = 1;  //出错，重新回到初始状态接收新的起始信号
		}
	}
	else if(IR_State == 2)  //接收Data部分
	{
		IR_Time = Timer0_GetCounter();
		//如果是第一个位，那么这个位信号的第一个下降沿就是Start部分结束的下降沿
		//位信号的第二个下降沿触发，IR_Time记录两个下降沿的时间间隔
		Timer0_SetCounter(0);    //计时清零，马上开始记录下两个下降沿的时间间隔

		//分析位信号的两个下降沿时间间隔，判断是0还是1（如果无误则继续接收下一个位信号）
		if(IR_Time > 1032-500 && IR_Time < 1032+500)  //560us+560us是数据0信号的时长
		{
			IR_Data[IR_pData/8] &= ~(0x01 << (IR_pData%8));  //将Data等分成4个1字节存进数组
			IR_pData++;
		}
		else if(IR_Time > 2074-500 && IR_Time < 2074+500)  //560us+1690us是数据1信号的时长
		{
			IR_Data[IR_pData/8] |= (0x01 << (IR_pData%8));  //将Data等分成4个1字节存进数组
			IR_pData++;
		}
		else
		{
			IR_State = 1;  //出错，重新回到初始状态接收新信号
			IR_pData = 0;  //防止影响下一个Data的接收
		}
		if(IR_pData>=32)  //成功接收到Data的32位数据，进行验证
		{
			IR_pData = 0;
			if((IR_Data[0] == ~IR_Data[1])&&(IR_Data[2] == ~IR_Data[3]))  //地址码=地址反码&&命令码=命令反码
			{
				//如果验证成功，将地址码和命令码分别存储在IR_Address和IR_Command中
				IR_Address = IR_Data[0];
                IR_Command = IR_Data[2];
				IR_DataFlag = 1;  //成功接收到数据的标志
			}
			Timer0_Run(0);  //停止计时
			IR_State = 0;
			//验证成功，接着判断下一个信号是Repeat还是Start；验证失败，判断下一个信号是否是Start
			//无论如何都要回到状态0
		}
	}
}

⑦main.c文件：

#include <REGX52.H>
#include "LCD1602.h"
#include "IR.h"

unsigned char Address,Command,Num;

void main()
{
	LCD_Init();
	LCD_ShowString(1,1,"ADDR  CMD  NUM");
	LCD_ShowString(2,1,"00    00   000");

	IR_Init();

	while(1)
	{
		if(IR_GetDataFlag() || IR_GetRepeatFlag())	//如果收到数据帧或者收到连发帧（按住按键不放）
		{
			Address=IR_GetAddress();		//获取遥控器地址码
			Command=IR_GetCommand();		//获取遥控器命令码

			LCD_ShowHexNum(2,1,Address,2);	//显示遥控器地址码
			LCD_ShowHexNum(2,7,Command,2);	//显示遥控器命令码

			if(Command==IR_VOL_MINUS)		//如果遥控器VOL-按键按下
			{
				Num--;						//Num自减
			}
			if(Command==IR_VOL_ADD)			//如果遥控器VOL+按键按下
			{
				Num++;						//Num自增
			}

			LCD_ShowNum(2,12,Num,3);		//显示Num
		}
	}
}

2、红外遥控电机调速实验

（1）由于定时器0用于计时，其计数单元经常被重置，因此定时器0已经不适合用于提供中断了，故引入定时器1。

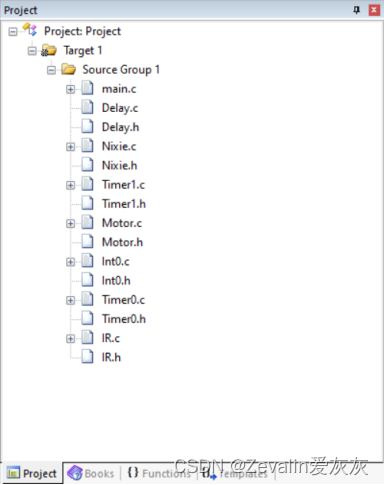

（2）本项目需要的文件如下图所示，需要重写的会在下面给出。

（3）补充缺失的代码文件，然后进行编译，按照主函数的注释进行调试即可。

①Timer1.h文件：

#ifndef __TIMER1_H__
#define __TIMER1_H__

void Timer1_Init(void);

#endif

②Timer1.c文件：

#include <REGX52.H>

/**
  * @brief  定时器1初始化，100us@11.0592MHz
  * @param  无
  * @retval 无
  */
void Timer1_Init(void)
{
	TMOD &= 0x0F;		//设置定时器模式
	TMOD |= 0x10;		//设置定时器模式
	TL1 = 0xA4;		//设置定时初值
	TH1 = 0xFF;		//设置定时初值
	TF1 = 0;		//清除TF1标志
	TR1 = 1;		//定时器1开始计时
	ET1=1;
	EA=1;
	PT1=0;
}

/*定时器中断函数模板
void Timer1_Routine() interrupt 3
{
	static unsigned int T1Count;
	TL1 = 0xA4;		//设置定时初值
	TH1 = 0xFF;		//设置定时初值
	T1Count++;
	if(T1Count>=1000)
	{
		T1Count=0;

	}
}
*/

③Motor.h文件：

#ifndef __MOTOR_H__
#define __MOTOR_H__

void Motor_Init(void);
void Motor_SetSpeed(unsigned char Speed);

#endif

④Motor.c文件：

#include <REGX52.H>
#include "Timer1.h"

//引脚定义
sbit Motor=P1^0;

unsigned char Counter,Compare;

/**
  * @brief  电机初始化
  * @param  无
  * @retval 无
  */
void Motor_Init(void)
{
	Timer1_Init();
}

/**
  * @brief  电机设置速度
  * @param  Speed 要设置的速度，范围0~100
  * @retval 无
  */
void Motor_SetSpeed(unsigned char Speed)
{
	Compare=Speed;
}

//定时器1中断函数
void Timer1_Routine() interrupt 3
{
	TL1 = 0xA4;		//设置定时初值
	TH1 = 0xFF;		//设置定时初值
	Counter++;
	Counter%=100;	//计数值变化范围限制在0~99
	if(Counter<Compare)	//计数值小于比较值
	{
		Motor=1;		//输出1
	}
	else				//计数值大于比较值
	{
		Motor=0;		//输出0
	}
}

⑤main.c文件：

#include <REGX52.H>
#include "Nixie.h"
#include "Motor.h"
#include "IR.h"

unsigned char Command,Speed;

void main()
{
	Motor_Init();
	IR_Init();
	while(1)
	{
		if(IR_GetDataFlag())	//如果收到数据帧
		{
			Command=IR_GetCommand();		//获取遥控器命令码

			if(Command==IR_0){Speed=0;}		//根据遥控器命令码设置速度
			if(Command==IR_1){Speed=1;}
			if(Command==IR_2){Speed=2;}
			if(Command==IR_3){Speed=3;}

			if(Speed==0){Motor_SetSpeed(0);}	//速度输出
			if(Speed==1){Motor_SetSpeed(50);}
			if(Speed==2){Motor_SetSpeed(75);}
			if(Speed==3){Motor_SetSpeed(100);}
		}
		Nixie(1,Speed);						//数码管显示当前速度
	}
}
