PCB打样材料选择全解析—7大核心要素

在电子产品开发领域，PCB打样是验证设计可行性的关键环节。本文从工程实践角度，系统解析影响PCB材料选择的七大核心要素，帮助工程师精准把握材料特性与产品需求的匹配关系。

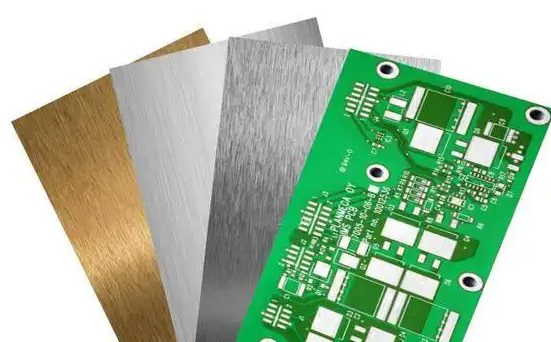

一、电气性能核心参数

1. 介电常数（Dk）直接影响信号传输效率，高频应用需选择Dk值低于3.5的特殊基材（如Rogers 4350B）。FR-4材料的Dk值通常为4.2-4.7，适用于常规电路

2. 损耗因子（Df）决定信号衰减程度，高速电路要求Df值小于0.005。PTFE基材可实现0.002的超低损耗特性

3. 表面电阻需满足10^6-10^9Ω范围，铜箔粗糙度控制在1.5μm以内可降低30%趋肤效应损耗

二、结构设计关键要素

1. 玻璃纤维布类型影响介电均匀性，CEM-3基材比传统FR-4降低15%介电常数波动

2. 铜箔类型选择需匹配工艺需求：标准电解铜（18μm）成本最优，反转铜（RTF）适合高频场景

3. 层间粘合采用环氧树脂预浸料，层压温度控制在170-180℃可确保粘合强度＞30N/mm²

三、热管理技术规范

1. 铝基板导热系数达1.5-2.0W/m·K，是FR-4的5-8倍，适用于功率模块散热

2. 热膨胀系数（CTE）需匹配元件膨胀率，X-Y方向CTE控制在10-15ppm/℃可减少50%热应力

3. 耐热性测试需通过260℃回流焊3次循环，陶瓷基板可承受500℃持续工作温度

四、机械性能标准体系

1. 抗张强度＞300MPa的FR-4材料可承受50kg/cm²机械应力

2. 弹性模量匹配设计：6-7GPa范围适合常规振动环境，航空航天级需达10GPa

3. 表面硬度达到3H铅笔硬度，可抵抗常规组装工序的刮擦损伤

五、化学防护技术指标

1. 盐雾测试需通过96小时无腐蚀（MIL-STD-883 Method 1008）

2. 吸湿率控制在0.1%以下，85%RH/85℃环境下24小时重量增幅＜0.2%

3. 阻燃等级需满足UL94 V-0标准，溴含量控制在1500ppm以下符合RoHS要求

六、环境适应性要求

1. 无铅工艺采用SAC305焊料（Sn96.5/Ag3/Cu0.5），熔点217-220℃

2. 环保认证需通过REACH SVHC 224项筛查，镉含量＜100ppm

3. 可回收率设计目标＞90%，采用单一材质基材可提升30%回收价值

七、成本效益平衡策略

1. 材料选型矩阵：将性能需求分级（关键/重要/一般），优先满足关键指标

2. 阶梯报价策略：小批量打样选择国产基材（成本降低40%）

3. 工艺优化方案：盲埋孔设计减少30%层数，激光钻孔成本比机械钻孔高25%但精度提升50%

​

当前材料技术发展呈现三大趋势：高频基材向纳米级PTFE复合材料演进，热管理材料采用石墨烯涂层技术，环保工艺推广无卤素溴化阻燃体系。
