计算机组成原理 第六章（指令系统）—第四节（指令格式）

写在前面：

1. 本系列笔记主要以《计算机组成原理（唐朔飞）》为参考，大部分内容出于此书，笔者的工作主要是挑其重点展示，另外配合下方视频链接的教程展开思路，在笔记中一些比较难懂的地方加以自己的一点点理解（重点基本都会有标注，没有任何标注的难懂文字应该是笔者因为强迫症而加进来的，可选择性地忽略）。

2. 视频链接：计算机组成原理（哈工大刘宏伟）135讲（全）高清_哔哩哔哩_bilibili

一、设计指令格式应考虑的因素

        指令系统集中反映了机器的性能，又是程序员编程的依据。用户在编程时既希望指令系统很丰富，便于用户选择，同时还要求机器执行程序时速度快、占用主存空间少，实现高效运行。此外，为了继承已有的软件，必须考虑新机器的指令系统与同一系列机器指令系统的兼容性，即高档机必须能兼容低档机的程序运行，称之为“向上兼容”。

        指令格式集中体现了指令系统的功能，为此，在确定指令格式时必须从以下几个方面总和考虑：

        ①操作类型：包括指令数及操作的难易程度。

        ②数据类型：确定哪些数据类型可以参与操作。

        ③指令格式：包括指令字长、操作码位数、地址码位数、地址个数、寻址方式类型，以及指令字长和操作码位数是否可变等。

        ④寻址方式：包括指令和操作数具体有哪些寻址方式。

        ⑤寄存器个数：寄存器的多少直接影响指令的执行时间。

二、指令格式举例——IBM 360

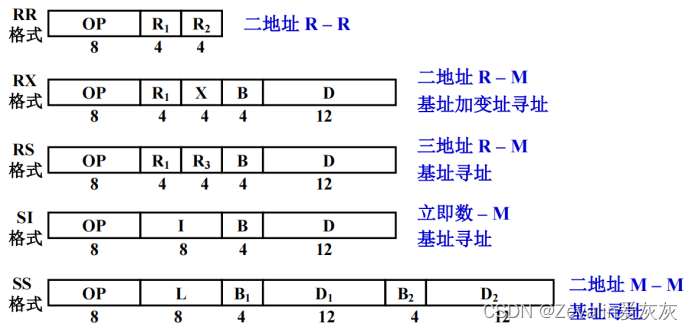

        IBM 360是32位机器，按字节寻址，并可支持多种数据类型，如字节、半字、字、双字（双精度实数）、压缩十进制数、字符串等，在CPU中有16个32位通用寄存器（用户可选定任一个寄存器作为基址寄存器BR或变址寄存器IX）、4个双精度（64位）浮点寄存器，指令字长有16位、32位、48位三种，如下图所示。

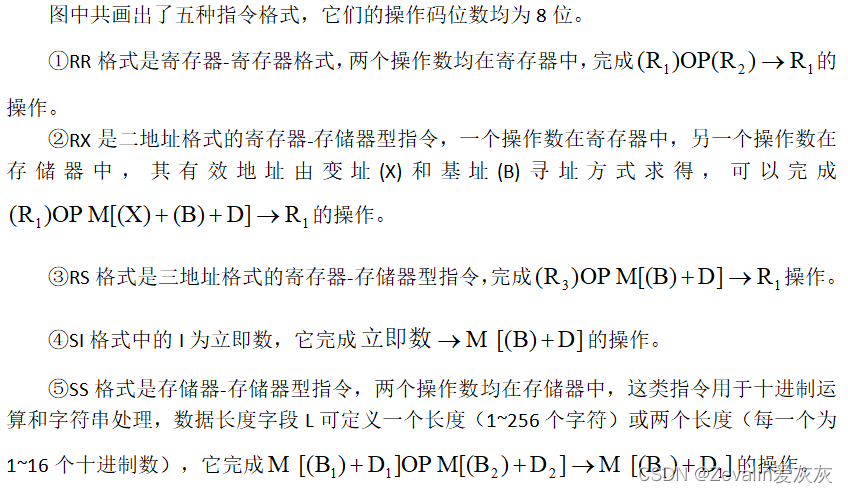

三、指令格式设计举例

        某机字长16位，存储器直接寻址空间为128字，变址时的位移量为-64~+63，16个通用寄存器均可作为变址寄存器。设计一套指令系统格式，满足下列寻址类型的要求。

        ①直接寻址的二地址指令3条。

        ②变址寻址的一地址指令6条。

        ③寄存器寻址的二地址指令8条。

        ④直接寻址的一地址指令12条。

        ⑤零地址指令32条。

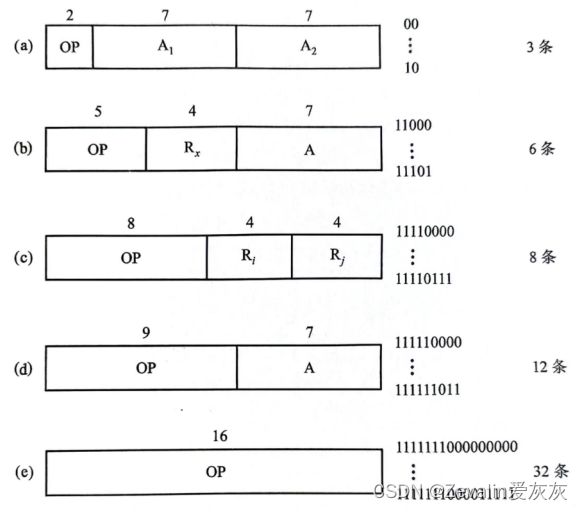

（1）在直接寻址的二地址指令中，根据直接寻址空间为128字，则每个地址码为7位。3条这种指令的操作码为00、01和10，剩下的11可作为下一种格式指令的操作码扩展用。

（2）在变址寻址的一地址指令中，根据变址时的位移量为-64~+63，形式地址A取7位，根据16个通用寄存器可作为变址寄存器，取4位作为变址寄存器的编号，剩下的5位可作操作码。6条这种指令的操作码为11000－11101，剩下的两个编码11110和11111可作为扩展用。

（3）在寄存器寻址的二地址指令中，两个寄存器地址和共8位，剩下的8位可作操作码。8条这种指令的操作码为11110000－11110111，剩下的11111000－11111111这8个编码可作为扩展用。

（4）在直接寻址的一地址指令中，除去7位的地址码外，可有9位操作码。以11111作为指令的操作码特征位，12条这种指令的操作码为111110000－111111011，剩下的111111100－111111111可作为扩展用。

（5）在零地址指令中，指令的16位都作为操作码，与上述剩下的4个操作码组合后，共可构成条指令的操作码。32条这种指令的操作码可取1111111000000000－1111111000011111。
