一、变量有全局变量（Cell Parameter）和Var变量

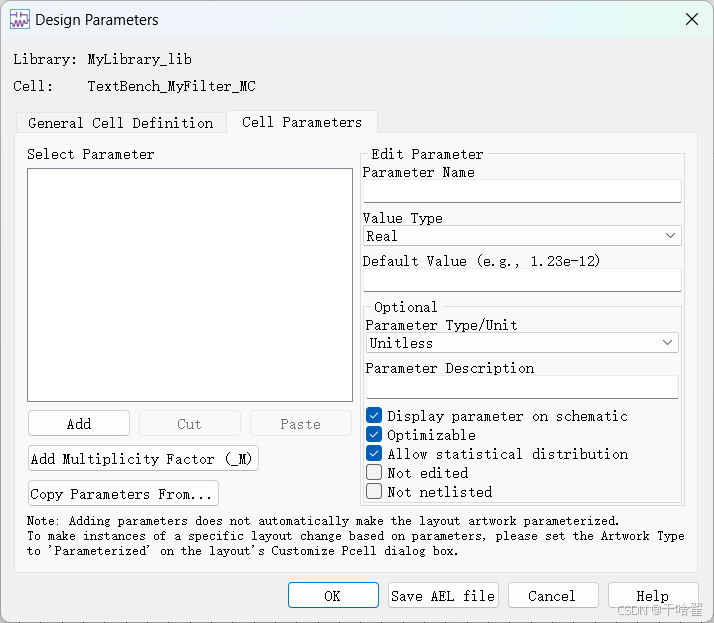

（1）全局变量通过原理图窗口file下拉菜单下的Design Parameter选项，弹出下框进行添加。

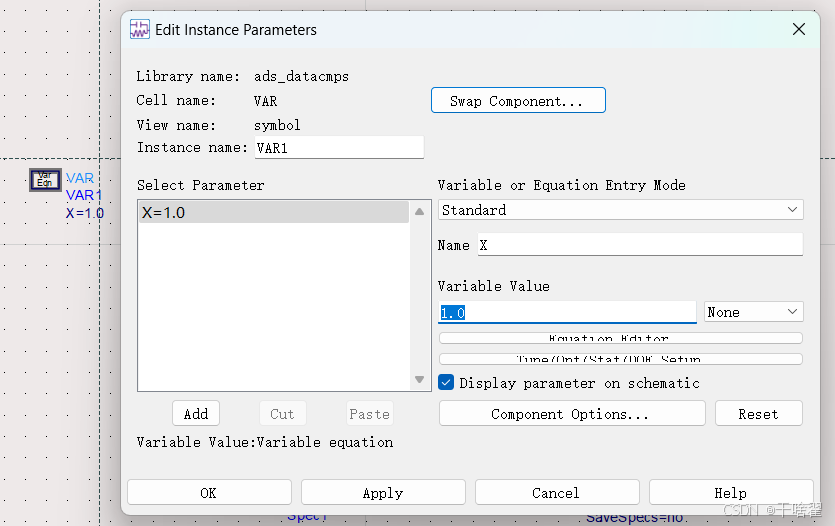

（2）变量Var

通过添加Var控件进行添加

二、参数扫描

对某些变量进行步进扫描，得到一组结果。

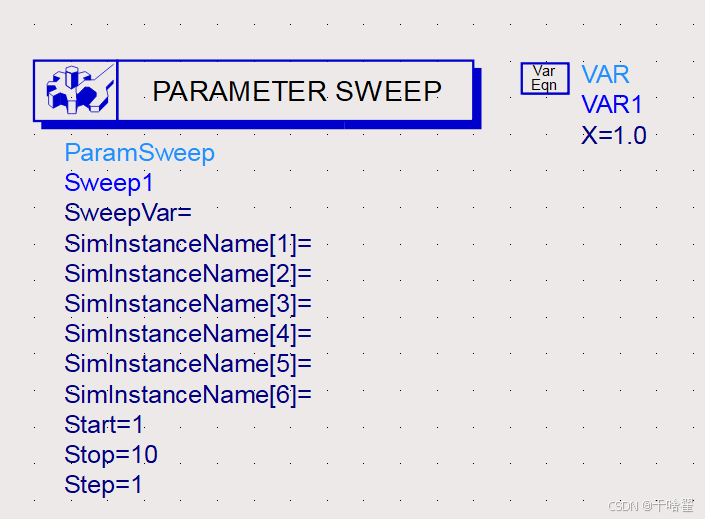

（1）在ADS中完成参数扫描主要有两点放置Var控件和PARAMSWEEP控件

 （2）嵌套

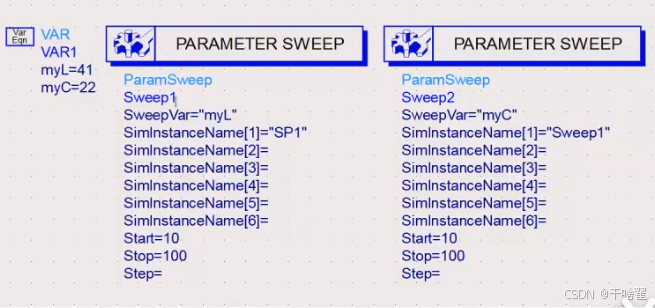

PARAMSWEEP控件的嵌套如下图，将Sweep2的Name改成Sweep1
