ADS软件操作（9）——DC分析

直流仿真，以晶体管为例

1、建立工程和原理图

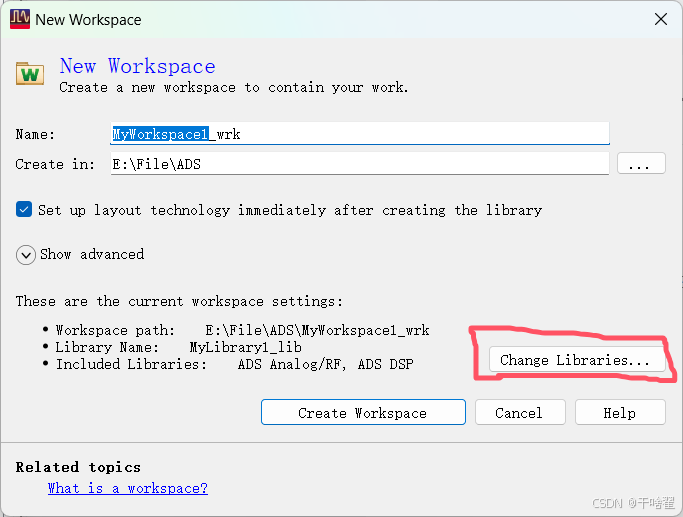

学到一个小技巧，在建立工程时可以勾选需要导入的库。画框的地方。我们需要勾选演示非线性器件库（Demokit_Non_Linear)

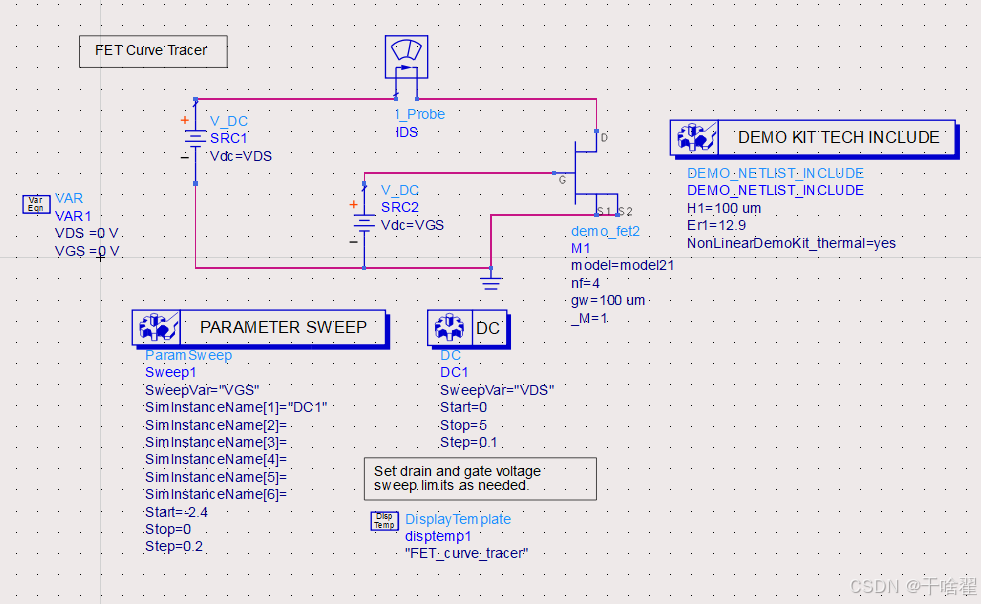

2、插入晶体管FET2和FET晶体管分析模板

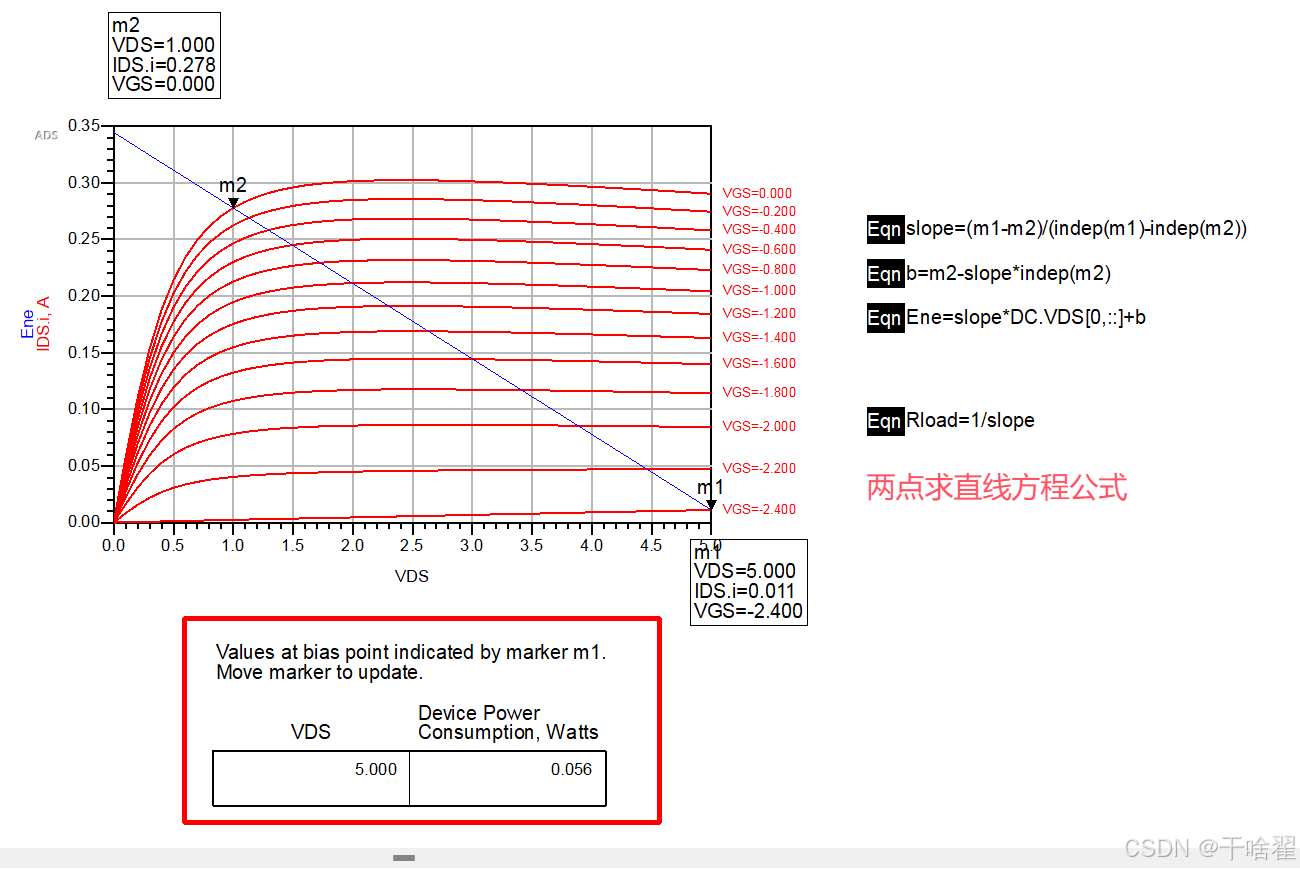

3、仿真结果中绘制负载曲线

4、在原理图中查看每组扫描参数时各个节点电压电流

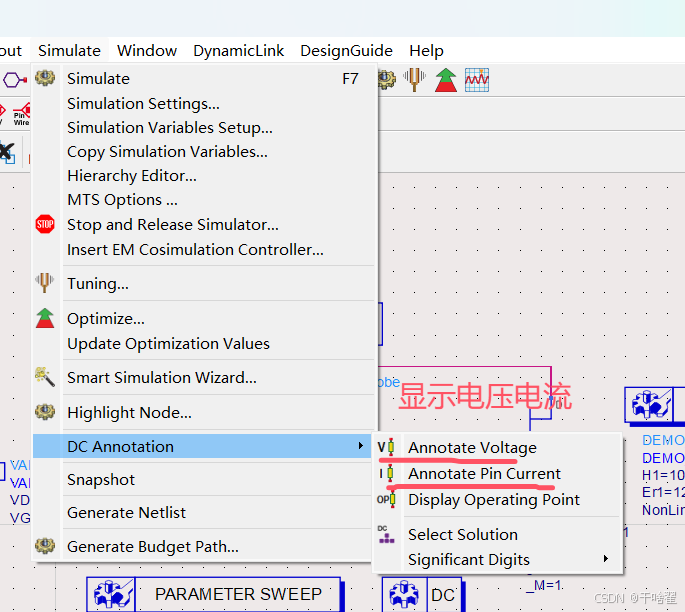

（1）首先勾选出原理图上显示电压电流

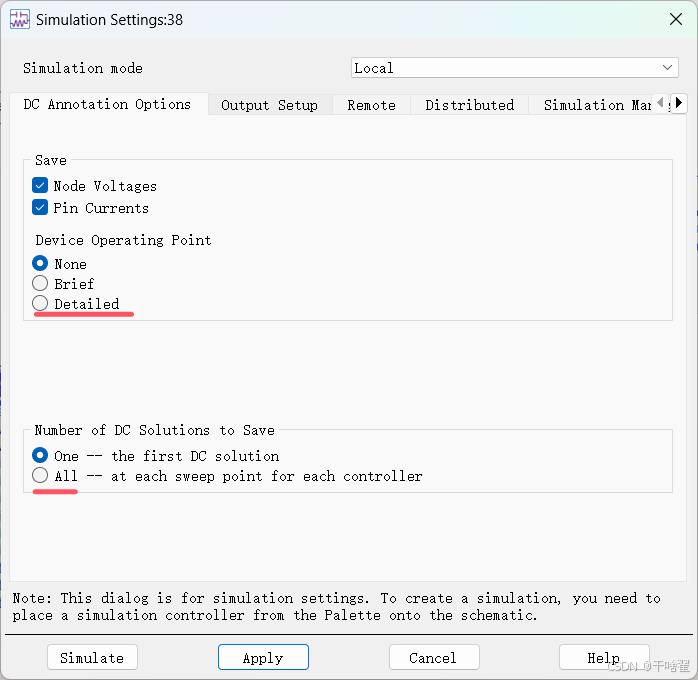

（2）仿真设置，勾选保留DC数据

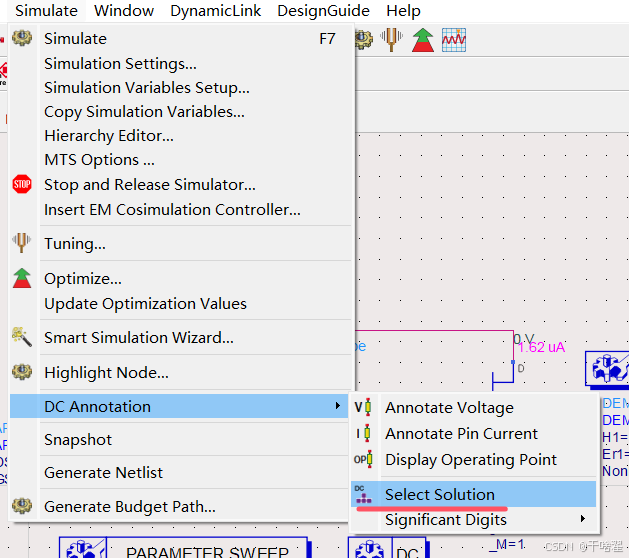

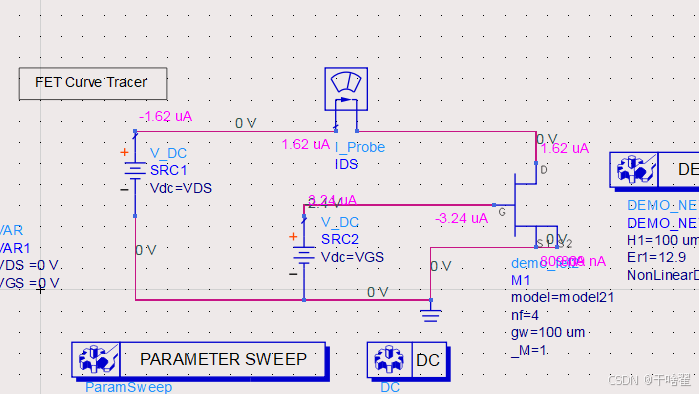

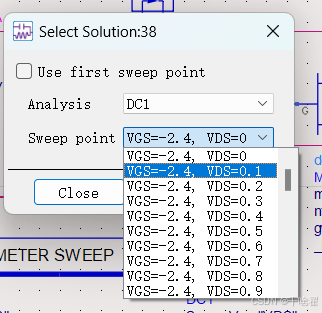

（3）仿真结束后，在DC查看中选取要观察的某扫描组合的电压和电流，在原理图中可看到。

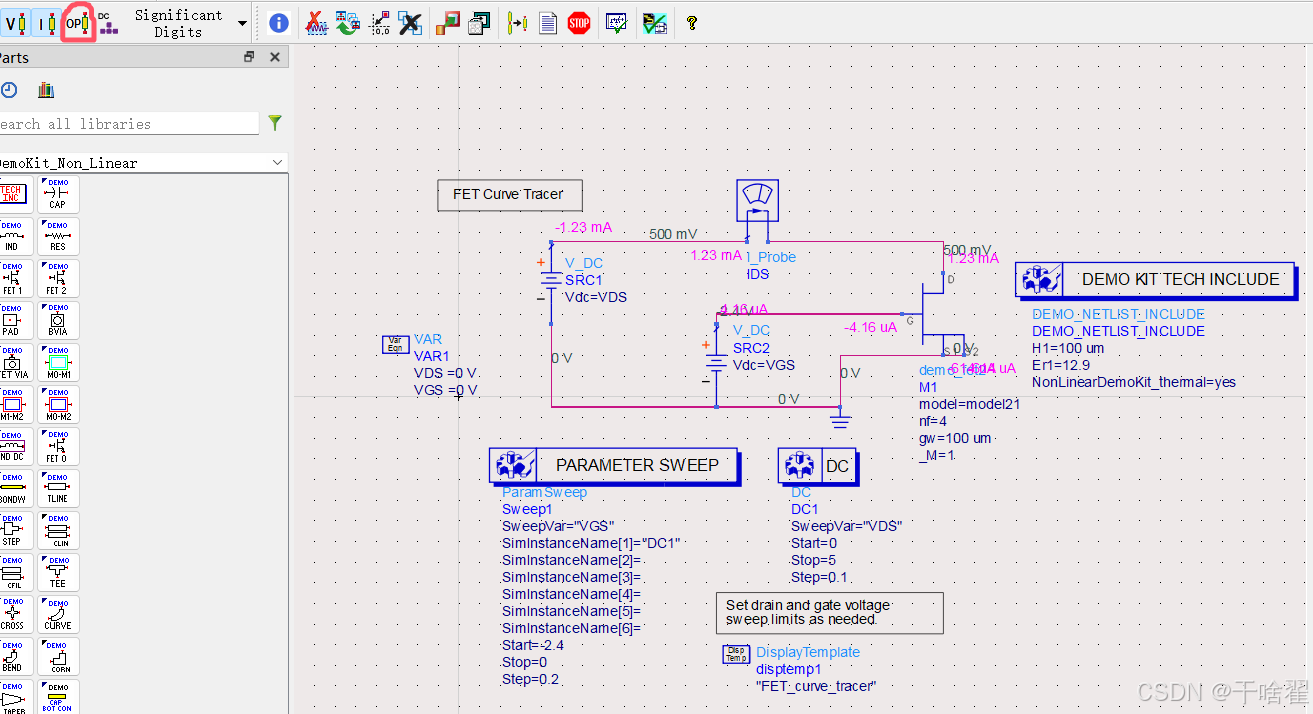

此外下图中画圈的图标，可以观察每个器件的参数。
