ADS软件操作（5）——导入与导出ADS仿真数据

在我们仿真出结果后，可能因为种种原因需要将数据导入与导出，发给同事、绘制更好看的图等，就需要此步骤。有以下几种方法，当然如果有没有记录到的，欢迎补充。

一、添加SPOutput模块（模块在S参数菜单中）——导出

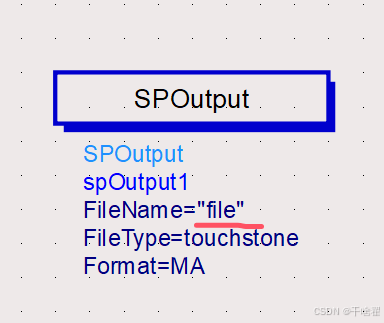

模块如下图，需要设置文件名字，然后运行仿真，它会出现在工程文件下的Data中

二、使用Snp模块（将数据导入ADS模块）——导入

使用Snp可以将仿真得到的数据导入其中进行与其他元器件一起的仿真。

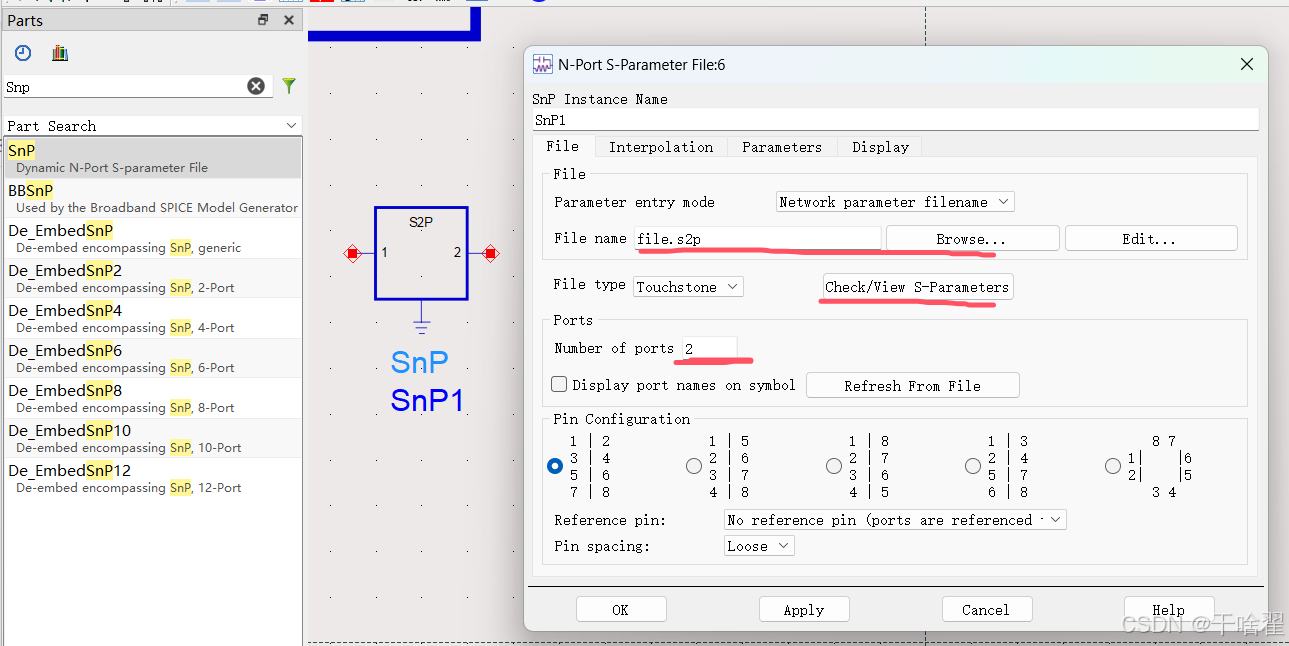

第一条线选择数据存储的文件

第二条线选择所需要的参数（比如S参数，只需要S11、S21可勾选）

第三条线设置其网络端口（根据数据生成时是几端口就设置几端口）

三、使用快捷方式导入数据成绘图——导入

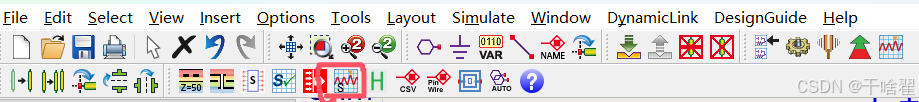

在原理图上方，右键勾选出HSD会出现下图中画红框的图标，点击图标可将数据导入并生成绘图。

四、绘图中的导入和导出数据

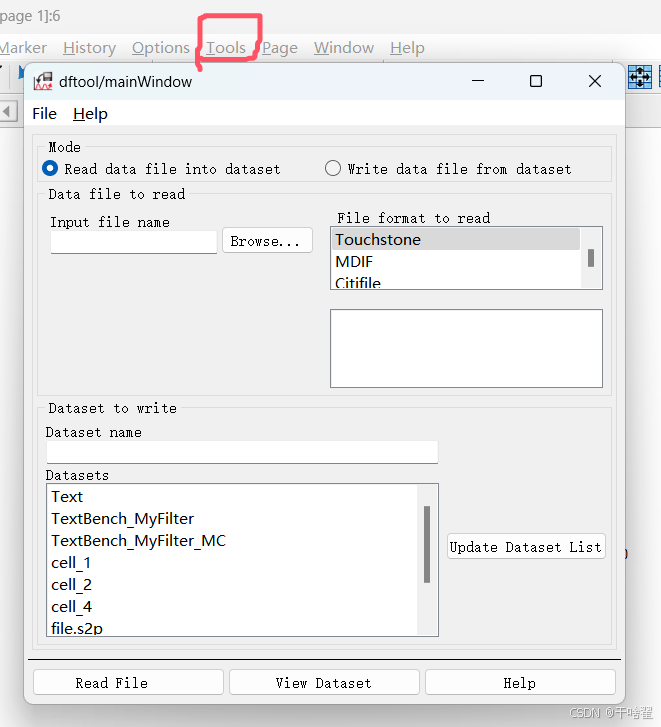

（1）首先介绍可以导出导入的方法，在绘图窗口中选择Tools下的Data File Tool，弹出下图。图中有读和写两种选择。

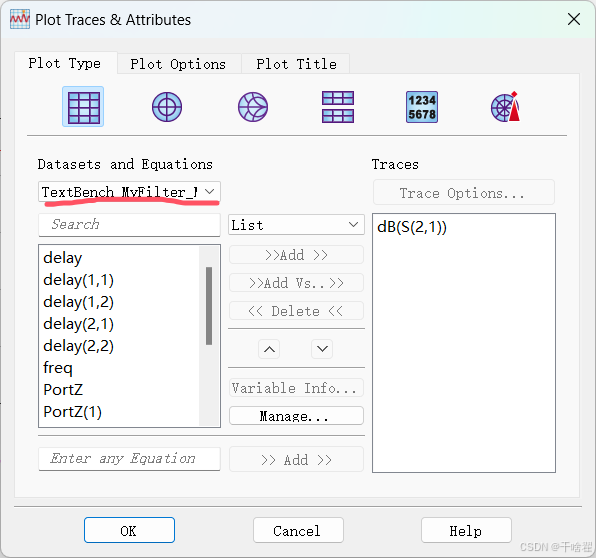

（2）此外还可以在绘图窗口中（这种只能导入），图标设置里面，如下图位置直接选择Snp文件。
