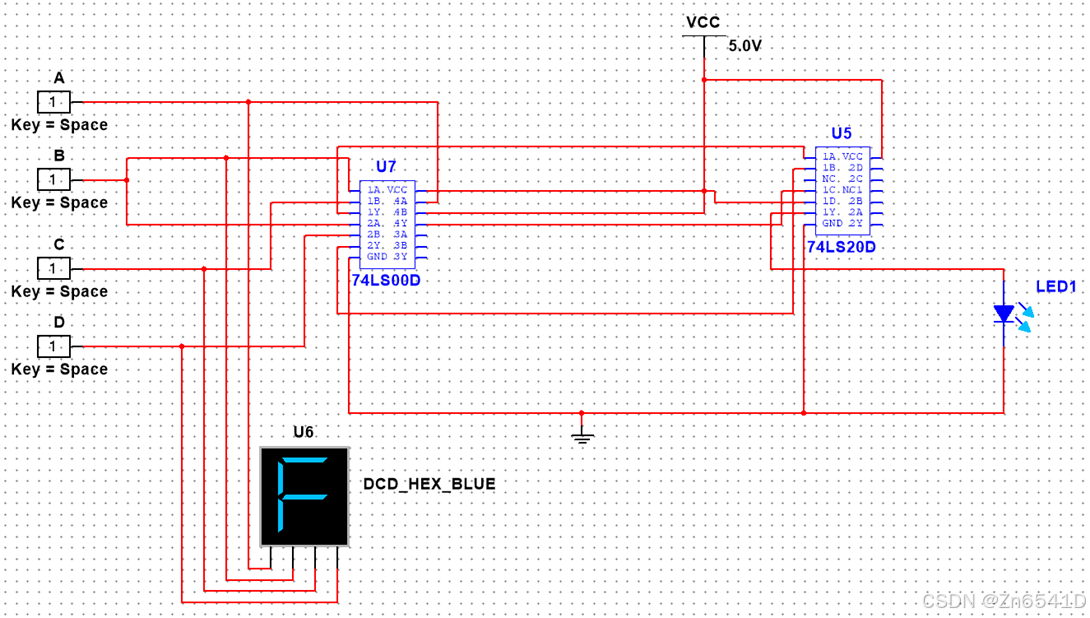

利用与非门设计四舍五入判别电路

        输入为8421BCD码，接四个逻辑电平开关，同时接数码管。输出和LED相连。

Multisim仿真图：

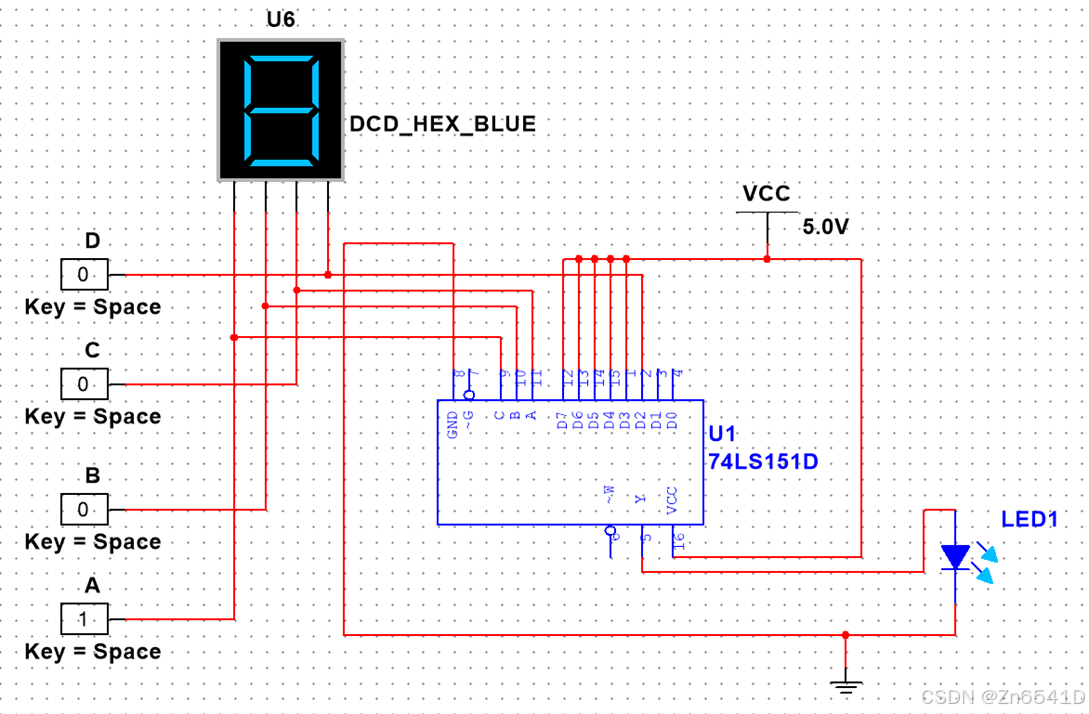

利用8选1数据选择器74LS151设计四舍五入判别电路

        输入为8421BCD码，接四个逻辑电平开关，同时接数码管。输出和LED相连。

Multisim仿真图：

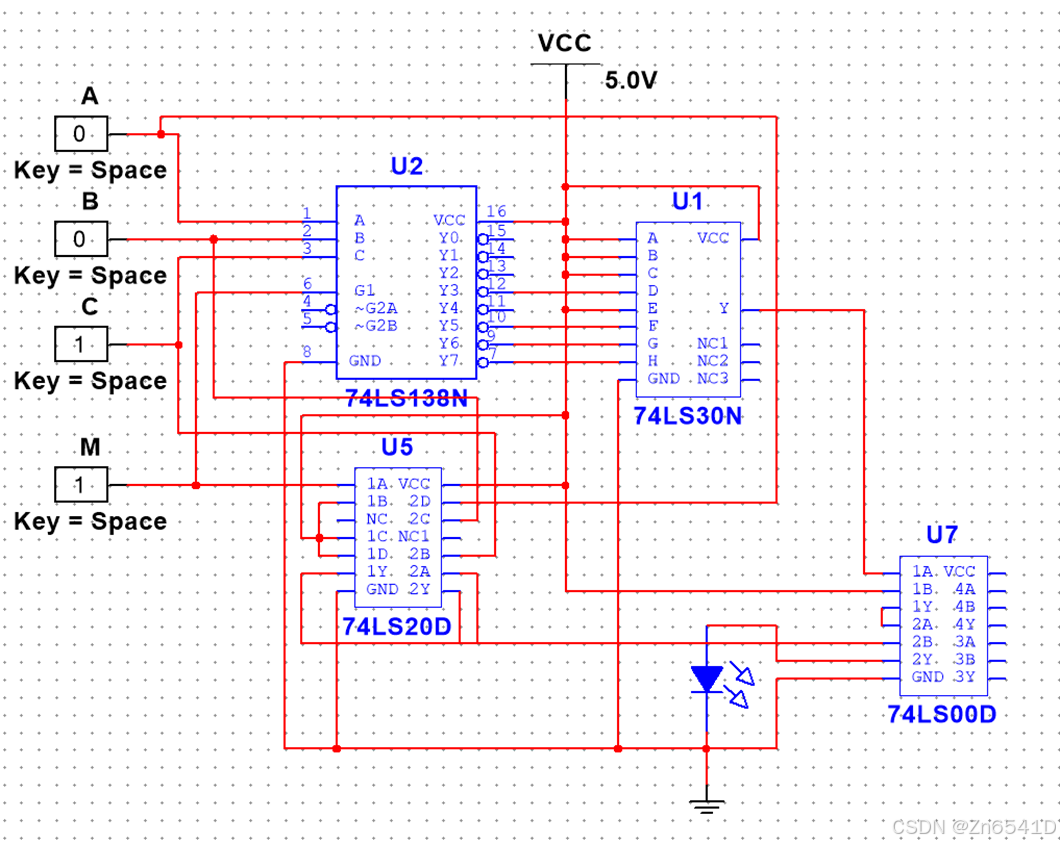

利用3线-8线译码器74LS138和与非门设计一个表决电路

        设计一个表决电路，当控制端M=0时，输入端A、B、C一致同意时，输出F为1，否则输出为0；当控制端M=1时，输入端A、B、C多数同意时，输出F为1，否则输出为0。要求用3线—8线译码器74LS138和与非门实现。

Multisim仿真图：

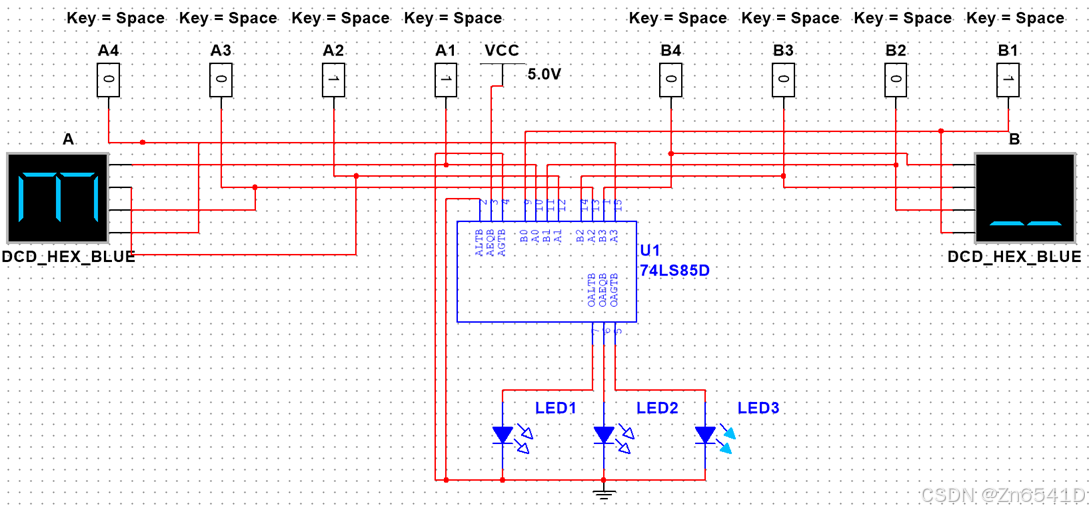

利用集成数值比较器74LS85设计一个4位数值比较器

        输入为两个4位二进制数，分别接四个逻辑电平开关，同时接数码管。输出和LED相连。

Multisim仿真图：
