基于Zemax的双胶合望远物镜设计

原创 已于 2025-03-19 14:09:07 修改 · 2.1k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#笔记 #经验分享 #课程设计

于 2025-03-19 10:57:34 首次发布

系统设计要求

视放大率： Γ=3.6× ；

出瞳直径：D’=4mm ；

出瞳距离： 大于等于20mm ；

全视场角：2ω=10° ；

物镜焦距：f’=84mm ；

棱镜材料：K9 ；

棱镜展开长度：30mm ；

棱镜距离物镜的距离：40mm ；

孔径光阑位于物镜前33mm

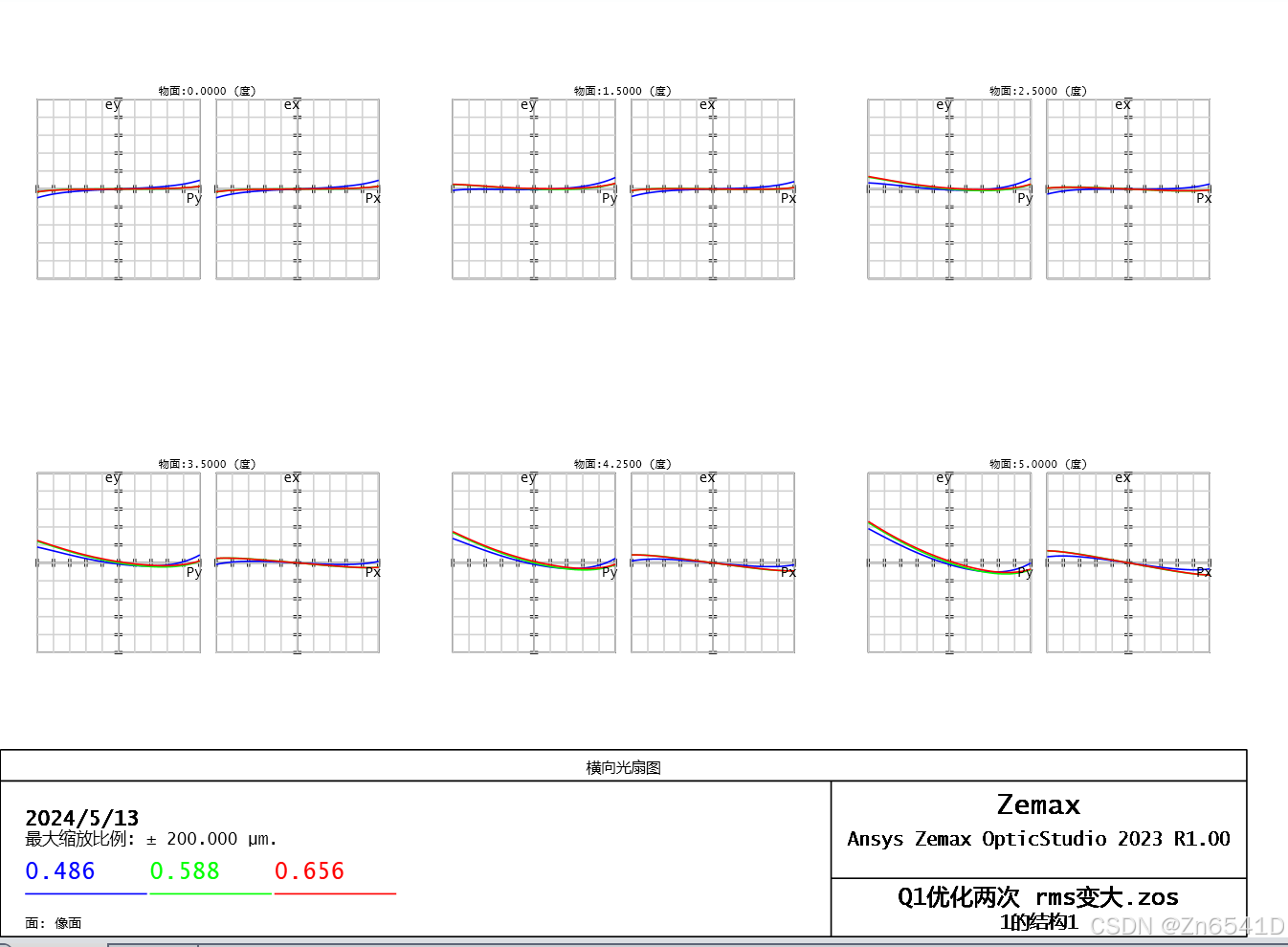

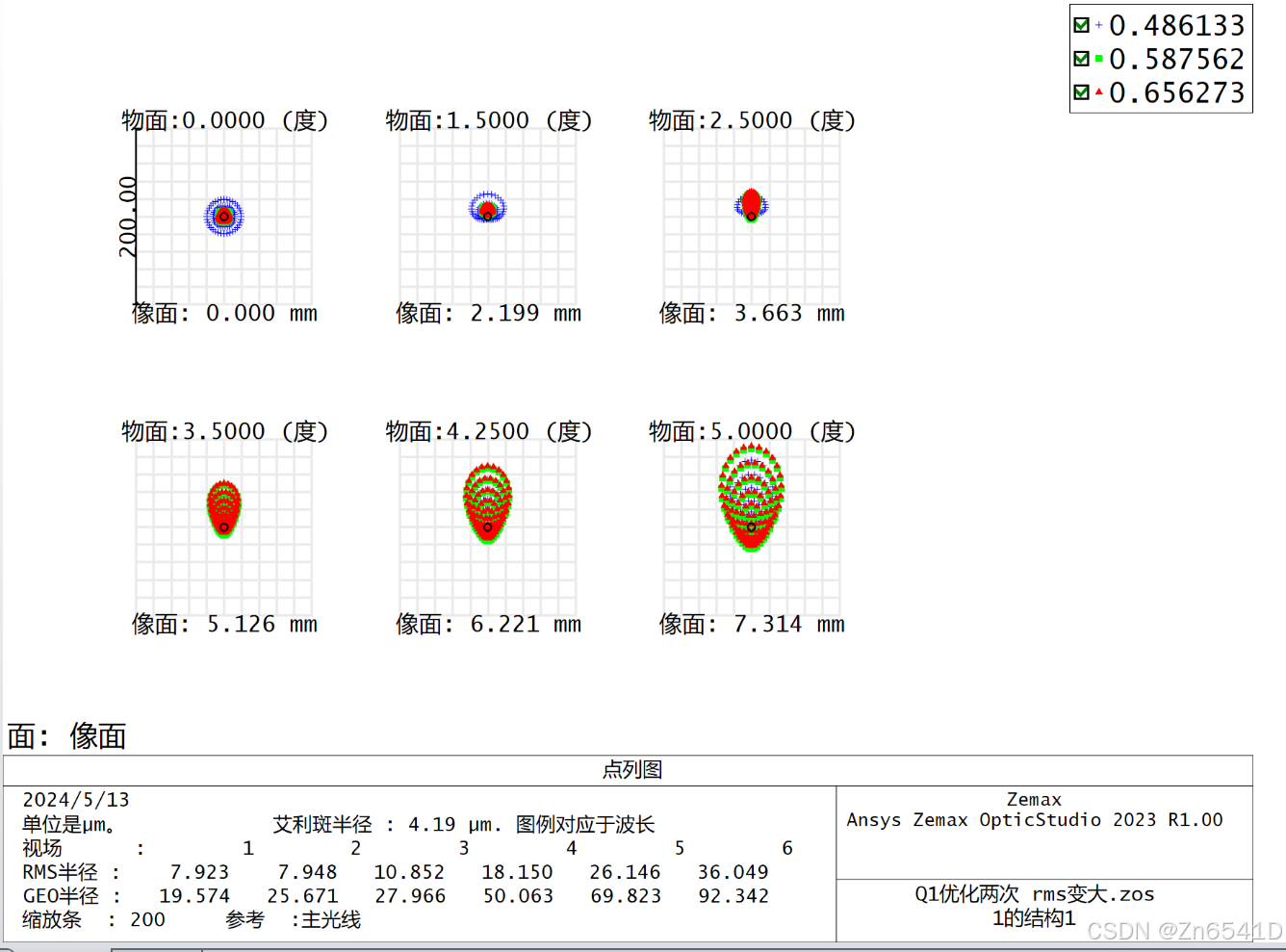

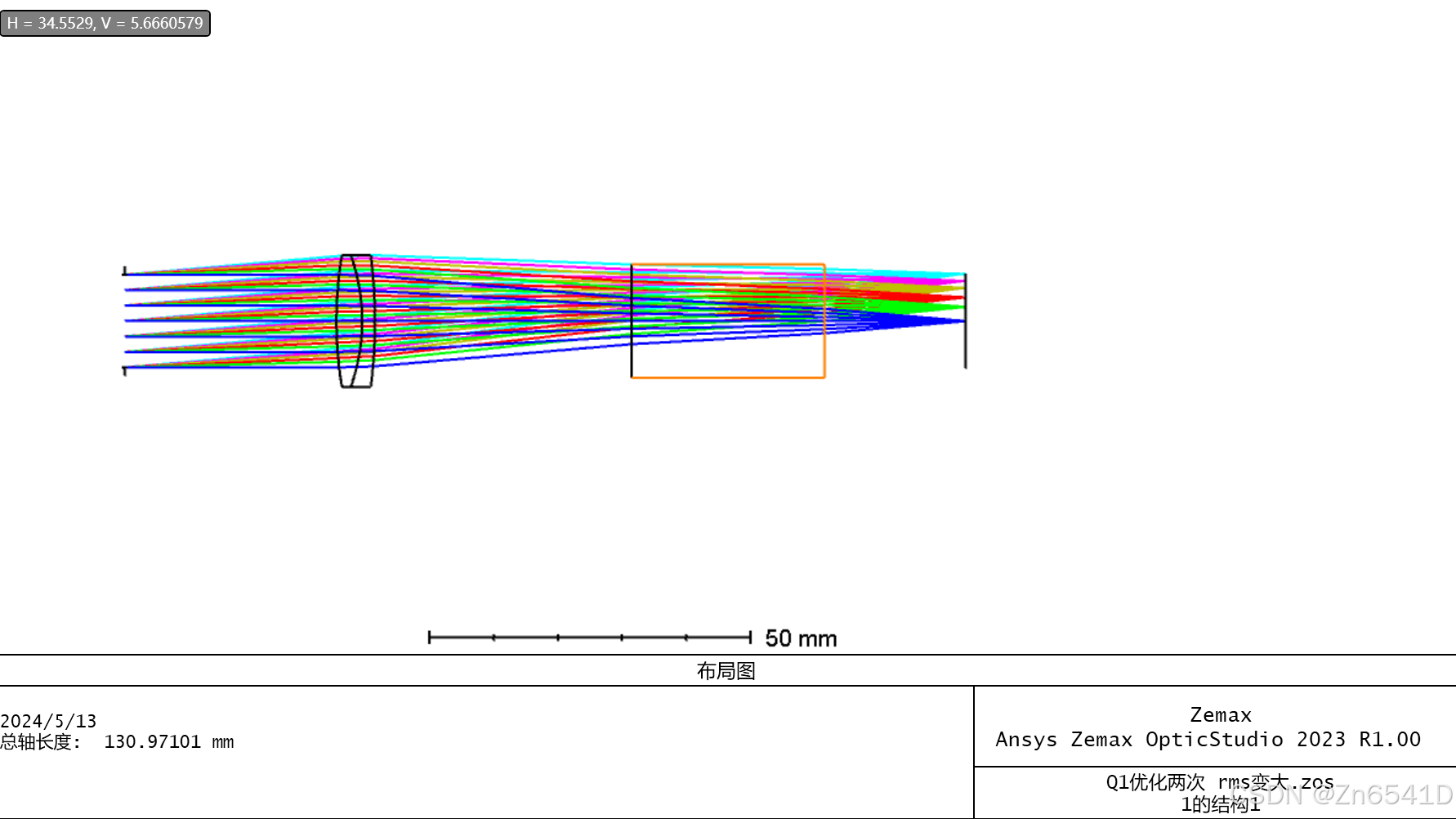

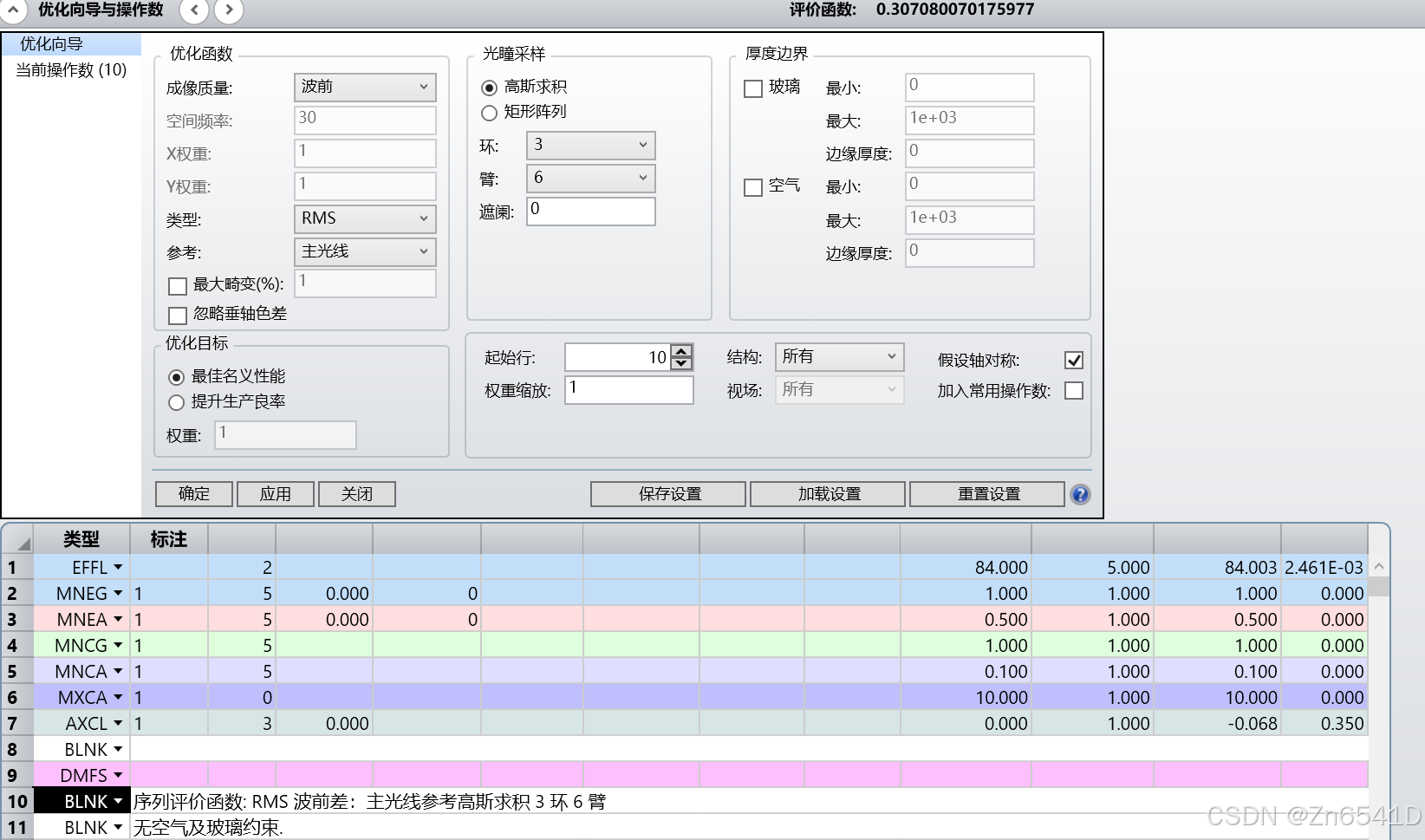

系统设计方法与过程

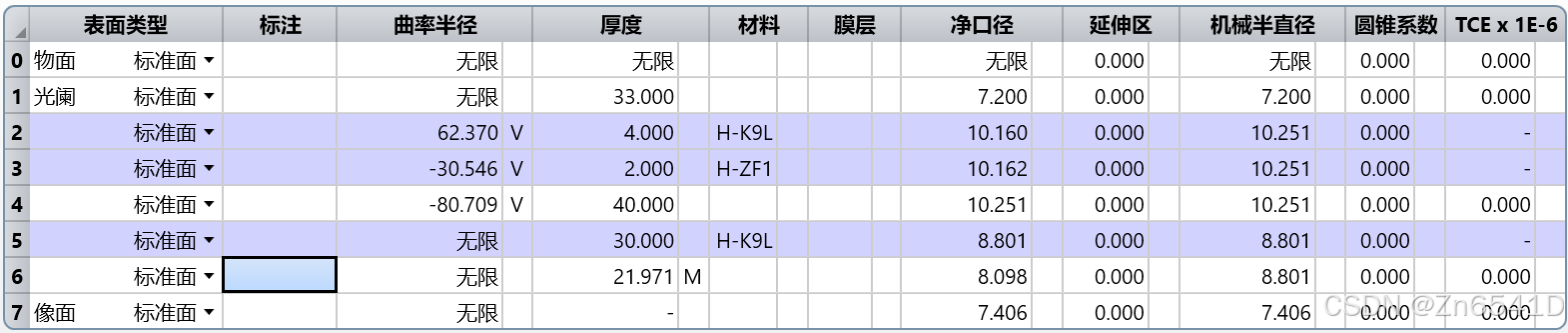

用初级像差求解双胶合望远物镜的结构参数

基础工作：求

由出瞳直径以及视放大率可以计算出入瞳直径。

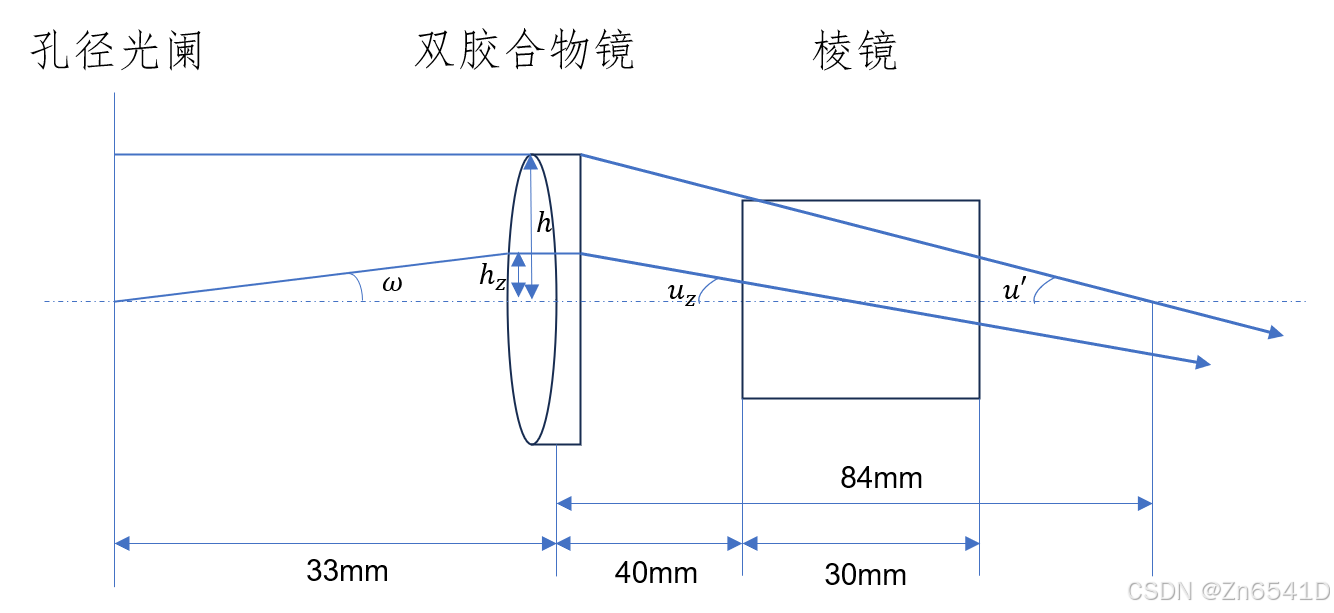

根据光学特性的要求，h 为第一辅助光线在透镜上的投射高，如图所示，可以计算

为第二辅助光线在在透镜上的投射高，可以计算得出

    计算平行玻璃板的像差和数
