本文介绍了如何使用ESP32与数码管连接并实现数码管1234-9999的动态显示，包括代码示例和共阳极连接的注意事项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

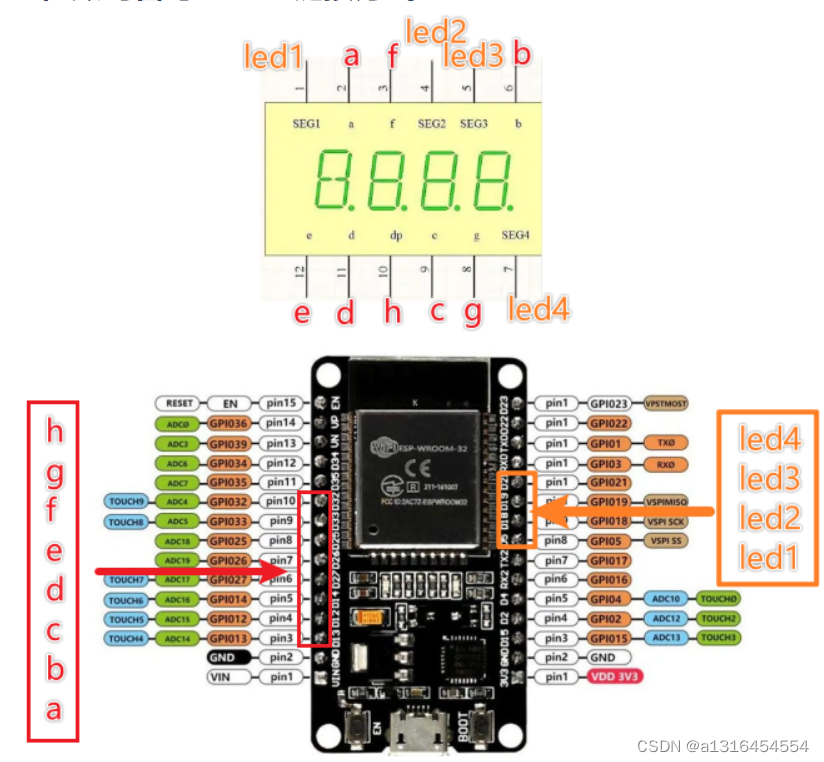

一、数码管与ESP32的连接方式

二、代码

连接正常下载程序的话，数码管应该是1234-9999慢慢跳动，如果没现象首先检查是不是用的数码管是共阳极的。

import machine
import time

led1 = machine.Pin(5, machine.Pin.OUT)
led2 = machine.Pin(18, machine.Pin.OUT)
led3 = machine.Pin(19, machine.Pin.OUT)
led4 = machine.Pin(21, machine.Pin.OUT)

led_light_list = [led1, led2, led3, led4]

a = machine.Pin(13, machine.Pin.OUT)
b = machine.Pin(12, machine.Pin.OUT)
c = machine.Pin(14, machine.Pin.OUT)
d = machine.Pin(27, machine.Pin.OUT)
e = machine.Pin(26, machine.Pin.OUT)
f = machine.Pin(25, machine.Pin.OUT)
g = machine.Pin(33, machine.Pin.OUT)
h = machine.Pin(32, machine.Pin.OUT)
# 将对应的引脚对象存储到列表
led_list = [a, b, c, d, e, f, g, h]

number_dict = {
    0: "11111100",  # 顺序依次是abcdefgh
    1: "01100000",
    2: "11011010",
    3: "11110010",
    4: "01100110",
    5: "10110110",
    6: "10111110",
    7: "11100000",
    8: "11111110",
    9: "11110110",
    10: "00000000"  # 清零
}


def show_number(number):
    if number_dict.get(number):  # 如果取出的值在字典中
        i = 0
        for num in number_dict.get(number):
            if num == "1":
                led_list[i].value(1)
            else:
                led_list[i].value(0)
            i += 1


def light_on(i):
    for led in led_light_list:  # 先把所有灯熄灭
        led.value(1)
    led_light_list[i].value(0)


def show_4_number(number):
    if 0 <= number <= 9999:
        i = 0
        for num in "%04d" % number:
            show_number(10)          # 全部管脚清零熄灭
            light_on(i)              # 选择要亮的数码管位置
            show_number(int(num))
            i += 1
            time.sleep_ms(1)         # 延时1ms，放置数码管跳太快了看不出来


if __name__ == "__main__":
    for i in range(1234, 10000):        # 显示数字1234-9999
        for j in range(100):
            show_4_number(i)
