《工程电磁场》学习笔记6-平面电磁波的传播

目录

电磁波动方程

平面电磁波

理想介质中的均匀平面电磁波

理想介质中的正弦均匀平面波

导电媒质中的正弦均匀平面波

低耗介质中的正弦均匀平面波

良导体中的正弦均匀平面波

理想导体中的正弦均匀平面波

平面电磁波的极化

理想介质分界面上的反射与折射

理想介质分界面上的全反射与全折射

良导体表面上的反射与折射

对理想导体的正入射

对理想介质的正入射

---

电磁波动方程

        无源空间：

                𝐽=0，𝜌=0，各向同性、线性、均匀

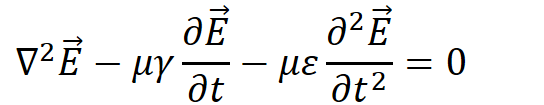

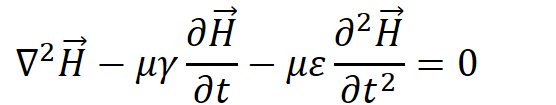

        电磁波动方程：

                无源空间中麦克斯韦方程组的解

平面电磁波

        波阵面（等相位面）：

                对应每一时刻t，空间电磁场中电磁或磁场具有相同相位的点构成等相位面

        平面电磁波：

                等相位面为平面的电磁波称为平面电磁波

        均匀平面电磁波：

                平面电磁波等相位面的每一点上，电场均相同，磁场也均相同，则称为均匀平面电磁波

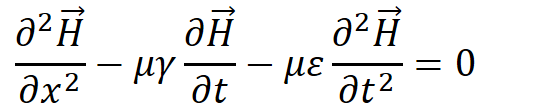

        均匀平面电磁波满足一维波动方程：

        均匀平面电磁波特点：

                1）均匀平面电磁波是横电磁波（TEM波），电场和磁场都没有传播方向上的分量

                2）电场、磁场、传播方向三者两两垂直，满足右手螺旋关系

                3）分量𝐸𝑦和𝐻𝑧构成一组平面波，分量𝐸𝑧和−𝐻𝑦构成另一组电磁波

理想介质中的均匀平面电磁波

        理想介质：

                理想介质指电导率𝛾=0的媒质

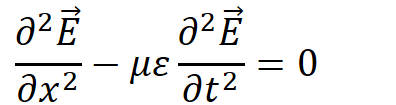

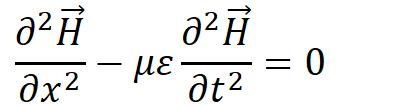

        理想介质中的一维波动方程：

        方程的解：

        理想介质中电磁波特点：

                1）入射波：

                        分别是沿（x+）传播的电场分量和磁场分量，称为入射波

                2）反射波：

                        分别是沿（x-）传播的电场分量和磁场分量，称为反射波

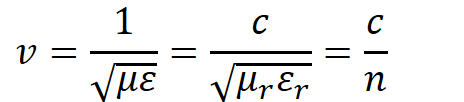

                3）波速：理想介质中均匀平面波的传播速度为常数（n为折射率）：

                4）波阻抗：

                        称为理想介质波阻抗，入射波阻抗为𝑧0，反射波阻抗为-𝑧0

                5）能量密度：电场能量密度等于磁场能量密度：

                        电磁能量密度：

                        （这里𝐸𝑦+、𝐻𝑧+是振幅）

                6）坡印廷矢量：

                        （表明电磁能量以波速v沿波传播方向流动）

理想介质中的正弦均匀平面波

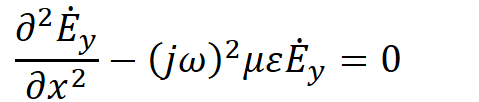

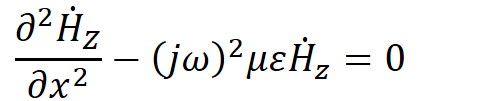

        波动方程复数表达式：

        方程的解：

                无限大均匀介质中不存在反射波

        对应的瞬时表达式：
