一些常见的电工基础

一、工厂用电

1.电源一般有380V，220V

三相：黄，绿，红，蓝，双色

分别对应第一相（R），第二相（S），第三相（T），零线（N），地线（PE）

（有的为U、V、W）

 单相：红，黑

分别对应火线（L），零线（N）

一般是左零右火

二、人体安全电压：36V（与电流也有关）

三、变压器

        符号：T

四、U=IR

        P=UI

功率因数，符号η，P=UIη（正常情况下为0.98）

五、看懂基本电路

QS 空气开关

FU 保险

KM 接触器

FR 热继电器

SB 按钮

这里推荐一篇电路符号大全，写得很好：

绝了！电路图符号大全！必收藏！

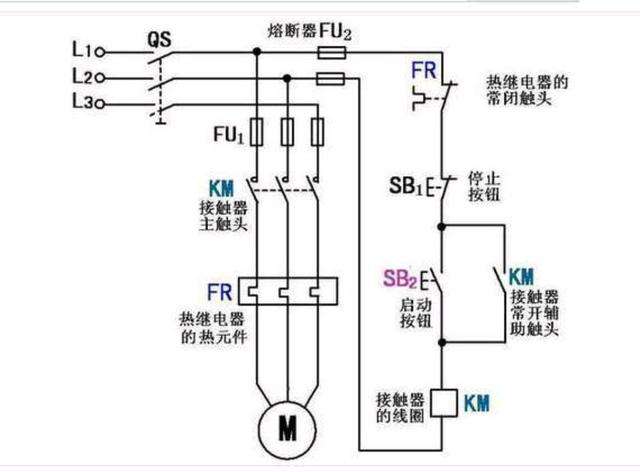

六、自锁电路，正反转电路

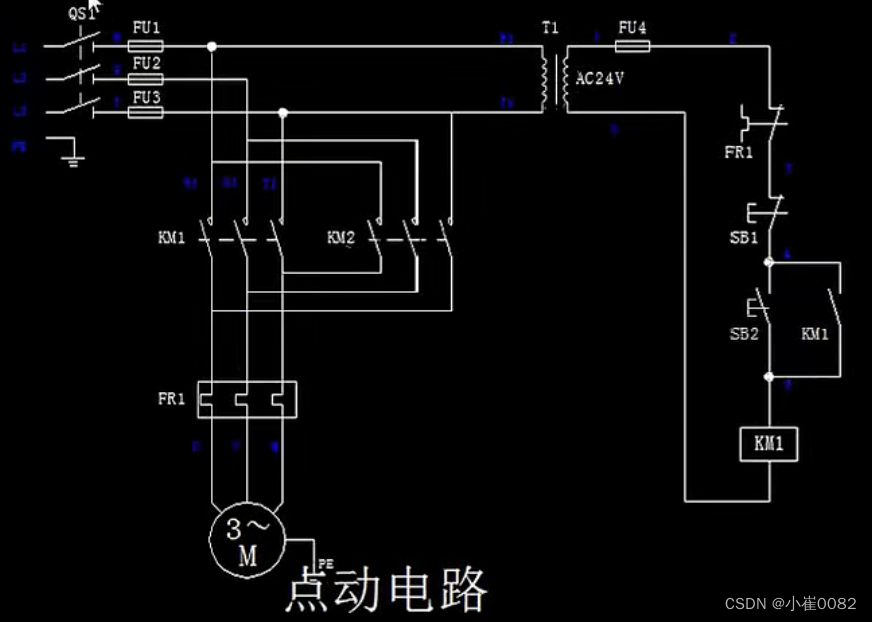

 加了KM1自锁，KM1是线圈，线圈得电，常开变常闭，常闭变常开

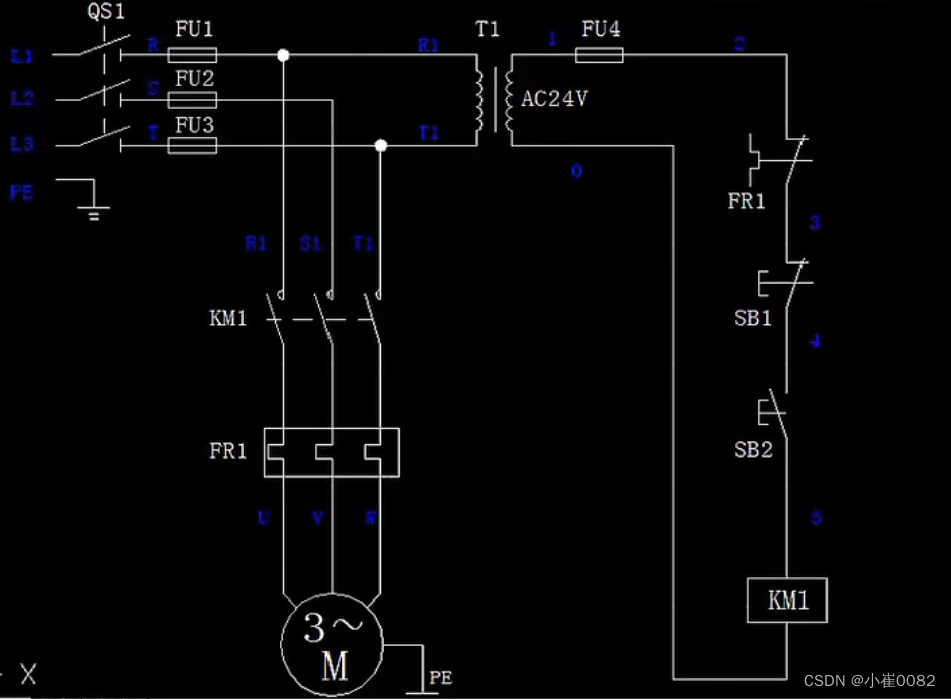

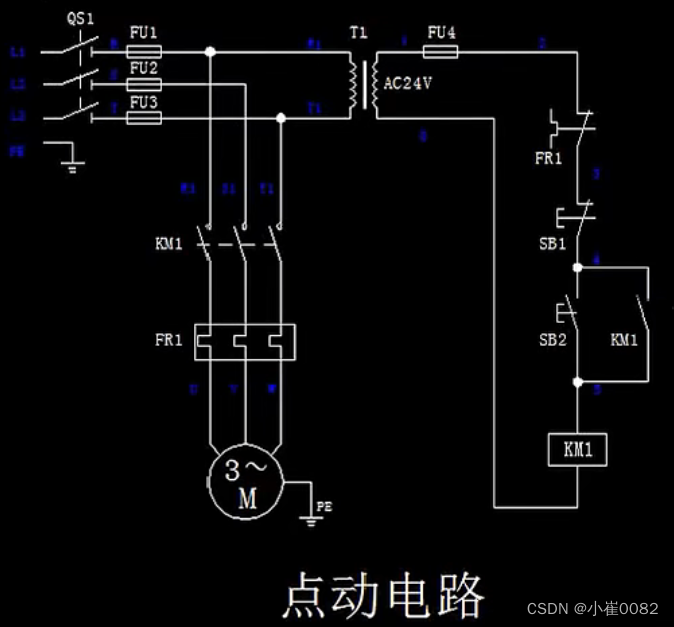

 自锁电路：

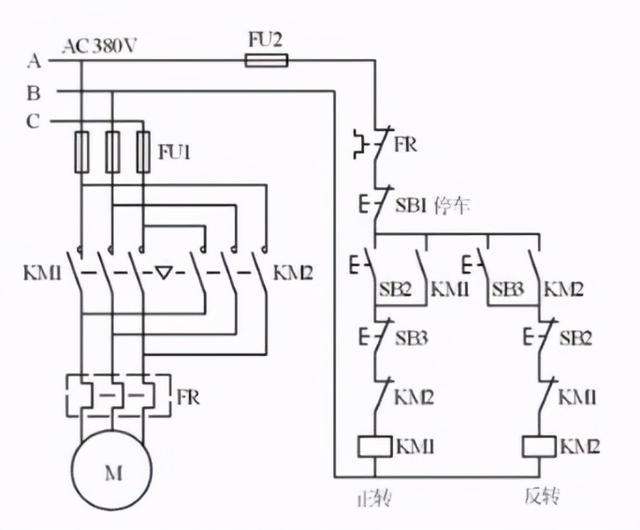

正反转电路：

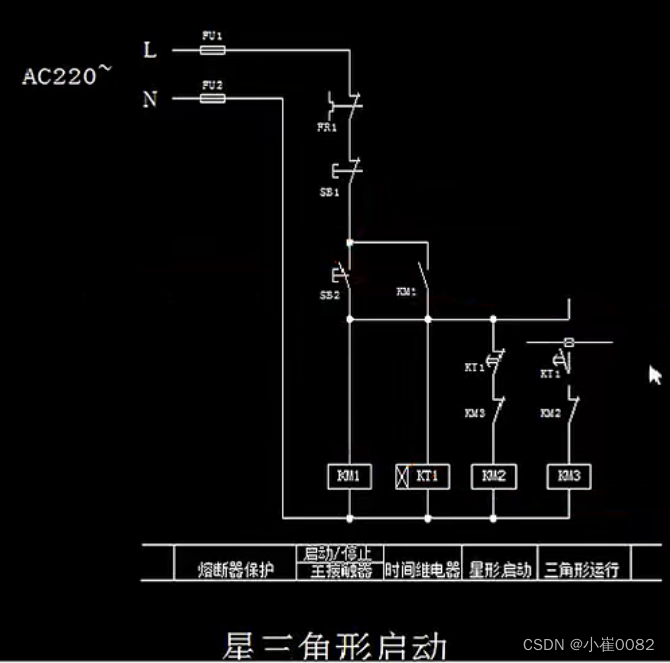

七、星三角启动

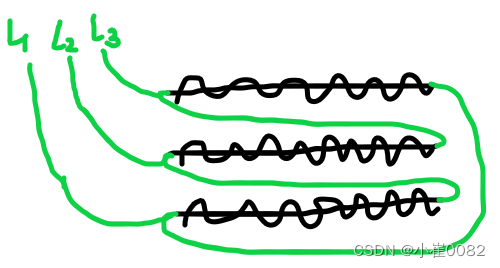

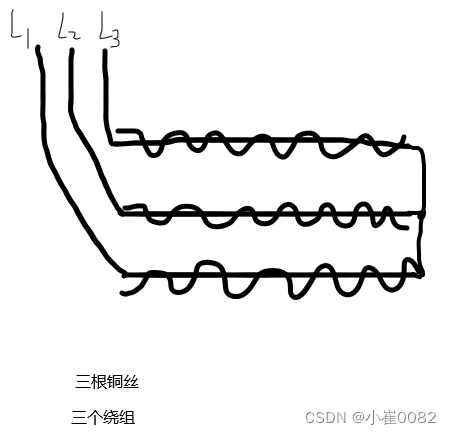

电机内部：

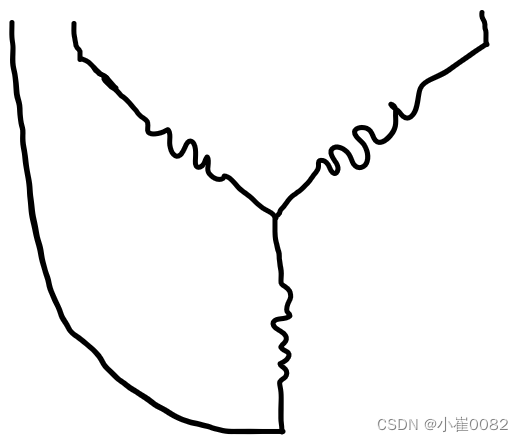

Y型（☆型）：

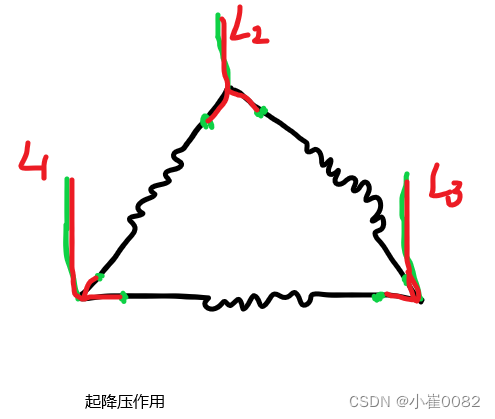

 △型：

画法1：

 画法2：

星三角启动的启动原理、电流计算、使用条件以及注意事项：

百度安全验证

八、常见的电气元件

1.断路器类        QS

（1）空气开关

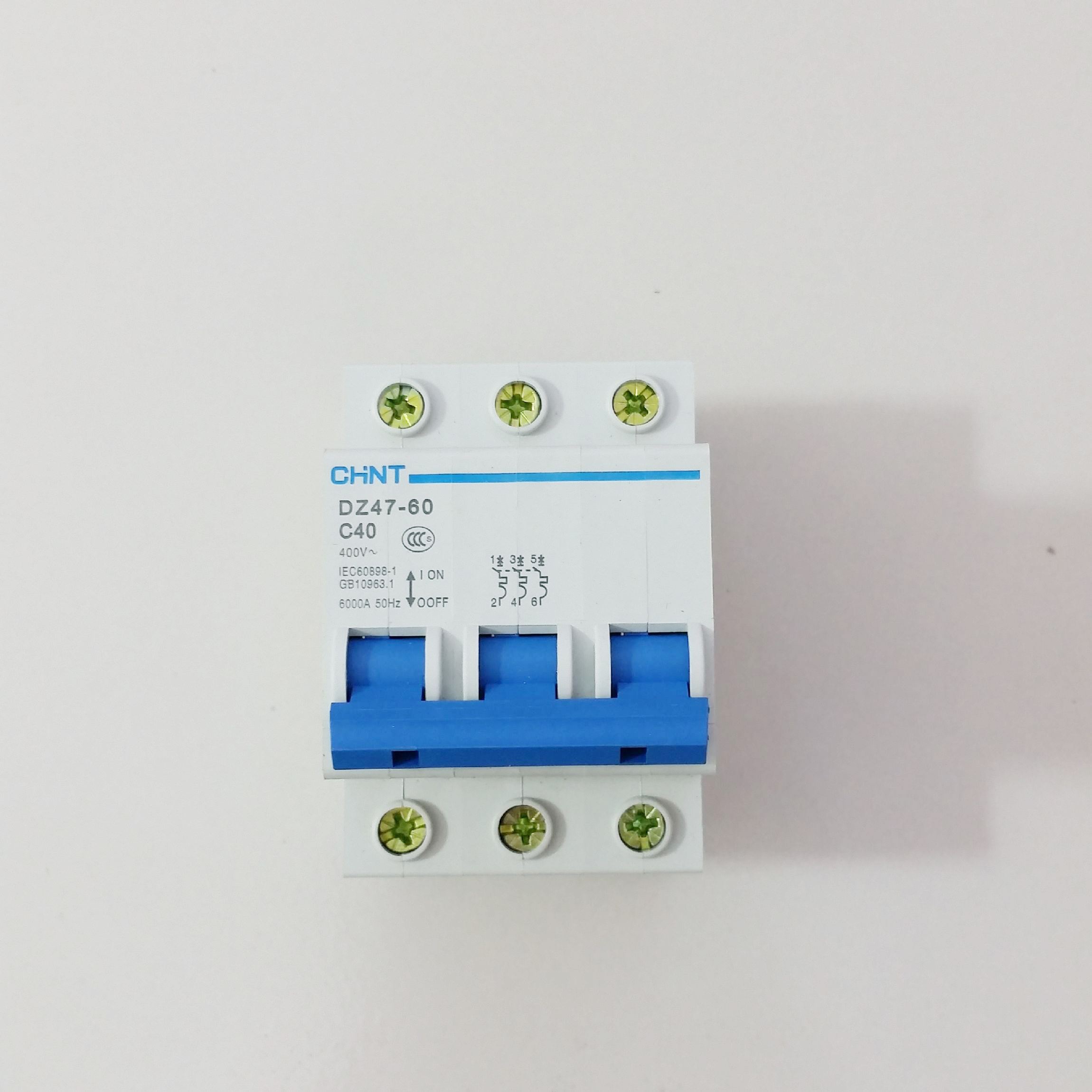

（主要起短路保护）

作用：1.防灭弧；2.防短路

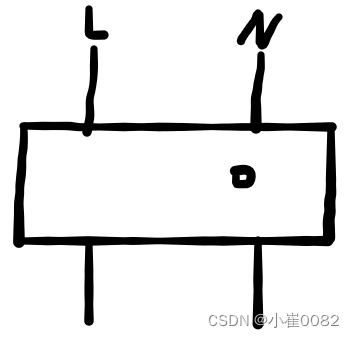

（2）漏电保护开关

2.变压类        T

（1）变压器

        主要获得我们想要的交流电压

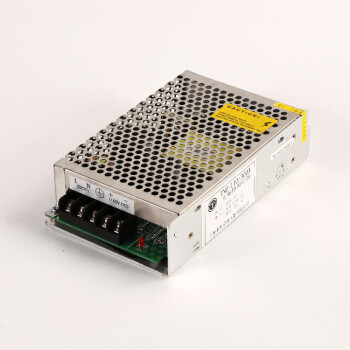

（2）开关电源盒        VC

3.按钮、开关类

（1）普通按钮        SB

（2）急停按钮        SB

（3）旋钮开关        SA

（4）限位开关        SQ

        （行程开关）

（5）接近开关        SQP

        类似于感应开关，DC 24V

        根据常开常闭，PNP和NPN

4.继电器类

（1）接触器        KM

        线圈

        （控制负载）

        主触头

        辅助触头

（2）中间继电器        KA

（3）热继电器        FR（KH）

        （起负载保护，继电器保护作用）

（4）时间继电器        KT

5.其他类

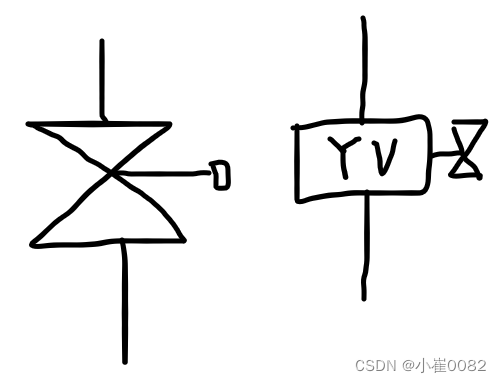

（1）电磁阀        YV

（2）保险丝        FU

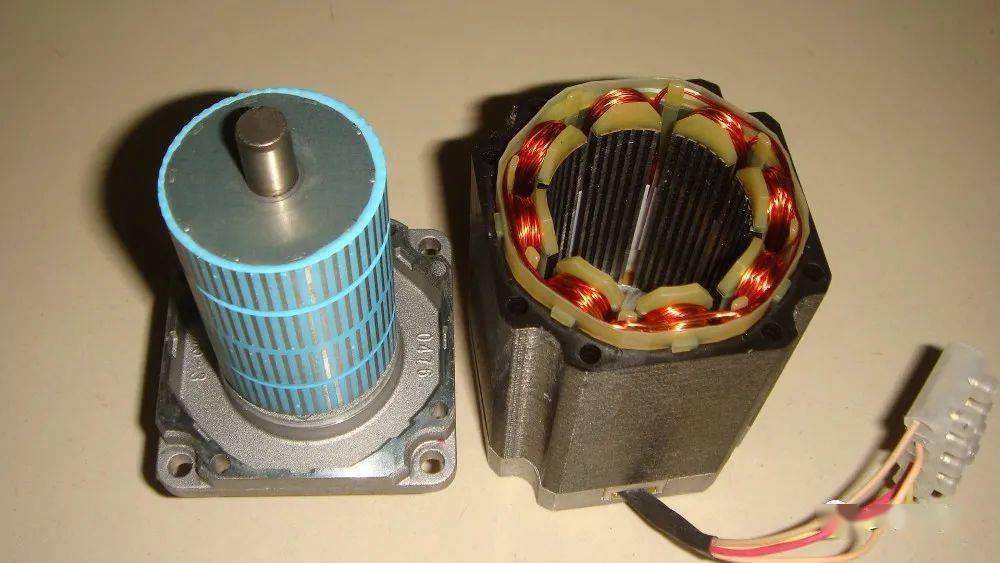

（3）电机        M

（4）指示灯        HL

（5）照明灯        EL

（6）电阻        R

（7）可调电阻（电位器）      RP

        但其实可调电阻和电位器从功能上有一点区别。

        调速可能会用到。

（8）线圈

（9）隔离开关        QF

（10）电容        C

        充电，放电，储能元件

（11）相序保护器        KVS（KV）

九、万用表

1、数字万用表

2、VICTOR 8246B
