电工基础知识讲解

目录

一、基本常识

1、工厂用电

2、人体安全电压为36V

3、变压器的讲解

（1）.变压器的符号：T

（2）.什么是电压、电流、电阻、功率

二、看懂基本电路图

1.读懂电路图的步骤

第一步  查看电路名

第二步 认识元器件

第三步 分析电路图

2.自锁电路

3.正反转电路

（1）如何让电机反转？

（2）如何调换线序？

4.互锁电路

三、星三角启动

---

---

一、基本常识

1、工厂用电

三相电中 R和S、S和T、R和T 之间的电压均为380V；R、S、T中任意一相与零线（N）之间的电压均为220V。

2、人体安全电压为36V

3、变压器的讲解

（1）.变压器的符号：T

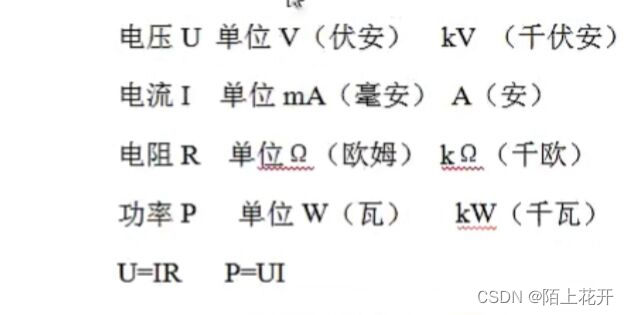

（2）.什么是电压、电流、电阻、功率

二、看懂基本电路图

1.读懂电路图的步骤

第一步  查看电路名

第二步 认识元器件

第三步 分析电路图

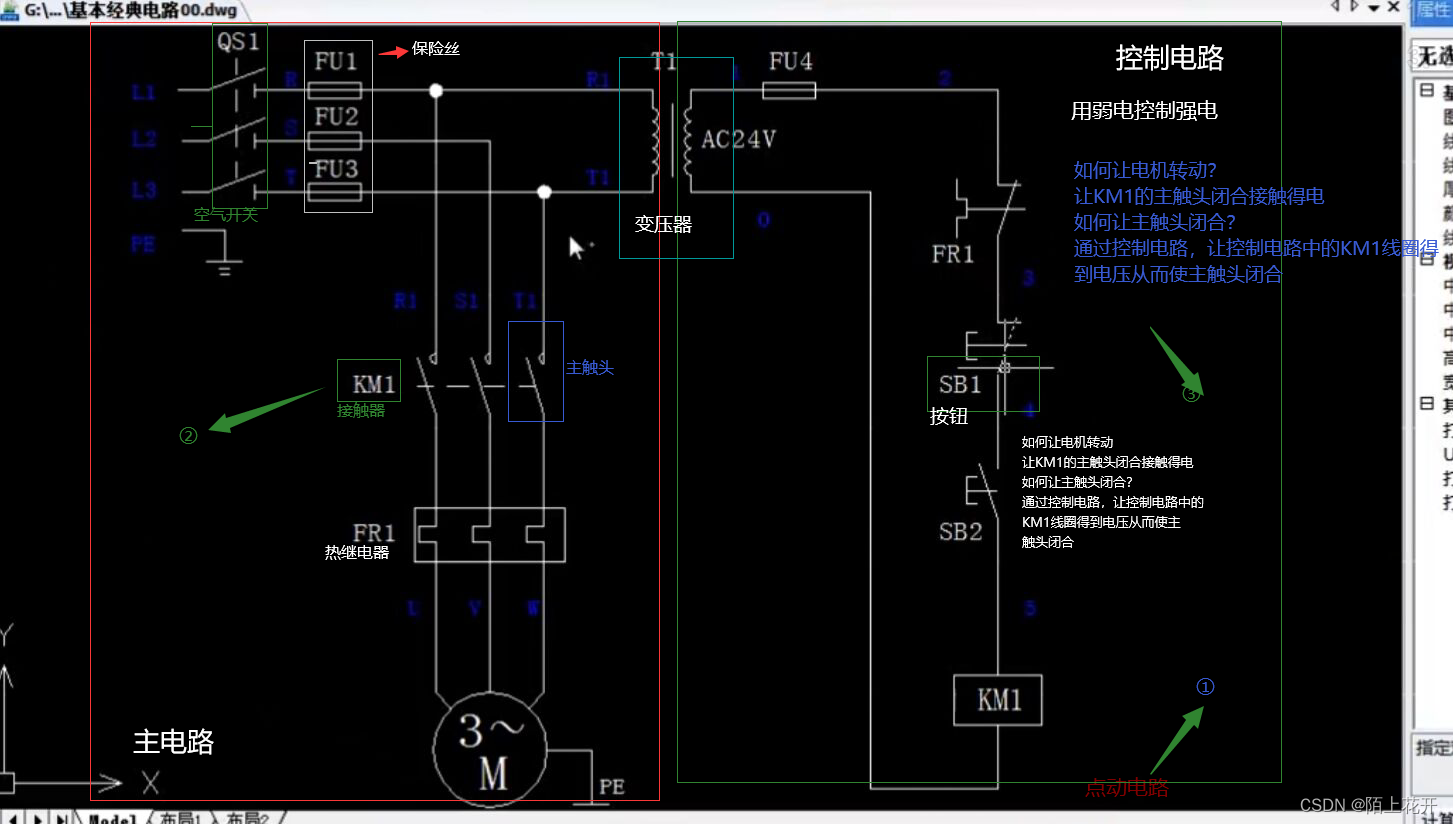

如图所示：

2.自锁电路

定义：

自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。

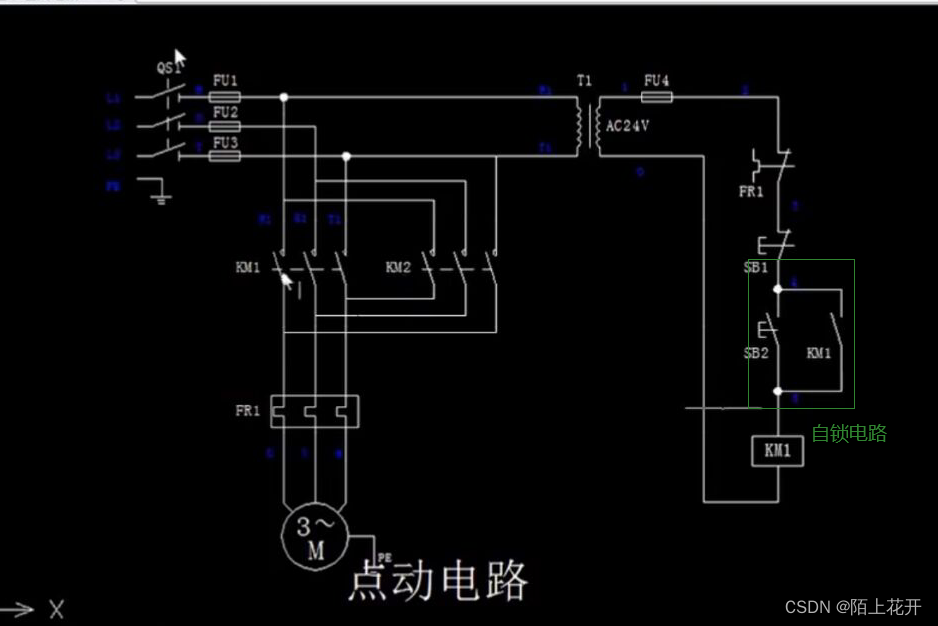

如图所示：

3.正反转电路

（1）如何让电机反转？

调换一下主电路中接入电机的三根线中任意两根的线序即可。

（2）如何调换线序？

在原电路的基础上接入另一个接触器，在这个接触器中把原来的三根线任意调换两根，断开原来的接触器，接通另一个接触器即可完成反转。

注意：两个接触器只能闭合一个

如图所示：

自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。

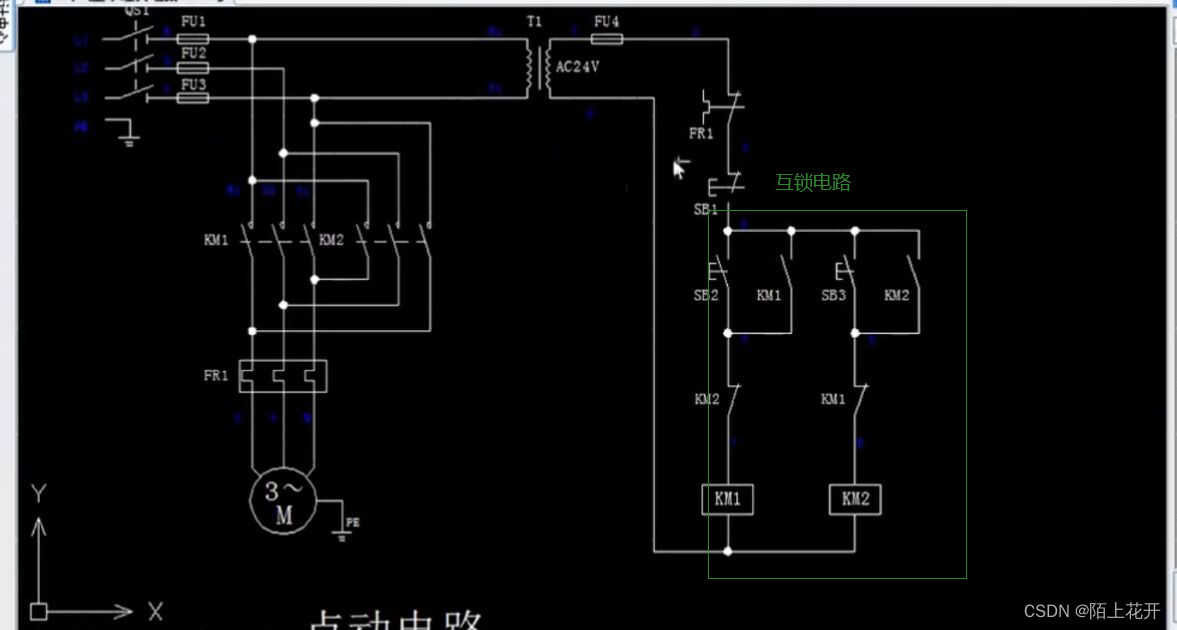

4.互锁电路

如果需要正反转必须需要互锁电路，避免短路。

如图所示：

三、电机星三角启动

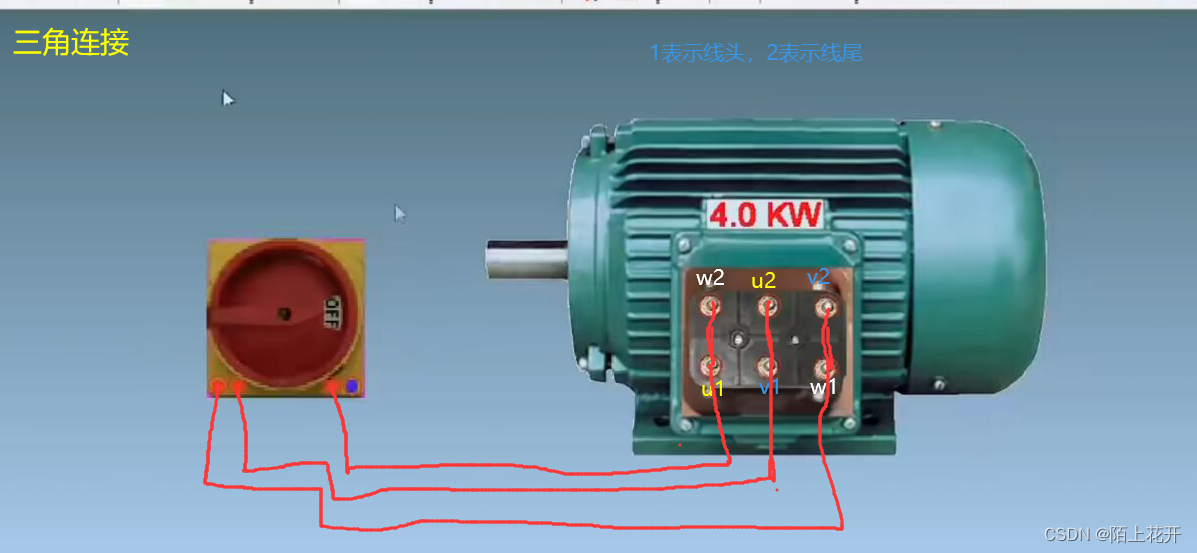

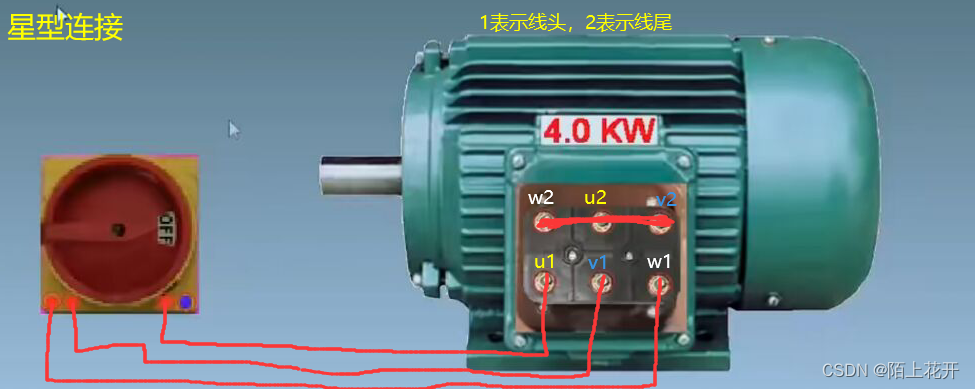

1、连接方法

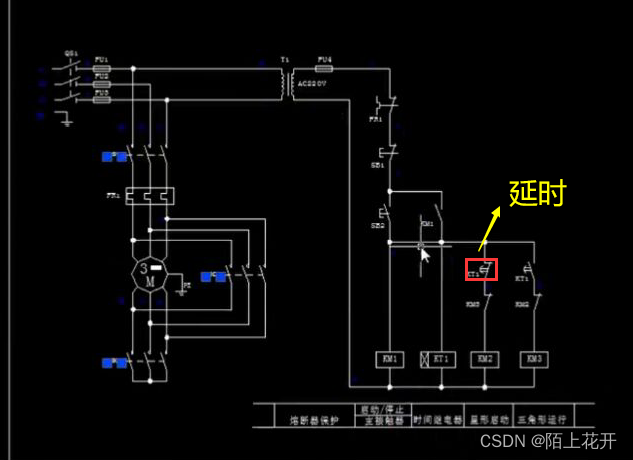

2.电气原理图

3、实际连线图

四、点动电路

1、电气原理图

2、实际连线图

五、双联开关

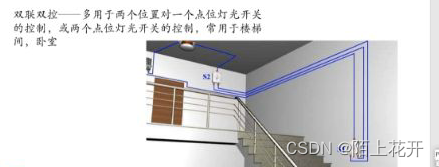

1、什么叫双联开关

2、应用场合

六、电弧

1、什么叫电弧？

2、电弧产生条件

（1）产生了自由电子

（2）自由电子大量聚集并朝一个方向移动

3、如何灭弧

①散热，让机器在工作时增加散热，减少自由电子的出现

②增加绝缘材料，在进行操作时佩戴绝缘手套，在仪器上增加绝缘外壳

---
