Arduino操控1602 LCD液晶屏

参考网址：https://lastminuteengineers.com/arduino-1602-character-lcd-tutorial/
ARDUINO项目

原文地址：https://circuitdigest.com/microcontroller-projects/arduino-lcd-interfacing-tutorial

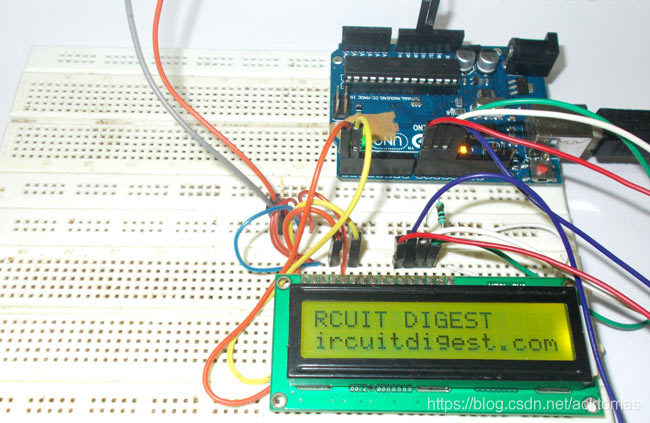

在这里插入图片描述

16×2 LCD在此必须理解，每个字符中都有5x10 = 50像素，因此要显示一个字符，所有50像素必须一起工作。但是我们不必担心，因为还有另一个控制器（HD44780）负责控制像素。（您可以在LCD单元中看到它，它是背面的黑眼圈）。

在本教程中，我们将使用ARDUINO UNO连接16x2 LCD。将LCD连接到ARDUINO的过程非常简单。在这里，我们不必担心数据发送和接收。我们只需要定义引脚号，它就可以在LCD上显示数据了。

所需组件

硬件： ARDUINO UNO，电源（5v），JHD_162ALCD（16x2LCD），100uF电容器。

软体： Arduino IDE。

电路图和说明

在16x2 LCD中，如果有背光，则全部有16个引脚，如果没有背光，则有14个引脚。

可以给背光灯插针供电或断开。在14个引脚中，有8个数据引脚（7-14或D0-D7），2个电源引脚（1＆2或VSS＆VDD或GND＆+ 5v），第三个用于对比度控制的引脚（VEE控制字符的粗细）如图所示）和3个控制引脚（RS＆RW＆E）。

在电路中，可以观察到我只接了两个控制引脚。对比度位和READ / WRITE并不经常使用，因此它们可以接地。这使LCD处于最高对比度和写模式。我们只需要控制ENABLE和RS引脚即可相应地发送字符和数据。

LCD的连接如下所示：

引脚	连接
PIN1或VSS	接地
PIN2或VDD或VCC	+ 5v电源
PIN3或VEE或V0	对比度调整，接地（为初学者提供最大对比度），接正极时对比度最弱
PIN4或RS（寄存器选择）	ARDUINO UNO的PIN0，1数据寄存器（DR），0指令寄存器（IR）
PIN5或RW（读/写）	RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。接地（将LCD置于读模式可简化用户的通信）
PIN6或E（启用）	ARDUINO UNO的PIN1 ，高电平读取信息，负跳变时执行指令
PIN11 or D4	PIN8 of ARDUINO UNO
PIN12 or D5	PIN9 of ARDUINO UNO
PIN13 or D6	PIN10 of ARDUINO UNO
PIN14 or D7	PIN11 of ARDUINO UNO
PIN15 或 BLA 或A	背光正极，可选，可以直接接3.3V或接5V添加10KΩ电阻
PIN16或BLK 或K	背光负极，可选

ARDUINO IDE允许用户以4位模式使用LCD。这种通信类型使用户能够减少ARDUINO上的引脚使用，这与其他ARDUINO无需单独编程以在4 it模式下使用有关，因为默认情况下ARDUINO设置为以4位模式进行通信。在电路中，您可以看到我们使用了4位通信（D4-D7）。

因此，仅从上表的观察，我们就将LCD的6个引脚连接到控制器，其中4个引脚是数据引脚，另外2个是控制引脚。
在这里插入图片描述
上图显示了连接到ARDUINO UNO的16x2 LCD的电路图。

代码解析

要将LCD连接到ARDUINO UNO，我们需要了解一些事情。

#include <LiquidCrystal.h>
lcd.begin（16，2）;
LiquidCrystal LCD（0，1，8，9，10，11）;
lcd.print（“ hello，world！”）;

如上表所示，我们只需要查看这四行即可在ARDUINO和LCD之间建立通信。

我们需要启用头文件（#include <LiquidCrystal.h>），该头文件中写入了指令，这使用户能够以4位模式将LCD连接到UNO，而不会产生任何绒毛。使用此头文件，我们不必将数据一点一点地发送到LCD，这一切都将得到解决，我们也不必编写用于向LCD发送数据或命令的程序。
我们需要告诉主板我们在这里使用哪种类型的LCD。由于我们有许多不同类型的LCD（例如20x4、16x2、16x1等）。在这里，我们将16x2 LCD连接到UNO，因此得到 lcd.begin（16，2）;。对于16x1，我们得到lcd.begin（16，1）;。
在此说明中，我们将告诉主板我们引脚的连接位置。连接的引脚需要按“ RS，En，D4，D5，D6，D7”的顺序表示。这些引脚应正确表示。由于我们已将RS连接到PIN0等，如电路图所示，我们将板上的引脚号表示为LiquidCrystal lcd（0，1，8，9，10，11）;。需要在LCD中显示的数据应写为 cd.print（“ hello，world！”）;。使用此命令，LCD会显示“ hello，world！”。

如您所见，我们不必担心任何其他事情，我们只需要初始化即可，UNO将准备显示数据。我们不必在此处编写程序循环来通过BYTE发送数据BYTE。

LCD和UNO之间的通信方式在下面给出的C代码中逐步说明：

代码

#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins

LiquidCrystal lcd(0, 1, 8, 9, 10, 11); /// REGISTER SELECT PIN,ENABLE PIN,D4 PIN,D5 PIN, D6 PIN, D7 PIN

void setup()

{
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
}

void loop()
{
  // set the cursor to column 0, line 1

  lcd.print("   CIRCUIT DIGEST");//print name
  lcd.setCursor(0, 1); // set the cursor to column 0, line 2
  lcd.print("www.circuitdigest.com");//print name
  delay(750);//delay of 0.75sec
  lcd.scrollDisplayLeft();//shifting data on LCD
  lcd.setCursor(0, 0);// set the cursor to column 0, line1
}
