二极管如何工作？

二极管如何工作？

二极管是一种双元件半导体器件，包含阳极和阴极，并提供单向传导。二极管允许电流沿一个方向流动，但不允许在另一个方向上流动。许多类型用于整流器、检波器、削波器、混频器、调制器、放大器、振荡器和测试仪器等器件。

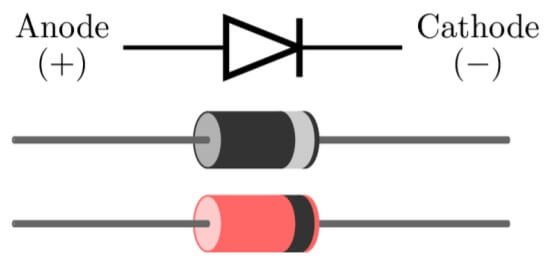

在电路符号中，阴极显示为条形，阳极显示为三角形。在某些电路图上，二极管的阳极也可以用字母“a”表示，阴极可以用字母“k”表示。

要了解二极管的工作原理，我们应该知道什么是半导体。

允许电子流动的材料称为导体。阻挡电子流动的材料称为绝缘体。电导率介于导体和绝缘体之间的材料称为半导体。半导体是“兼职”导体，其电导率可以控制。半导体在电子领域非常有用。

二极管的工作原理

二极管是一种将电流引导到一个方向的电子元件。它们被称为“有源元件”，与晶体管和IC相同。它是由半导体制成的基本组件。它可以调节电流，保持电压恒定，并检测波浪。

首先，让我们回顾一下二极管中使用的“半导体”的性质。“这种材料能导电吗？”根据这个问题，它被分为“导体”，“半导体”和“绝缘体”。“半导体”是一种材料，其性质介于导电良好的导体和不导电的绝缘体之间。

一般来说，金属导电性很好，因为当金属元素相互结合时，每个原子的电子都成为自由电子。当施加电压时，金属晶体中的自由电子四处移动并携带电荷，这就是电流的流动方式。

半导体可以表现为导体或绝缘体，这取决于流经它们的电流状态。半导体不像金属那样具有丰富的自由电子。当施加电压时，电子依次移动以填充缺失的空穴，或者它们携带的自由电子比金属键少的电。

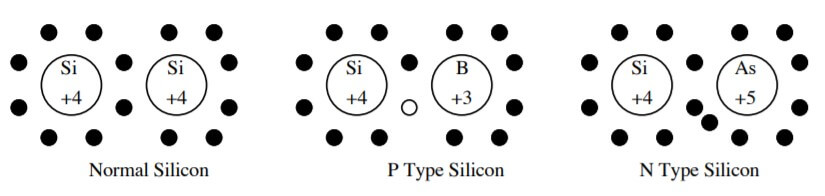

半导体按电流机理的差异分为P型半导体和N型半导体;P型半导体是那些前者的电子按顺序移动以填充缺失空穴的半导体。硅等四价元素与硼或硼等三价添加剂混合，成为P型半导体。由于它缺少一个电子，因此被认为是带正电的。

N型半导体是那些携带电的半导体，其自由电子比后者的金属键少。硅等四价元素与磷等一价添加剂混合，成为N型半导体。由于它有一个额外的电子，因此它被认为是带负电荷的。

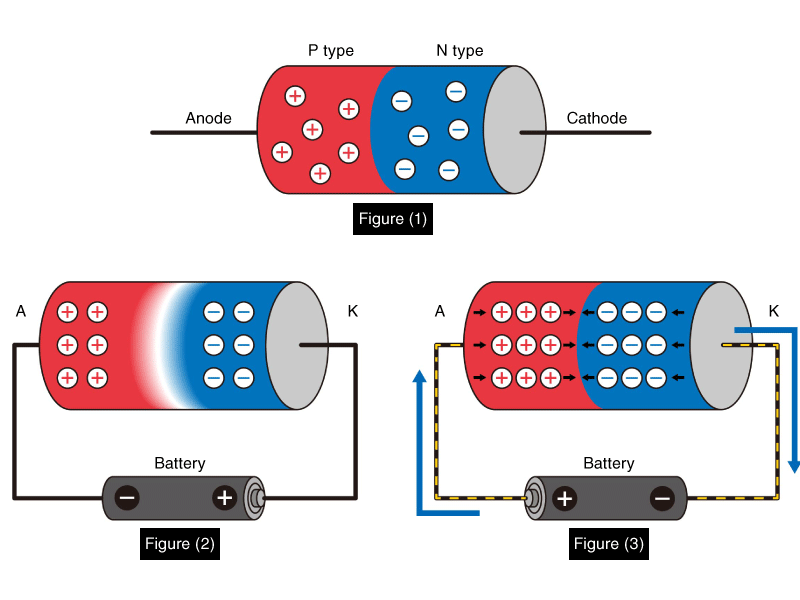

在PN二极管中，连接到P型半导体的电极称为阳极（A），连接到N型半导体的电极称为阴极（K）。（图1）

当“-”连接到PN二极管的阳极侧，“+”连接到PN二极管的阴极侧时，半导体中的电被吸引到电极侧，并在PN结处产生空白电区。结果，没有电流流动。（图2）

相反，如果“+”连接到阳极侧，“-”连接到阴极侧，半导体中的“+”和“-”电将在P和N结处粘在一起并相互抵消，但下一个电将从电极发送，因此电流将流动。（图3）

通过这种方式，二极管仅具有在固定方向上导电的特性。我们在日常生活中经常看到的发光二极管（LED）被设计为在电流流过PN结时发光。二极管也用于我们看不见它们的各个地方，以支持我们的日常生活。

二极管的作用

二极管具有以下四个主要角色。

• （1） 整改

  由于一般电源中的交流电流，电流的方向总是在变化。二极管具有只允许电流沿特定方向流动的特性，因此只能从交流电流中提取正向电流。这称为二极管的整流作用。

• （2） 无线电波检测

  二极管在从无线电波中提取音频信号方面发挥作用。这称为波检测。无线电波是通过将用于通信的高频信号与语音等低频信号相结合而产生的。

• （3） 电压控制

  一般来说，二极管只在某个方向上承载电流，但是当相反方向的电压超过一定值时，电压开始流动。但是，当反向电压超过一定值时，电压开始流动，即使电流增加，电压也不会改变。这称为击穿现象，发生击穿现象的电压称为“击穿电压”或“齐纳电压”。 屈服现象用于二极管电压控制，以这种方式使用的二极管称为齐纳二极管。

• (4)电流转换

  当光照射到PN结时，结附近N侧的电子会移动。因此，只要光线闪耀，电力就会继续流动。这就是太阳能电池的组成。 当没有从外部施加电压时，它充当电池，但是当施加电压时，它充当二极管。一些二极管响应可见光，而那些响应不可见光的二极管用于红外遥控器的光接收部分等应用。

二极管的类型

有各种类型的二极管。以下是一些最常见类型的列表。

• 硅二极管

  最常见的PN二极管类型。通常指整流二极管。

• 锗二极管

  与硅二极管一样，这些是组合PN的二极管。它们通常用于检测波，因为它们的正向下降电压很低，特别是在流动电流小至0.1mA的区域。然而，由于锗的高成本，肖特基势垒二极管现在被广泛使用。

• 肖特基二极管

  这是一种通过粘合金属和半导体制成的二极管。与硅二极管相比，这些二极管具有优异的开关特性，因此用于高速电路。

• 开关二极管

  一种二极管，用于打开和关闭电源电路，如开关。当电压沿功率流方向施加时，它打开，当电压施加到功率不流动的方向时，它关闭。

• 江崎二极管

  利用诺贝尔奖获得者Leona Esaki发现的隧穿效应的二极管。隧穿效应是具有高杂质浓度的PN结二极管的一种特性，即使由于量子力学效应而不应该流动，也允许电流流动。由于其极快的响应时间，它们用于产生微波。

• 发光二极管

  一种二极管，当电流流过PN结时，结点会发光。当电流流过半导体时，P型半导体中的空穴和电子结合在一起，能量以光的形式发射出来。它有时既用作电源灯，也用作整流器。

• 齐纳二极管

  一种二极管，用于在与电流正常流动方向相反的方向上施加电压。它用于获得恒定电压，并保护电路免受过压的影响。

典型二极管特性

在二极管导通之前，必须超过正向阈值电压。正向阈值电压必须足够高，以完全去除耗尽层并迫使电荷载流子在结点上移动。对于硅二极管，该正向阈值电压约为0.6 V至0.7 V。对于锗二极管，正向阈值电压约为0.2 V至0.3 V。

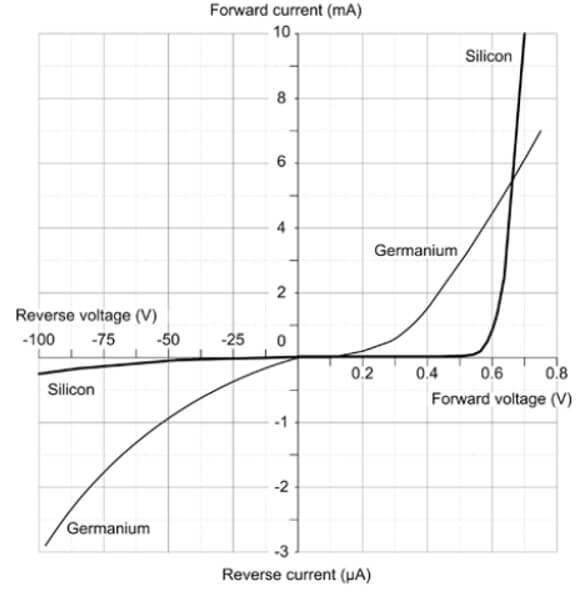

下图显示了小型锗和硅二极管的典型特性。值得注意的是，二极管受到它们可以承受的正向电流和反向电压的限制。此限制基于二极管的物理尺寸和结构。

在反向偏置二极管的情况下，P型材料相对于N型材料呈负偏置。在这种情况下，施加在P型材料的负电位吸引正电荷载流子，将它们从结中拉开。同样，施加在N型材料的正电位将负电荷载流子从结中吸引走。这使得结部区域耗尽;实际上不存在电荷载体。因此，结区成为绝缘体，电流流动受到抑制。反向偏置电位可以增加到特定二极管额定的反向击穿电压。与最大正向电流额定值的情况一样，反向击穿电压由制造商指定。反向击穿电压通常远高于正向阈值电压。典型的通用二极管可以被指定为正向阈值电压为0.6 V，反向击穿电压为200 V。如果超过后者，二极管可能会遭受不可逆转的损坏。
