Vision Transformer

前言

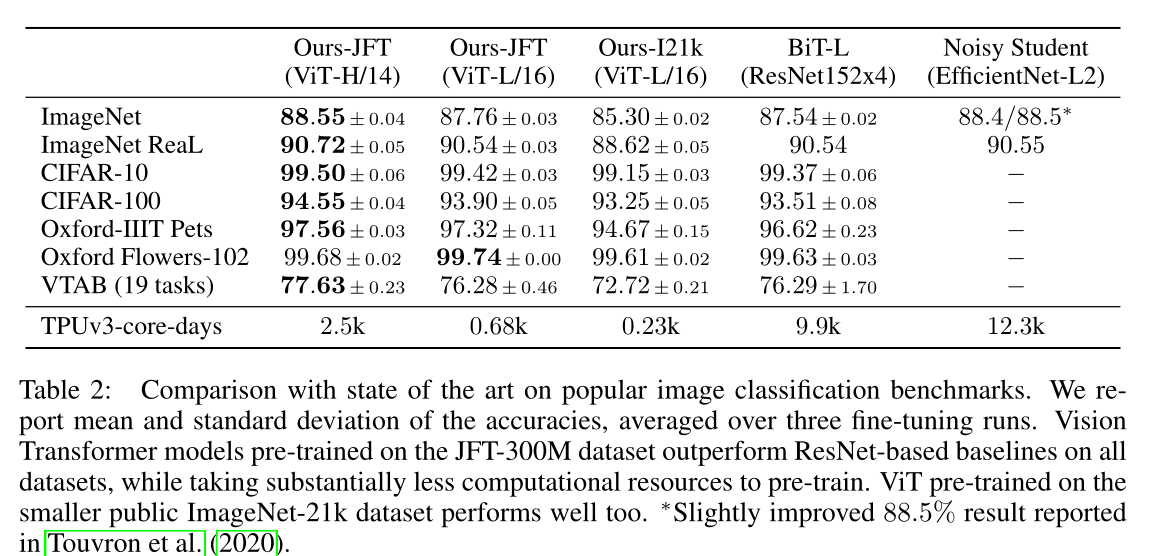

Transformer最初提出是针对NLP领域的，并且在NLP领域大获成功。这篇论文也是受到其启发，尝试将Transformer应用到CV领域。关于Transformer的部分理论之前的博文中有讲，链接，这里不在赘述。通过这篇文章的实验，给出的最佳模型在ImageNet1K上能够达到88.55%的准确率（先在Google自家的JFT数据集上进行了预训练），说明Transformer在CV领域确实是有效的，而且效果还挺惊人。

模型详解

在这篇文章中，作者主要拿ResNet、ViT（纯Transformer模型）以及Hybrid（卷积和Transformer混合模型）三个模型进行比较，所以本博文除了讲ViT模型外还会简单聊聊Hybrid模型。

Vision Transformer模型详解

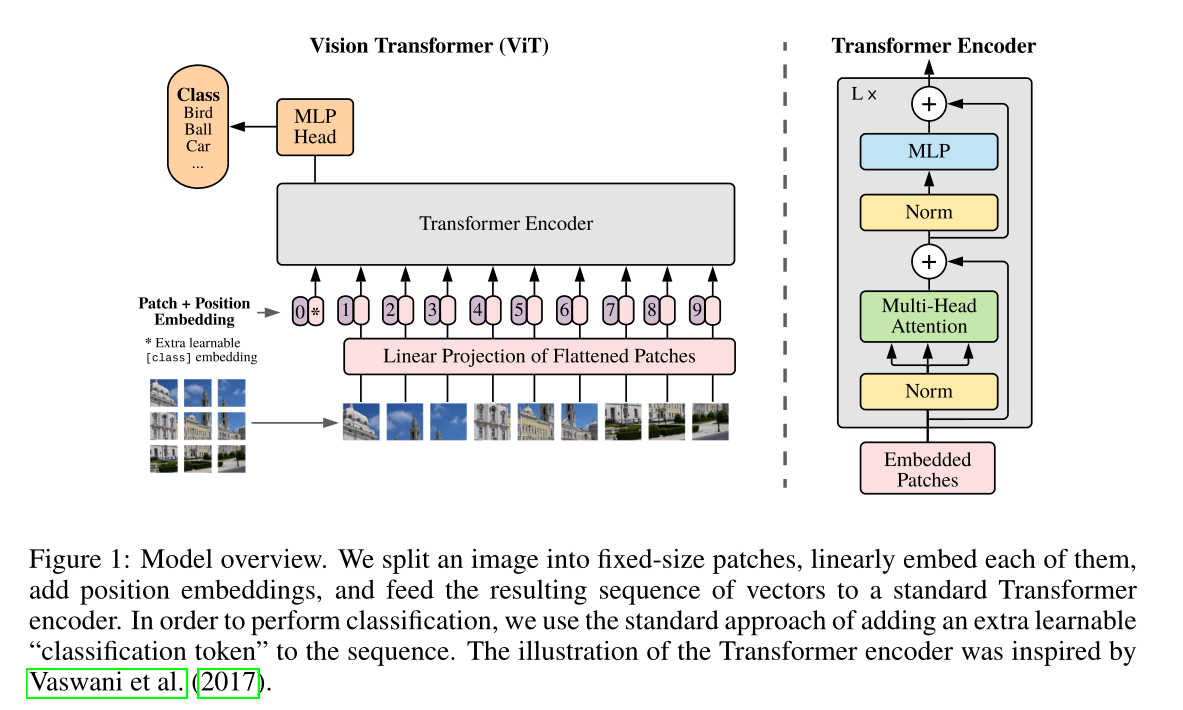

下图是原论文中给出的关于Vision Transformer(ViT)的模型框架。简单而言，模型由三个模块组成：

• Linear Projection of Flattened Patches(Embedding层)
• Transformer Encoder(图右侧有给出更加详细的结构)
• MLP Head（最终用于分类的层结构）

Embedding层结构详解

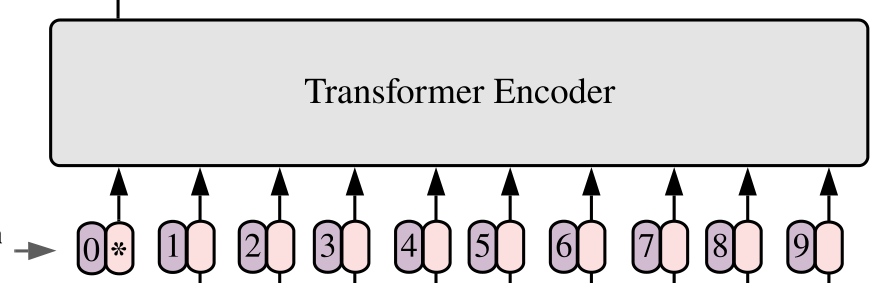

对于标准的Transformer模块，要求输入的是token（向量）序列，即二维矩阵[num_token, token_dim]，如下图，token0-9对应的都是向量，以ViT-B/16为例，每个token向量长度为768。

对于图像数据而言，其数据格式为[H, W, C]是三维矩阵明显不是Transformer想要的。所以需要先通过一个Embedding层来对数据做个变换。如下图所示，首先将一张图片按给定大小分成一堆Patches。以ViT-B/16为例，将输入图片(224x224)按照16x16大小的Patch进行划分，划分后会得到$(224/16{)}^2$ = 196 个Patches。接着通过线性映射将每个Patch映射到一维向量中，以ViT-B/16为例，每个Patche数据shape为[16, 16, 3]通过映射得到一个长度为768的向量（后面都直接称为token）。[16, 16, 3] -> [768]

在代码实现中，直接通过一个卷积层来实现。 以ViT-B/16为例，直接使用一个卷积核大小为16x16，步距为16，卷积核个数为768的卷积来实现。通过卷积[224, 224, 3] -> [14, 14, 768]，然后把H以及W两个维度展平即可[14, 14, 768] -> [196, 768]，此时正好变成了一个二维矩阵，正是Transformer想要的。

在输入Transformer Encoder之前注意需要加上[class]token以及Position Embedding。 在原论文中，作者说参考BERT，在刚刚得到的一堆tokens中插入一个专门用于分类的[class]token，这个[class]token是一个可训练的参数，数据格式和其他token一样都是一个向量，以ViT-B/16为例，就是一个长度为768的向量，与之前从图片中生成的tokens拼接在一起，Cat([1, 768], [196, 768]) -> [197, 768]。然后关于Position Embedding就是之前Transformer中讲到的Positional Encoding，这里的Position Embedding采用的是一个可训练的参数（1D Pos. Emb.），是直接叠加在tokens上的（add），所以shape要一样。以ViT-B/16为例，刚刚拼接[class]token后shape是[197, 768]，那么这里的Position Embedding的shape也是[197, 768]。

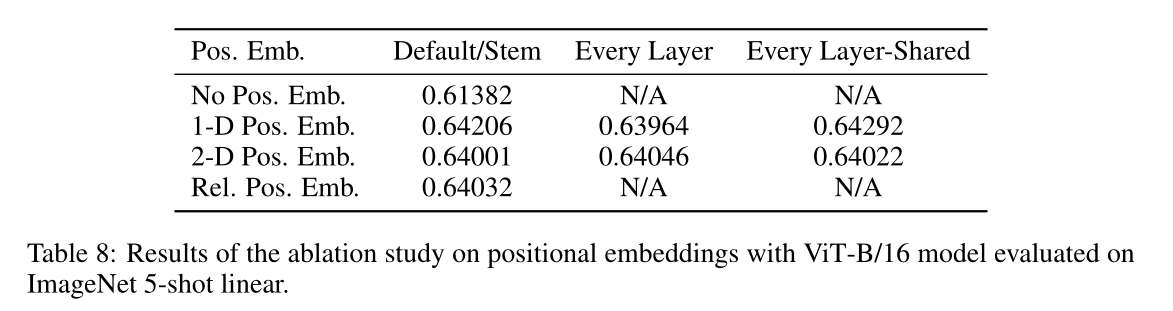

对于Position Embedding作者也有做一系列对比试验，在源码中默认使用的是1D Pos. Emb.，对比不使用Position Embedding准确率提升了大概3个点，和2D Pos. Emb.比起来没太大差别。

Transformer Encoder详解

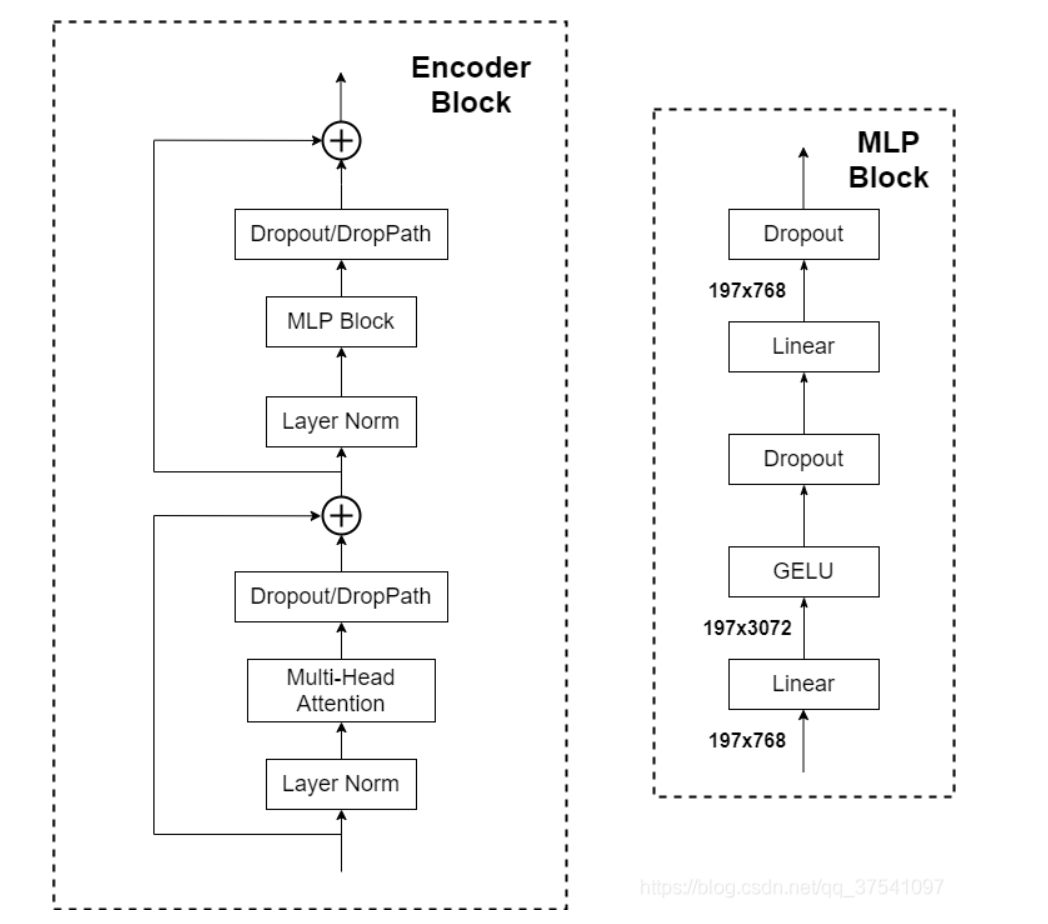

Transformer Encoder其实就是重复堆叠Encoder Block L次，下图是我自己绘制的Encoder Block，主要由以下几部分组成：

• Layer Norm，这种Normalization方法主要是针对NLP领域提出的，这里是对每个token进行Norm处理，之前也有讲过Layer Norm不懂的可以参考链接
• Multi-Head Attention，这个结构之前在讲Transformer中很详细的讲过，不在赘述，不了解的可以参考链接
• Dropout/DropPath，在原论文的代码中是直接使用的Dropout层，在但rwightman实现的代码中使用的是DropPath（stochastic depth），可能后者会更好一点。
• MLP Block，如图右侧所示，就是全连接+GELU激活函数+Dropout组成也非常简单，需要注意的是第一个全连接层会把输入节点个数翻4倍[197, 768] -> [197, 3072]，第二个全连接层会还原回原节点个数[197, 3072] -> [197, 768]


MLP Head详解

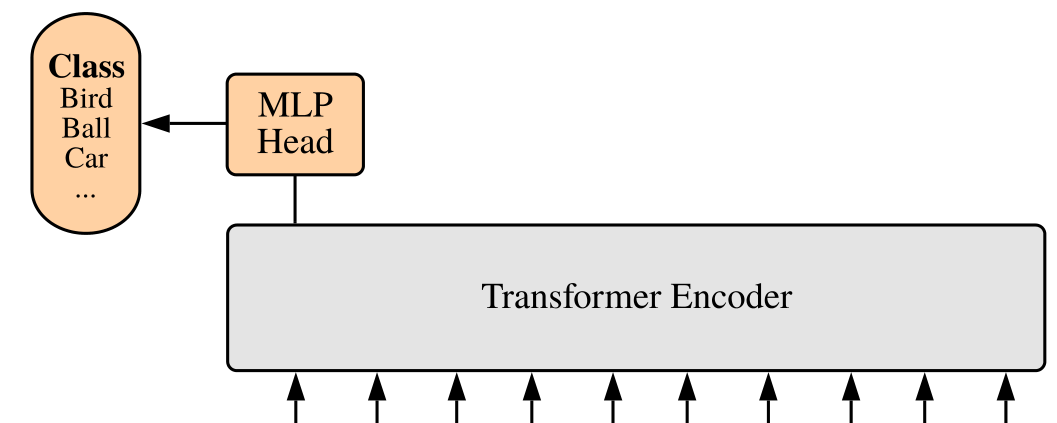

上面通过Transformer Encoder后输出的shape和输入的shape是保持不变的，以ViT-B/16为例，输入的是*[197, 768]输出的还是[197, 768]。注意，在Transformer Encoder后其实还有一个Layer Norm没有画出来，后面有我自己画的ViT的模型可以看到详细结构。这里我们只是需要分类的信息，所以我们只需要提取出[class]token生成的对应结果就行，即[197, 768]中抽取出[class]token对应的[1, 768]。接着我们通过MLP Head得到我们最终的分类结果。MLP Head原论文中说在训练ImageNet21K时是由Linear*+tanh激活函数+Linear组成。但是迁移到ImageNet1K上或者你自己的数据上时，只用一个Linear即可。

自己绘制的Vision Transformer网络结构

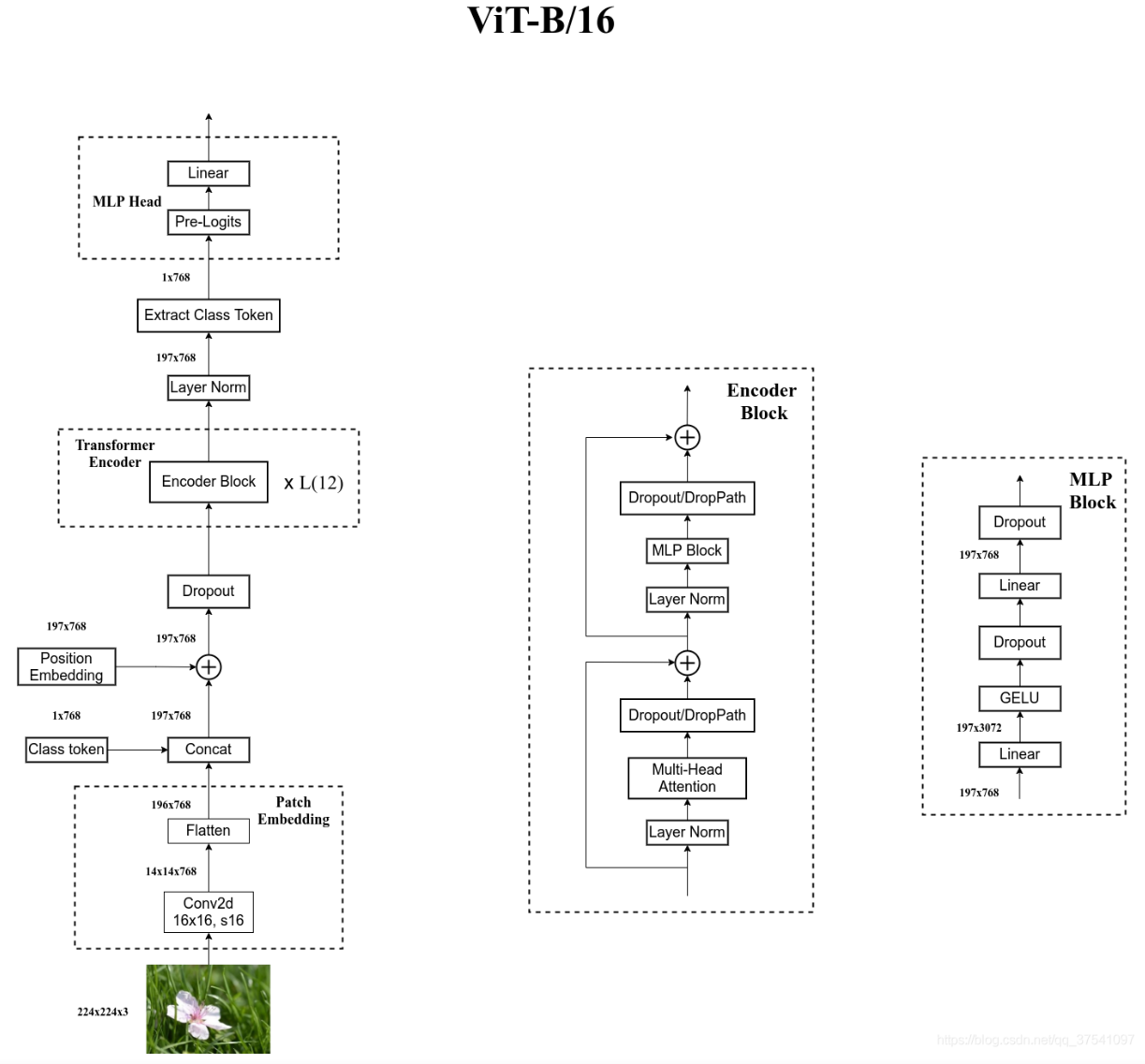

为了方便大家理解，我自己根据源代码画了张更详细的图(以ViT-B/16为例)：

Hybrid模型详解

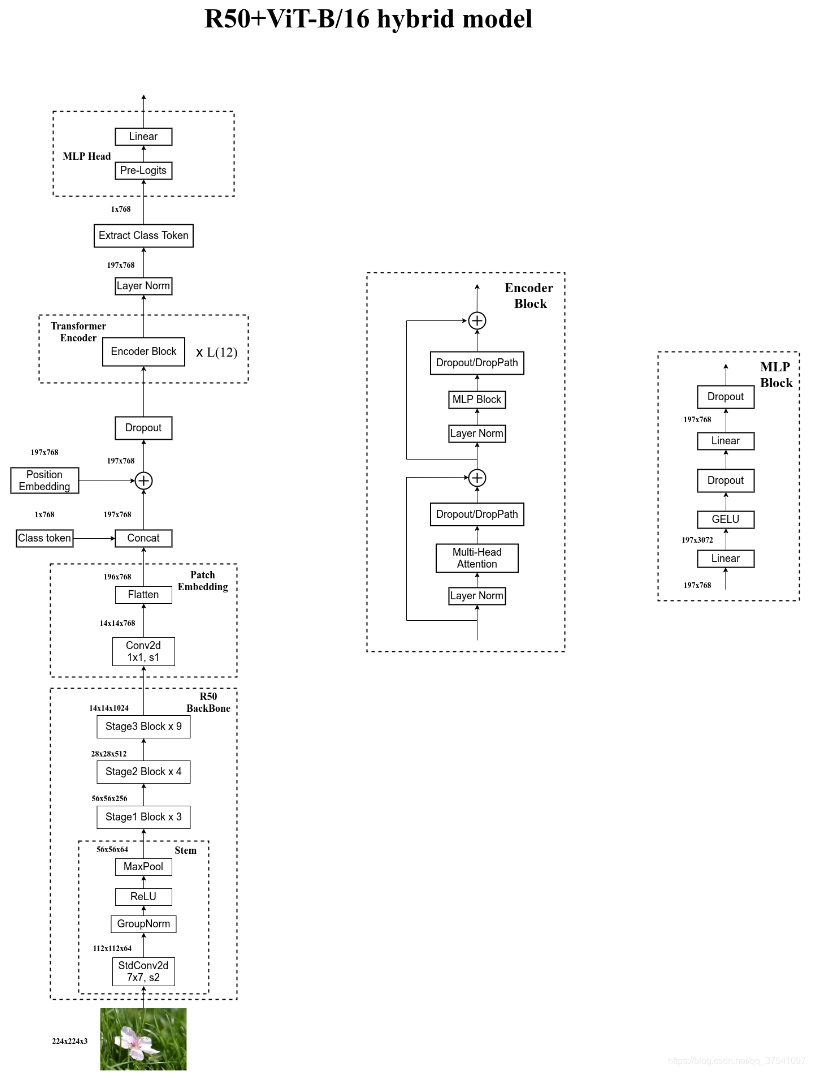

在论文4.1章节的Model Variants中有比较详细的讲到Hybrid混合模型，就是将传统CNN特征提取和Transformer进行结合。下图绘制的是以ResNet50作为特征提取器的混合模型，但这里的Resnet与之前讲的Resnet有些不同。首先这里的R50的卷积层采用的StdConv2d不是传统的Conv2d，然后将所有的BatchNorm层替换成GroupNorm层。在原Resnet50网络中，stage1重复堆叠3次，stage2重复堆叠4次，stage3重复堆叠6次，stage4重复堆叠3次，但在这里的R50中，把stage4中的3个Block移至stage3中，所以stage3中共重复堆叠9次。

通过R50 Backbone进行特征提取后，得到的特征矩阵shape是*[14, 14, 1024]*，接着再输入Patch Embedding层，注意Patch Embedding中卷积层Conv2d的kernel_size和stride都变成了1，只是用来调整channel。后面的部分和前面ViT中讲的完全一样，就不在赘述。

下表是论文用来对比ViT，Resnet（和刚刚讲的一样，使用的卷积层和Norm层都进行了修改）以及Hybrid模型的效果。通过对比发现，在训练epoch较少时Hybrid优于ViT，但当epoch增大后ViT优于Hybrid。

ViT模型搭建参数

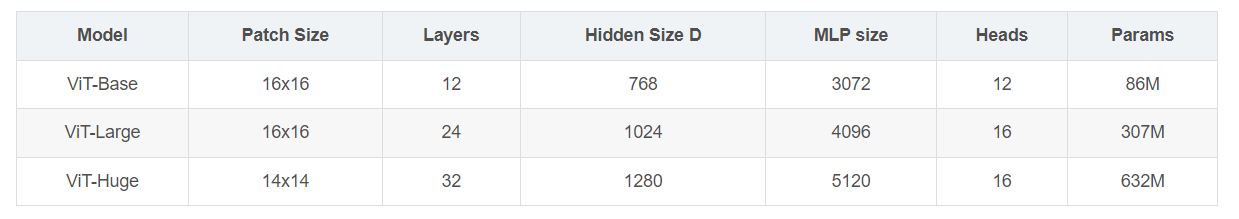

在论文的Table1中有给出三个模型（Base/ Large/ Huge）的参数，在源码中除了有Patch Size为16x16的外还有32x32的。其中的Layers就是Transformer Encoder中重复堆叠Encoder Block的次数，Hidden Size就是对应通过Embedding层后每个token的dim（向量的长度），MLP size是Transformer Encoder中MLP Block第一个全连接的节点个数（是Hidden Size的四倍），Heads代表Transformer中Multi-Head Attention的heads数。
