P61天线组装&终测问题分析

1、现状

发现ANT1的焊接（组装）出现问题，这给客户对产品的认识有一个极不好的印象。

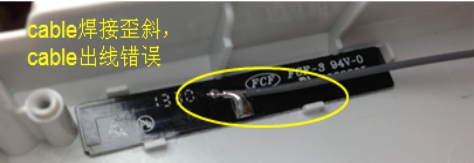

ANT1错误焊接、组装



ANT1正确焊接

2、分析：

天线cable 线靠近天线本体，会造成天线的S11参数变化，天线谐振点偏移，最终造成吞吐量测试时信道不均衡，高信道，或者低信道吞吐量异常偏低，或者跑一会流量后，吞吐量跌落。

3、暴露出的问题

问题1：组装站  天线的焊接、SOP不完善，检验不严格。

问题2：F2站 终测站的标准存在问题——没能卡出来因为此类不当操作而造成性能降低的样机。

4、解决措施

4.1 针对问题1采取的措施

1.要求中试更新SOP

1).SOP 应对天线cable线焊接点的质量做明确定义，并做严格检验。

2).对天线cable走线方向，做明确定义，并加强检验。

2.硬件做修改

1）研发启动此天线的gerber变更，增加丝印，固化cable的出线方式，保证cable除焊接点以外的线体不触碰到天线小板本体。

2）同时，SOP还应更新为：

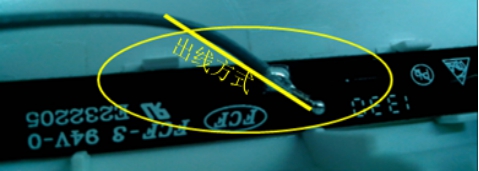

a.正确的焊接图片——出线方式正确，

b.正确的组装图片（如上图）——cable在结构件卡扣外面；并加强管控。

c.焊接接地焊盘时，烙铁温度要高一点，确保RF接地焊接良好，焊点光滑。

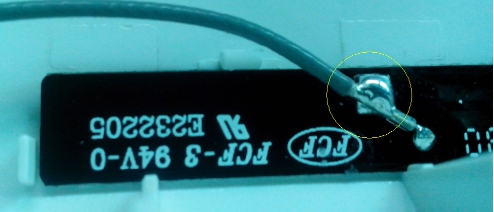

d.要求产线员工对天线的焊接，要有熟练的操作，下图为问题样机的天线焊接，此种焊接——只焊接cable的一边、锡为未完全融化，造成性能跌落。



严格要求员工按照SOP执行，保证天线的焊接良好！严格避免因点锡时间不够与烙铁温度不够，而导致焊接不良。Cable走线不能靠近天线本体。

4.2 针对问题2 采取措施

1.研发重新定义标准——测试模式为20M带宽双天线，增加RSSI测试。

RSSI可判断当前信号的连接质量，测试命令：wlanconfig ath0 list sta 。通过RSSI，测试统计、天线OK时各天线的RSSI值的范围，并验证天线焊接不良时，RSSI是否落在所定范围之外，目前值范围定为：30~55。

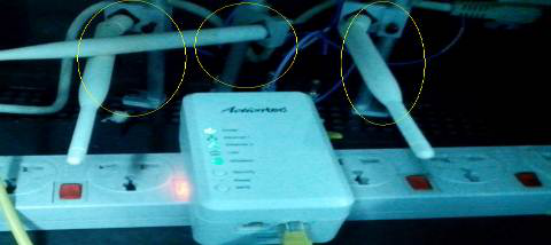

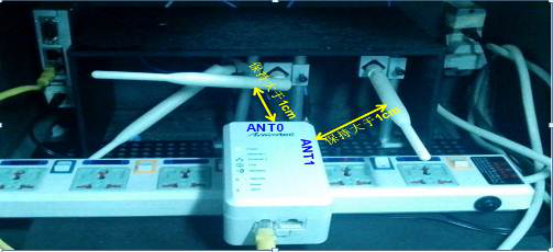

2.同时，因最近工厂的屏蔽箱环境变化（测试天线全体变动），所以SOP还需更新，SOP注意的点有：样机摆放时严禁将屏蔽箱内的测试天线触碰到样机的外壳上，天线距离DUT 要在1cm以上。



同时，严格要求员工按照SOP执行，不要因为测试fail将天线靠在机壳上，如果天线靠在机壳上，可能会导致本来不良的样机而测试PASS，从而导致不良品流下去。

针对工厂的终测环境，要将支撑天线的柱子由现在的金属材料换成塑胶材料，金属材料天线支架会影响测试天线的S11，造成测试误差。

目前，工厂B栋网关4楼已经全部更换了，3楼需要做同样的整改。
