ST-Link驱动的下载、安装、配置

STM32常用的下载方式是串口TTL、SWD、JTAG

jtag和swd区别

JTAG与SWD具有以下不同点：

• JTAG需要至少四根引脚连接，而SWD只需要两根
• JTAG对被测芯片的电路描述更完善，可以检查和控制更多的信号，而SWD只能进行基本的调试操作
• SWD的通信速度要比JTAG更快，但使用SWD调试需要占用CPU的一些时间资源
• 在没有完善JTAG电路描述的情况下，SWD可以作为一种临时的调试方案

本文章探究使用STLINK的SWD下载方式。

1、ST-Link驱动的下载

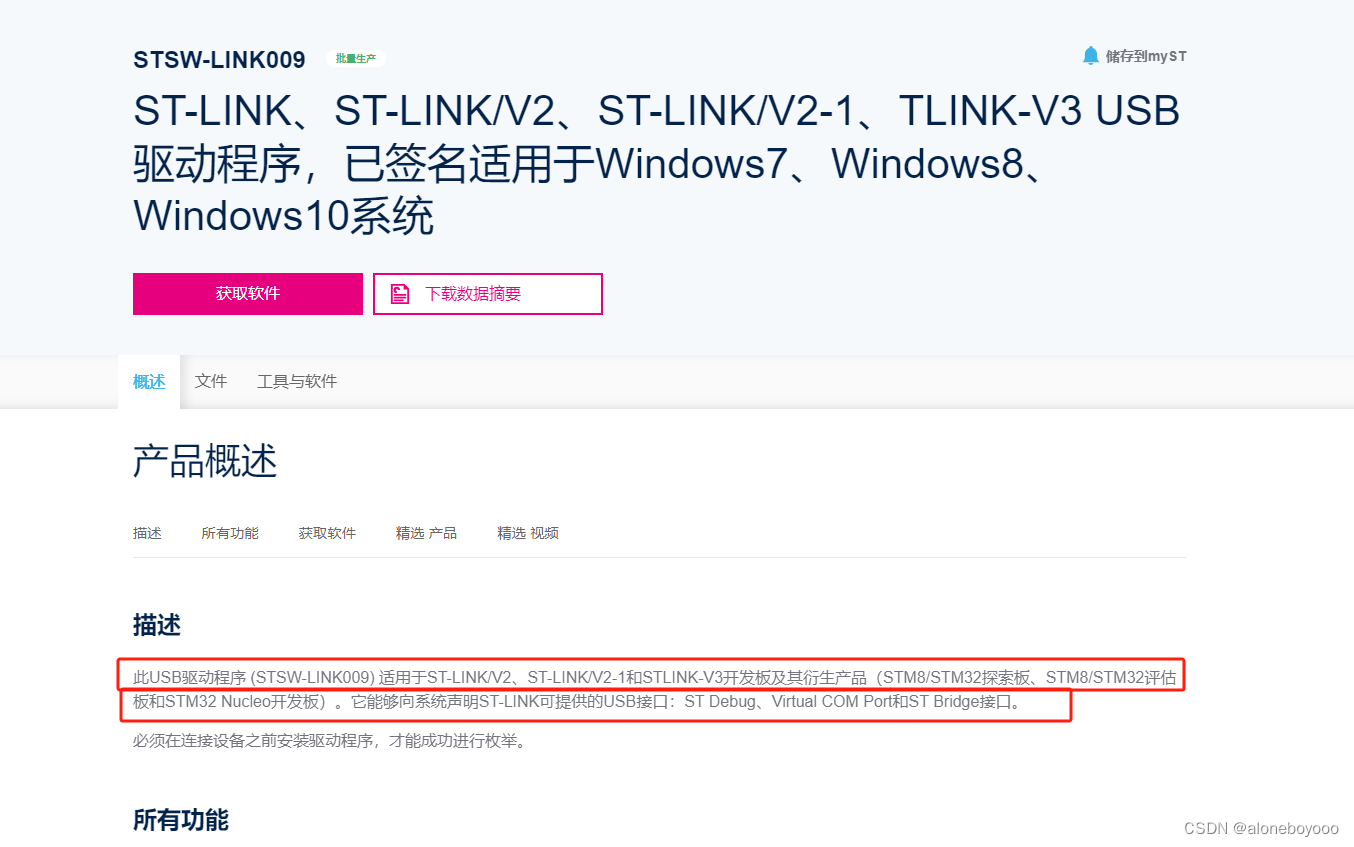

https://www.st.com/zh/development-tools/stsw-link009.html#get-software

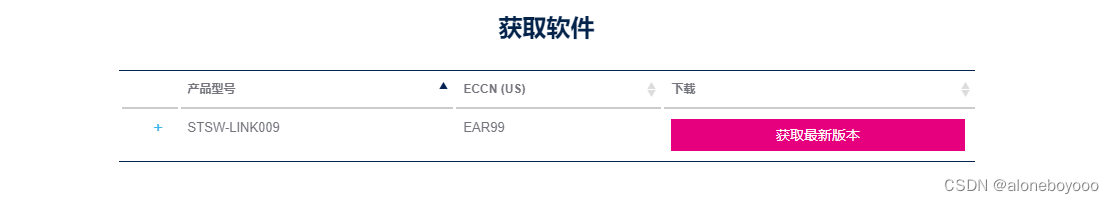

点击获取软件

获取，然后接受-登录-填写资料即可获得

下载完成，如图所示。

2、安装，右键管理员运行自己电脑对应位数的驱动。

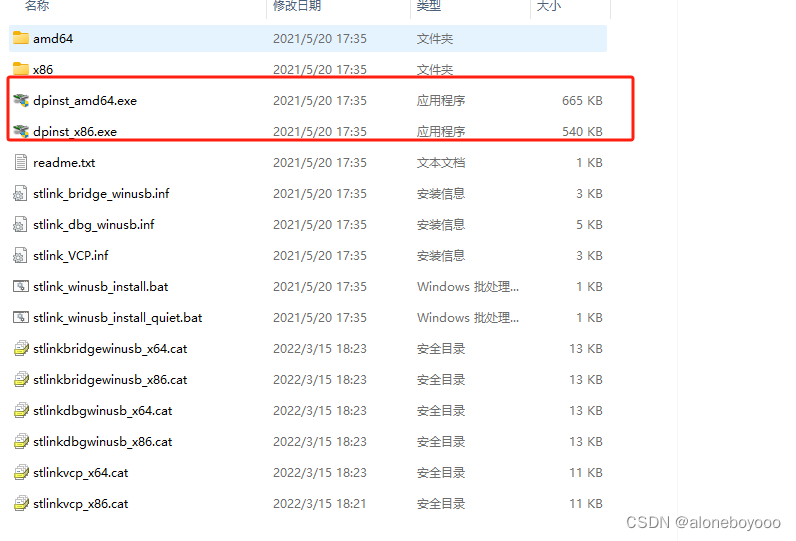

  先将压缩包“en.stsw-link009.zip”解压后，再根据自己的操作系统打开对应的安装包，64位的选择“dpinst_amd64.exe”，32位的选择“dpinst_x86.exe”。

一路点确定安装成功即可

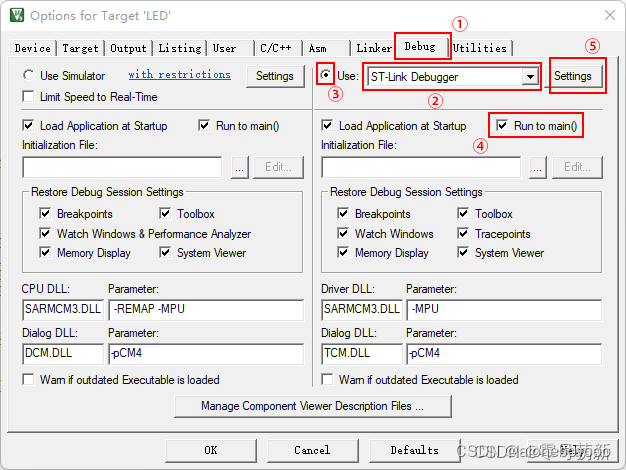

在程序烧写时直接配置下载为STLINK即可

可选择是否更新

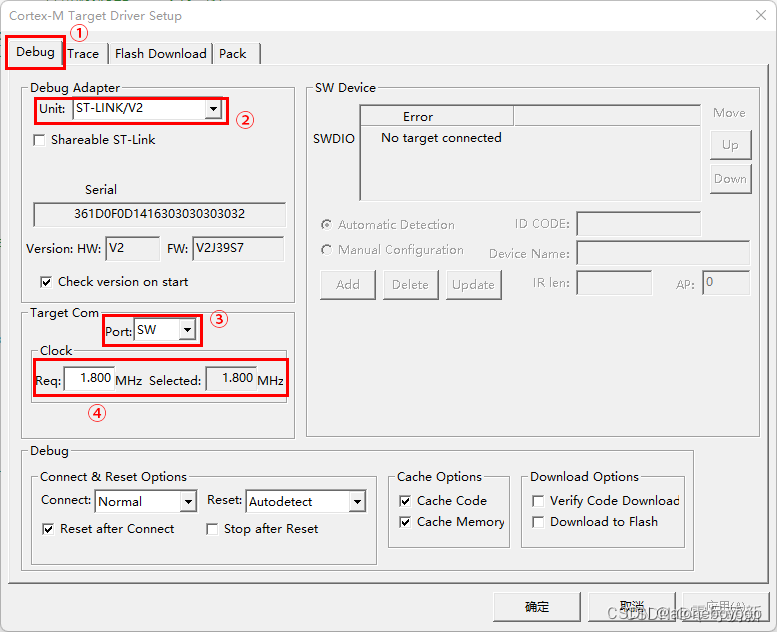

       ① 点击“Debug”。
  ② 将“Unit”选择为“ST-Link/V2”。
  ③ 将Port设置为“SW”。使用 JTAG 需要占用比 SWD 模式更多的 IO 口，而在开发板上这些 IO 口可能被其他外设用到，可能造成部分外设无法使用。所以在调试的时候，一定要选择 SW 模式。
  ④ 设置数据传输速率。

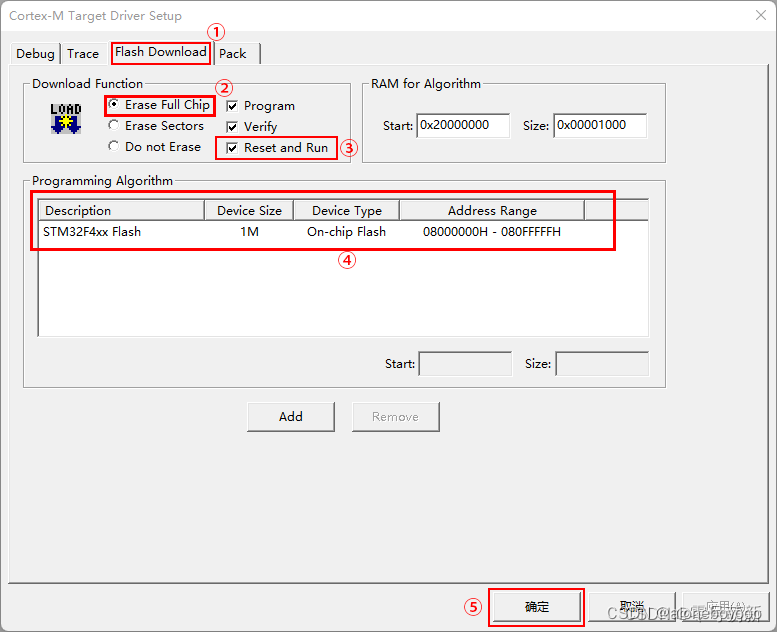

       ① 点击“Flash Download”。
  ② 选择“Erase Full Chip”。
  ③ 勾选“Program”、“Verify”、“Reset and Run”。
  ④ 添加“Flash Program Algorithm”，我使用的是STM32F429，所以选择“STM32F4xx Flash”。
  ⑤ 最后点击“确定”，完成配置。

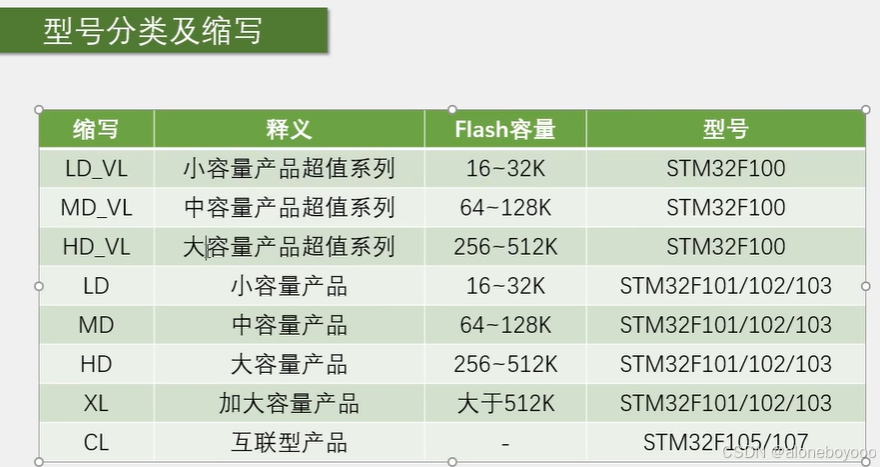

使用不同的芯片需要选择不同的flash容量，要对应上

——————————————————————

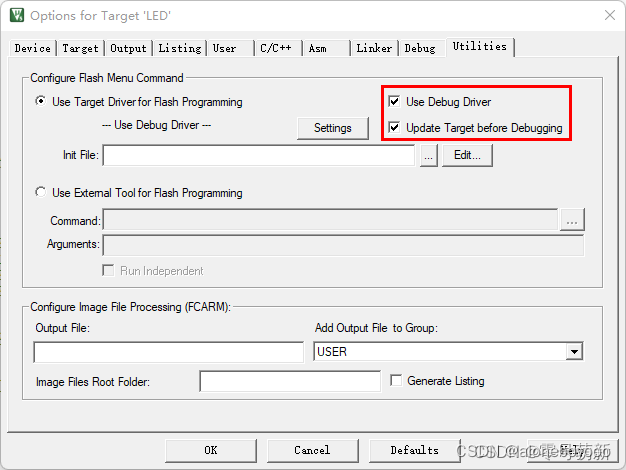

“Use Debug Driver”指的是选择 ST-Link 来给目标器件的 FLASH 烧录编程。
  “Update Target before Debugging”指的是先将程序烧录到 FLASH 上，再开始调试。

ST-Link固件升级：固件升级工具，和安装一样的操作

  官方下载地址：https://www.st.com/zh/development-tools/stsw-link007.html/


参考原文链接：https://blog.csdn.net/qq_52102933/article/details/126830904
