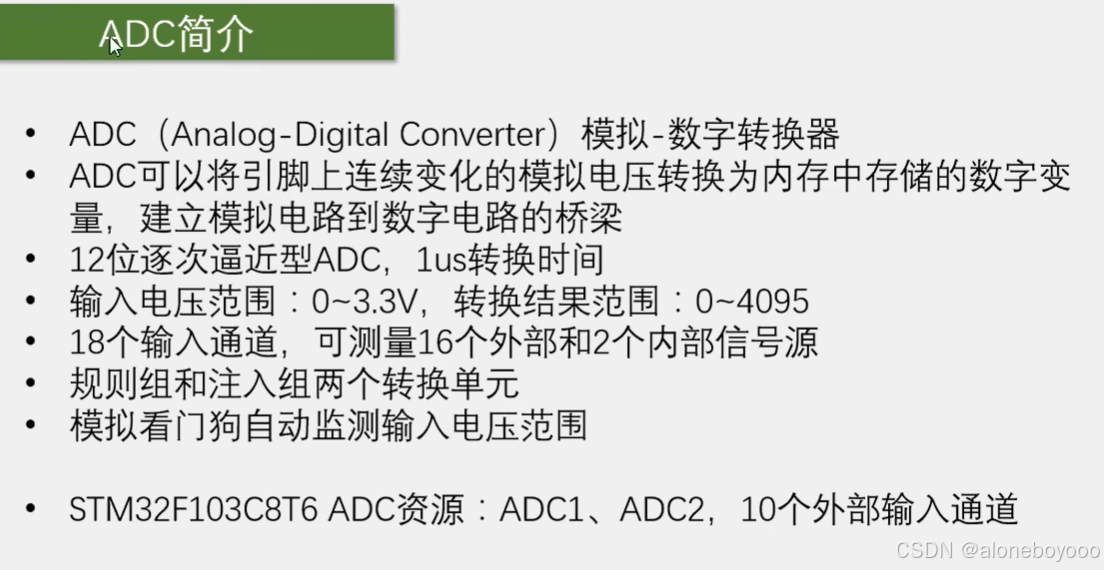

一、ADC原理

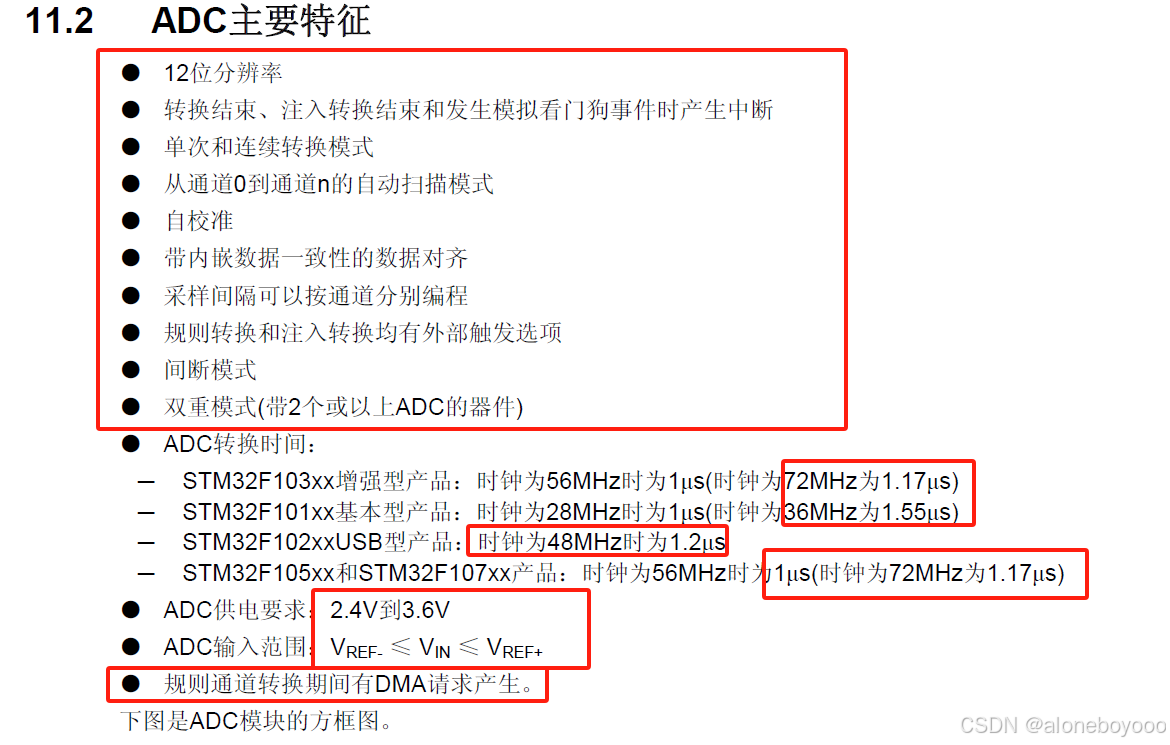

原理

两个内部信号源是内部温度采集和内部电压，内部参考电压是内部1.2V的基准电压，不随外部供电的改变而改变，如果外部供电电压不准，那么可以进行内部基准电压采集校准。

模拟看门狗可以进行自动检测阈值。

远离电路

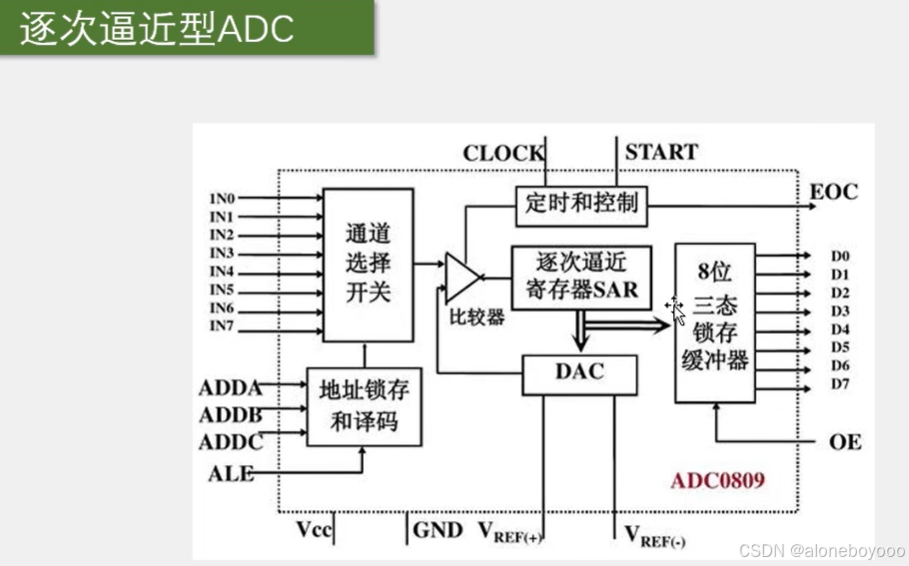

8bit逐次逼近型ADC芯片，和STM32ADC原理相同。通过地址锁存和译码、通道选择开关进行ADC通道选择，通过比较器比较DAC和输入电压的大小，DAC通过加权网络电路实现。通过逐次逼近（二分法）SAR来不断逼近DAC和输入电压。最后通过锁存缓冲器进行输出DAC对应的模拟量数值。EOC是转换结束信号，Start转换开始信号，clock是时钟信号。Vref±是DAC参考电压，所有参考电压输入会影响转换误差。（采集模拟量/ADC最大量程*Vref，所以Vref的输入影响模拟量的反馈，若参考电压波动，那么反馈的模拟量也波动）

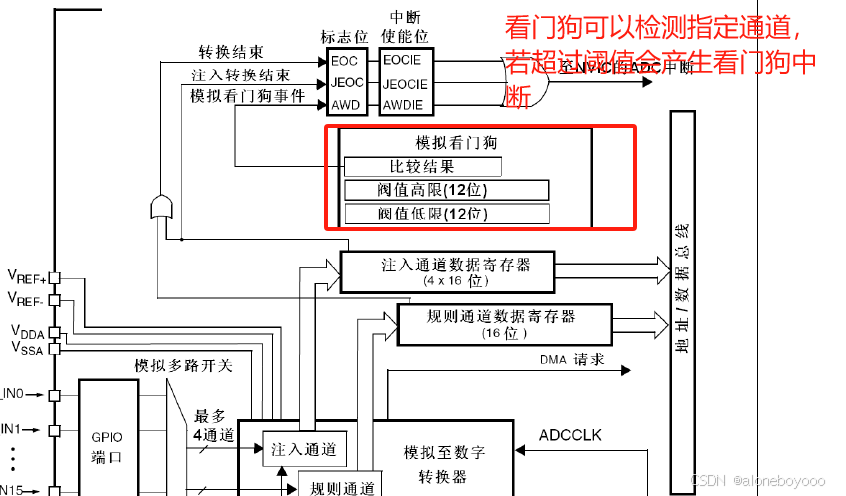

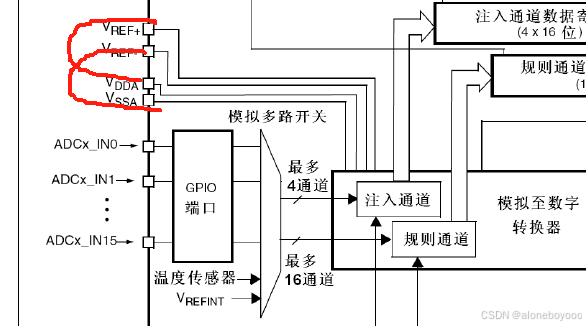

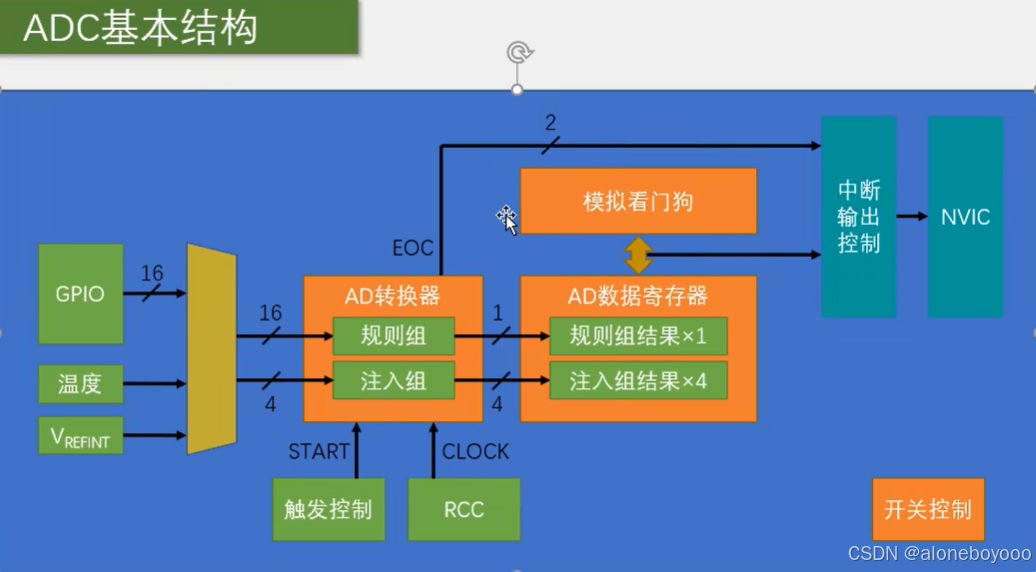

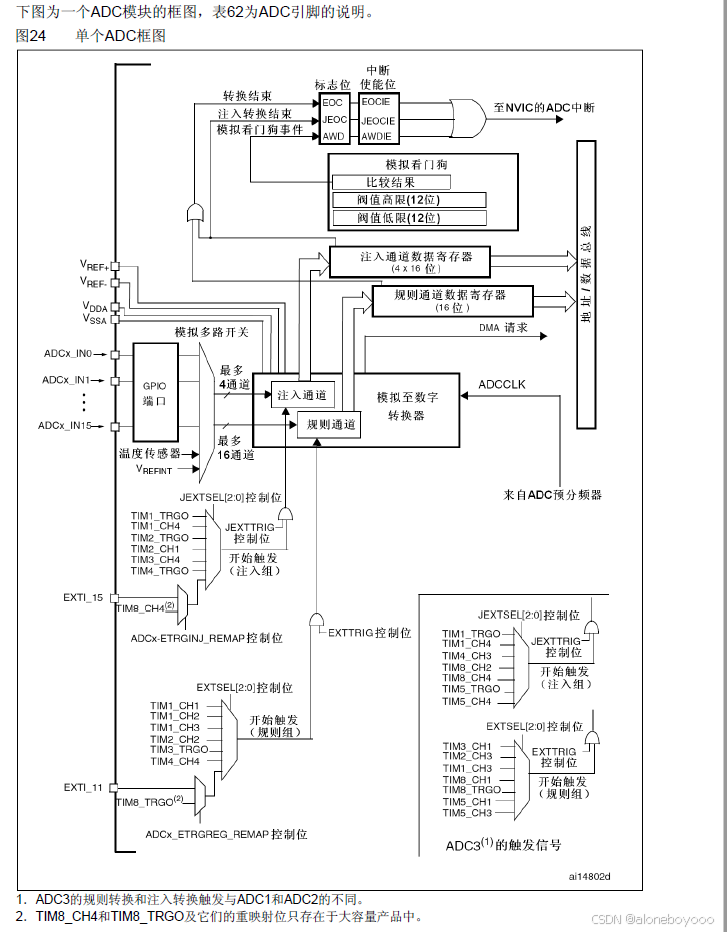

ADC内部电路

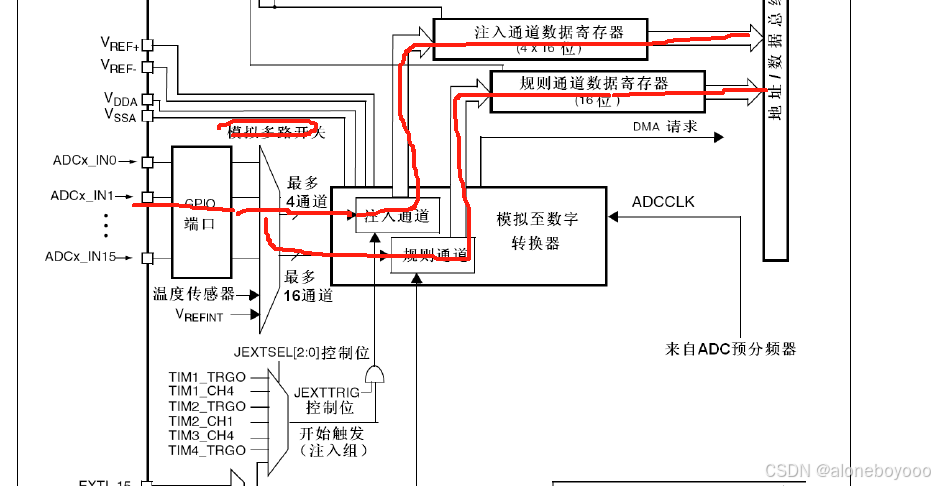

ADC端口输入->多路开关进行选择->最多4通道/最多16通道->注入通道(寄存器4*16)/规则通道（16bit）需要使用DMA转运，防止覆盖

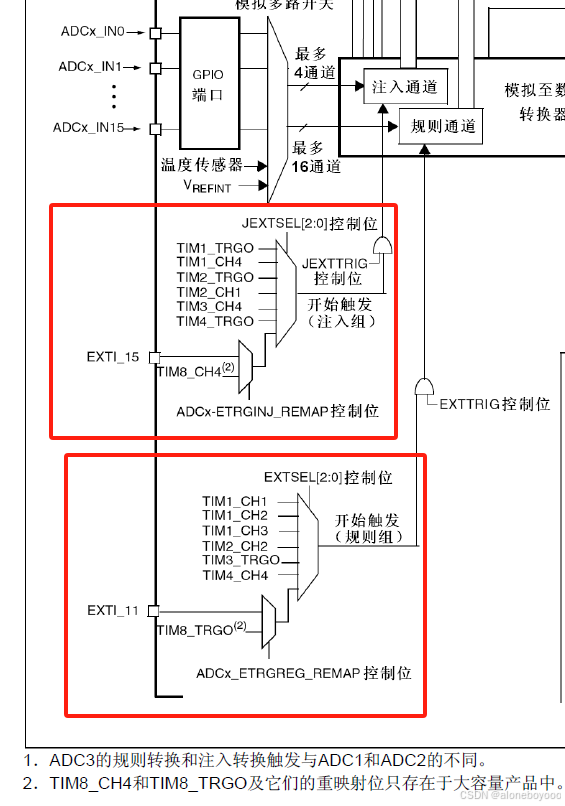

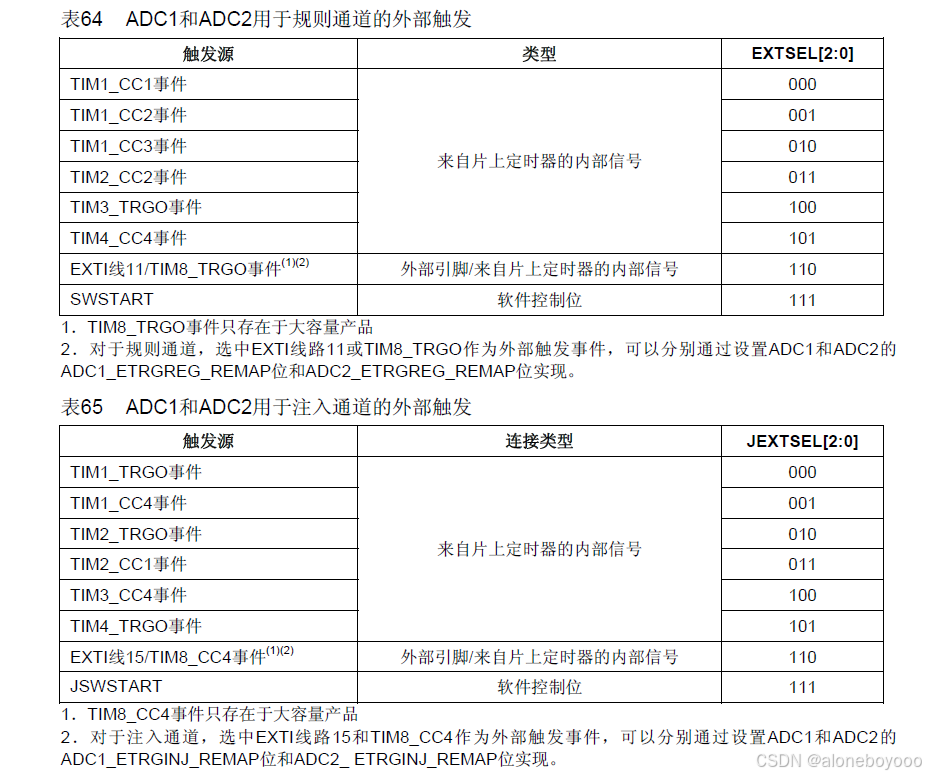

触发ADC转换源（规则和注入组）

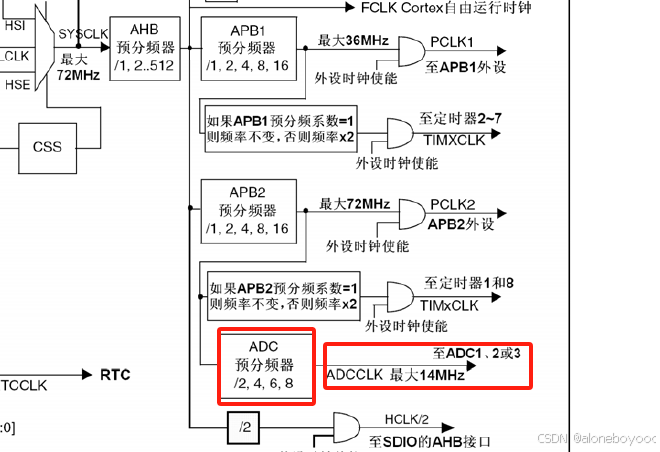

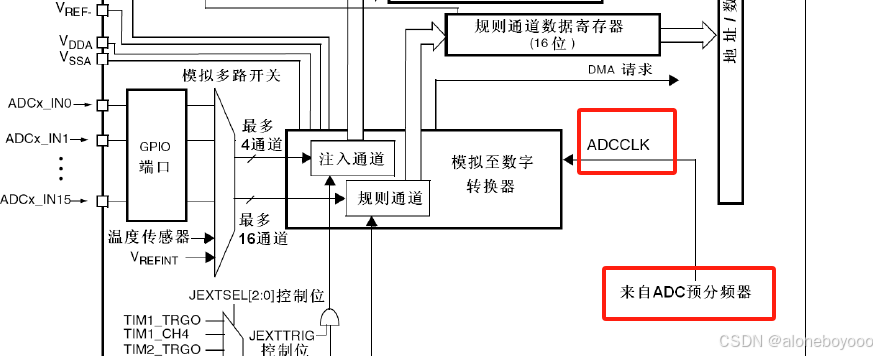

ADC预分频器，最大为14MHz。所以只能选择6和8分频，为12MHz和9MHz。

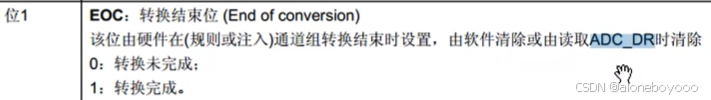

读取这些标志位就知道是否有对应的转换完成。这些标志位可以配置触发中断。

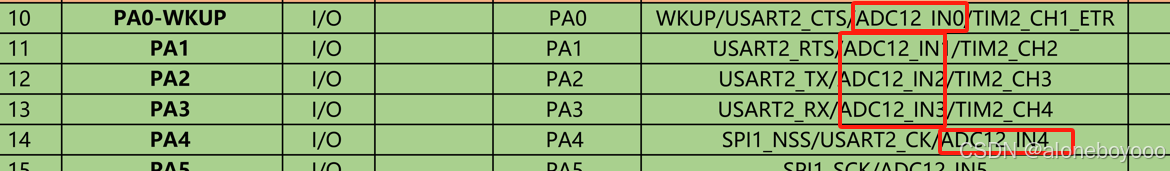

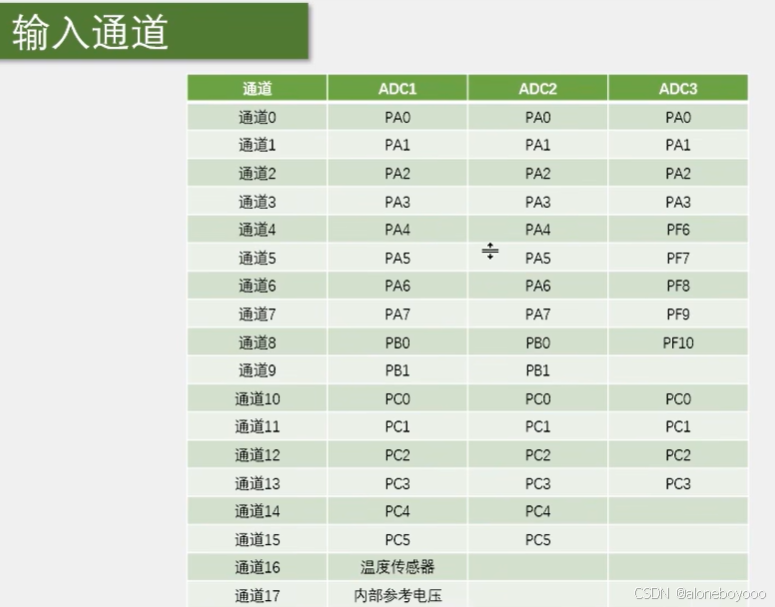

ADC通道和引脚复用的关系

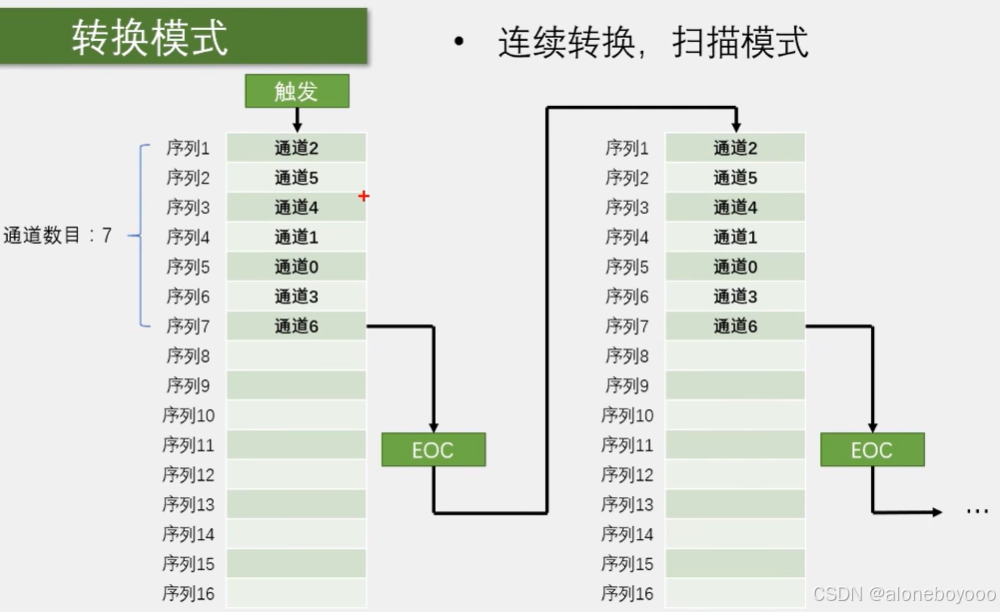

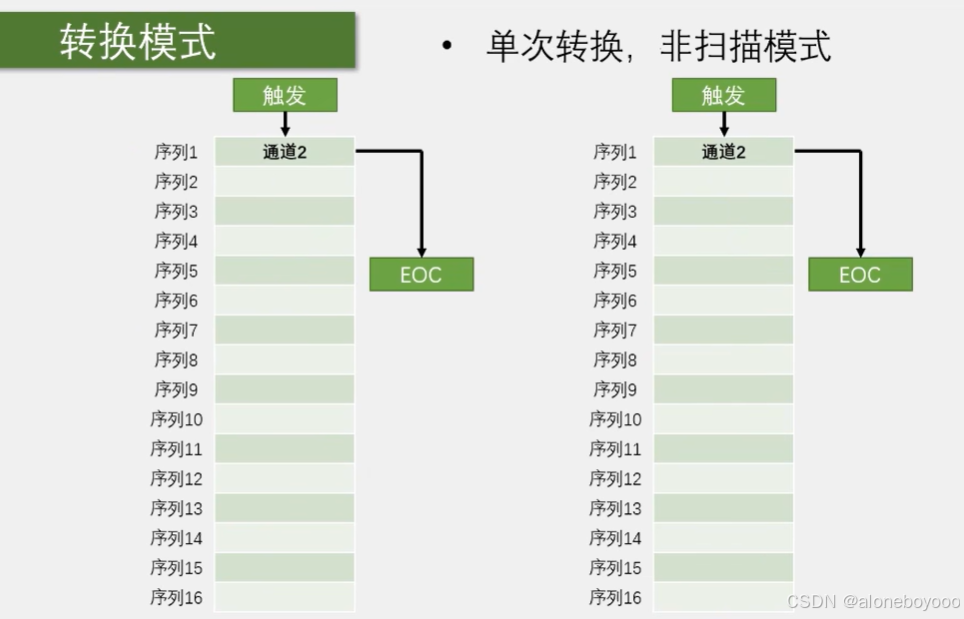

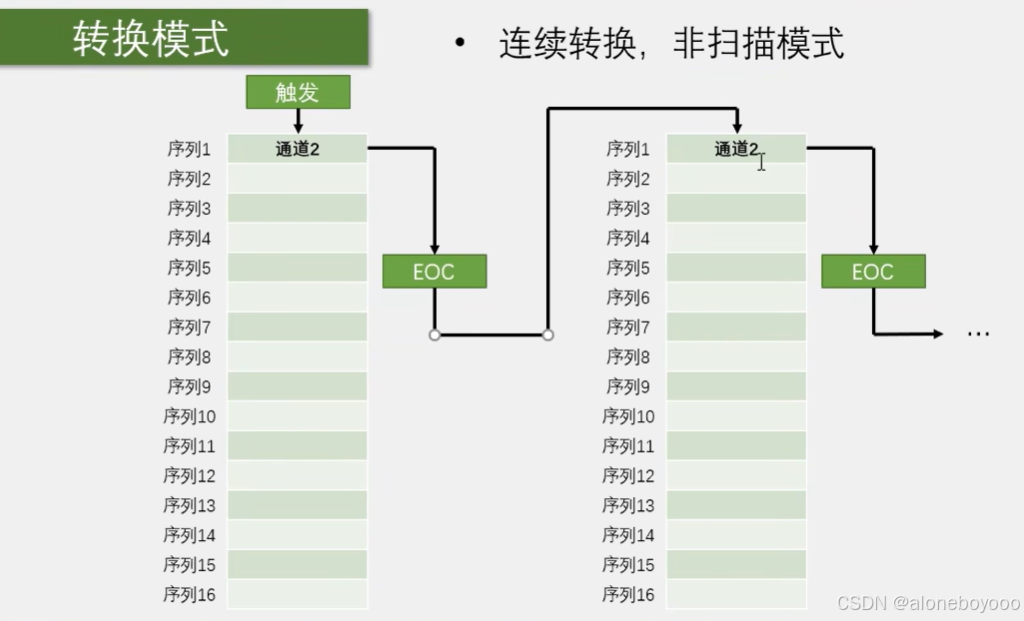

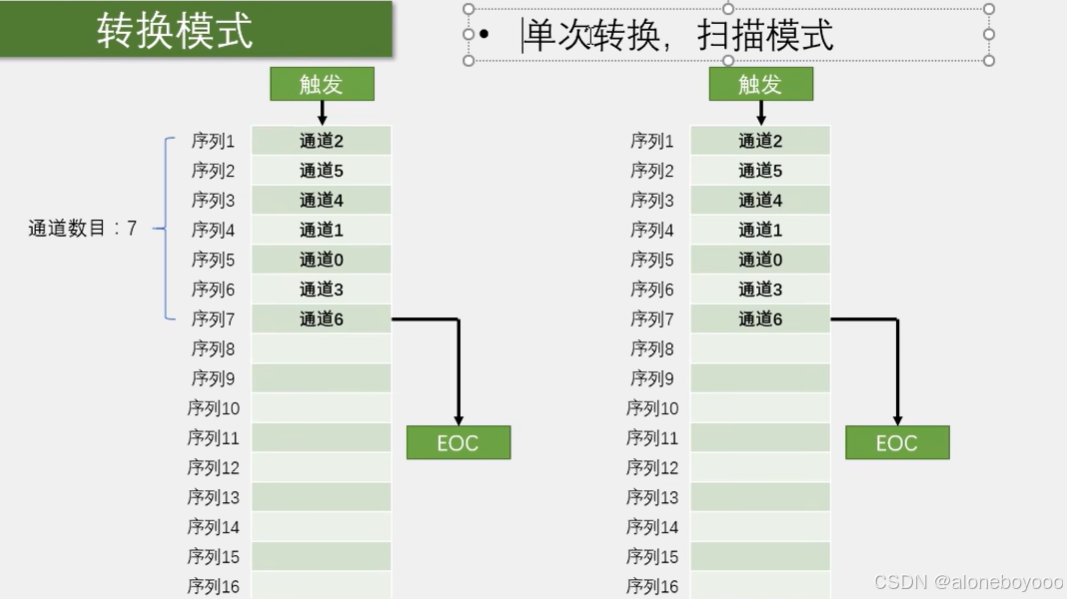

四种采集模式（两个参数的组合）：

扫描模式需要用到DMA将数据移出，防止被覆盖。

还有一种间断模式，可以每扫描几次就停止，需要再次触发才能继续。

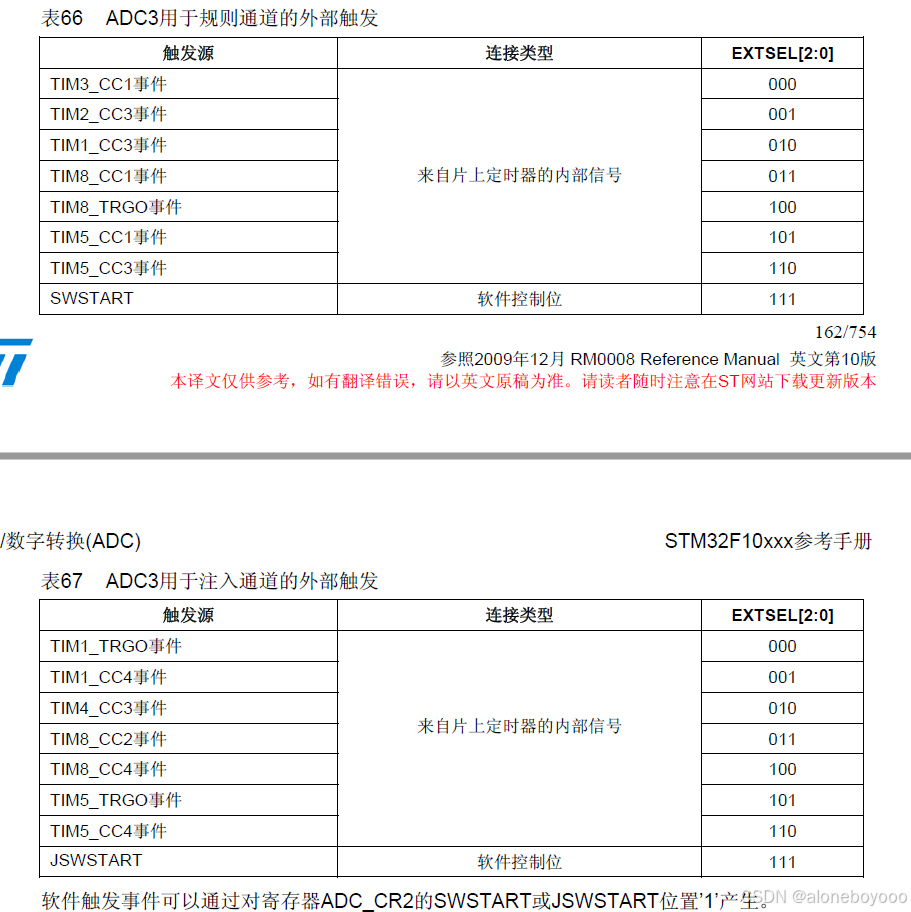

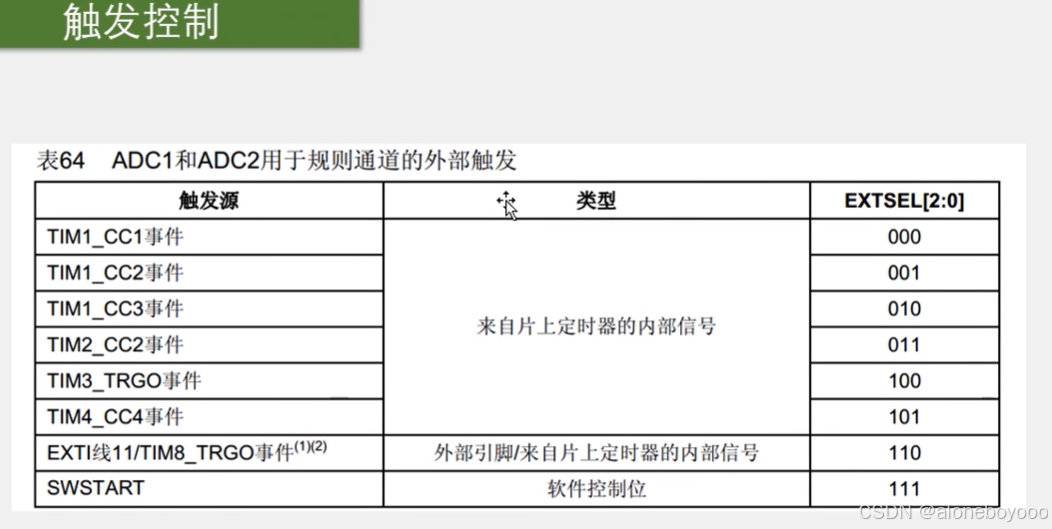

触发控制

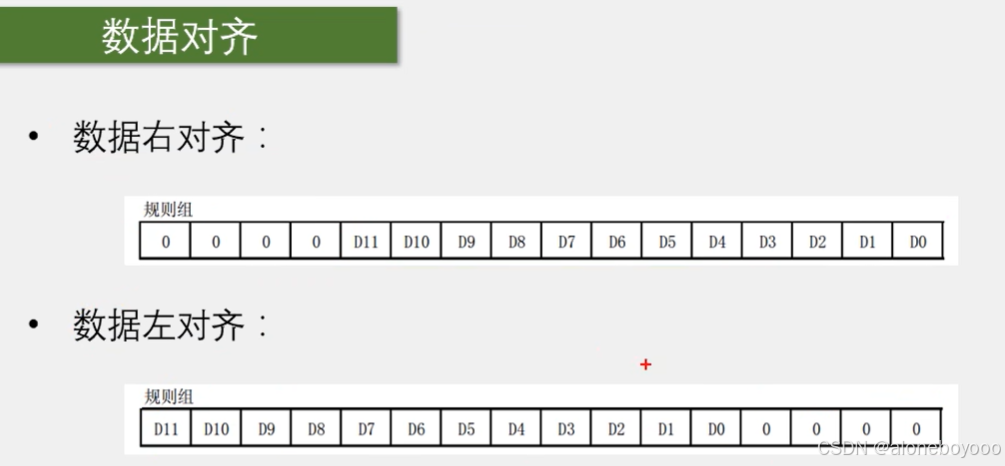

数据对齐：

一般使用右对齐，数据可以直接使用。右对齐数值会大16倍，若不需要这么高的精度，可以直接使用左对齐，使用高8bit即可。

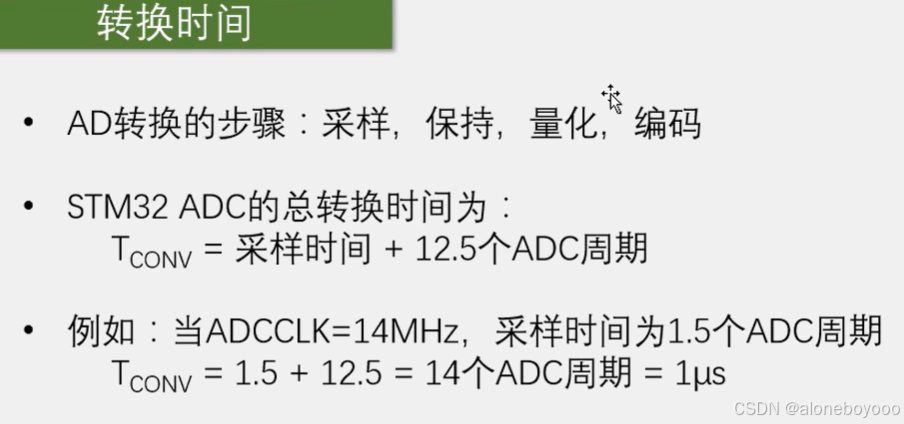

转换时间：

采样时间是采样保持（采样时对当前模拟量的存储和使用时间）花费的时间。采样时间越大越能避免一些毛刺信号。若ADCCLK设置超过14MHz则正确性无法保证。

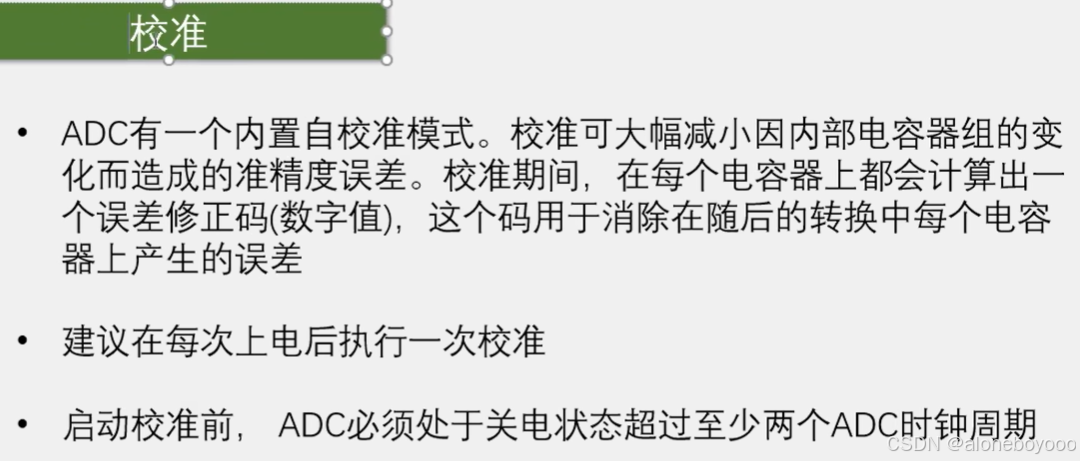

校准

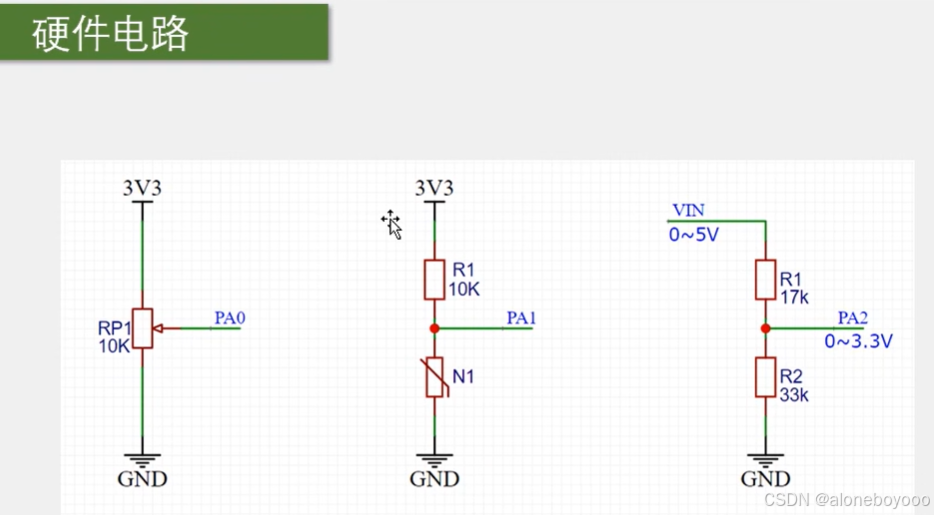

电压采集电路：

1、RP1滑动变阻器可以输出一个0~3.3V的电压。（电阻最小千欧级别，在小容易烧毁和费点）

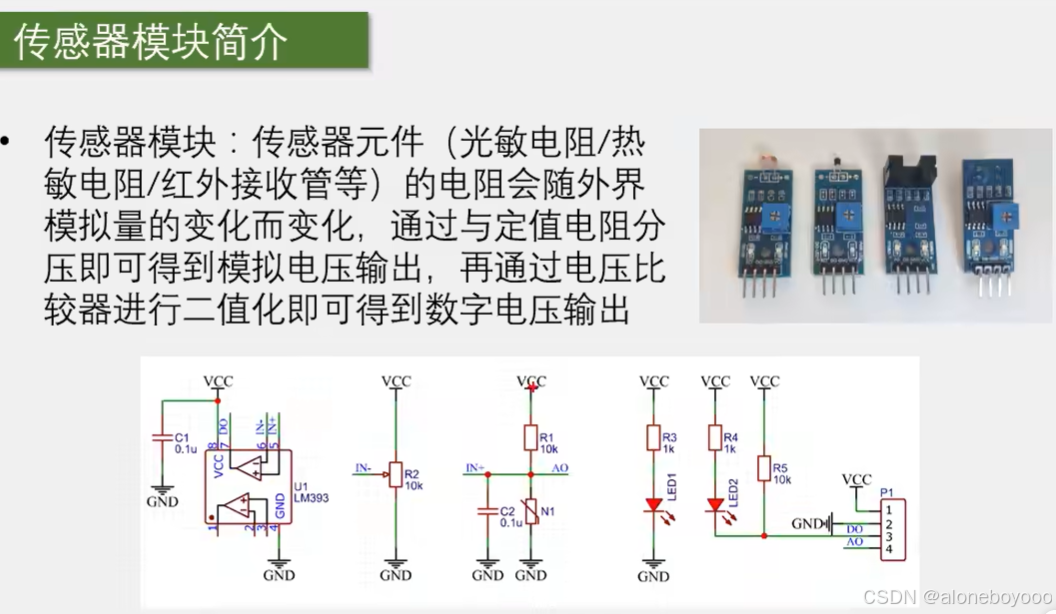

2、传感器输出电压电路，例如光敏热敏传感器等，其中N1等效可变电阻。使用R1进行分压，原理同电路1，N1小时，下拉作用增强，输出端电压下降，N1增大时，下拉作用减小，输出端受上拉电阻的作用，电压上升。（电路优先导通阻值小的电路，根据电阻进行分压，PA1出于中间电位，输出为R1分压后的电压）

3、当需要采集超出3.3V的电压时，借用分压原理，例如采集5V电压，上端17k电阻，下端33k电阻，经过分压，PA2处电压为总电压的17/(17+33)。PA2刚好为（3.3V，0V），建议分压电路最高采集超过10V电压，在高建议使用隔离放大器等。

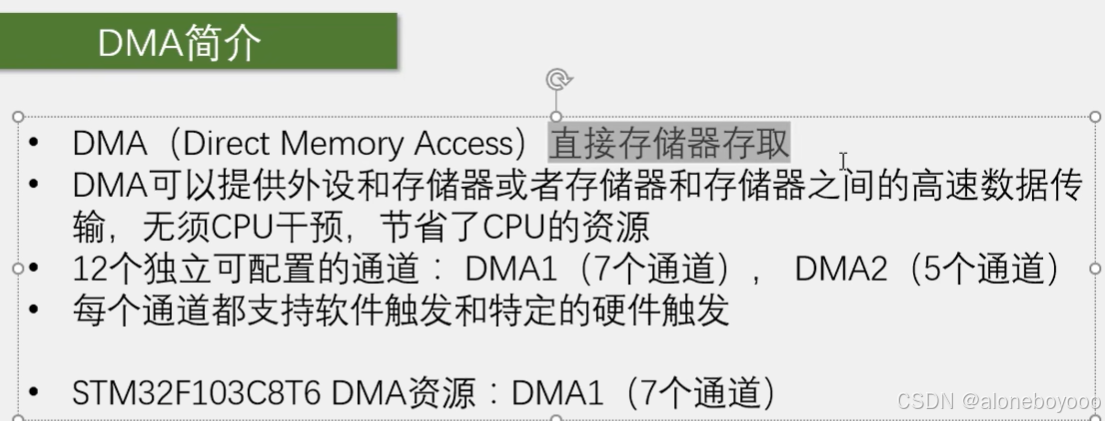

二、DMA原理

若是内存到SRAM，则使用软件触发。若需要转运外设采集数据，则需要硬件触发。

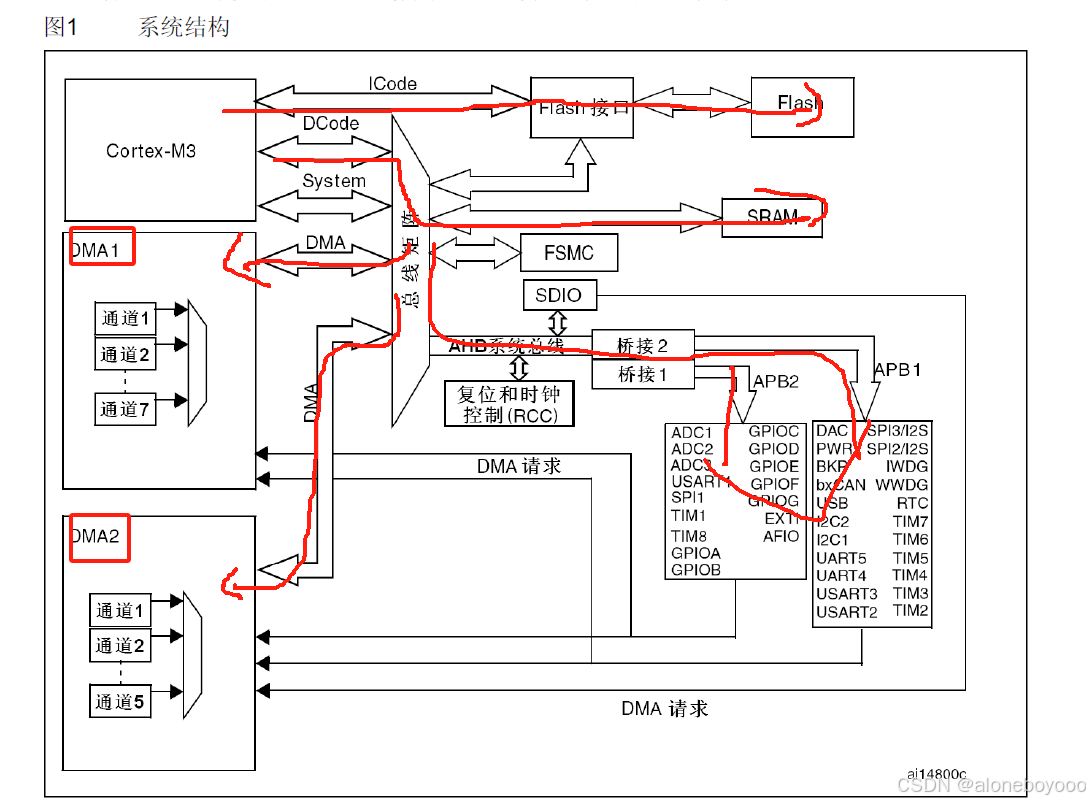

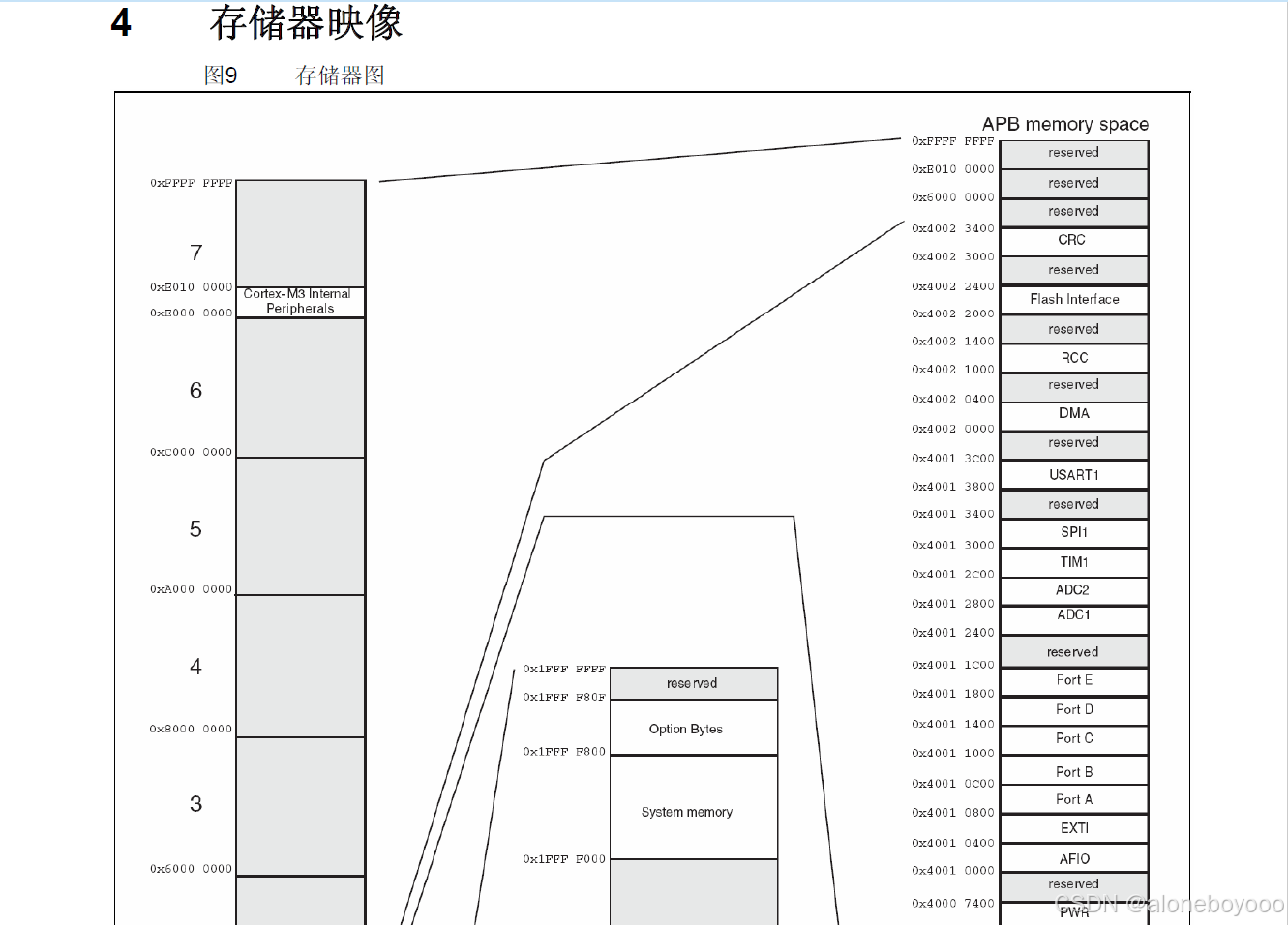

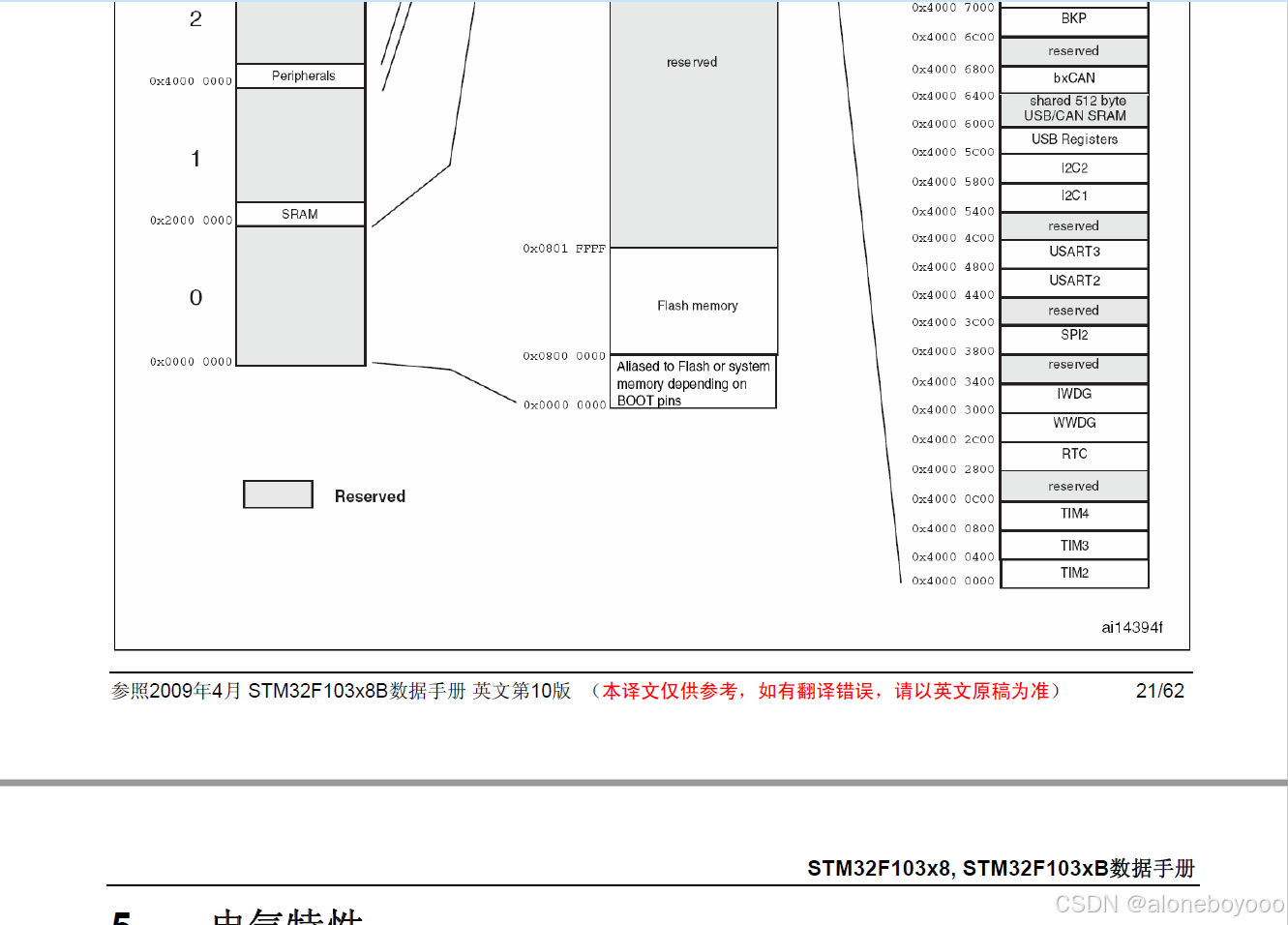

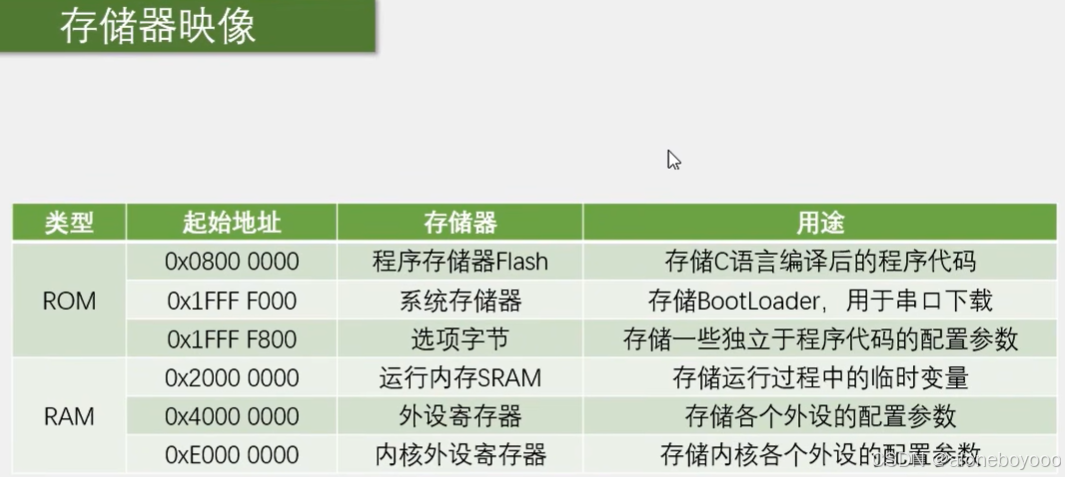

存储器映像

DMA可以转运SRAM和APB外设的内容，不能转运flash内容，转运flash会出错。

对flash写入需要通过flash接口，进行按页擦除写入。

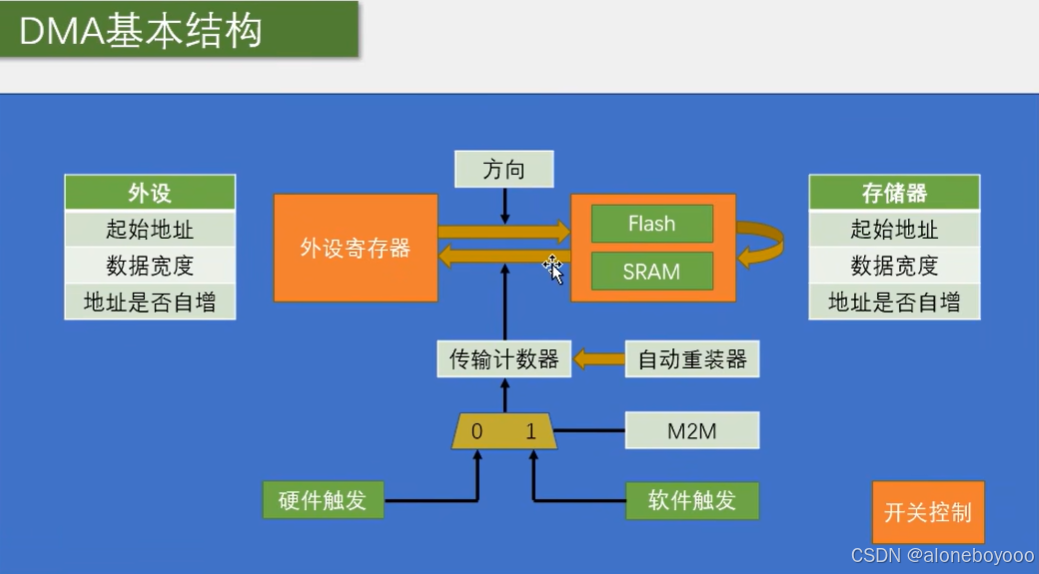

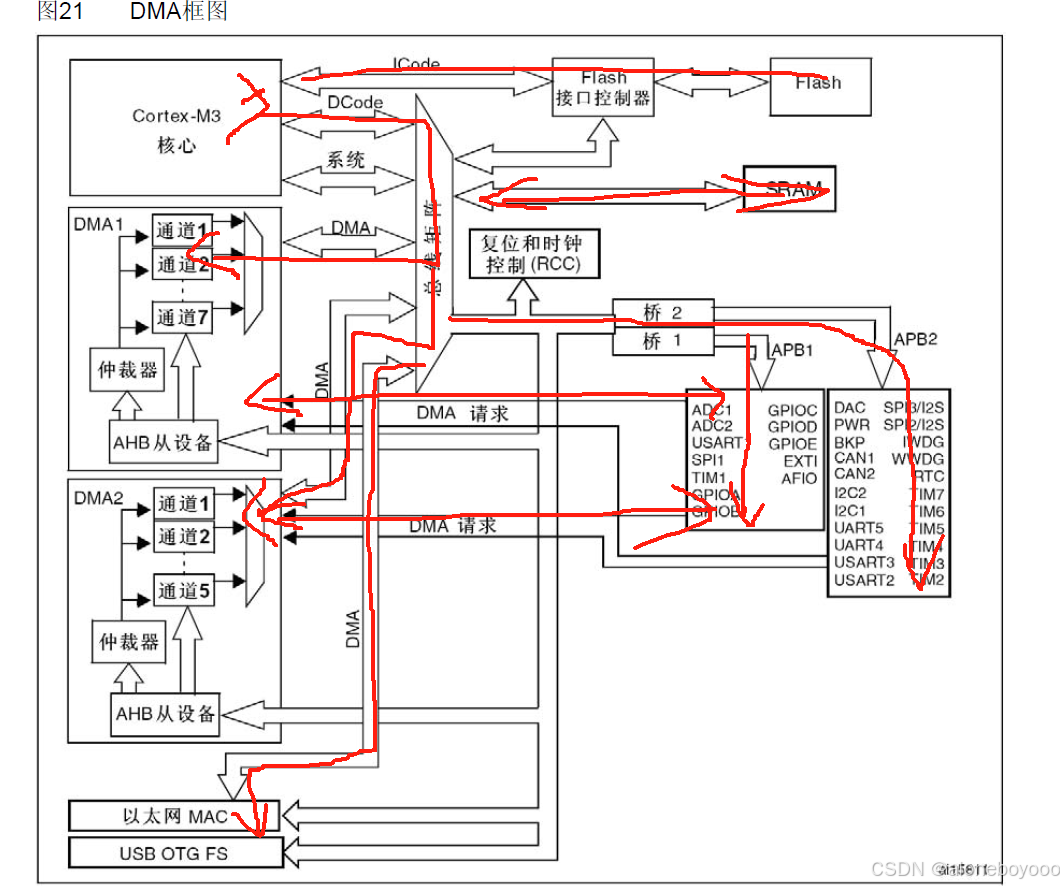

DMA流程框图

可以进行，外设->存储器，存储器->外设，存储器->存储器（flash-sram、sram-sram，flash为只读的）

软件触发为触发一次DMA（传输计数器降到0），将指定的次数转运完成。

起始地址表示转运的起始地址，可指定数据宽度Halfword、word等，地址是否自增表示转运完成后下次转运是否自增地址。若使用自动重装器，地址也会重装。

DMA使用条件：

1、开关打开

2、计数器>0

3、必须有触发信号

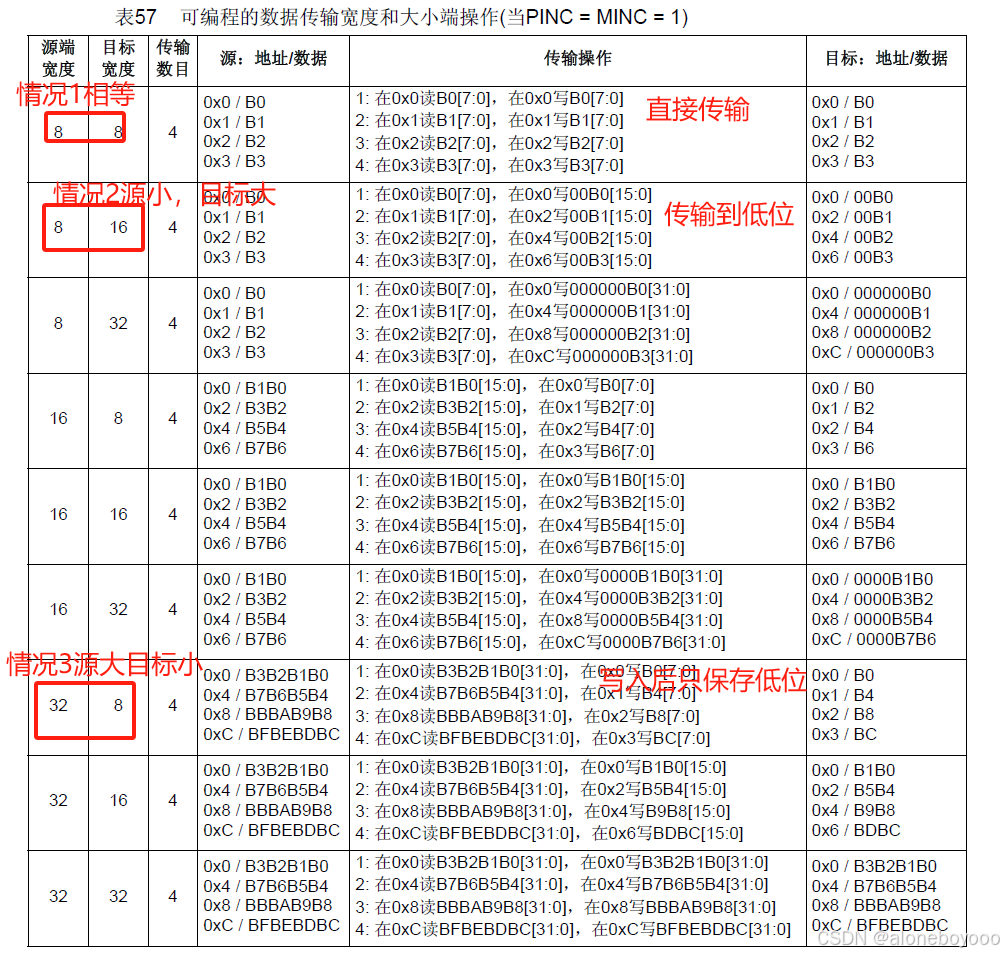

数据传输宽度说明

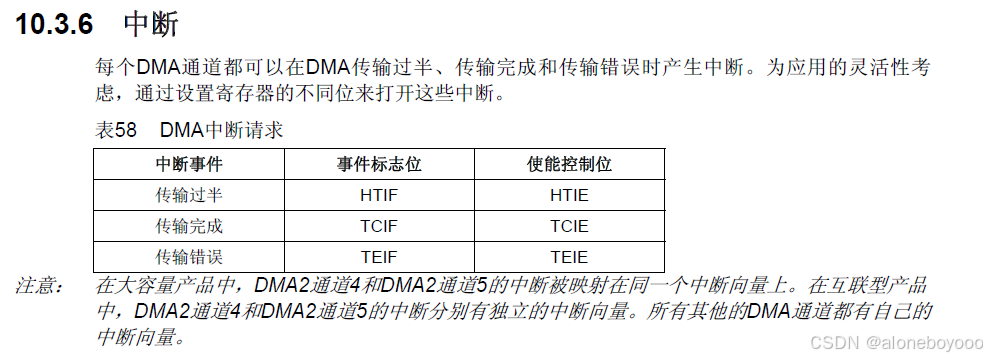

DMA中断

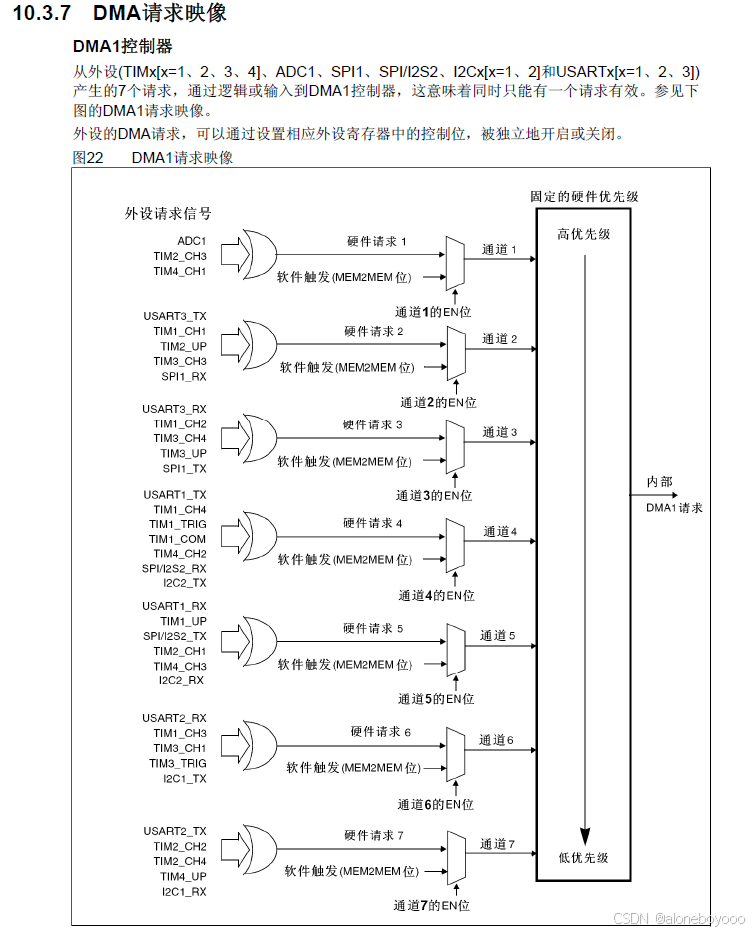

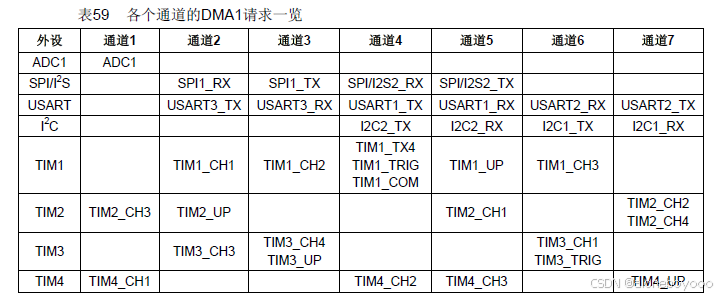

DMA1请求映像

M2M是触发选择位，EN是DMA通道使能位。

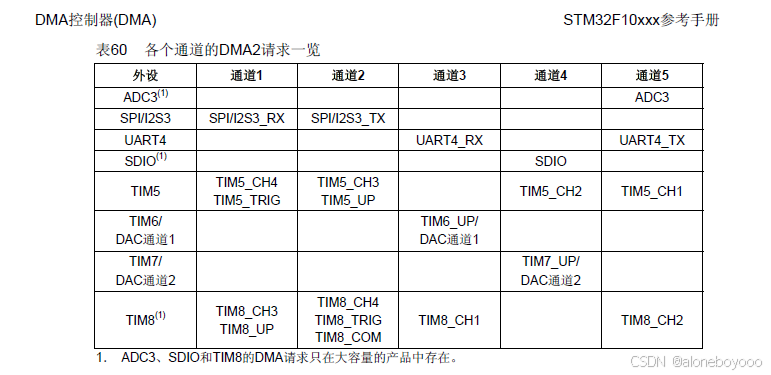

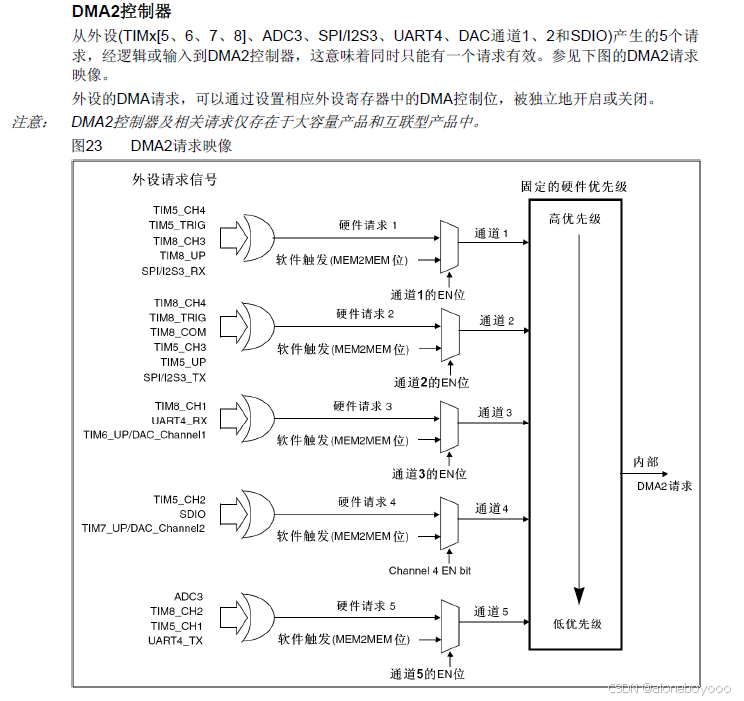

DMA2请求映像

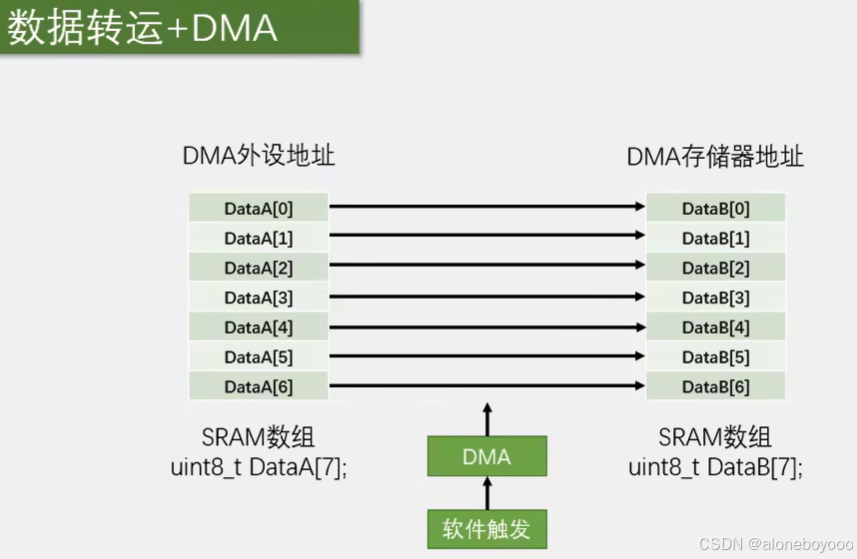

数据转运DMA

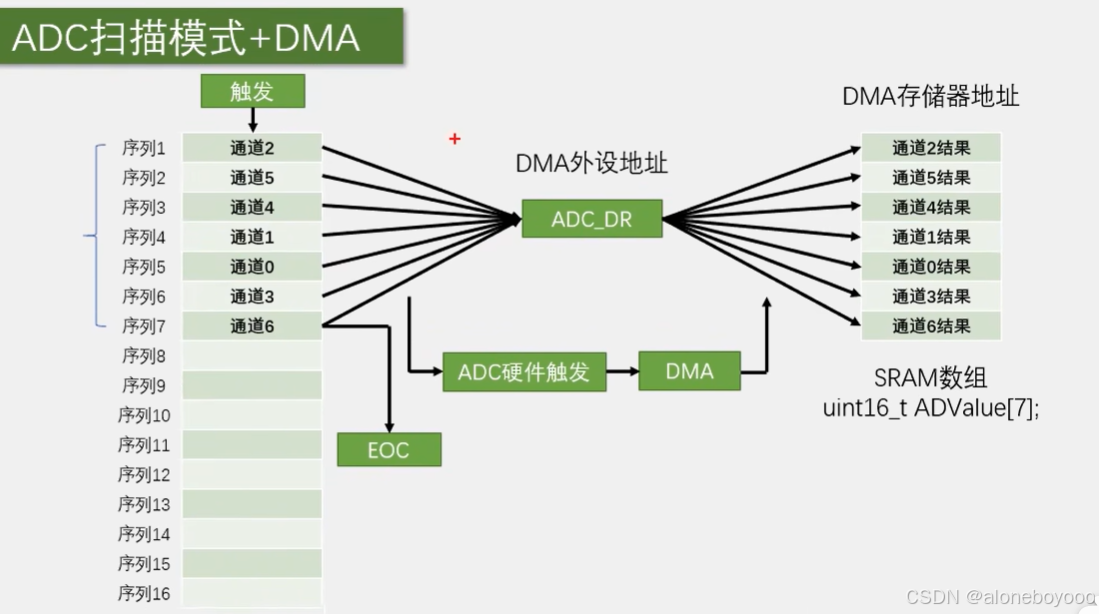

ADC+DAM

ADC虽然每个通道采集完成后不会置相关标志位，在全部通道采集完成后才会置标志位。但是其实每个ADC通过采集完成后会触发DMA转运，可以完整的转运多个通道采集的数据。注意：ADC_DR地址不会变，DMA转运ADC地址不需要自增。

三、实例

1、单通道单次非连续采集-手动触发

使用规则组，每次只采集1个通道，不连续采集，每次使用手动触发。

main.c

#include "stdio.h"
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t RP_Value = 0;
int main(void){
	OLED_Init();
	AD_Init();
	OLED_ShowString(1,1,"RP:0000");
	OLED_ShowString(2,1,"Voltage:0.0V");
	while(1){
		RP_Value = Get_RP();
		OLED_ShowNum(1,4,RP_Value,4);
		OLED_ShowNum(2,9,RP_Value*3.3/4095,1);
		OLED_ShowNum(2,11,RP_Value*33/4095%10,1);
		Delay_ms(500);
	}
	return 0;
}

AD.c

#include "stm32f10x.h"                  // Device header
/**
* @brief ADC1CH1初始化函数，单通道单次扫描非连续模式，无触发，手动开启转换
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
void AD_Init(void){
	//1、RCC时钟  配置ADCCLK分频器
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//ADCCLK-6分频-12MHz
	//2、GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	//3、配置多路开关，把GPIO通道接到规则组列表
	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_1Cycles5);//采样时间选择1.5个ADC周期，1.5+12.5 =14MHz，ADCCLK = 12MHz，所以采样时间 = 14/12 = 1.17us
	//4、配置ADC转换器
	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//连续扫描或者单次扫描
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发扫描选择
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC模式，ADC1和ADC2独立转换
	ADC_InitStructure.ADC_NbrOfChannel = 1;//通道数量
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;//多通道或者单通道扫描
	ADC_Init(ADC1,&ADC_InitStructure);
	//需要的话配置看门狗检测阈值
	//5、需要的话开启中断，使用ITConfig开启对应的中断输出
	//6、NVIC配置中断优先级
	//7、开启ADC，然后进行校准//可以使用软件触发转换，可以手动获取当前采集值
	ADC_Cmd(ADC1,ENABLE);
	ADC_ResetCalibration(ADC1);
	while(ADC_GetResetCalibrationStatus(ADC1)==SET);//0为复位完成 1为正在复位
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1)==SET);//0为校准完成 1为正在校准
}
/**
  * @brief 配合AD_Init，获取电位计采集到的0-3.3V模拟量
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
uint16_t Get_RP(void){
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
	while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == RESET);//完成后自动清除
	return ADC_GetConversionValue(ADC1);
}

AD.h

#ifndef __AD_H
#define __AD_H
#include "stm32f10x.h"                  // Device header

void AD_Init(void);
uint16_t Get_RP(void);

#endif

AD采集会有抖动，若想设置一个阈值，高于阈值高操作，低于阈值低操作，在阈值见会有操作冲突。可使用同施密特触发器的原理，设置两个阈值，低于低阈值低操作，高于高阈值高操作，这样不会操作冲突。

也可以读取10/20个值，然后取平均值。

2、单通道连续采集-软件触发一次即可

main.c

#include "stdio.h"
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t RP_Value = 0;
int main(void){
	OLED_Init();
	AD_Init();
	OLED_ShowString(1,1,"RP:0000");
	OLED_ShowString(2,1,"Voltage:0.00V");
	while(1){
		RP_Value = Get_RP();
		OLED_ShowNum(1,4,RP_Value,4);
		OLED_ShowNum(2,9,RP_Value*3.3/4095,1);
		OLED_ShowNum(2,11,RP_Value*330/4095%100,2);
		Delay_ms(500);
	}
	return 0;
}

AD.c

#include "stm32f10x.h"                  // Device header
/**
* @brief ADC1CH1初始化函数，单通道单次扫描非连续模式，无触发，手动开启转换
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
void AD_Init(void){
	//1、RCC时钟  配置ADCCLK分频器
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//ADCCLK-6分频-12MHz
	//2、GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	//3、配置多路开关，把GPIO通道接到规则组列表
	ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_1Cycles5);//采样时间选择1.5个ADC周期，1.5+12.5 =14MHz，ADCCLK = 12MHz，所以采样时间 = 14/12 = 1.17us
	//4、配置ADC转换器
	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//连续扫描或者单次扫描
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发扫描选择
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC模式，ADC1和ADC2独立转换
	ADC_InitStructure.ADC_NbrOfChannel = 1;//通道数量
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;//多通道或者单通道扫描
	ADC_Init(ADC1,&ADC_InitStructure);
	//需要的话配置看门狗检测阈值
	//5、需要的话开启中断，使用ITConfig开启对应的中断输出
	//6、NVIC配置中断优先级
	//7、开启ADC，然后进行校准//可以使用软件触发转换，可以手动获取当前采集值
	ADC_Cmd(ADC1,ENABLE);
	ADC_ResetCalibration(ADC1);
	while(ADC_GetResetCalibrationStatus(ADC1)==SET);//0为复位完成 1为正在复位
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1)==SET);//0为校准完成 1为正在校准

	//连续扫描，软件触发一次即可
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
}
/**
  * @brief 配合AD_Init，获取电位计采集到的0-303V模拟量
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
uint16_t Get_RP(void){
	return ADC_GetConversionValue(ADC1);
}

AD.h

#ifndef __AD_H
#define __AD_H
#include "stm32f10x.h"                  // Device header

void AD_Init(void);
uint16_t Get_RP(void);

#endif

3、多通道单次采集非连续-因没使用DMA，每次触发前修改通道完成功能。

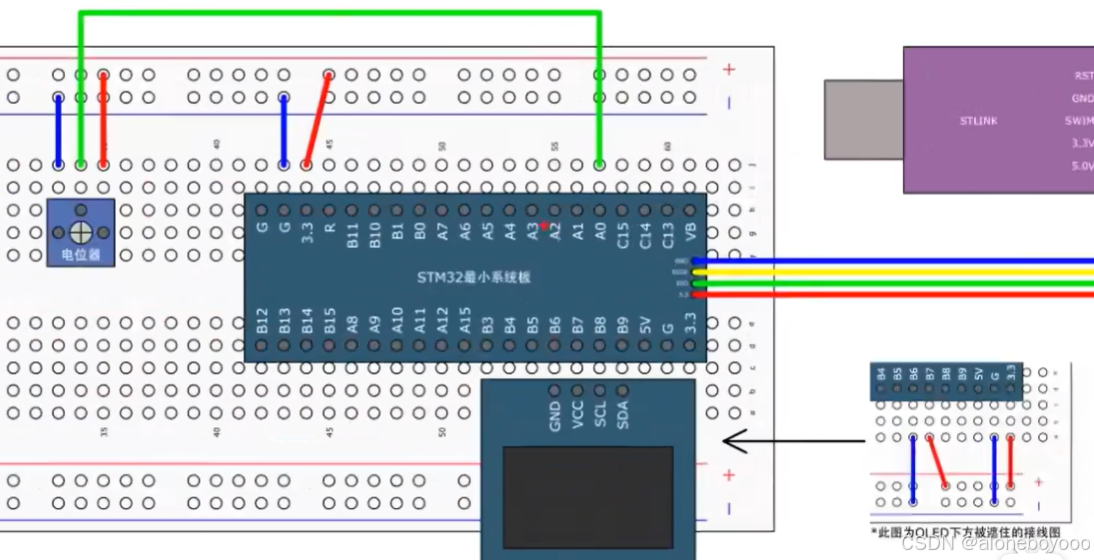

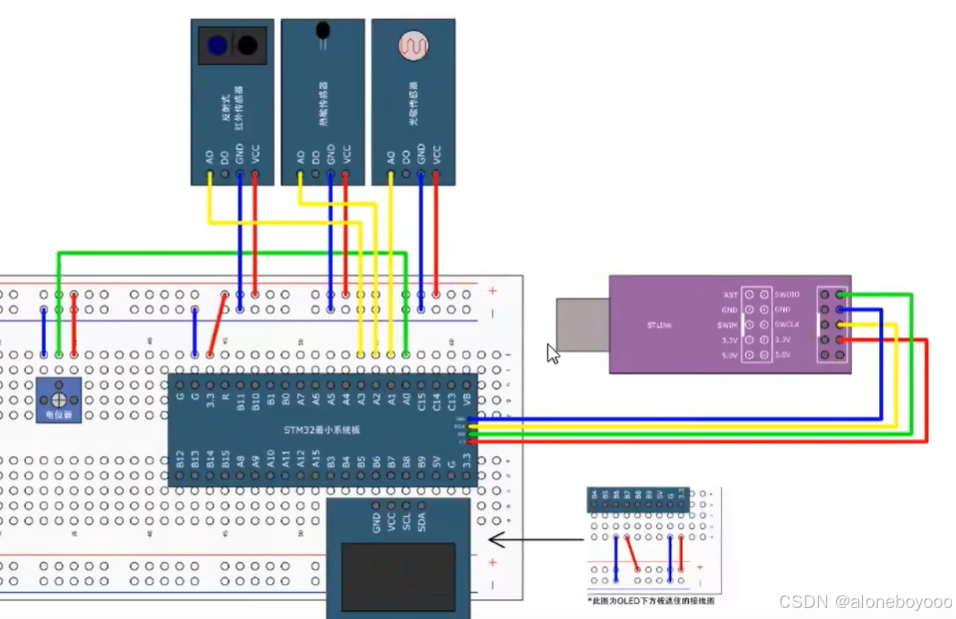

程序值接了A0和A1，效果相同

main.c

#include "stdio.h"
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
uint16_t RP_Value = 0;
int main(void){
	OLED_Init();
	AD_Init();
	OLED_ShowString(1,1,"RP:0000");
	OLED_ShowString(2,1,"Voltage:0.00V");
	OLED_ShowString(3,1,"Sensor:0000");
	OLED_ShowString(4,1,"Voltage:0.00V");
	while(1){
		RP_Value = Get_SensorValue(ADC_Channel_0);
		OLED_ShowNum(1,4,RP_Value,4);
		OLED_ShowNum(2,9,RP_Value*3.3/4095,1);
		OLED_ShowNum(2,11,RP_Value*330/4095%100,2);
		RP_Value = Get_SensorValue(ADC_Channel_1);
		OLED_ShowNum(3,8,RP_Value,4);
		OLED_ShowNum(4,9,RP_Value*3.3/4095,1);
		OLED_ShowNum(4,11,RP_Value*330/4095%100,2);
		Delay_ms(100);
	}
	return 0;
}

AD.c

#include "stm32f10x.h"                  // Device header
/**
* @brief ADC1CH1初始化函数，单通道单次扫描非连续模式，无触发，手动开启转换
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
void AD_Init(void){
	//1、RCC时钟  配置ADCCLK分频器
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//ADCCLK-6分频-12MHz
	//2、GPIO
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);


	//4、配置ADC转换器
	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//连续扫描或者单次扫描
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发扫描选择
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC模式，ADC1和ADC2独立转换
	ADC_InitStructure.ADC_NbrOfChannel = 1;//通道数量
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;//多通道或者单通道扫描
	ADC_Init(ADC1,&ADC_InitStructure);
	//需要的话配置看门狗检测阈值
	//5、需要的话开启中断，使用ITConfig开启对应的中断输出
	//6、NVIC配置中断优先级
	//7、开启ADC，然后进行校准//可以使用软件触发转换，可以手动获取当前采集值
	ADC_Cmd(ADC1,ENABLE);
	ADC_ResetCalibration(ADC1);
	while(ADC_GetResetCalibrationStatus(ADC1)==SET);//0为复位完成 1为正在复位
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1)==SET);//0为校准完成 1为正在校准



}
/**
  * @brief 配合AD_Init，获取电位计采集到的0-3.3V模拟量
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
uint16_t Get_SensorValue(uint8_t ADC_Channel){
	//3、配置多路开关，把GPIO通道接到规则组列表
	ADC_RegularChannelConfig(ADC1,ADC_Channel,1,ADC_SampleTime_1Cycles5);//采样时间选择1.5个ADC周期，1.5+12.5 =14，ADCCLK = 12MHz，所以采样时间 = 14/12 = 1.17us
	ADC_SoftwareStartConvCmd(ADC1,ENABLE);//软件触发
	while(ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC) == RESET);
	return ADC_GetConversionValue(ADC1);
}

AD.h

#ifndef __AD_H
#define __AD_H
#include "stm32f10x.h"                  // Device header

void AD_Init(void);
uint16_t Get_SensorValue(uint8_t ADC_Channel);

#endif

4、 DMA数据转运

根据STM3存储器映像。

一般变量存在SRAM ，0x20000000起始。

const等常量存在Flash中，0x08000000起始后，存在程序代码的存储后。

外设存储器地址例如ADC->DR存在，0x40000000起始的后面。

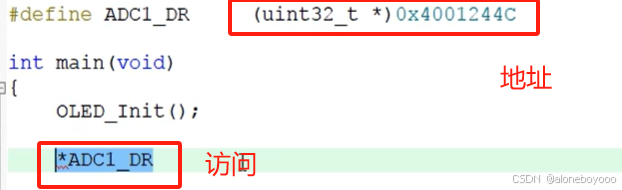

如果想查一个寄存器的地址，就需要先查到外设地址，然后看单个寄存器的偏移（使用芯片查手册基本都是这样）

main.c

#include "stdio.h"
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyDMA.h"
uint8_t DataB[4] = {0x00,0x00,0x00,0x00};
uint8_t DataA[4] = {0x01,0x02,0x03,0x04};
int main(void){
	OLED_Init();
	MyDMA_Init((uint32_t)&DataA[0],(uint32_t)&DataB[0],4);
	OLED_ShowString(1,1,"DataA:");
	OLED_ShowHexNum(2,1,DataA[0],2);
	OLED_ShowHexNum(2,4,DataA[1],2);
	OLED_ShowHexNum(2,7,DataA[2],2);
	OLED_ShowHexNum(2,10,DataA[3],2);
	OLED_ShowString(3,1,"DataB:");
	OLED_ShowHexNum(4,1,DataB[0],2);
	OLED_ShowHexNum(4,4,DataB[1],2);
	OLED_ShowHexNum(4,7,DataB[2],2);
	OLED_ShowHexNum(4,10,DataB[3],2);
	while(1){
		for(int i=0;i<4;i++){
			DataA[i]++;
		}
		Delay_ms(1000);
		startDMA1Channel1Software();
		OLED_ShowString(1,1,"DataA:");
		OLED_ShowHexNum(2,1,DataA[0],2);
		OLED_ShowHexNum(2,4,DataA[1],2);
		OLED_ShowHexNum(2,7,DataA[2],2);
		OLED_ShowHexNum(2,10,DataA[3],2);
		OLED_ShowString(3,1,"DataB:");
		OLED_ShowHexNum(4,1,DataB[0],2);
		OLED_ShowHexNum(4,4,DataB[1],2);
		OLED_ShowHexNum(4,7,DataB[2],2);
		OLED_ShowHexNum(4,10,DataB[3],2);
	}
	return 0;
}

MyDMA.c

#include "stm32f10x.h"                  // Device header
/**
  * @brief DMA1初始化，进行存储器到存储器的转运
	* @param  AddrA:源地址
  *     @arg
	* @param  AddrB:目标地址
  *     @arg
  * @param  BufferSize:计数器大小，即DMA_Byte个数
  *     @arg
  * @retval None
*/
void MyDMA_Init(uint32_t AddrA,uint32_t AddrB,uint16_t BufferSize){
	RCC_AHBPeriphClockCmd(RCC_AHBENR_DMA1EN,ENABLE);//使能DMA1时钟

	//DMA初始化，理论上为外设->存储器，实际上根据配置
	DMA_InitTypeDef DMA_InitStructure;
	DMA_InitStructure.DMA_BufferSize = BufferSize;
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向
	DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;//M2M软硬件触发选择，选择是否软件触发
	DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;//存储器
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器是否自增
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;//传输模式，是否使用自动重装，自动重装和软件触发不能同时使用，会持续传输不能停止,软件触发DMA只要使能就会一直转运，计数清空后停止
	DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;//起始
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//优先级
	DMA_Init(DMA1_Channel1,&DMA_InitStructure);


	DMA_Cmd(DMA1_Channel1,ENABLE);
}
/**
  * @brief 软件触发DMA当计数器清零时停止，此函数配合进行DMA1软件再次触发
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
void startDMA1Channel1Software(void){
	while(DMA_GetCurrDataCounter(DMA1_Channel1) != 0 );
	DMA_Cmd(DMA1_Channel1,DISABLE);
	DMA_SetCurrDataCounter(DMA1_Channel1,4);
	DMA_Cmd(DMA1_Channel1,ENABLE);
}

MyDMA.h

#ifndef __MYDMA_H
#define __MyDMA_H
#include "stm32f10x.h"                  // Device header
void MyDMA_Init(uint32_t AddrA,uint32_t AddrB,uint16_t BufferSize);
void startDMA1Channel1Software(void);
#endif

5、多通道连续扫描多次采集，使用DMA采集ADC1通道1和通道2的数据

main.c

#include "stdio.h"
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyDMA.h"
int main(void){
	OLED_Init();
	MyDMA_AD_Init();
	OLED_ShowString(1,1,"AD0:0000");
	OLED_ShowString(2,1,"AD1:0000");
	while(1){
		OLED_ShowNum(1,5,ADC_Value[0],4);
		OLED_ShowNum(2,5,ADC_Value[1],4);
		Delay_ms(100);							//延时100ms，手动增加一些转换的间隔时间
	}
	return 0;
}

MyDMA.c

#include "stm32f10x.h"                  // Device header

uint16_t ADC_Value[4]={0};//ADC采集使用的数组
/**
  * @brief DMA1初始化，进行存储器到存储器的转运
	* @param  AddrA:源地址
  *     @arg
	* @param  AddrB:目标地址
  *     @arg
  * @param  BufferSize:计数器大小，即DMA_Byte个数
  *     @arg
  * @retval None
*/
void MyDMA_Init(uint32_t AddrA,uint32_t AddrB,uint16_t BufferSize){
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);//使能DMA1时钟

	//DMA初始化，理论上为外设->存储器，实际上根据配置
	DMA_InitTypeDef DMA_InitStructure;
	DMA_InitStructure.DMA_BufferSize = BufferSize;
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向
	DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;//M2M软硬件触发选择，选择是否软件触发
	DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;//存储器
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器是否自增
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;//传输模式，是否使用自动重装，自动重装和软件触发不能同时使用，会持续传输不能停止,软件触发DMA只要使能就会一直转运，计数清空后停止
	DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;//起始
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//优先级
	DMA_Init(DMA1_Channel1,&DMA_InitStructure);


	DMA_Cmd(DMA1_Channel1,ENABLE);
}
/**
  * @brief 软件触发DMA当计数器清零时停止，此函数配合进行DMA1软件（MyDMA_Init函数）再次触发
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
void startDMA1Channel1Software(void){
	while(DMA_GetCurrDataCounter(DMA1_Channel1) != 0 );
	DMA_Cmd(DMA1_Channel1,DISABLE);
	DMA_SetCurrDataCounter(DMA1_Channel1,4);
	DMA_Cmd(DMA1_Channel1,ENABLE);
}

/**
  * @brief DMA1_Channel1 + ADC1_Channel_0和ADC1_Channel_1，使用DMA1转运ADC1通道数据，
  * @param
  *     @arg
  * @param
  *     @arg
  * @retval None
  */
void MyDMA_AD_Init(void){
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);		//开启DMA1的时钟

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 ;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);	//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);	//规则组序列2的位置，配置为通道1

	ADC_InitTypeDef ADC_InitStructure;											//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;							//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;						//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;			//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;							//连续转换，使能，每转换一次规则组序列后立刻开始下一次转换
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;								//扫描模式，使能，扫描规则组的序列，扫描数量由ADC_NbrOfChannel确定
	ADC_InitStructure.ADC_NbrOfChannel = 4;										//通道数，为4，扫描规则组的前4个通道
	ADC_Init(ADC1, &ADC_InitStructure);											//将结构体变量交给ADC_Init，配置ADC1

	DMA_InitTypeDef DMA_InitStructure;
	DMA_InitStructure.DMA_BufferSize = 2;
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//传输方向
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//M2M软硬件触发选择，选择是否软件触发
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)&ADC_Value[0];//存储器
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//存储器是否自增
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;//传输模式，是否使用自动重装，自动重装和软件触发不能同时使用，会持续传输不能停止,软件触发DMA只要使能就会一直转运，计数清空后停止
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;//起始,获取ADC1->DR寄存器的地址
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;//优先级
	DMA_Init(DMA1_Channel1,&DMA_InitStructure);

	DMA_Cmd(DMA1_Channel1,ENABLE);//DMA开启
	ADC_DMACmd(ADC1,ENABLE);//ADC到DMA开启
	ADC_Cmd(ADC1,ENABLE);//ADC开启

	ADC_ResetCalibration(ADC1);
	while(ADC_GetResetCalibrationStatus(ADC1)==SET);//0为复位完成 1为正在复位
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1)==SET);//0为校准完成 1为正在校准

	ADC_SoftwareStartConvCmd(ADC1,ENABLE);//ADC软件触发一次
}

MyDMA.h

#ifndef __MYDMA_H
#define __MyDMA_H
#include "stm32f10x.h"                  // Device header
extern uint16_t ADC_Value[4];
void MyDMA_Init(uint32_t AddrA,uint32_t AddrB,uint16_t BufferSize);
void startDMA1Channel1Software(void);
void MyDMA_AD_Init(void);
#endif
