Quartus2 通过Nativelink调用modelsim进行功能仿真(转载)



quartus2建立工程后，编译并检查语法通过后（功能仿真都不需要综合）

tips：这样你的工程层次化也同时完成了。

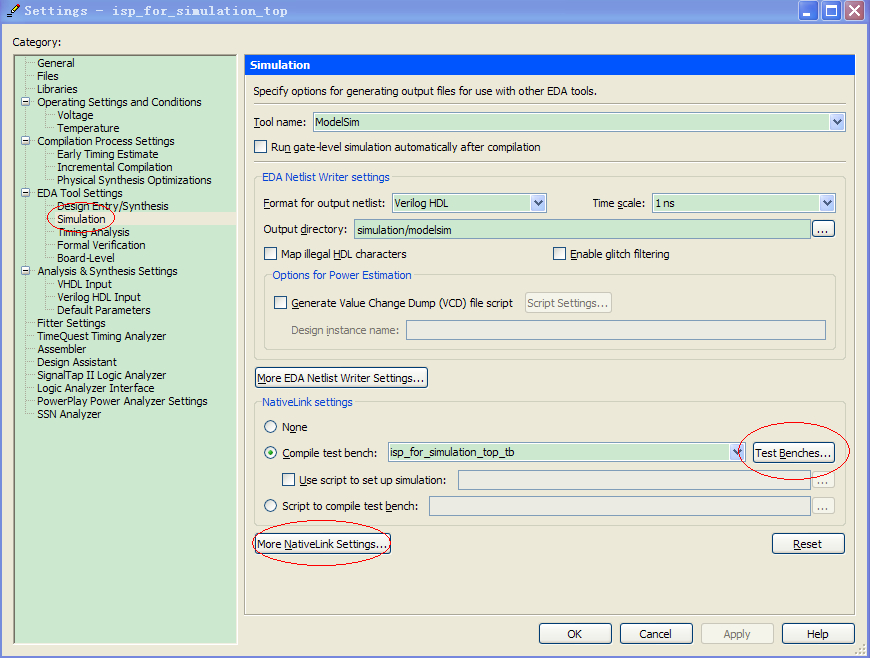

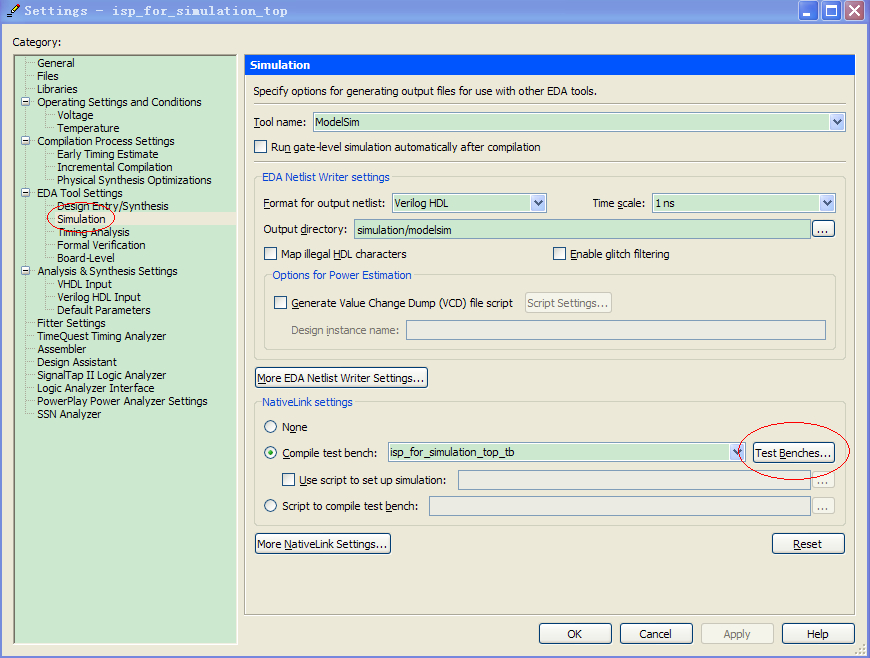

打开Assignment -> settings, 找到Simulation,打开TestBenches...

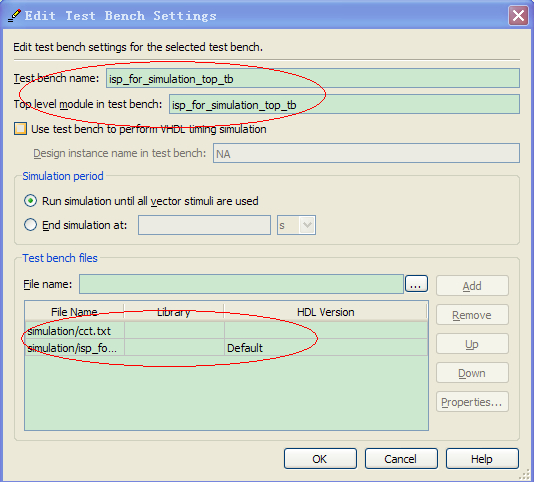

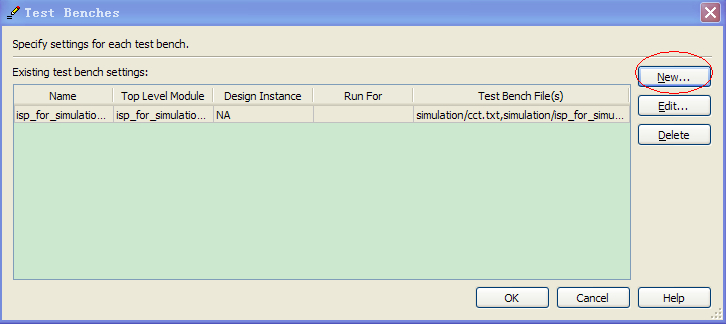

在这里添加你的testbench测试文件，如果输入数据是读文件的话把源文件也加进来。
这里要注意的是"Test Bench name"与"Top level module in test bench"要一致。

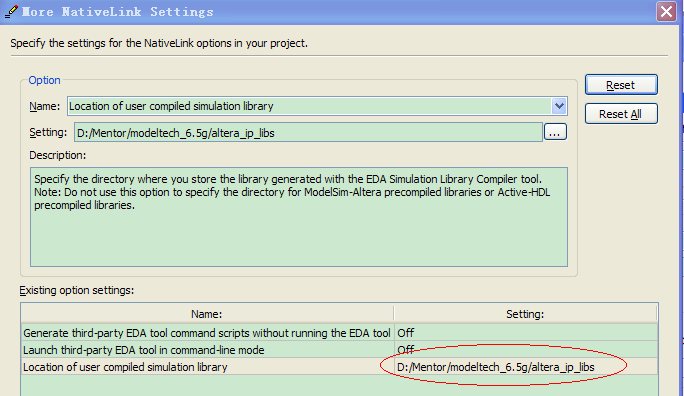

这样设置好，就可以进行仿真了。但这样仿真时，每次打开modelsim都会编译一遍altera的库文件，我感觉挺费时的。于是我在More NativeLink Settings...选项里更改设置

手动指定好我已经编译好的库文件的路径（如何编译器件库请看http://hi.baidu.com/zj_456/blog/item/e6921cf4fc61a2cf7709d779.html）

这样，modelsim就不会每次仿真前先把所有库文件都编译一遍了。

仿真开始了。。。



转载自：http://hi.baidu.com/zj_456/item/7c07aa51e1b604ddd48bace3#713670-tsina-1-14578-128ff9f28d958dae738be418601ffbcd

还有一篇不错的文章：http://articles.e-works.net.cn/EDA/Article87623.htm《如何在Quartus II 11.0中调用ModelSim-Altera 6.5e》
