本文详细介绍了如何在Quartus环境中配置和调用ModelSim进行FPGA仿真。首先在创建工程时设置Simulation为ModelSim-Altera和Verilog HDL。接着编写并编译程序，确保无误。然后配置EDA Tool Options指向ModelSim的安装路径。在EDA Tool Settings中设置Simulation选项，并生成Test Bench Template。打开.vt文件复制module后的代码。最后，创建新的Test Bench，连接到.vt文件，并运行EDA Simulation Tool开始仿真。

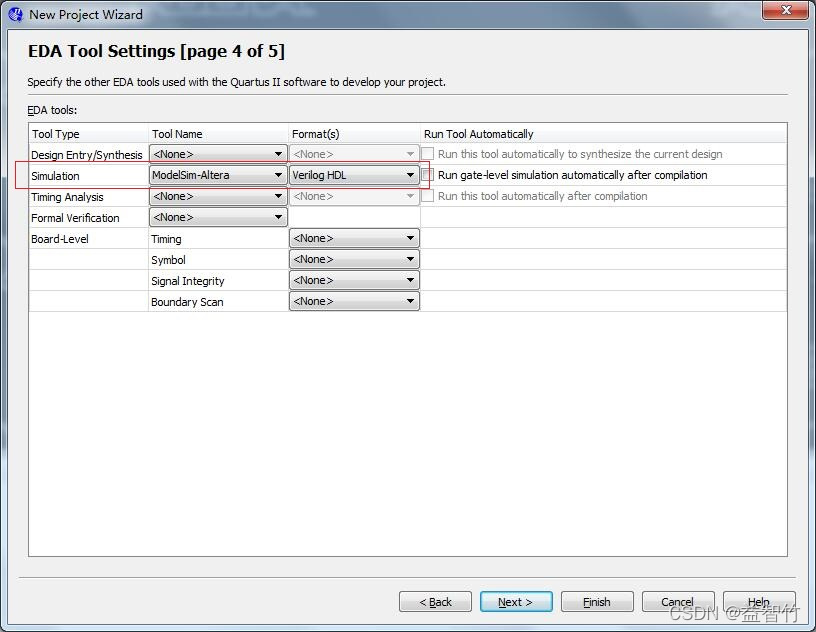

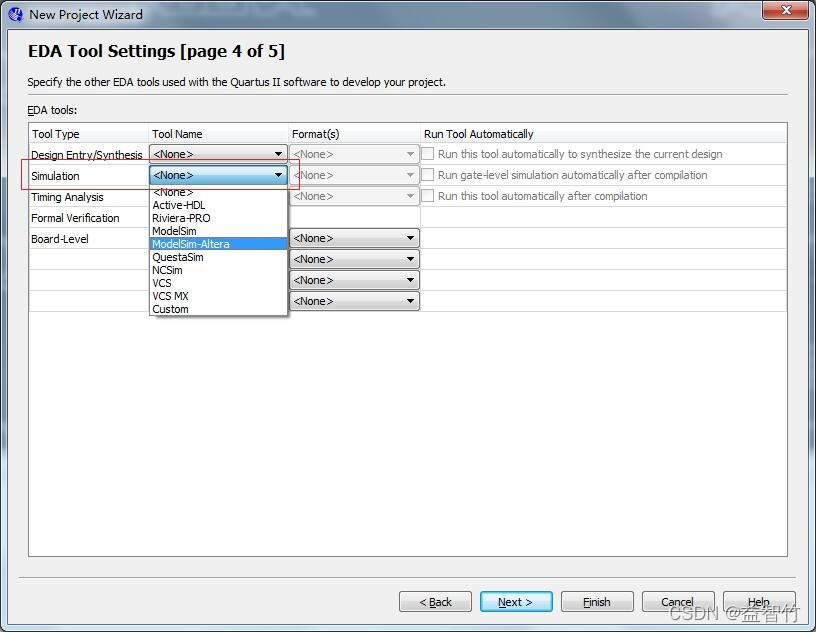

1.建立工程，在建立工程的第四步中的Simulation下选择Tool Name为ModelSim-Altera，再在后面的Format(s)中选择Verilog HDL。继续构建完工程；
2.在工程中写好程序，保存并编译，确定没有错误后进行下一步；
3.选择Tools菜单中的Options，在General中选择EDA Tool Options，在右边的列表中有ModelSim-Altera一栏，点击后面的省略号选择ModelSim所安装的位置，注意后面两项modelsim_ase、win32aloem这两项是相同的，前面的可能会根据安装位置不同而不同，请找到自己电脑安装ModelSim的位置进行选择；
