WiFi 6 和WiFi 6e 的核心要点

目录

WiFi 6 是什么？

WiFi 6/6e 的主要feature功能：

80Mhz and 160Mhz channel

1K QAM

WiFi6 支持2.4G band

OFDMA：Orthogonal frequency division multiple access

OFDMA先把频段分为：Resource Units (RUs)

Subcarriers

Symbol Time

non-OFDMA HE:

Downlink MU-OFDMA

Uplink MU-OFDMA (UL-OFDMA)：

Basic Service Set (BSS) Coloring

Target Wake Time (TWT)

总结：性能是第一优先级，WiFi 6，迈入1Gbps时代

---

WiFi 6 是什么？

Ieee 802.11 Enhancements for High‐Efficiency WLAN（HE）

从WiFi 6 开始，WiFi联盟重新命名了WiFi，让普通用户更容易记住和理解。相比较 ax，be，用户肯定喜欢6,7等简单的数字。数字越大，越先进。同时追认11n 为WiFi 4,11ac为WiFi 5.

WiFi 6 = IEEE 802.11ax = HE WLAN（high efficiency）

WiFi 6/6e 的主要feature功能：

80Mhz and 160Mhz channel

虽然WiFi 5 （802.11ac）已经定义了 160mhz带宽，但是多数还是支持80mhz。

WiFi 6 默认支持80mHz，从WiFi 6E增加了6Ghz的频段，并使用160mhz带宽；PHY rate double，2X

1K QAM

WiFi 5 要求256 QAM，随着技术的提高，WiFi 6 要求1k QAM。PHY rate 25%+

WiFi6 支持2.4G band

之前WiFi5 原则上不支持2Gband，只支持5G band。但事实上各个厂商基本都支持2G 802.11ac。

WiFi 6 正式支持2G band。20mhz，2SS，一般可以跑到200mbps

OFDMA：Orthogonal frequency division multiple access

OFDM=排列整齐的大炮_ofdm 48个qam点怎么放到64个子载波上-CSDN博客https://blog.csdn.net/ank1983/article/details/135303798https://blog.csdn.net/ank1983/article/details/135303798

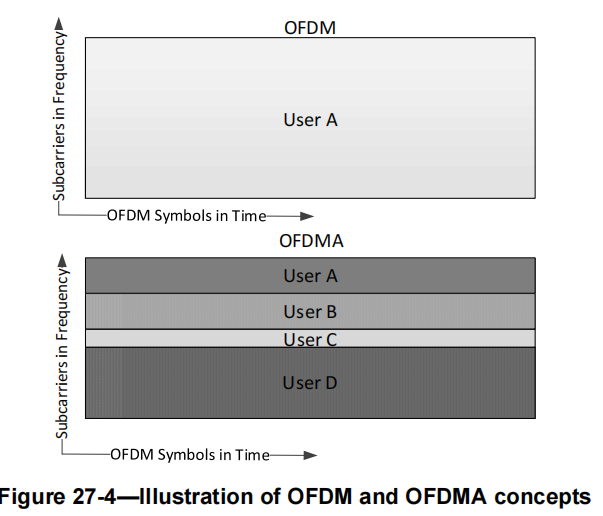

• OFDM所有的炮弹一次性给一个敌人，
• WiFi 6 OFDMA是把炮弹RU一次性分给多个敌人（MultiUser）

WiFi 6 OFDMA 如何把炮弹RU分给多个敌人呢？

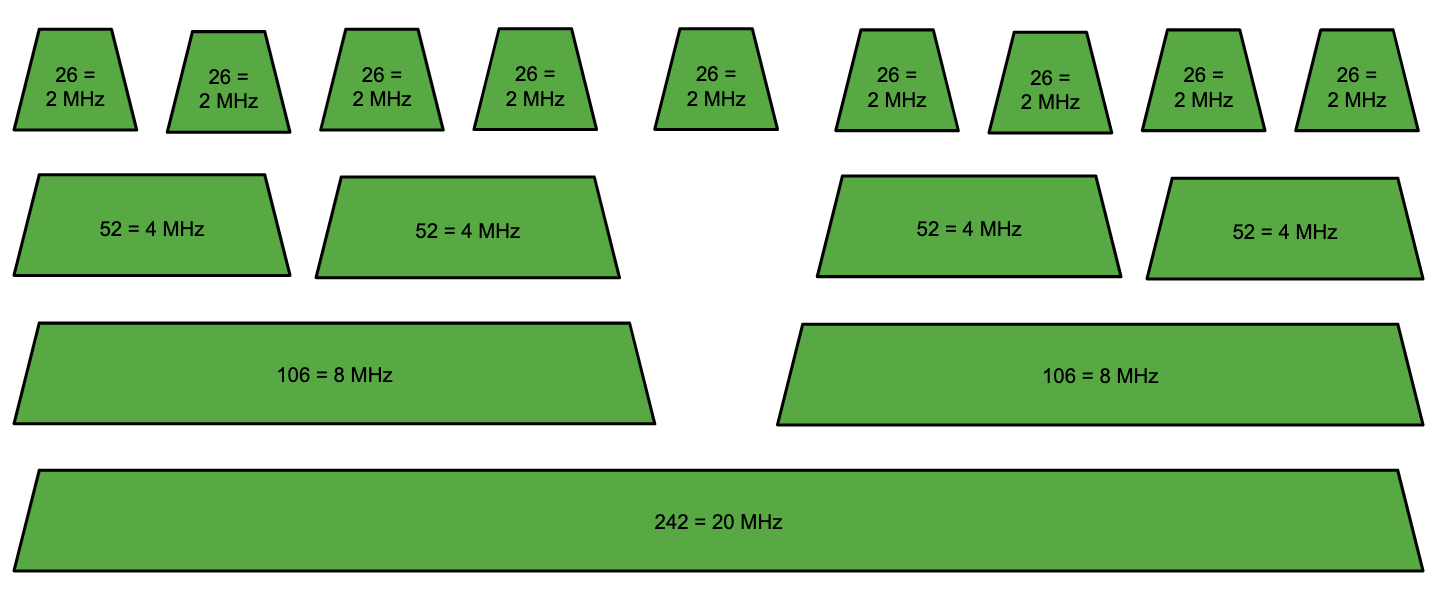

OFDMA先把频段分为：Resource Units (RUs)

Subcarriers

• OFDM uses 64 subcarriers spaced 312.5 KHz apart.
• OFDMA uses 256 subcarriers spaced 78.125 KHz apart.

Symbol Time

The amount of time it takes to transmit each symbol is called the symbol time.

• OFDM symbols take 3.2 µs.
• OFDMA symbols take four times longer, 12.8 µs.

The longer symbols provide the time needed to make other beneficial features like MU-OFDMA possible.

non-OFDMA HE:

non-orthogonal frequency division multiple access (non-OFDMA) high-efficiency (HE) physical layer (PHY) protocol data unit (PPDU) (non-OFDMA HE PPDU):

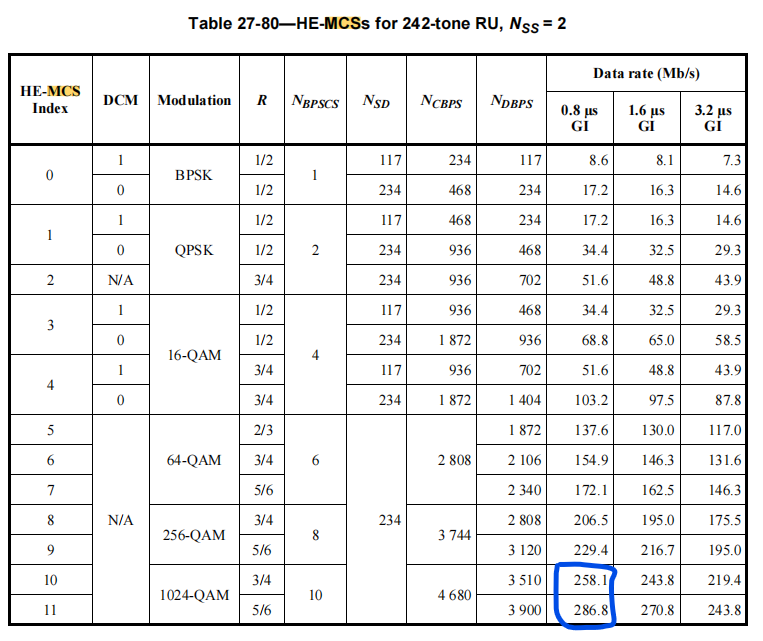

A 20 MHz HE PPDU with a 242-tone resource unit (RU),

a 40 MHz HE PPDU with a 484-tone RU,

an 80 MHz HE PPDU with a 996-tone RU, or

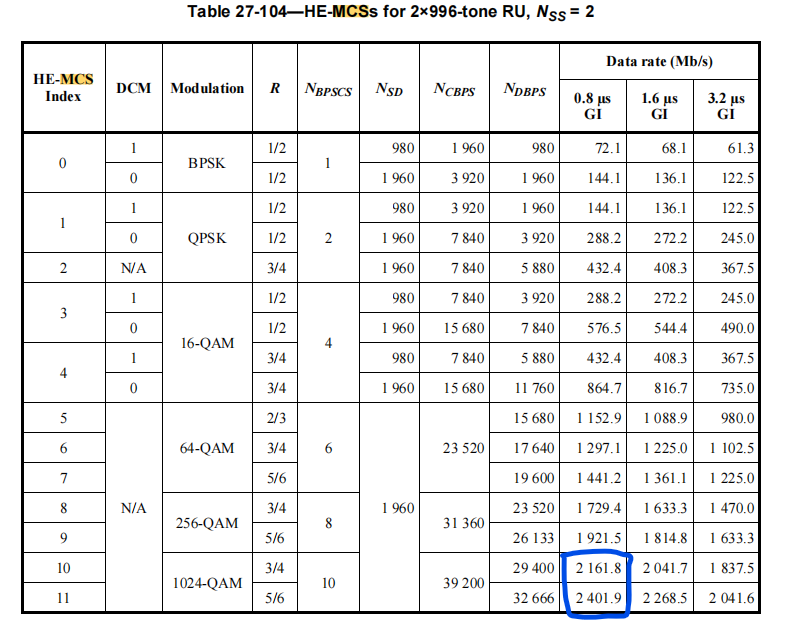

a 160 MHz or 80+80 MHz HE PPDU with a 2×996-tone RU.

Note: WiFi 6整合了OFDM和OFDMA为HE，每个带宽最大的那个RU就是NON-OFDMA HE.

默认的配置还是以NON-OFDMA HE为主。下面就会看到OFDMA的传输很复杂，完全受AP的控制。

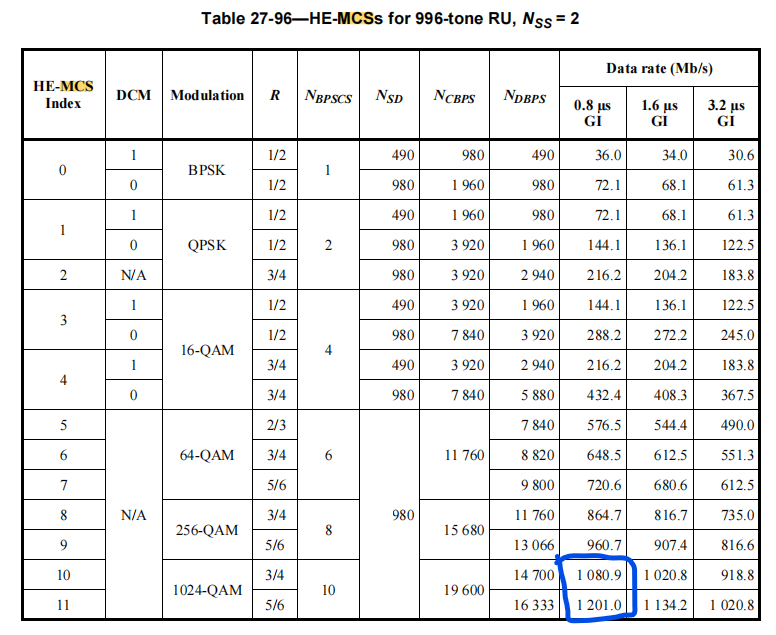

HE计算PHY rate：2SS 80M，0.8us

实际data 19600 / 飞行时间 （12.8+0.8）us = 1201mbps

**Data field OFDM symbols in an HE PPDU shall use a DFT period of 12.8 µs and subcarrier spacing of 78.125 kHz.

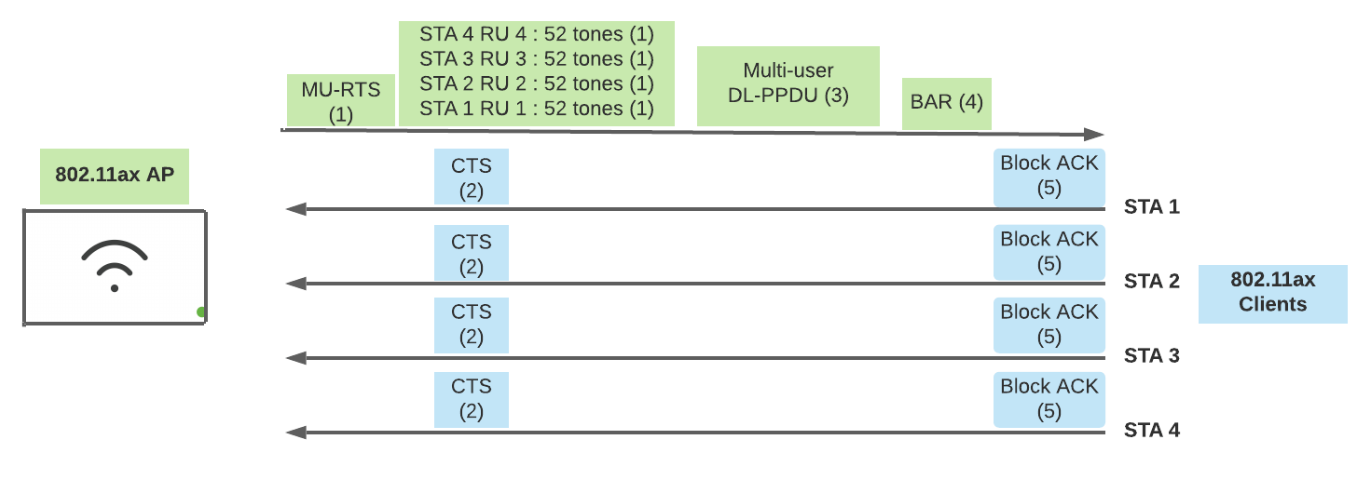

Downlink MU-OFDMA

1，AP 发4MU-RTS清理信道，并分配RU资源

2，MU STA回复 CTS

3，AP 发送DL数据。

4，AP要求 BAR（blockACK request）

5，MU STA回复 BA。

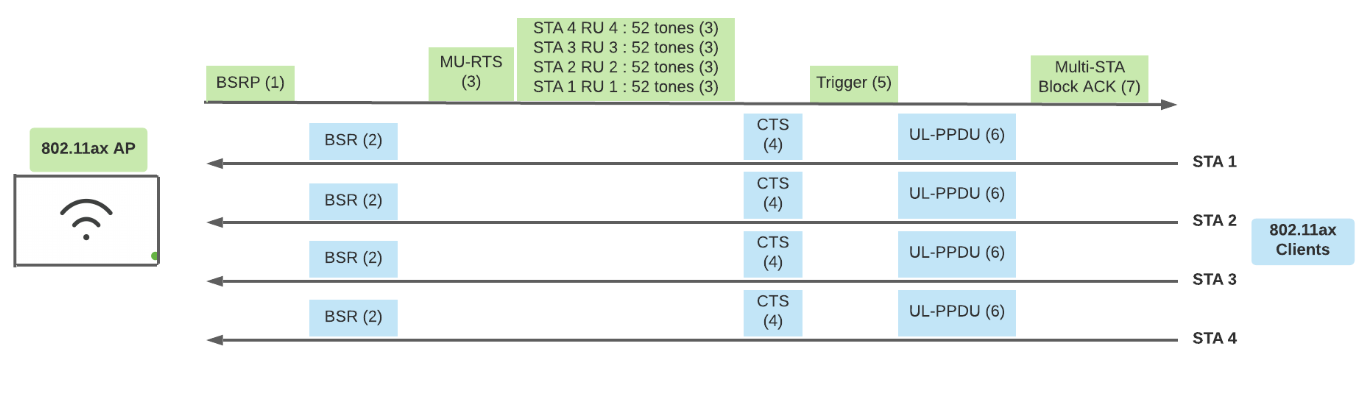

Uplink MU-OFDMA (UL-OFDMA)：

1，AP 询问MU-STAs 有没有数据要发？buffer status report poll (BSRP)

2，MU-STA回复 buffer status report (BSR)，报告有没有数据要发。

3， AP发送MU-RTS清理信道，并分配RU资源

4，MU STA回复 CTS

5，AP 发送trigger指令。

4，MU-STA开始发数据

5，AP回复MU-STA Block Ack。

Note: 这里我们看出来，OFDMA AP牢牢控制MU-STA的发送，MU-STA没有自由。

抗干扰Basic Service Set (BSS) Coloring

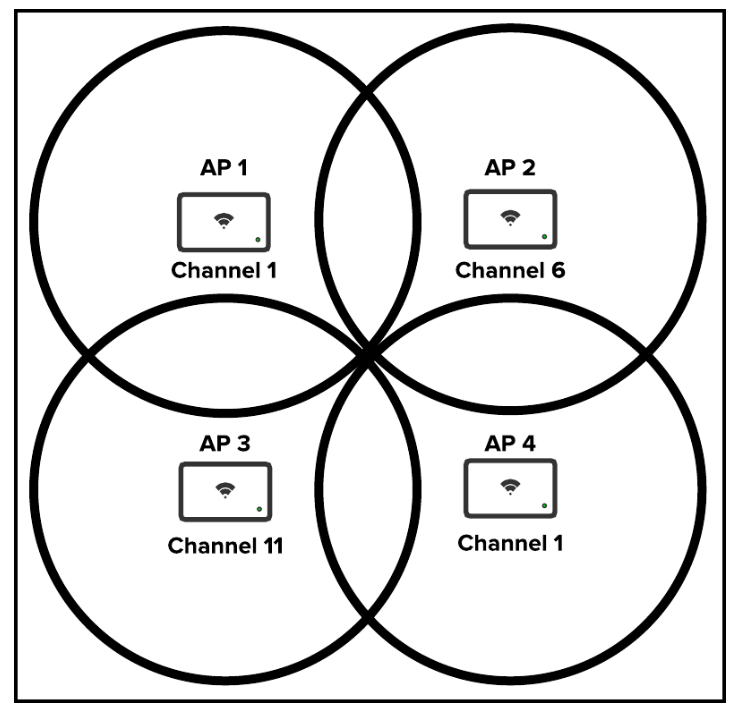

没有这个功能前，AP1 BSS里面要想发送，必须AP2/3/4都得安静。但其实AP4 BSS范围不在或者偶尔跟AP1 BSS有重叠。

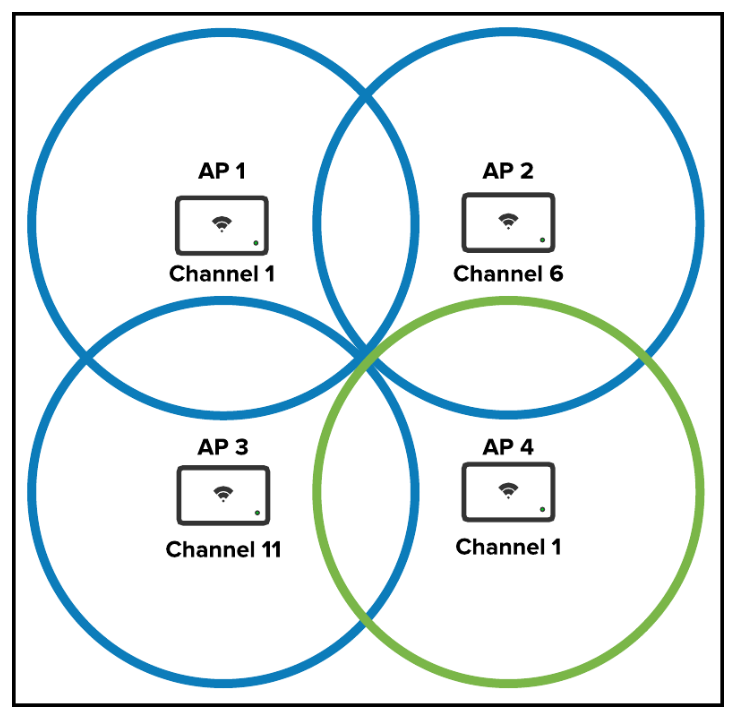

为了提高信道的使用效率，WiFi 6 在物理层和管理帧 使用 6-bit BSS color field in the SIG-A field.最多允许63种不同的BSS color values. 当一个STA监听到数据，先检查BSS color value. 如果一样，就等待；如果不同, STA可能会忽略，直接发送自己的数据。

省电Target Wake Time (TWT)

TWT 允许AP和STA协商，STA啥时候，睡多长时间，以更省电。

总结：性能是第一优先级，WiFi 6，迈入1Gbps时代

性能是第一优先级：WiFi 6 把WiFi 带入千兆（gigabits）时代，追上千兆以太网，提高到1~2Gbps（1SS or 2SS，80mhz or 160mhz）。

MU-OFDMA看着挺美好，但是需要AP全程控制，我们拭目以待，看看市场能走到哪一步。

WiFi的核心思路（1）提高性能_wifi 多核 性能提升-CSDN博客https://blog.csdn.net/ank1983/article/details/135252451https://blog.csdn.net/ank1983/article/details/135252451

引用：

Wi-Fi 6 (802.11ax) Technical Guide - Cisco Meraki Documentationhttps://documentation.meraki.com/MR/Wi-Fi_Basics_and_Best_Practices/Wi-Fi_6_(802.11ax)_Technical_Guide
