EEPROM驱动详解

在单片机开发中，经常使用EEPROM作为存储设备保存数据，如何根据数据手册编写驱动，我们以24LC16为例进行分析。

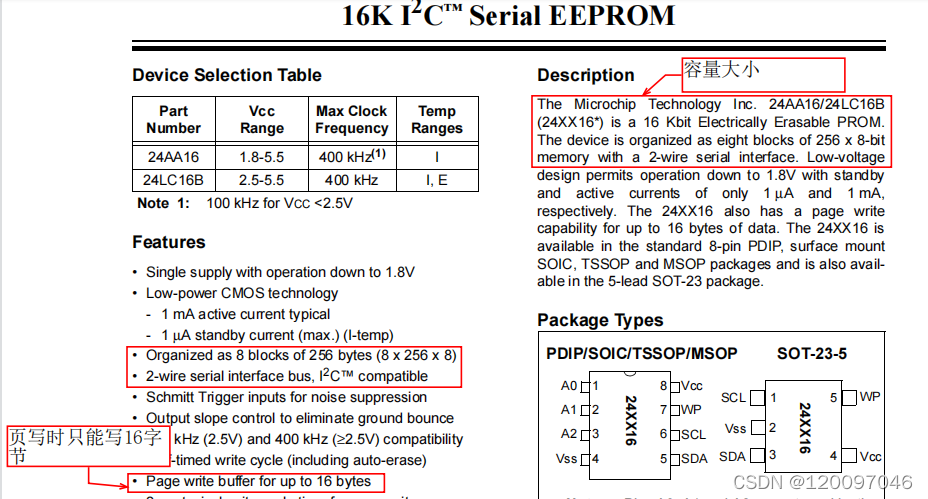

一.分析数据手册

1.1容量的计算

The Microchip Technology Inc. 24AA16/24LC16B (24XX16*) is a 16 Kbit Electrically Erasable PROM，Organized as 8 blocks of 256 bytes (8 x 256 x 8)

解释：16 Kbit 是多少字节的容量 ,1K是1024 16*1024/8=16*128=2048字节。

所以：24C01 容量 1*128=128字节

24C02 容量 2*128=256字节 24C08 容量 8*128=1024字节

1.2 地址空间

24LC16有2048个字节的地址空间，用户在分配地址范围时，地址范围为0x0--0x7ff，手册中写到2048个字节被分成8个块，每个块256字节。那么地址范围中的（9-11位）0-7代表着8个块地址。

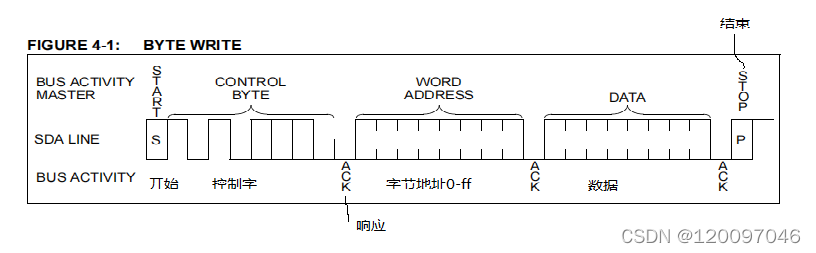

二.看写操作时序

开始->写控制字->ACK->写字节地址->ACK- >数据->ACK->结束

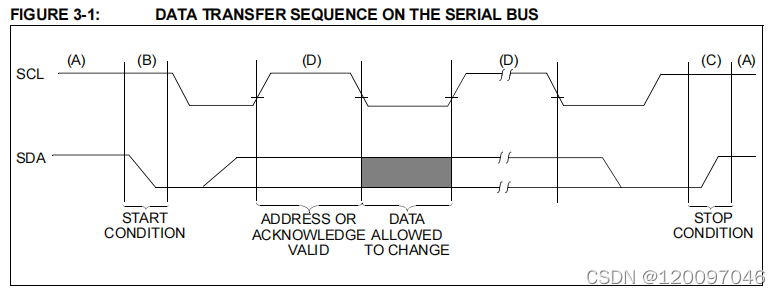

 1.开始位的时序

 根据上图可知：

 I2C开始条件：SCL高电平， SDA 由高变低

 I2C结束条件：SCL高电平， SDA 由低变高

void I2CStart()
{
    SDA_OUT_high();
    SCL_high();
    I2CDelay();
    SDA_OUT_low();
    I2CDelay();
    SCL_low();
}

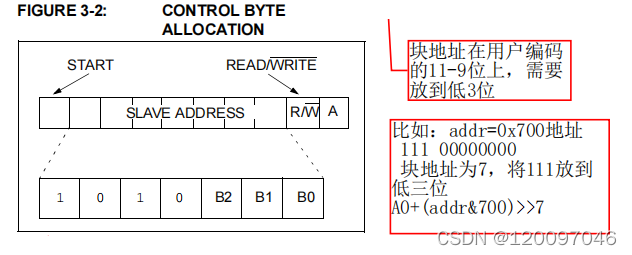

2.写控制字：告诉机是读操作，还是写操作，读写那个块地址

  用户编码地址范围(0-0x7ff)共2048个字节，那么地址0x700的地址，7就是块地址，写控制字时要将块地址写入从机。

 2.1 写函数

static unsigned char  I2C_WriteByte(unsigned char byte)
{
	unsigned char i;
	SDA_OUT();
    for(i=0;i<8;i++)
    {
		if(byte & 0x80)
		{
		    SDA_OUT_high();
		}
		else
		{
			SDA_OUT_low();
		}
		I2CDelay();
		SCL_high();
		I2CDelay();
		SCL_LOW();           //scl=0  data change
		byte  <<= 1;
	}
	SDA_in();    //SDA PORT input
	I2CDelay();
	SCL_high();
	I2CDelay();
	if(I2C_SDA == 1)   //ACK  read SDA port
	{
		SCL_high();     no ack
		return 0;
	}
	SCL_LOW();
	I2CDelay();
	return 1;
}

使用  I2C_WriteByte()函数 写入控制字I2C_WriteByte(addr)；

3.ACK 应答位

当主机给从机写入地址后，要求从机在接收一个字节后产生一个应答，因此主机会产生一个时钟

在这个时钟期间，从机必须把SDA 拉低，并在SCL高电平期间保持住。如果SDA没有拉低就是没有ACK,即NOACK。

static void I2CACK(void)
{
	SDA_OUT();   //SDA置输出口
	SDA_OUT_low();
	I2CDelay();
	SCL_high();
	I2CDelay();
	SCL_low();
	I2CDelay();
}

static void I2C_NOACK(void)
{
	SDA_OUT();   //SDA置输出口
	SDA_OUT_high();
	I2CDelay();
	SCL_high();
	I2CDelay();
	SCL_low();
	I2CDelay();
}

4.写地址   将数据放在EE的地址,       I2C_WriteByte(data);

5.  I2结束

void I2CStop()
{
    SDA_OUT_low();
    SCL_high();
    I2CDelay();
    SDA_OUT_hight();
    I2CDelay();
    SCL_low();
}

6.一个完整的写函数

static unsigned char write_eeprom(unsigned int addr,  void const *buf, unsigned int len)
{
	unsigned char w_wait,e2page,SlaveAddr;
	unsigned char const *src=(unsigned char *)buf;
	e2page = 16;
	I2CDelay();
reStart:
	SlaveAddr = 0xA0 + (unsigned char)((addr & 0x0700)>>7);

	I2CStart();
	I2C_WriteByte(SlaveAddr);

	I2C_WriteByte((unsigned char)(addr%0x100)))

	while(len--)
	{
		I2C_WriteByte(*src++))
		addr++;
		if((addr % e2page) == 0)
		{
		    break;
		}
	}
	I2CStop();
	DelayMs(5);
	if(len != 0xffff)
	{
	    goto reStart;
	}

	I2CDelay();
	SCL_low();
	retrun 1;
}

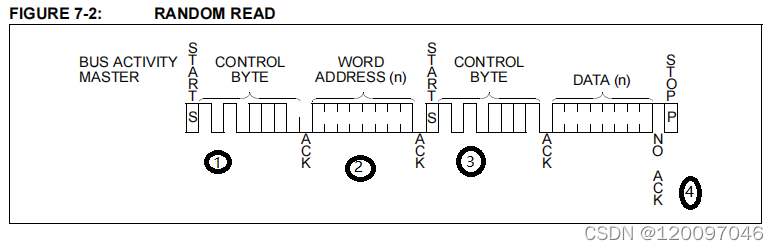

三.看读操作时序进行EE读操作

 读操作时，先写入芯片，要读的地址，然后在读，如上述标计：

1，2步写入写操作控制字及要读的地址；第3步是写入读控制字，数据就可以读出。

读函数代码：

static unsigned char  I2C_Recv_byte(void)
{
	unsigned char byte;
	unsigned char i = 0;
	SDA_IN();     //SDA 置输入口
	for(i=0;i<8;i++)
	{
		byte <<= 1;
		SCL_high();
		I2CDelay();
		if(SDA == 1)
		{
		    byte |= 0x01;
		}
		SCL_LOW();
		I2CDelay();
	}
	return(byte);
}

static unsigned char read_eeprom(unsigned int addr, void *buf, unsigned int len)
{
	unsigned char w_wait,SlaveAddr;
	unsigned char *dest=(unsigned char *)buf;
	I2CDelay();
	SlaveAddr = 0xA0 + (unsigned char)((addr & 0x0700)>>7);

	I2CStart();
	I2C_WriteByte(SlaveAddr))
    I2C_WriteByte((unsigned char)(addr%0x100)))

	I2CStart();
	I2C_WriteByte((SlaveAddr+1))    //read

	while(len--)
	{
		*dest++	= I2C_Recv_byte();
		if(n != 0)
		{
			I2CACK();
		}
		addr++;
	}
	I2CNOACK();
	I2CStop();
	DelayMs(1);
}
