(5-1-01)PID控制的智能化演进:模糊自适应PID

PID 控制作为工业自动化的核心技术,其智能化演进始终围绕解决传统比例 - 积分 - 微分控制在复杂动态系统中的局限性展开。早期 PID 依赖人工经验整定参数,难以适应非线性、时变或强耦合系统,而智能化升级通过融合自适应算法、模糊逻辑、神经网络、强化学习等技术,实现了参数的自主优化 —— 例如,模糊 PID 可根据系统实时偏差动态调整比例系数、积分时间和微分时间,神经网络 PID 能通过数据学习逼近复杂系统模型,强化学习则能在未知环境中通过试错迭代找到最优控制策略。这种演进不仅让 PID 具备了处理多变量、强干扰场景的能力,还能结合工业互联网实现远程自适应调节,在智能制造、机器人控制、流程工业等领域显著提升了控制精度与系统鲁棒性,成为连接经典控制理论与智能自动化的重要桥梁。

5.1  新型PID架构

新型PID架构以智能算法为核心,通过模糊逻辑、神经网络动态适配参数,突破传统固定参数局限。新型PID架构融合了工业大数据与实时感知技术,实现工况突变时的自主调节与多变量协同控制。

5.1.1  模糊自适应PID

模糊自适应PID(F-PID)控制器是一种将模糊控制与传统PID控制相结合的智能控制器,旨在克服传统PID控制器在面对复杂、非线性、时变系统时参数难以实时调整的缺陷。

1. 基本原理

模糊自适应PID控制器的核心在于利用模糊逻辑对PID参数进行在线调整。其输入为系统的偏差(误差)e和偏差变化率(误差变化)ec,输出为PID控制器的比例系数Kp​、积分系数Ki​和微分系数Kd​的调整量。通过模糊推理机制,根据输入的模糊化处理和预设的模糊规则,动态调整PID参数,以适应不同的系统状态,从而优化控制效果。

2. 结构组成

模糊自适应PID控制器通常由以下部分组成。

  1. 模糊化接口:将精确的输入变量(如误差和误差变化率)转换为模糊集合,以便进行模糊推理。
  2. 模糊规则库:存储基于专家经验和系统特性制定的模糊规则,这些规则定义了输入与输出之间的关系。
  3. 模糊推理引擎:根据模糊规则和输入的模糊集合进行推理,得出模糊输出。
  4. 去模糊化接口:将模糊推理得出的模糊输出转换为精确的控制参数(如Kp​、Ki​、Kd​的调整量),用于调整PID控制器的参数。
  5. PID控制器:根据调整后的参数进行控制操作。

3. 优势

  1. 适应性强:能够根据系统的实时状态动态调整PID参数,适应复杂的非线性、时变系统。
  2. 灵活性高:模糊规则的制定相对灵活,可根据不同的控制对象和目标进行调整。
  3. 对模型依赖性低:模糊控制部分不依赖精确的数学模型,适用于难以建立精确模型的系统。
  4. 控制精度高:通过模糊推理优化PID参数,提高了系统的控制精度和稳定性。

模糊自适应PID控制器广泛应用于各种复杂工业过程控制,如电机调速系统、压力控制系统、智能执行器控制等,尤其适用于那些存在不确定性、非线性特性或参数时变的系统。请看下面的例子,构建了一个二阶系统模拟机械臂关节,分别用传统PID与模糊自适应 PID(F - PID)进行控制。通过设定含阶跃、斜坡变化的轨迹,仿真对比二者在位置跟踪的表现。在应对工况变化时,F-PID能够借助模糊规则动态调整参数比参数固定的传统 PID展现出更优的跟踪精度与适应性,验证了新型F-PID架构在运动控制中自主优化、抗扰的优势。

实例5-1:运动控制的模糊PID演示(源码路径:codes\5\Hu.py

实例文件Hu.py的具体实现流程如下所示。

(1)类 PIDController 的功能是提供了一个传统比例-积分-微分(PID)控制器的实现,通过误差、误差积分和误差微分的线性组合实时计算控制量,并保持上一拍误差与积分值用于下次迭代。

class PIDController:
    """传统PID控制器"""

    def __init__(self, kp, ki, kd):
        self.kp = kp
        self.ki = ki
        self.kd = kd
        self.last_error = 0
        self.integral = 0

    def update(self, error, dt):
        self.integral += error * dt
        derivative = (error - self.last_error) / dt if dt > 0 else 0
        output = (self.kp * error +
                  self.ki * self.integral +
                  self.kd * derivative)
        self.last_error = error
        return output

(2)类 FuzzyPIDController 的功能是在传统 PID 基础上引入 Mamdani 型模糊逻辑推理,根据当前误差和误差变化率在线调整 Kp、Ki、Kd 三个参数,使控制器能够自适应不同工况。

class FuzzyPIDController:
    """模糊自适应PID控制器"""

    def __init__(self, kp_range, ki_range, kd_range):
        self.error = ctrl.Antecedent(np.linspace(-10, 10, 101), 'error')
        self.error_rate = ctrl.Antecedent(np.linspace(-10, 10, 101), 'error_rate')

        self.delta_kp = ctrl.Consequent(np.linspace(-1, 1, 101), 'delta_kp')
        self.delta_ki = ctrl.Consequent(np.linspace(-0.1, 0.1, 101), 'delta_ki')
        self.delta_kd = ctrl.Consequent(np.linspace(-0.5, 0.5, 101), 'delta_kd')

        for var in [self.error, self.error_rate]:
            var['NB'] = fuzz.trimf(var.universe, [-10, -10, -5])
            var['NM'] = fuzz.trimf(var.universe, [-10, -5, 0])
            var['ZE'] = fuzz.trimf(var.universe, [-5, 0, 5])
            var['PM'] = fuzz.trimf(var.universe, [0, 5, 10])
            var['PB'] = fuzz.trimf(var.universe, [5, 10, 10])

        for var in [self.delta_kp, self.delta_ki, self.delta_kd]:
            var['NB'] = fuzz.trimf(var.universe,
                                   [var.universe[0], var.universe[0], var.universe[len(var.universe) // 2 - 1]])
            var['NM'] = fuzz.trimf(var.universe, [var.universe[0], var.universe[len(var.universe) // 4],
                                                  var.universe[len(var.universe) // 2 - 1]])
            var['ZE'] = fuzz.trimf(var.universe,
                                   [var.universe[len(var.universe) // 4], var.universe[len(var.universe) // 2],
                                    var.universe[3 * len(var.universe) // 4]])
            var['PM'] = fuzz.trimf(var.universe,
                                   [var.universe[len(var.universe) // 2], var.universe[3 * len(var.universe) // 4],
                                    var.universe[-1]])
            var['PB'] = fuzz.trimf(var.universe,
                                   [var.universe[len(var.universe) // 2], var.universe[-1], var.universe[-1]])

        self.rules = [
            # kp规则
            ctrl.Rule(self.error['NB'] & self.error_rate['NB'], self.delta_kp['PB']),
            ctrl.Rule(self.error['NB'] & self.error_rate['ZE'], self.delta_kp['PB']),
            ctrl.Rule(self.error['ZE'] & self.error_rate['ZE'], self.delta_kp['ZE']),
            ctrl.Rule(self.error['PB'] & self.error_rate['ZE'], self.delta_kp['NB']),
            ctrl.Rule(self.error['PB'] & self.error_rate['PB'], self.delta_kp['NB']),

            # ki规则
            ctrl.Rule(self.error['NB'] & self.error_rate['NB'], self.delta_ki['NB']),
            ctrl.Rule(self.error['NB'] & self.error_rate['ZE'], self.delta_ki['NM']),
            ctrl.Rule(self.error['ZE'] & self.error_rate['ZE'], self.delta_ki['ZE']),
            ctrl.Rule(self.error['PB'] & self.error_rate['ZE'], self.delta_ki['PM']),
            ctrl.Rule(self.error['PB'] & self.error_rate['PB'], self.delta_ki['PB']),

            # kd规则
            ctrl.Rule(self.error['NB'] & self.error_rate['NB'], self.delta_kd['PM']),
            ctrl.Rule(self.error['NB'] & self.error_rate['ZE'], self.delta_kd['PB']),
            ctrl.Rule(self.error['ZE'] & self.error_rate['ZE'], self.delta_kd['ZE']),
            ctrl.Rule(self.error['PB'] & self.error_rate['ZE'], self.delta_kd['NB']),
            ctrl.Rule(self.error['PB'] & self.error_rate['PB'], self.delta_kd['NM']),
        ]

        self.kp_ctrl = ctrl.ControlSystem(self.rules[:5])
        self.ki_ctrl = ctrl.ControlSystem(self.rules[5:10])
        self.kd_ctrl = ctrl.ControlSystem(self.rules[10:])

        self.kp_sim = ctrl.ControlSystemSimulation(self.kp_ctrl)
        self.ki_sim = ctrl.ControlSystemSimulation(self.ki_ctrl)
        self.kd_sim = ctrl.ControlSystemSimulation(self.kd_ctrl)

        self.kp_min, self.kp_max = kp_range
        self.ki_min, self.ki_max = ki_range
        self.kd_min, self.kd_max = kd_range
        self.kp = (kp_range[0] + kp_range[1]) / 2
        self.ki = (ki_range[0] + ki_range[1]) / 2
        self.kd = (kd_range[0] + kd_range[1]) / 2

        self.last_error = 0
        self.integral = 0

    def update(self, error, dt):
        error_rate = (error - self.last_error) / dt if dt > 0 else 0

        self.kp_sim.input['error'] = error
        self.kp_sim.input['error_rate'] = error_rate
        self.ki_sim.input['error'] = error
        self.ki_sim.input['error_rate'] = error_rate
        self.kd_sim.input['error'] = error
        self.kd_sim.input['error_rate'] = error_rate

        try:
            self.kp_sim.compute()
            self.ki_sim.compute()
            self.kd_sim.compute()
        except:
            pass

        delta_kp = self.kp_sim.output['delta_kp']
        delta_ki = self.ki_sim.output['delta_ki']
        delta_kd = self.kd_sim.output['delta_kd']

        self.kp = max(self.kp_min, min(self.kp + delta_kp, self.kp_max))
        self.ki = max(self.ki_min, min(self.ki + delta_ki, self.ki_max))
        self.kd = max(self.kd_min, min(self.kd + delta_kd, self.kd_max))

        self.integral += error * dt
        derivative = error_rate
        output = (self.kp * error +
                  self.ki * self.integral +
                  self.kd * derivative)

        self.last_error = error
        return output, self.kp, self.ki, self.kd

(3)类 SecondOrderSystem 的功能是模拟一个质量-阻尼-弹簧二阶系统,接受输入力信号后按牛顿第二定律更新速度与位移,并返回当前位置作为被控对象输出。

class SecondOrderSystem:
    """二阶系统模拟被控对象(如机械臂关节)"""

    def __init__(self, m=1.0, b=0.5, k=0.2):
        self.m = m
        self.b = b
        self.k = k
        self.position = 0.0
        self.velocity = 0.0

    def update(self, input_signal, dt):
        acceleration = (input_signal - self.b * self.velocity - self.k * self.position) / self.m

        self.velocity += acceleration * dt
        self.position += self.velocity * dt

        return self.position

(4)函数 run_simulation 的功能是在给定设定值曲线、总时长和步长的条件下,分别用传统 PID 与模糊 PID 控制同一个二阶系统,记录并返回时间序列、设定值、两种控制器的位置响应及各自实时参数。

def run_simulation(setpoint_func, time_span, dt):
    """运行控制系统仿真"""
    pid = PIDController(kp=3.0, ki=0.2, kd=0.5)
    fpid = FuzzyPIDController(kp_range=(0.5, 8.0), ki_range=(0.0, 1.0), kd_range=(0.1, 2.0))
    system_pid = SecondOrderSystem()
    system_fpid = SecondOrderSystem()

    time_points = np.arange(0, time_span, dt)

    pid_positions = []
    fpid_positions = []
    setpoints = []
    pid_params = []
    fpid_params = []

    for t in time_points:
        setpoint = setpoint_func(t)
        setpoints.append(setpoint)

        # PID控制
        error_pid = setpoint - system_pid.position
        control_signal_pid = pid.update(error_pid, dt)
        position_pid = system_pid.update(control_signal_pid, dt)
        pid_positions.append(position_pid)
        pid_params.append((pid.kp, pid.ki, pid.kd))

        # F-PID控制
        error_fpid = setpoint - system_fpid.position
        control_signal_fpid, kp, ki, kd = fpid.update(error_fpid, dt)
        position_fpid = system_fpid.update(control_signal_fpid, dt)
        fpid_positions.append(position_fpid)
        fpid_params.append((kp, ki, kd))

    return time_points, setpoints, pid_positions, fpid_positions, pid_params, fpid_params

(5)函数 setpoint_function 的功能是定义分段设定值轨迹:前 5 s 为 0,随后阶跃到 5,再阶跃到 8,最后转为斜坡信号,用于检验控制器对突变与持续变化的跟踪能力。

def setpoint_function(t):
    """设定值函数(阶跃信号 + 斜坡信号)"""
    if t < 5:
        return 0
    elif t < 10:
        return 5
    elif t < 15:
        return 8
    else:
        return 5 + 0.5 * (t - 15)

(6)函数 plot_results 的功能是将仿真结果绘制成两幅图:第一幅对比传统 PID 与模糊 PID 的位置跟踪曲线;第二幅在同一坐标系内展示两种控制器 Kp、Ki、Kd 随时间的变化。

def plot_results(time_points, setpoints, pid_positions, fpid_positions, pid_params, fpid_params):
    """绘制仿真结果"""
    plt.figure(figsize=(15, 10))

    # 绘制位置跟踪结果
    plt.subplot(2, 1, 1)
    plt.plot(time_points, setpoints, 'k--', label='设定值')
    plt.plot(time_points, pid_positions, 'b-', label='PID控制')
    plt.plot(time_points, fpid_positions, 'r-', label='F-PID控制')
    plt.xlabel('时间 (s)')
    plt.ylabel('位置')
    plt.title('位置跟踪对比')
    plt.legend()
    plt.grid(True)

    # 绘制PID参数变化
    plt.subplot(2, 1, 2)
    plt.plot(time_points, [p[0] for p in pid_params], 'b-', label='PID-Kp')
    plt.plot(time_points, [p[0] for p in fpid_params], 'r-', label='F-PID-Kp')
    plt.plot(time_points, [p[1] for p in pid_params], 'b--', label='PID-Ki')
    plt.plot(time_points, [p[1] for p in fpid_params], 'r--', label='F-PID-Ki')
    plt.plot(time_points, [p[2] for p in pid_params], 'b-.', label='PID-Kd')
    plt.plot(time_points, [p[2] for p in fpid_params], 'r-.', label='F-PID-Kd')
    plt.xlabel('时间 (s)')
    plt.ylabel('参数值')
    plt.title('PID参数变化对比')
    plt.legend()
    plt.grid(True)

    plt.tight_layout()
    plt.show()

(7)函数 animate_results 的功能是创建并保存一个左右分栏的动画 GIF:左侧展示传统 PID 控制的旋转臂实时指向,右侧展示模糊 PID 的情况,同时标记目标角度,便于直观比较动态响应。

def animate_results(time_points, setpoints, pid_positions, fpid_positions):
    """创建动画展示控制效果并保存为GIF"""
    fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(14, 6))

    ax1.set_xlim(-1.2, 1.2)
    ax1.set_ylim(-1.2, 1.2)
    ax1.set_aspect('equal')
    ax1.grid(True)
    ax1.set_title('PID控制')

    ax2.set_xlim(-1.2, 1.2)
    ax2.set_ylim(-1.2, 1.2)
    ax2.set_aspect('equal')
    ax2.grid(True)
    ax2.set_title('F-PID控制')

    line_pid, = ax1.plot([], [], 'b-', lw=2)
    target_pid, = ax1.plot([], [], 'go', markersize=10)

    line_fpid, = ax2.plot([], [], 'r-', lw=2)
    target_fpid, = ax2.plot([], [], 'go', markersize=10)

    time_text = ax1.text(0.02, 0.95, '', transform=ax1.transAxes)

    def init():
        line_pid.set_data([], [])
        target_pid.set_data([], [])
        line_fpid.set_data([], [])
        target_fpid.set_data([], [])
        time_text.set_text('')
        return line_pid, target_pid, line_fpid, target_fpid, time_text

    def update(frame):
        theta_pid = np.radians(pid_positions[frame])
        theta_fpid = np.radians(fpid_positions[frame])
        theta_target = np.radians(setpoints[frame])

        x_pid = np.cos(theta_pid)
        y_pid = np.sin(theta_pid)

        x_fpid = np.cos(theta_fpid)
        y_fpid = np.sin(theta_fpid)

        x_target = np.cos(theta_target)
        y_target = np.sin(theta_target)

        line_pid.set_data([0, x_pid], [0, y_pid])
        target_pid.set_data(x_target, y_target)

        line_fpid.set_data([0, x_fpid], [0, y_fpid])
        target_fpid.set_data(x_target, y_target)

        time_text.set_text(f't = {time_points[frame]:.1f}s')

        return line_pid, target_pid, line_fpid, target_fpid, time_text

    ani = FuncAnimation(fig, update, frames=len(time_points),
                        init_func=init, blit=True, interval=20)

    # 保存动画为GIF
    writer = PillowWriter(fps=30)  # 设置帧率
    ani.save('control_animation.gif', writer=writer)
    print("动画已保存为 control_animation.gif")

    plt.tight_layout()
    plt.show()

    return ani

(8)下面代码一次性完成整个控制系统仿真的闭环流程:先调用 run_simulation在20秒内以0.05 秒步长分别运行传统PID与模糊PID对同一二阶对象的位置跟踪实验,随后用 plot_results 绘制两种算法的跟踪曲线和参数演化图,最后用 animate_results 生成并保存实时对比动画 GIF,直观展示两种控制策略在设定值阶跃与斜坡变化下的动态差异。

# 运行仿真
time_points, setpoints, pid_positions, fpid_positions, pid_params, fpid_params = run_simulation(
    setpoint_function, time_span=20.0, dt=0.05)

# 绘制结果
plot_results(time_points, setpoints, pid_positions, fpid_positions, pid_params, fpid_params)

# 生成并保存动画
animate_results(time_points, setpoints, pid_positions, fpid_positions)

执行后生成的可视化图和动画清晰对比了传统 PID(蓝线)与模糊自适应 PID(红线)在同一二阶系统上的控制效果,如图5-1所示。静态图的上半幅显示设定值轨迹与两种算法的实际位置响应,下半幅实时记录 Kp、Ki、Kd 的变化曲线。

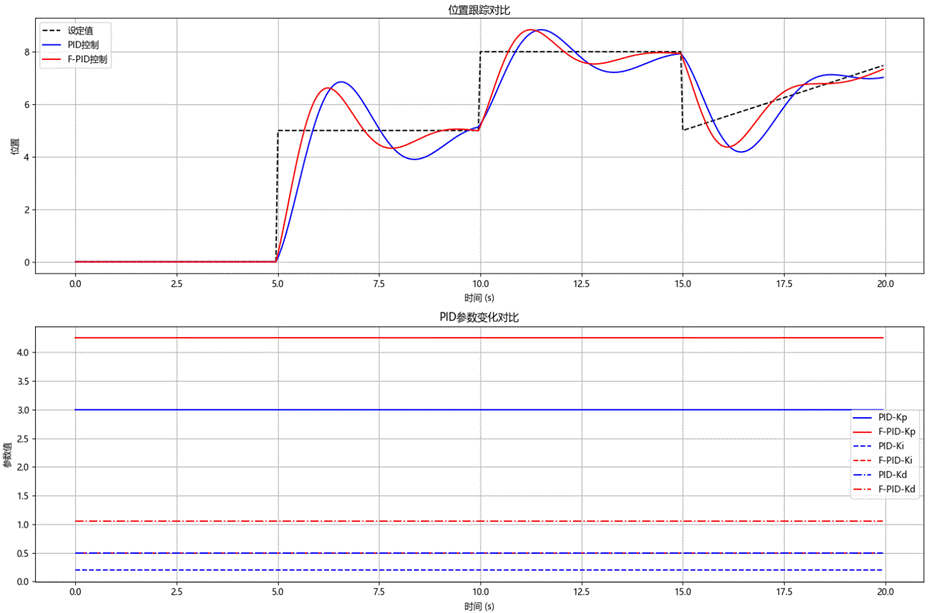

图5-1  传统 PID与模糊自适应 PID在同一二阶系统上的控制效果

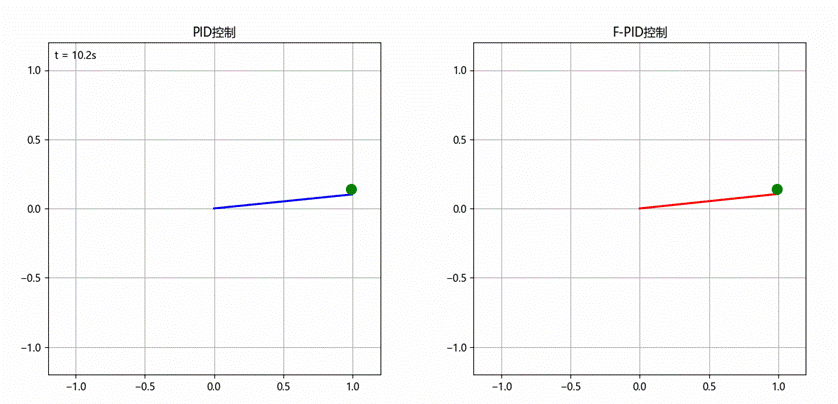

另外,执行后还会创建动画文件control_animation.gif并保存到本地,如图5-2所示。动态动画则以左右双轴旋转臂形式,随时间同步演示两种控制器如何追踪目标角度,直观展示模糊 PID 在超调抑制与快速收敛上的优势。

图5-2  创建的动画
